Настольный или стоечный коммутатор: что выбрать для небольшого офиса

Когда в небольшом офисе растёт число компьютеров, принтеров, камер и точек Wi-Fi, рано или поздно приходится покупать коммутатор — и сразу возникает выбор, который на первый взгляд кажется мелочью: взять аккуратную настольную коробочку или «серьёзный» аппарат под 19-дюймовую стойку. Разница на самом деле не только во внешнем виде. От неё зависят шум, порядок с кабелями, безопасность, возможность расти и даже то, сколько вы потратите на обслуживание. Разберём, как выбрать, без лишней теории.

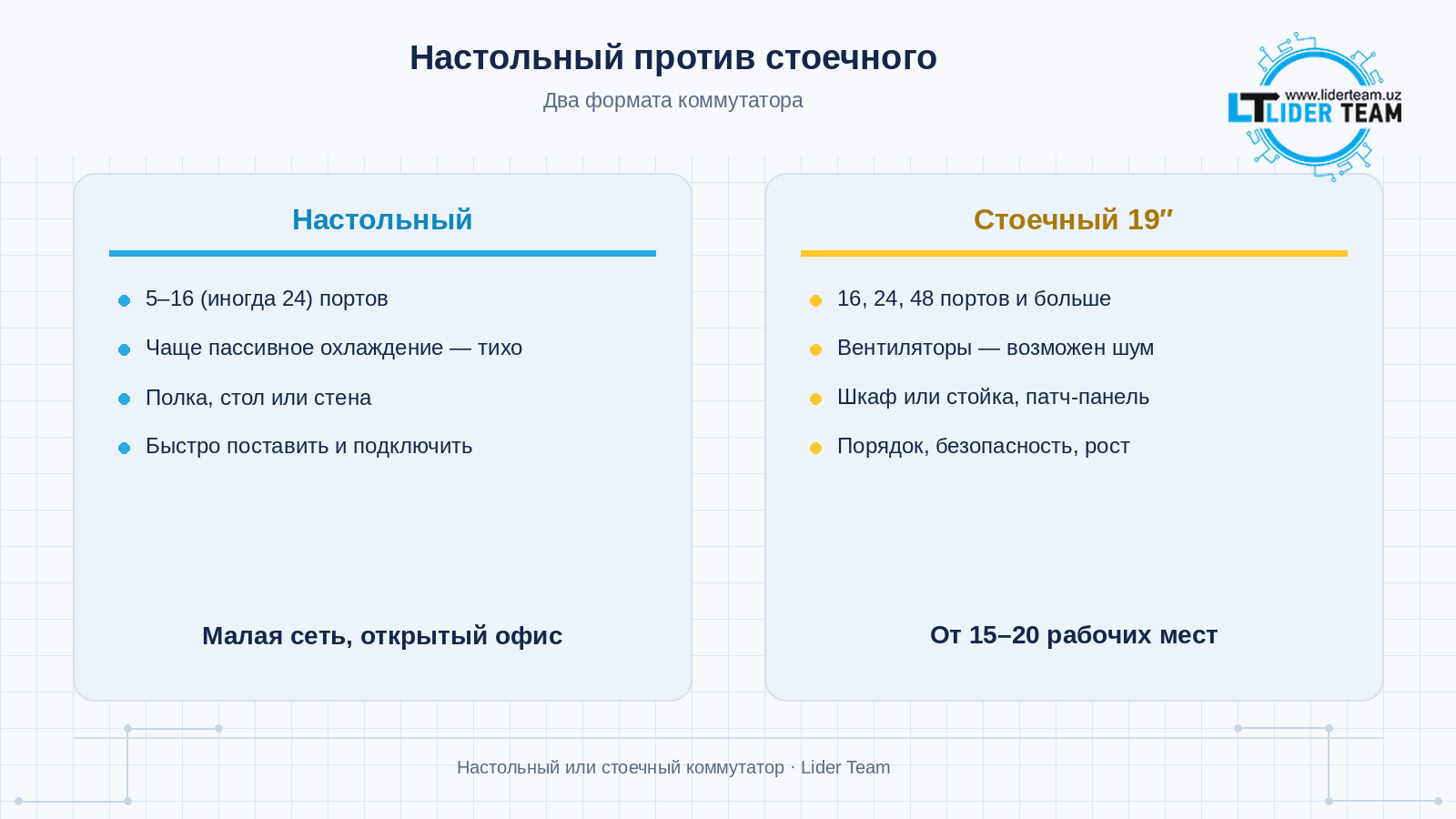

Что значит «настольный» и «стоечный»

Настольный (компактный) коммутатор — это небольшой корпус, который ставят на стол, полку или крепят на стену. Обычно у него от 5 до 16, иногда 24 порта. Чаще всего он охлаждается пассивно — то есть без вентиляторов, а значит, работает бесшумно. Блок питания бывает встроенным или внешним в виде адаптера.

Стоечный коммутатор рассчитан на установку в телекоммуникационную стойку или шкаф стандартной ширины 19 дюймов (около 482,6 мм). Высота измеряется в юнитах: 1U — это 44,45 мм. Портов у такого аппарата чаще 16, 24, 48 и больше, а в корпусе обычно есть монтажные «уши» для крепления. Мощные модели охлаждаются вентиляторами, которые могут заметно шуметь. Многие стоечные модели допускают резервный блок питания и объединение в стек.

Есть и промежуточный вариант: некоторые компактные 16- и 24-портовые модели имеют металлический корпус с комплектом «ушей», и их можно как поставить на полку, так и закрепить в стойке. Это важно проверять в описании модели.

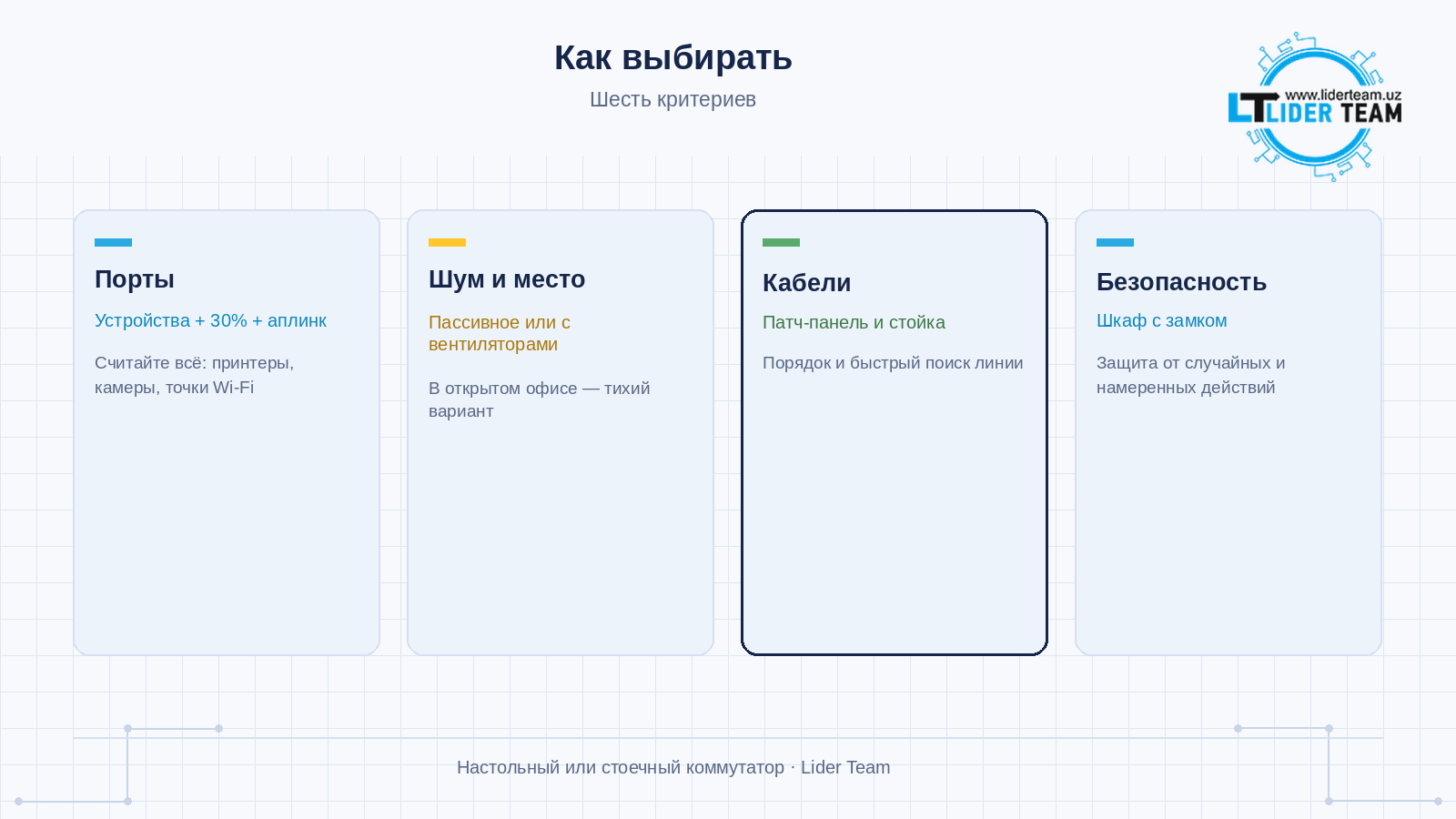

Ключевые критерии выбора

Количество портов. Считайте не только компьютеры. Добавьте принтеры, IP-телефоны, точки доступа, камеры, сетевое хранилище, а к получившейся сумме — запас 30% на рост. Плюс один-два порта на связь с другими коммутаторами (аплинк). Если результат укладывается в 16 портов, настольный вариант вполне подходит; если 24 и больше — стоит смотреть на стоечный.

Шум и место. В открытом офисе вентиляторы стоечного коммутатора будут раздражать. Настольный с пассивным охлаждением можно поставить хоть рядом с рабочим местом. Если же есть отдельное помещение или шкаф, шум не проблема.

Порядок с кабелями. Настольные коммутаторы чаще ставят «как получится», и через год за ним образуется клубок кабелей. Стойка и патч-панель, наоборот, дисциплинируют: каждый порт подписан, кабели уложены, любую линию легко найти. Когда рабочих мест больше 15–20, структурированная кабельная система с патч-панелью окупается очень быстро.

Безопасность. Коммутатор на столе доступен любому — можно выдернуть кабель или подключиться к свободному порту. Шкаф с замком защищает сетевую инфраструктуру и от случайных, и от намеренных действий.

Рост. Настольный коммутатор проще всего заменить, но каждая замена — это простой сети. Стоечный аппарат на 24–48 портов даёт запас; при необходимости добавляется второй и объединяется с первым.

Питание и PoE. Если коммутатор раздаёт питание камерам и точкам доступа, важна не столько форма корпуса, сколько PoE-бюджет — как его считать, мы разбирали в статье про PoE-бюджет коммутатора.

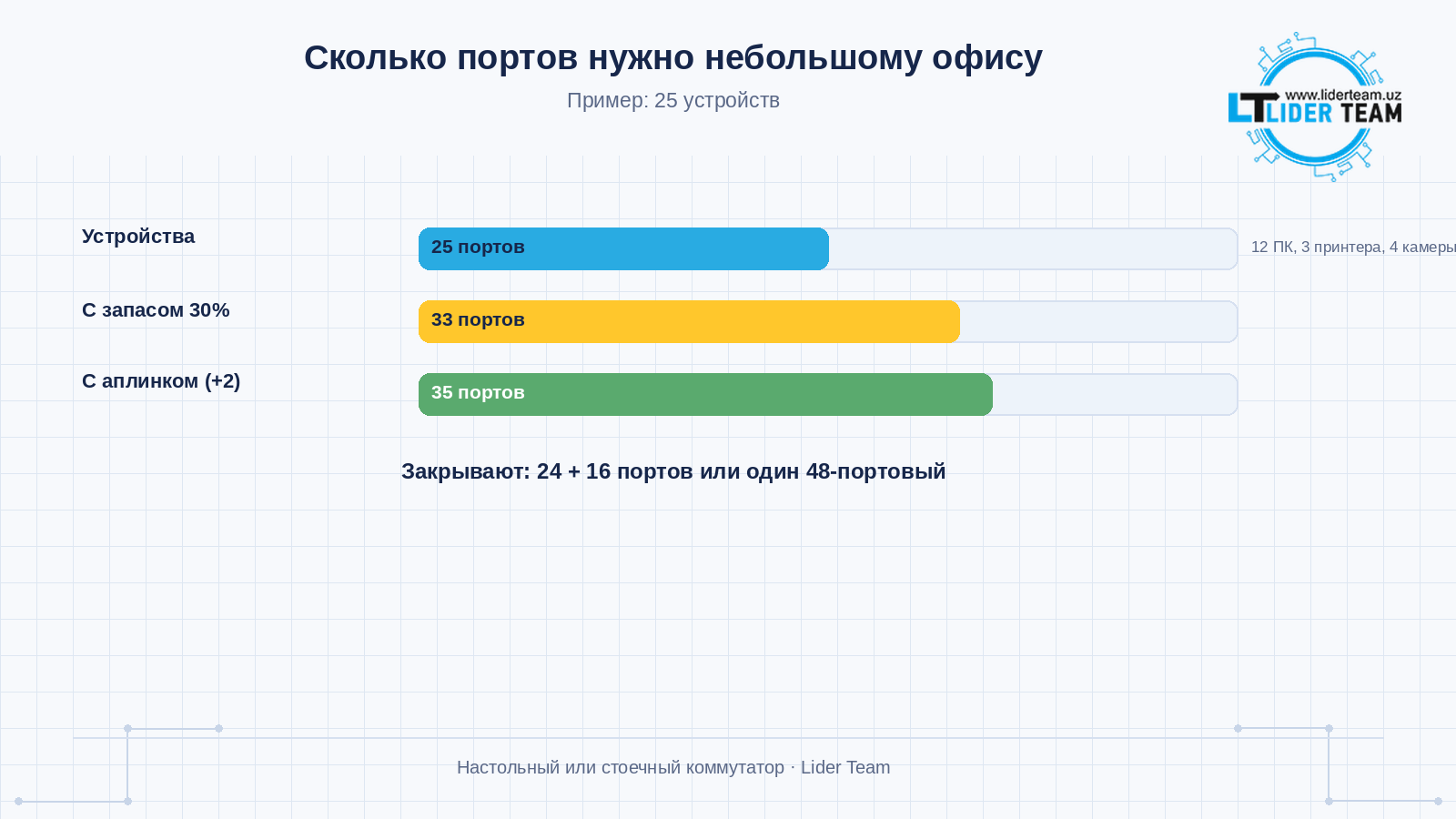

Считаем порты на примере

Небольшой офис: 12 рабочих мест, 3 принтера, 4 IP-камеры, 2 точки доступа, 3 IP-телефона, 1 сетевое хранилище — итого 25 устройств. Плюс 30% запаса — 33 порта. Плюс два порта на связь между коммутаторами — 35 портов.

Как это закрыть? Один 48-портовый стоечный коммутатор — избыточно, но с большим запасом. Два аппарата: 24-портовый и 16-портовый — как раз 40 портов, с запасом. Три настольных 16-портовых — тоже возможно, но кабельный беспорядок выше и точек отказа больше. В такой ситуации стоечный вариант с патч-панелью выигрывает.

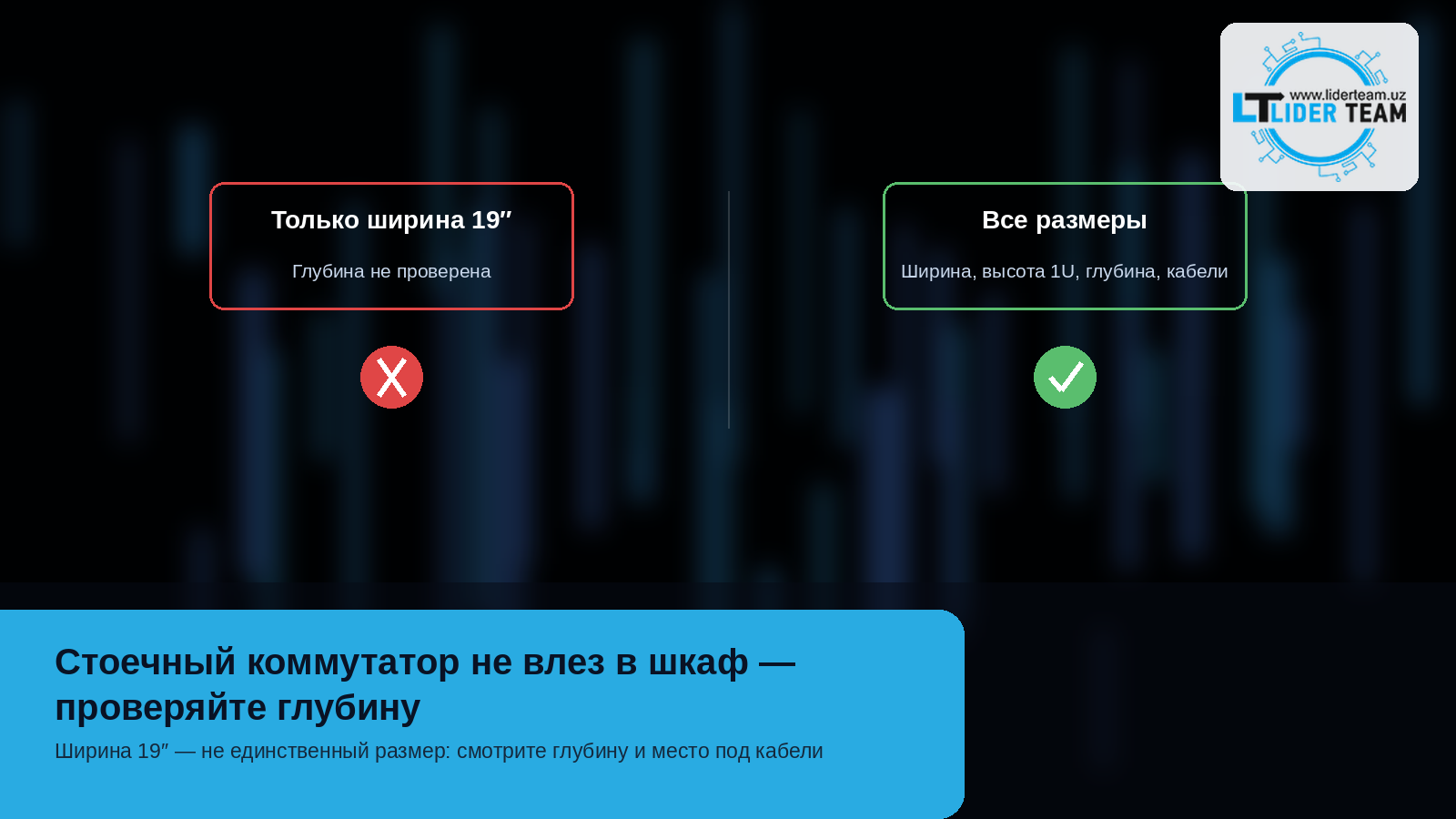

Размеры и глубина шкафа: неочевидная ловушка

Частая ловушка: купили стоечный коммутатор, а в настенный шкаф он не влезает. Стандартные настенные шкафы имеют глубину 450 или 600 мм, а внутри ещё нужно место под разъёмы и изгиб кабелей. Если глубина коммутатора 300–440 мм, в неглубокий шкаф он не встанет. Проверяйте не только ширину 19", но и глубину аппарата, расположение портов (на передней панели или задней) и то, что останется места под патч-корды.

Охлаждение

Ещё одна деталь: коммутатор нельзя ставить в наглухо закрытый шкаф без вентиляции. Стоечные аппараты с вентиляторами забирают воздух с одной стороны и выдувают с другой — направление потока указано в документации, и его нужно соблюдать. Настольные с пассивным охлаждением тоже не терпят, когда их накрывают бумагами или ставят вплотную к тёплой технике: перегрев сокращает срок службы.

Питание: встроенный блок или внешний адаптер

У настольных моделей нередко используется внешний адаптер питания — небольшой «кирпичик» на шнуре. Он удобен при замене, но это ещё одна точка отказа и лишний провод, который легко выдернуть. Встроенный блок питания (обычный сетевой шнур напрямую в коммутатор) надёжнее и аккуратнее, особенно для аппаратов с PoE, где нужны большие мощности. Стоечные модели почти всегда имеют встроенный блок, а часть — ещё и разъём для резервного. В небольшом офисе резервный блок редко нужен, но стоит помнить: питание коммутатора — это питание всей сети, поэтому его лучше подключать через ИБП. Как подобрать ИБП под коммутатор и остальную технику, мы разбирали в статье про расчёт мощности и автономии.

Скорость и связь между коммутаторами

Ещё один критерий — какие порты нужны для соединения коммутаторов друг с другом и с роутером. Для небольшого офиса гигабитных портов в большинстве случаев достаточно, но если планируется два и более коммутатора, полезны uplink-порты SFP: они позволяют соединить аппараты оптикой на любое расстояние и не упираться в 100 метров медной витой пары. Если офис занимает несколько зданий или этажей в разных частях комплекса, слоты SFP становятся не роскошью, а необходимостью.

Если шкафа нет: как разместить коммутатор в комнате

Не у каждого малого офиса есть отдельная серверная. Что делать, если шкафа нет? Лучший вариант — компактный настенный шкаф на 6–12U: он стоит на стене, закрывается на замок и вмещает как стоечный коммутатор, так и патч-панель. Если и такой не получается, ставьте настольный пассивно охлаждаемый коммутатор на полку в месте, куда нет свободного доступа посетителей, и держите кабели в коробе. Главные принципы одни: доступ ограничен, вентиляция есть, кабели аккуратны, розетка питания рядом и желательно через ИБП.

Как выглядит разумная схема для офиса на 15–25 человек

Типовая схема, которая почти не устаревает: небольшой настенный шкаф, в нём патч-панель на 24 порта, 24-портовый коммутатор и роутер. От каждого рабочего места к патч-панели идёт кабель, подписанный номером розетки, а патч-корды короткой длины соединяют панель с коммутатором. Если в офисе есть IP-камеры или точки доступа, используется PoE-коммутатор с запасом по бюджету. Когда сеть вырастет, к первому коммутатору добавляют второй — и вся структура продолжает работать без перекладки. Именно такая аккуратная схема отличает сеть, которую администрируют минутами, от сети, которую «чинят» часами.

Типичные ошибки при выборе

Берут настольный «на все», а порты кончаются через полгода. Вместо запаса 30% считают «впритык».

Ставят шумный стоечный коммутатор прямо в рабочей комнате. Через неделю выясняется, что работать рядом с ним неприятно.

Не проверяют глубину шкафа. Аппарат купили, а в шкаф не входит.

Забывают про уши и метизы. Стоечный коммутатор без монтажного комплекта нельзя закрепить; проверяйте комплектацию.

Не думают о кабелях. Коммутатор есть, а патч-панели и организаторов нет — через год трасса превращается в хаос.

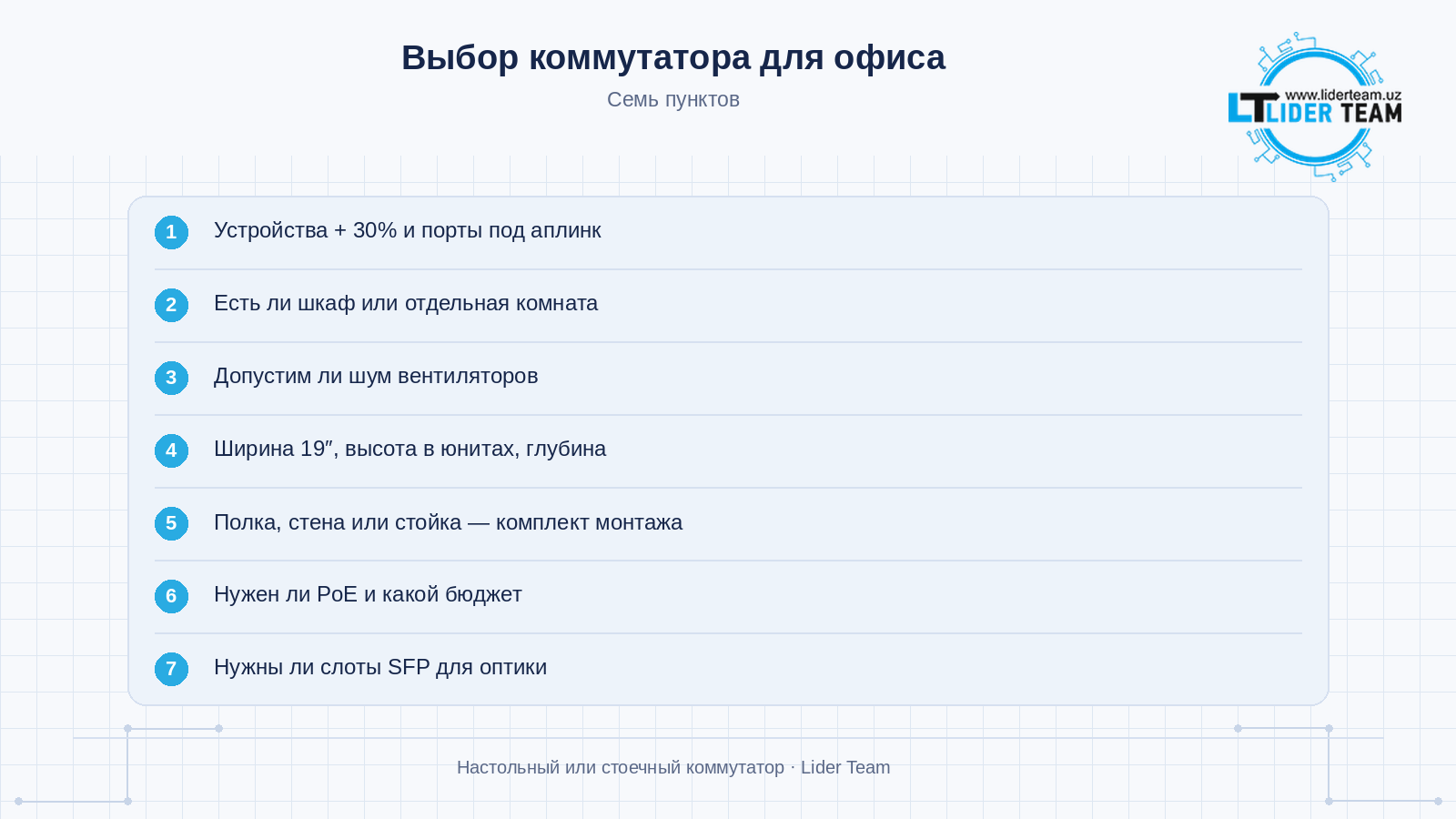

Чек-лист: как выбрать коммутатор для небольшого офиса

Число устройств плюс 30% запаса и порты под аплинк.

Есть ли отдельное помещение или шкаф, или коммутатор будет стоять в комнате с людьми.

Требования к шуму: пассивное охлаждение или допустимы вентиляторы.

Размеры: ширина 19", высота в юнитах, глубина корпуса и шкафа.

Тип монтажа: полка, стена, стойка; наличие монтажного комплекта.

Нужен ли PoE и какой бюджет.

Порты для оптики: нужен ли слот SFP для связи между зданиями.

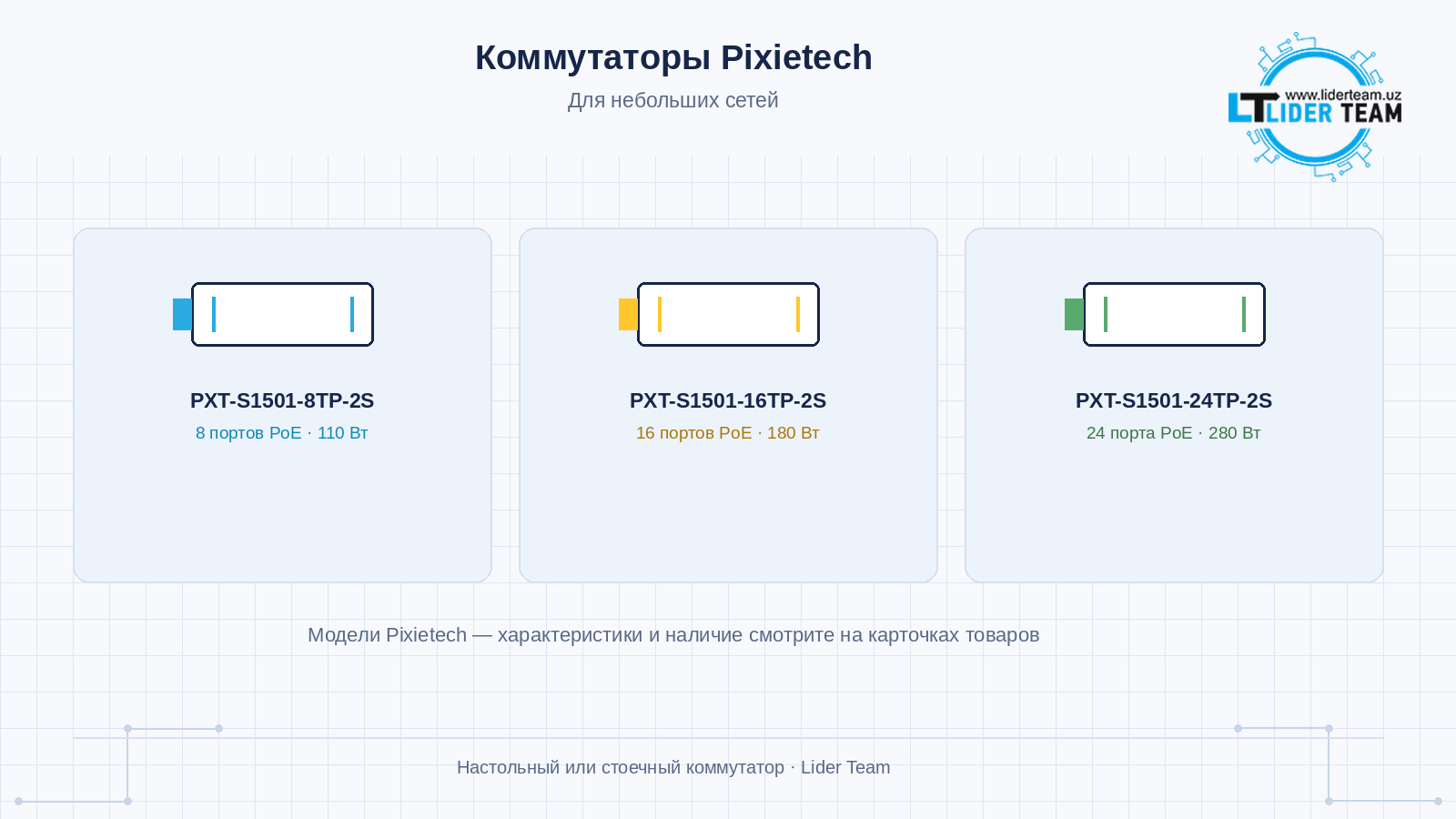

Что в наличии у Lider Team

В линейке Pixietech есть неуправляемые коммутаторы для небольших сетей — например, компактная PXT-S1501-8TP-2S с восемью портами и PoE-бюджетом 110 Вт и 24-портовая PXT-S1501-24TP-2S с бюджетом 280 Вт, а также управляемые модели, если нужны VLAN и мониторинг. Способ установки — на столе, на стене или в стойку — и комплектацию смотрите на карточке конкретной модели, чтобы не ошибиться с монтажом. Если нужен оптический аплинк на несколько километров, у коммутаторов линейки есть слоты SFP — как выбрать под них модуль, мы разбирали отдельно.

Частые вопросы

Можно ли поставить стоечный коммутатор на стол?

Да, если у него есть резиновые ножки или его можно поставить на полку. Но помните про шум вентиляторов и про то, что вентиляционные отверстия нельзя перекрывать.

Можно ли повесить настольный коммутатор на стену?

Многие компактные модели имеют крепёж для стены. Это указывается в описании и комплектации конкретной модели.

Сколько портов брать для небольшого офиса?

Количество устройств плюс 30% запаса и один-два порта под аплинк. Для офиса на 10–15 человек чаще всего хватает одного 24-портового коммутатора.

Нужен ли управляемый коммутатор для небольшого офиса?

Не всегда. Неуправляемого достаточно, если нужна простая передача данных. Управляемый нужен, если требуются VLAN, разделение гостевой сети, мониторинг и контроль портов.

Что такое 1U?

Единица высоты в телекоммуникационной стойке, равная 44,45 мм. Коммутатор высотой 1U занимает одно «место» в стойке.

Как понять, что коммутатор перегревается?

Корпус сильно горячий, вентиляторы работают на максимуме, связь пропадает или порты «мигают». Проверьте вентиляцию шкафа и направление воздушного потока.

Нужна ли патч-панель, если коммутатор всего один?

Если рабочих мест больше 10–15, патч-панель заметно упрощает жизнь: порты подписаны, кабели уложены, и замена или диагностика занимают минуты.
