Как рассчитать мощность и автономию ИБП

Самая частая история с бесперебойниками: купили ИБП «на 1000 ВА», подключили сервер и коммутатор, а он при первом же отключении света продержался две минуты — или вообще ушёл в перегрузку и пищит. Виноват не аппарат, а расчёт: на этикетке написаны «вольт-амперы», а нагрузка считается в ваттах, и время автономии вообще зависит от третьей величины — ёмкости батарей. Разберём по шагам, как посчитать всё самостоятельно, на примере небольшой серверной.

Сначала разберёмся с единицами: ВА, Вт и Вт·ч

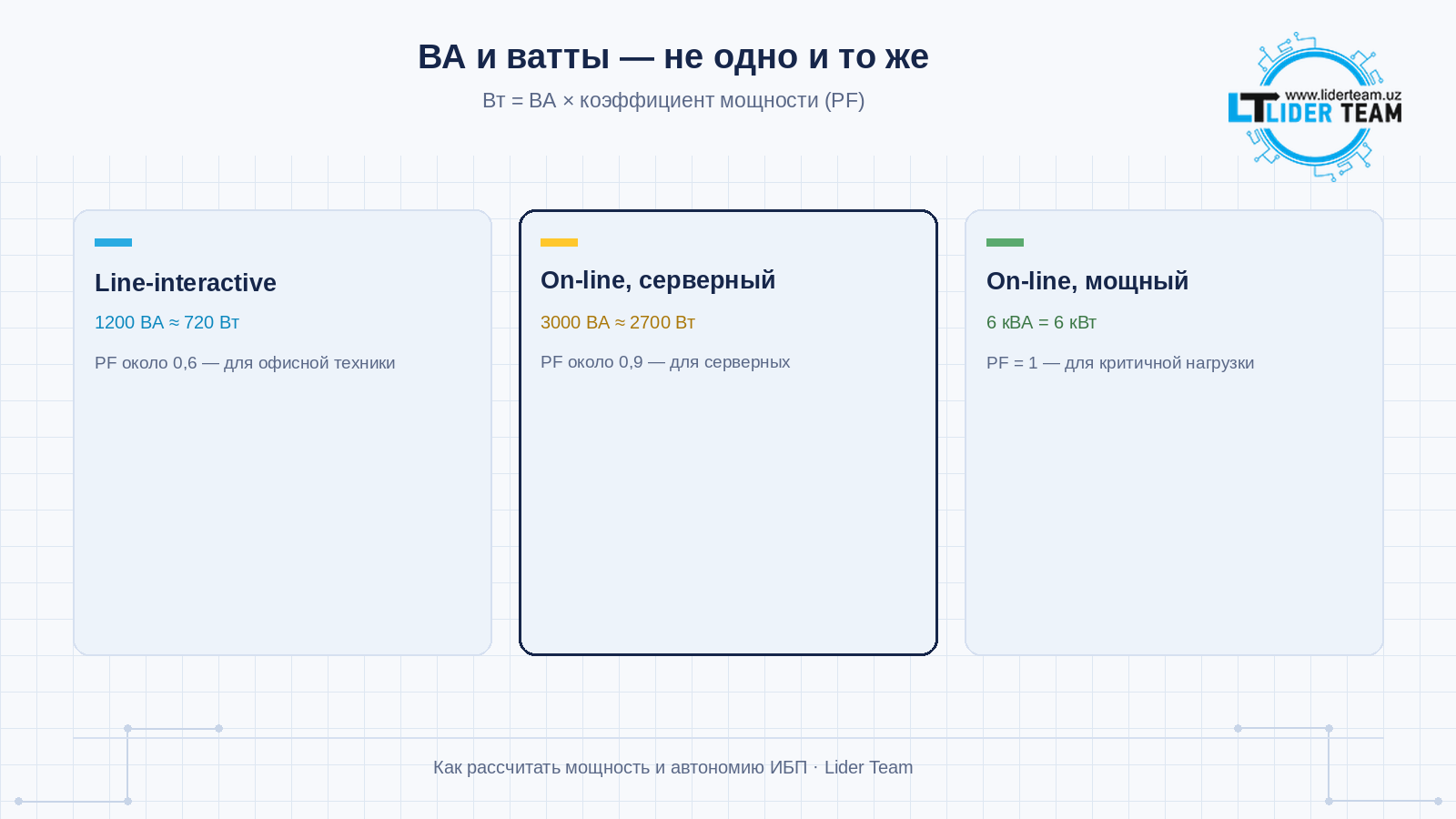

ВА (вольт-ампер) — это полная мощность, Вт (ватт) — активная, та самая, что реально потребляет оборудование. Между ними стоит коэффициент мощности (PF): Вт = ВА × PF. У разных ИБП он разный. Линейно-интерактивные модели для небольшой техники часто имеют PF около 0,6–0,7, то есть ИБП на 1200 ВА даёт только около 720 Вт. Современные on-line модели для серверных обычно имеют PF 0,9 (ИБП на 3000 ВА даёт около 2700 Вт), а некоторые мощные — PF 1 (6 кВА равно 6 кВт).

Отсюда первое правило: сравнивайте нагрузку в ваттах с мощностью ИБП в ваттах, а не в ВА. Если в описании ИБП указаны обе цифры, ориентируйтесь на меньшую — на ватты.

Время автономии зависит уже от энергии батарей, которую измеряют в ватт-часах (Вт·ч). Её считают умножением напряжения батарейной сборки на ёмкость: например, шесть батарей 12 В по 9 А·ч дают 72 В × 9 А·ч = 648 Вт·ч.

Шаг 1. Выписываем нагрузку в ваттах

Составьте список всего, что будет подключено к ИБП, и для каждого устройства найдите реальное потребление в ваттах — на наклейке блока питания, в паспорте или по показаниям ваттметра. Берите именно потребление, а не мощность блока питания: сервер с блоком на 750 Вт при обычной работе может потреблять 250–350 Вт.

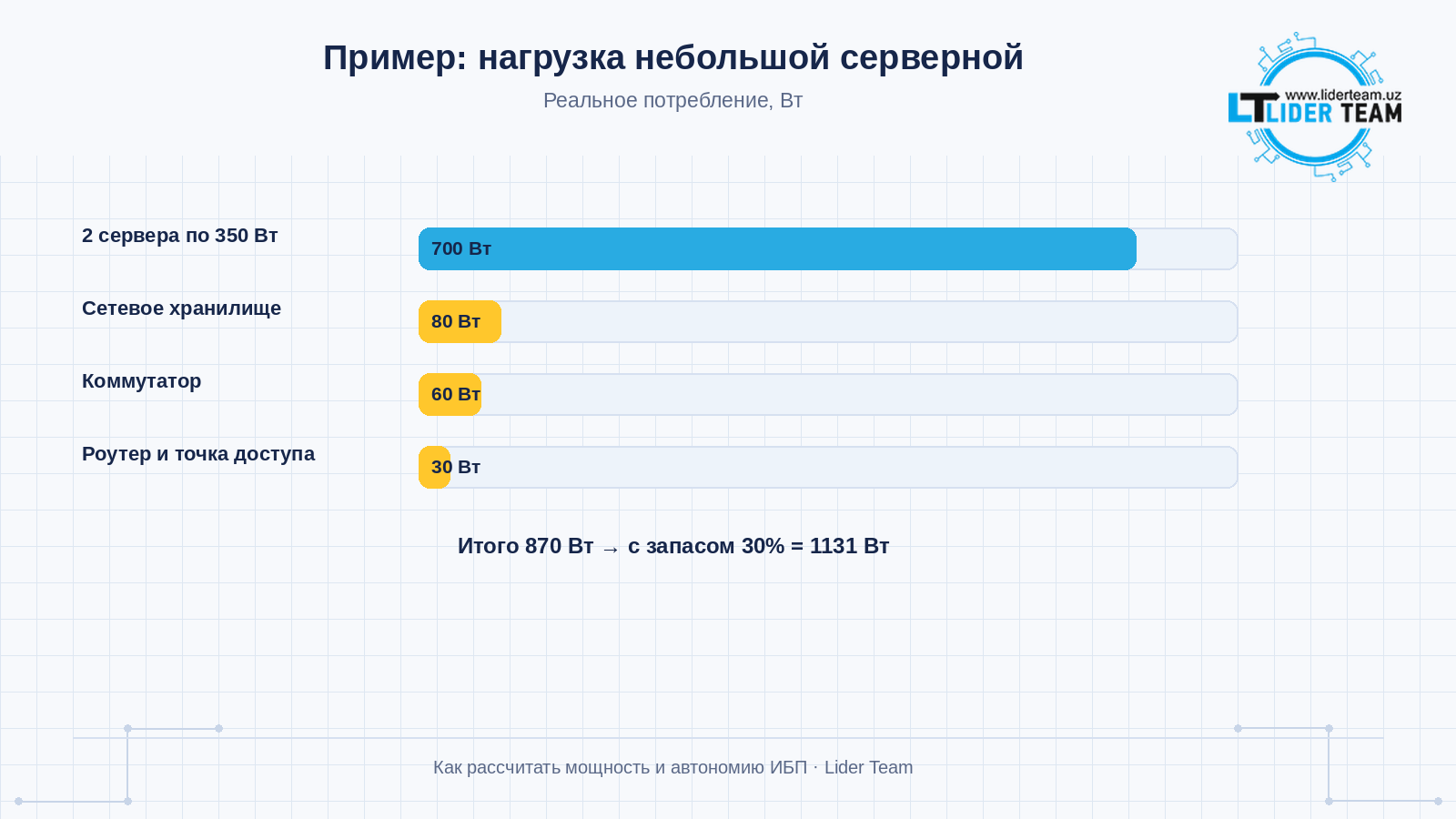

Пример для небольшой серверной: два сервера по 350 Вт — 700 Вт, сетевое хранилище — 80 Вт, коммутатор — 60 Вт, маршрутизатор и точка доступа — 30 Вт. Итого 870 Вт. Если коммутатор раздаёт питание по PoE, к его потреблению добавляется PoE-нагрузка — как её считать, мы разбирали в статье про PoE-бюджет коммутатора.

Шаг 2. Добавляем запас

К сумме прибавляют 20–30%: на будущее расширение, на пусковые токи при включении и на то, что реальное потребление устройств бывает выше паспортного. В нашем примере 870 × 1,3 = 1131 Вт. Загружать ИБП на 100% нельзя: он будет работать на пределе, греться и быстрее изнашиваться.

Шаг 3. Переводим ватты в вольт-амперы и выбираем модель

Если у ИБП PF = 0,9, то нужная полная мощность = 1131 / 0,9 ≈ 1257 ВА — значит, берём модель на 1500 ВА или 2000 ВА. Если PF = 0,6 (типичное значение для простого линейно-интерактивного ИБП), то 1131 / 0,6 ≈ 1885 ВА — нужна уже модель на 2000 ВА. Видите, как одна и та же нагрузка требует разного номинала в зависимости от типа ИБП? Поэтому в каталоге смотрите обе цифры — ВА и Вт — и сравнивайте с реальной нагрузкой в ваттах.

Шаг 4. Считаем время автономии

Формула для прикидки: время (часы) = Энергия батарей × КПД инвертора × допустимая глубина разряда / Нагрузка в ваттах. На практике КПД инвертора принимают около 0,85, а допустимую глубину разряда — около 0,8, чтобы не «убивать» батареи глубоким разрядом. Произведение даёт около 0,68.

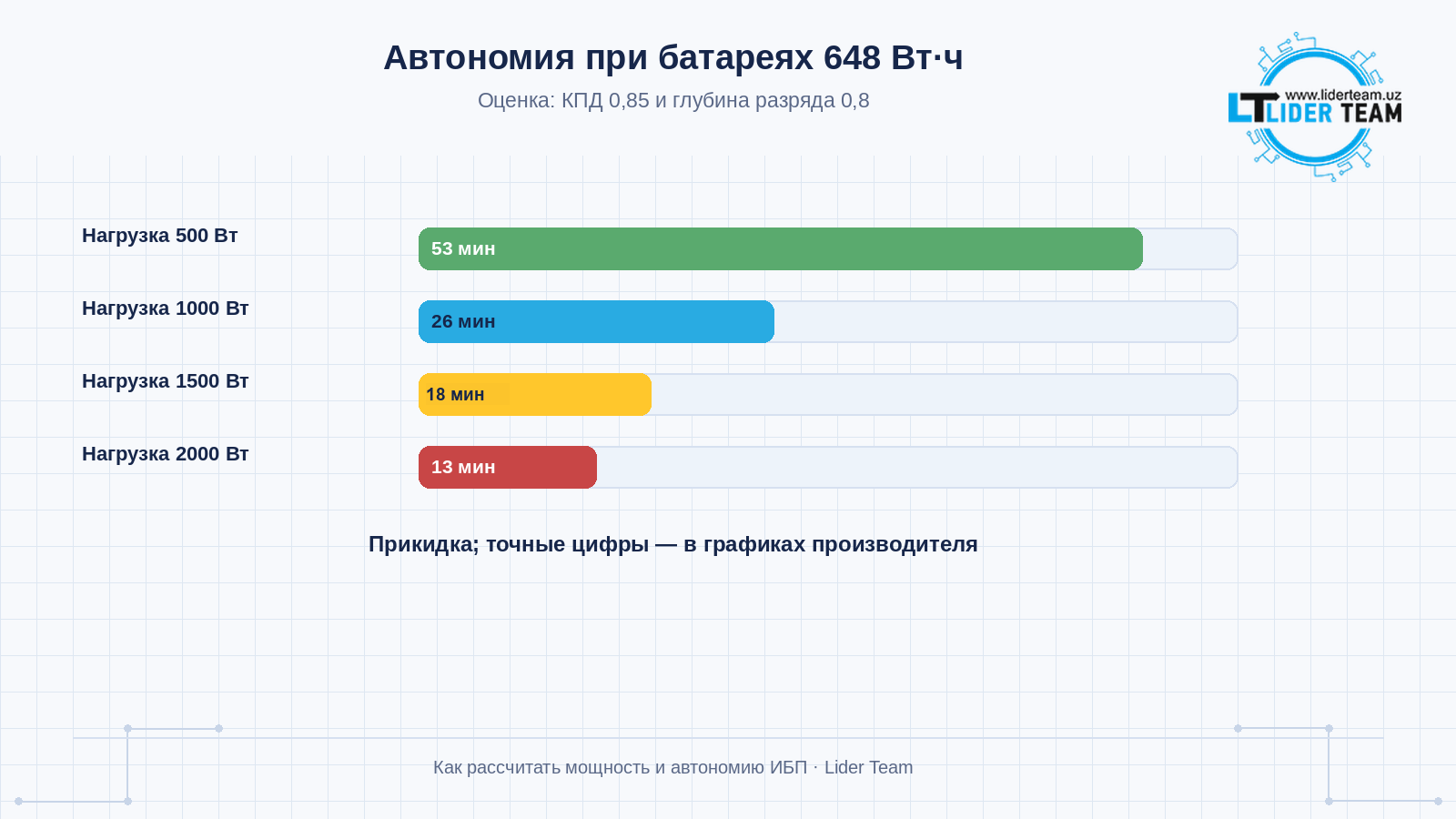

Возьмём ИБП с батареями 648 Вт·ч (шесть по 12 В/9 А·ч). При нагрузке 1000 Вт: 648 × 0,68 / 1000 ≈ 0,44 часа, то есть примерно 26 минут. При нагрузке 500 Вт — около 53 минут; при 1500 Вт — около 18 минут; при 2000 Вт — около 13 минут. Заметьте: при удвоении нагрузки время автономии сокращается больше чем вдвое, потому что при большом токе разряда батарея отдаёт меньше своей паспортной ёмкости. Поэтому реальные цифры на больших нагрузках оказываются заметно хуже расчётных, и для точных значений стоит смотреть графики автономии в документации на конкретную модель.

Как читать график автономии из документации

У серьёзных производителей ИБП в документации есть таблица или график: по горизонтали — нагрузка (в ваттах или процентах от номинала), по вертикали — время работы от батарей. Обратите внимание на две вещи. Первая — для какой конфигурации батарей построен график: у одной и той же модели время работы со встроенными батареями и с внешними шкафами различается многократно. Вторая — при какой температуре и на новых ли батареях сделан замер: цифры даются, как правило, для 25 градусов и новых батарей. В реальности через несколько лет и при более высокой температуре вы получите на 20–30% меньше, и это нужно учитывать при выборе, если запас по времени критичен.

Шаг 5. Определяем, сколько автономии вам нужно

Здесь нет универсальной цифры, есть логика. Если у вас есть генератор, нужно 5–10 минут — только чтобы он успел запуститься. Если генератора нет, а задача — корректно выключить серверы, хватит 10–15 минут. Если оборудование должно работать во время отключения света (связь, видеонаблюдение), считают часы, и здесь понадобятся внешние батарейные шкафы.

Обратный расчёт для нашего примера. Нагрузка 870 Вт, нужна автономия 15 минут (0,25 часа). Нужная энергия батарей = 870 × 0,25 / 0,68 ≈ 320 Вт·ч. Это меньше, чем даёт батарейная сборка из примера выше (648 Вт·ч), значит, с этой задачей справится даже небольшой ИБП с встроенными батареями — и остаётся запас на старение батарей.

Внешние батарейные шкафы: когда встроенных батарей не хватает

Если нужно, чтобы оборудование работало не 10–15 минут, а час и больше, встроенных батарей уже недостаточно. Тогда к ИБП подключают внешние батарейные шкафы. Важно, чтобы напряжение батарейной сборки шкафа совпадало с тем, которое ожидает ИБП (это указано в его характеристиках, например 36, 48 или 72 В постоянного тока), а зарядный ток ИБП был достаточен, чтобы зарядить увеличенную ёмкость за разумное время. Если зарядный ток слишком мал, большие батареи будут заряжаться сутками, и после первого же отключения света ИБП не успеет восстановиться до следующего. Поэтому при большой ёмкости батарей смотрите не только на мощность ИБП, но и на максимальный ток заряда.

Что проверить после установки

После монтажа не забудьте три простые вещи. Во-первых, измерьте реальную нагрузку по индикатору ИБП или ваттметру — это покажет, насколько расчёт совпал с жизнью. Во-вторых, проведите пробное отключение от сети и засеките время, которое ИБП держит нагрузку. В-третьих, настройте программное завершение работы серверов по сигналу от ИБП: тогда при длительном отключении питания серверы выключатся корректно, а не аварийно, когда батареи сядут. Эти три шага занимают час, но избавляют от неприятных сюрпризов в момент настоящего отключения.

Мини-пример для небольшого офиса

Для сравнения — совсем небольшая нагрузка: два компьютера по 200 Вт, два монитора по 30 Вт, маршрутизатор 15 Вт и точка доступа 12 Вт. Сумма — около 500 Вт, с запасом 30% — 650 Вт. Для линейно-интерактивного ИБП с PF 0,6 нужная полная мощность 650 / 0,6 ≈ 1083 ВА, то есть подойдёт модель на 1200 ВА (она даёт около 720 Вт). При такой нагрузке и батареях порядка 200 Вт·ч автономия составит 200 × 0,68 / 500 ≈ 16–17 минут — вполне достаточно, чтобы спокойно сохранить работу и выключить компьютеры. Видно, что для небольшого офиса расчёт занимает пять минут, а ошибка стоит потерянной работы, поэтому считать стоит всегда, даже когда кажется, что «и так понятно».

Про старение и температуру

Батареи стареют. Через 3–4 года ёмкость может снизиться на 20% и больше, а в тёплой серверной, где температура держится за 30 градусов, — ещё быстрее. Поэтому при расчёте на «10 минут» имеет смысл закладывать 15, чтобы к моменту замены батарей у вас всё ещё оставался нужный запас. Раз в несколько лет полезно делать пробное отключение и проверять, сколько ИБП реально держит нагрузку.

Типичные ошибки

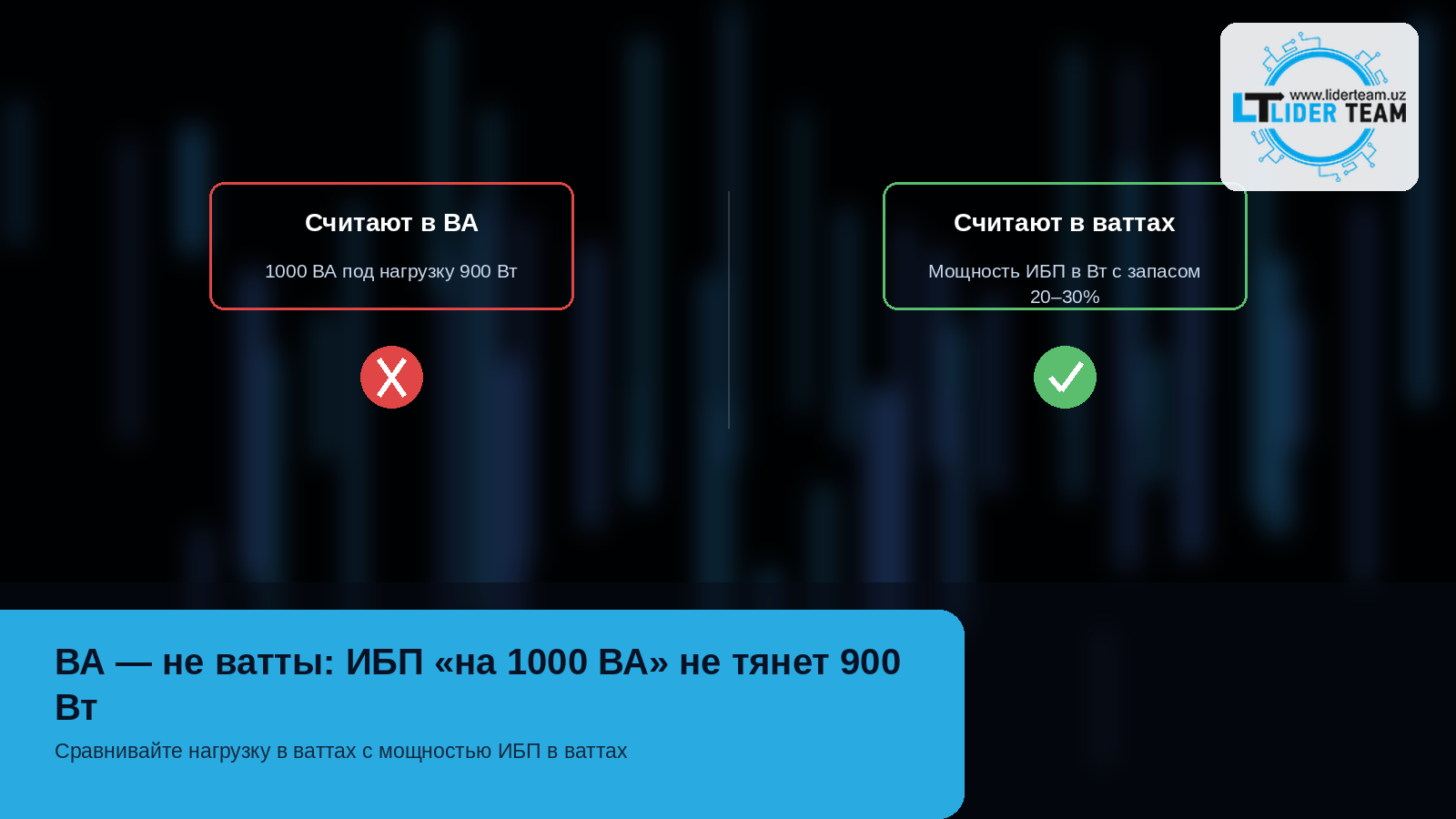

Считают в ВА как в ваттах. Берут ИБП «на 1000 ВА» под нагрузку 900 Вт — и получают перегрузку, потому что реально этот ИБП даёт лишь 600–700 Вт.

Используют мощность блоков питания вместо реального потребления. Так получают завышенные цифры и переплачивают за лишний ИБП; либо наоборот — считают по «типичным» значениям и не попадают в реальность. Лучше всего измерить нагрузку ваттметром.

Подключают к ИБП лазерные принтеры и мощные двигатели. Они дают пусковые токи и перегружают аппарат. Для принтеров лучше отдельные линии без ИБП.

Не считают автономию. Смотрят только на мощность, а время работы получается меньше ожидаемого.

Не учитывают старение батарей и температуру. Расчёт «под новые батареи» через два года перестаёт работать.

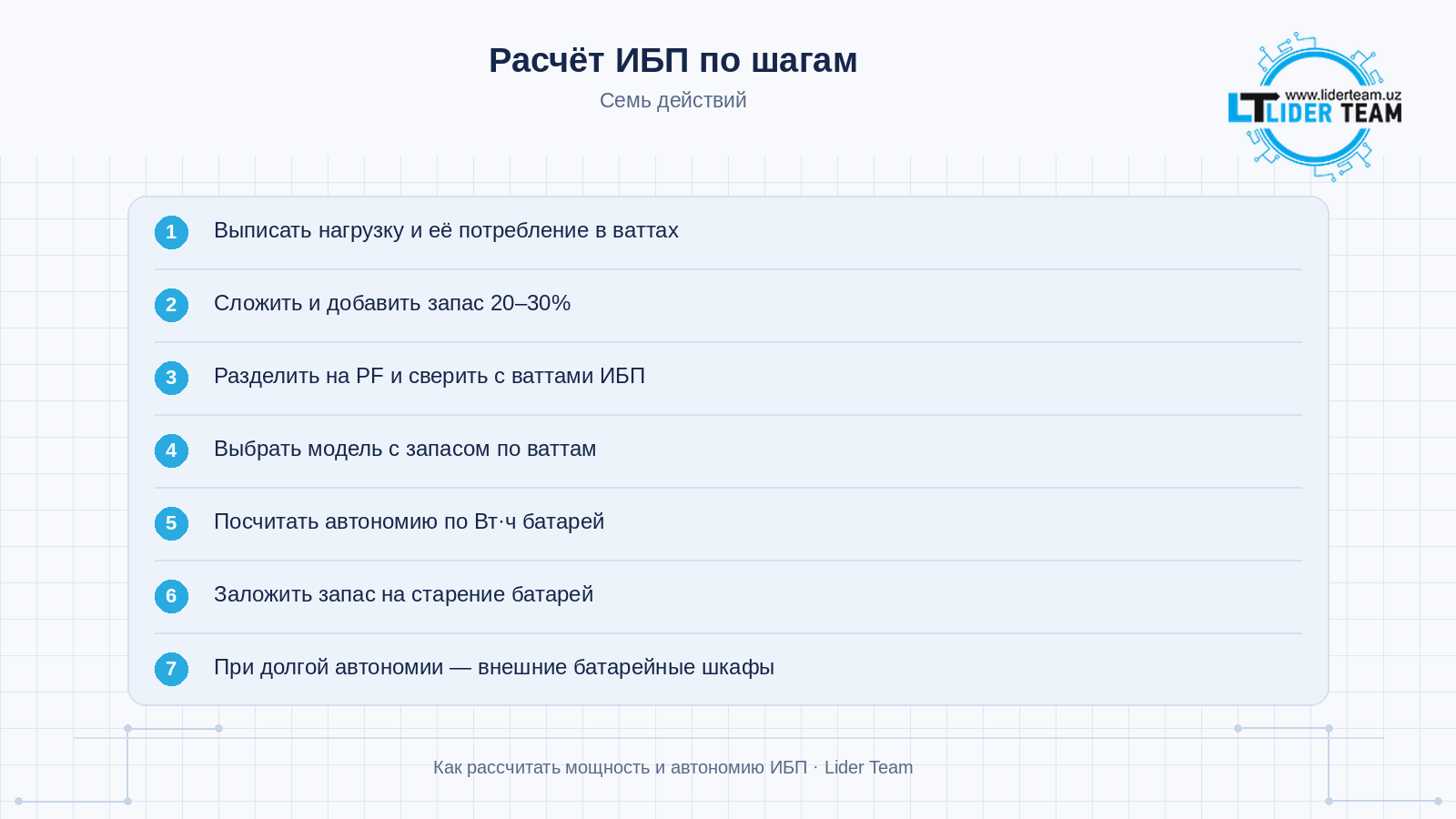

Чек-лист: расчёт ИБП по шагам

Выписать все устройства и их реальное потребление в ваттах.

Сложить и добавить запас 20–30%.

Разделить на PF ИБП, чтобы получить нужные ВА, и сравнить с ваттами в описании.

Выбрать модель, у которой мощность в ваттах больше расчётной нагрузки.

Посчитать энергию батарей в Вт·ч и время автономии с КПД и глубиной разряда.

Заложить запас на старение батарей.

Если время автономии нужно большим — предусмотреть внешние батарейные шкафы.

Если вы выбираете между моноблочным и модульным ИБП

Когда мощность нагрузки уходит за десять киловатт, встаёт вопрос архитектуры: брать один мощный моноблок или систему, которая растёт по модулям. Как принимать это решение и какая схема окупается при росте нагрузки, мы подробно разобрали в статье про модульный и моноблочный ИБП.

Что мы можем предложить

В этой статье мы не привязываемся к конкретным моделям — важнее правильно посчитать нагрузку. Если вам нужна помощь с расчётом под ваш список оборудования — пришлите его, и мы посчитаем вместе и подберём ИБП с запасом.

Частые вопросы

Чем ВА отличается от Вт?

ВА — полная мощность, Вт — активная. Соотносятся через коэффициент мощности: Вт = ВА × PF. Нагрузка в ваттах должна быть меньше мощности ИБП в ваттах.

Какой запас по мощности закладывать?

Обычно 20–30% сверх расчётной нагрузки — на рост и пусковые токи. Загрузка ИБП более 80% в постоянном режиме нежелательна.

Как измерить реальное потребление оборудования?

Ваттметром, включённым между розеткой и устройством, либо по данным мониторинга сервера или PDU. Паспортная мощность блока питания — это максимум, а не реальное потребление.

Как посчитать время автономии?

Время в часах = энергия батарей (Вт·ч) × 0,68 / нагрузка (Вт). Коэффициент 0,68 учитывает КПД инвертора и допустимую глубину разряда. Это прикидка, точные данные — в графиках производителя.

Почему при большой нагрузке автономия сокращается сильнее, чем ожидаешь?

При большом токе разряда свинцово-кислотная батарея отдаёт меньше паспортной ёмкости. Поэтому зависимость времени от нагрузки нелинейна.

Можно ли подключать к ИБП лазерный принтер?

Не рекомендуется: у принтеров большие пусковые токи, и они могут перегрузить ИБП. Для них лучше отдельная розетка без ИБП.

Как часто менять батареи?

Обычно раз в 3–5 лет, в зависимости от температуры и режима работы. Проверяйте автономию пробным отключением раз в 6–12 месяцев.
