PoE-бюджет коммутатора: сколько устройств он реально потянет

Ставите IP-камеры или Wi-Fi точки на PoE-коммутатор, всё вроде включается — а через неделю часть устройств начинает перезагружаться сама по себе, без видимой причины, чаще по ночам или в мороз. Почти всегда причина одна: коммутатору банально не хватает PoE-бюджета на все подключённые устройства одновременно, просто это не всегда очевидно из симптомов. Разберёмся, что это за цифра, как её правильно считать и на каких деталях обычно спотыкаются.

Что такое PoE-бюджет и чем он отличается от числа портов

PoE (Power over Ethernet) — это питание по тому же кабелю, по которому идут данные. Камере или точке доступа не нужен отдельный блок питания в розетке — достаточно одного патч-корда до коммутатора, что особенно удобно там, где рядом просто нет электрической розетки: на фасаде, под потолком, на опоре.

Число PoE-портов на коммутаторе — это сколько устройств физически можно подключить. PoE-бюджет — это сколько суммарной мощности коммутатор способен раздать на все эти порты одновременно. Это разные характеристики, и путаница между ними — самая частая причина, по которой на объекте что-то работает нестабильно уже после сдачи в эксплуатацию, а не в день монтажа.

Например, у 8-портового коммутатора с бюджетом 110 Вт — восемь PoE-портов, но это не значит, что на каждый можно смело вешать устройство мощностью 110/8 = 13,75 Вт. Бюджет — это общий котёл, из которого коммутатор раздаёт, а не фиксированный лимит на порт. Если один порт держит мощную поворотную камеру на 25 Вт, а остальные семь — обычные фиксированные камеры по 7 Вт, суммарно выходит 25 + 7×7 = 74 Вт — укладывается в бюджет с запасом. А если все восемь портов заняты поворотными камерами по 25 Вт — это уже 200 Вт, бюджета в 110 Вт не хватит категорически, даже если у коммутатора формально восемь свободных портов и все они горят зелёным.

Откуда берётся ограничение по мощности на порт

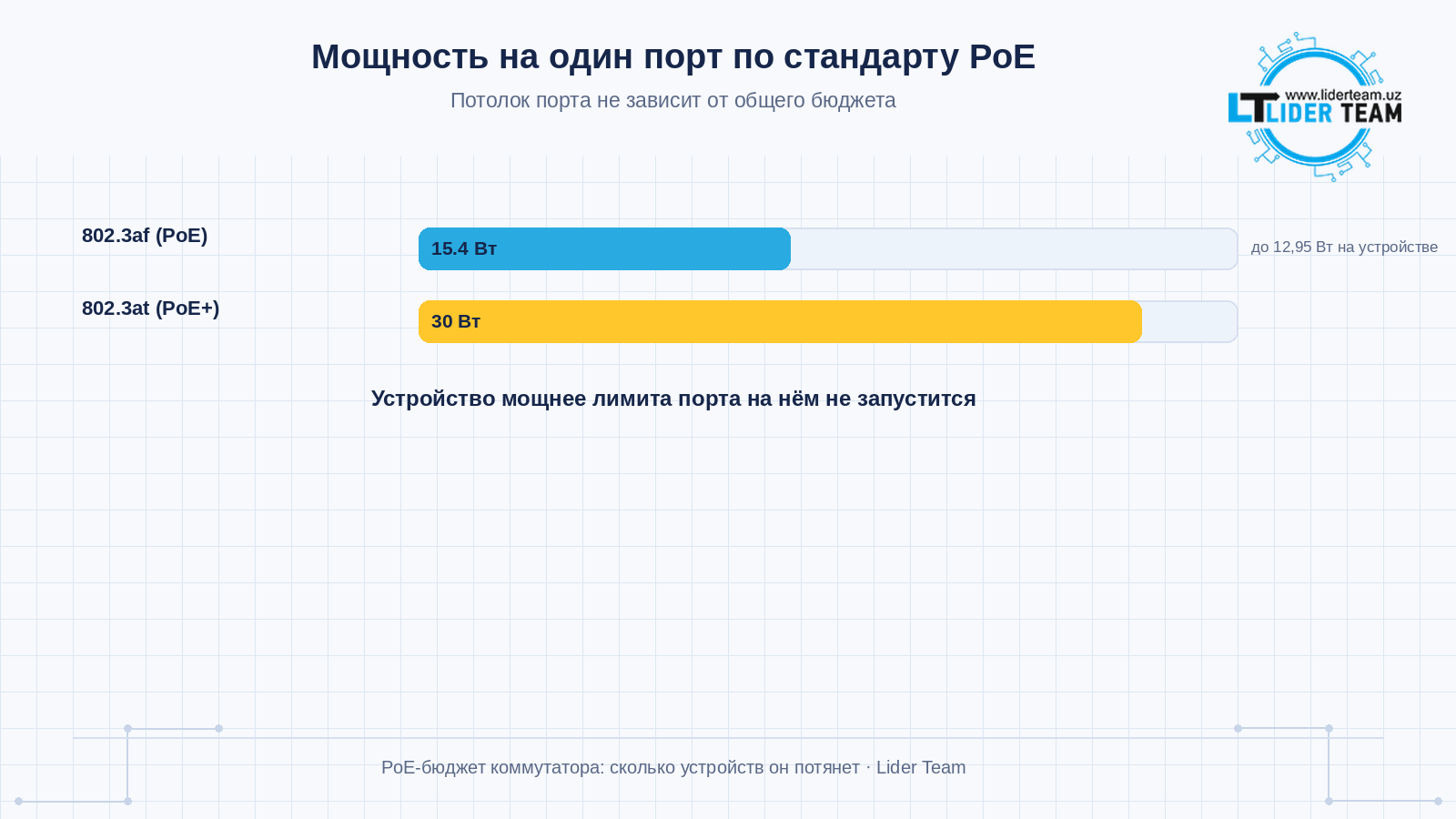

У каждого PoE-стандарта есть свой потолок мощности на один порт, независимо от общего бюджета коммутатора: 802.3af — до 15,4 Вт на порт (на само устройство после потерь в кабеле доходит примерно 12,95 Вт), 802.3at, он же PoE+, — до 30 Вт на порт (до устройства доходит около 25,5 Вт). Для самых мощных устройств есть 802.3bt (PoE++) — до 60 и до 90 Вт на порт, его поддерживают отдельные модели коммутаторов. Это тот случай, когда даже при свободном общем бюджете устройство с более высоким энергопотреблением просто не запустится на порте, который поддерживает только af — коммутатор физически не выдаст больше положенного по стандарту на этот конкретный порт, сколько бы бюджета ни оставалось в общем котле.

Пиковое потребление против постоянного — ещё один слой, который часто упускают

Паспортная мощность устройства — это обычно номинальное, рабочее потребление. А в момент включения многие устройства потребляют заметно больше: у поворотных PTZ-камер при старте раскручиваются моторы наведения, а в мороз почти сразу включается встроенный подогрев корпуса — пиковое потребление в первые секунды может быть в полтора-два раза выше паспортного номинала. Коммутатор с бюджетом впритык под номинальные цифры в такой момент может не выдержать одновременный старт нескольких камер после включения питания на объекте — отсюда классический симптом «утром после отключения света половина камер не поднялась», хотя каждая по отдельности работает нормально.

Длина кабеля тоже съедает часть бюджета

Ещё одна деталь, о которой редко вспоминают: чем длиннее патч-корд до устройства, тем больше мощности теряется в самом кабеле в виде тепла, и тем больше коммутатору приходится «вкладывать» на входе, чтобы на другом конце осталась нужная мощность. На коротких линиях в 20-30 метров это несущественно, а вот при прокладке ближе к паспортному максимуму в 100 метров, особенно тонким или некачественным кабелем, потери становятся заметны — устройство на дальнем конце может получать на 10-15% меньше, чем ушло с порта коммутатора.

Как посчитать бюджет под свою задачу

Порядок простой, но именно его чаще всего пропускают, доверяясь на глаз.

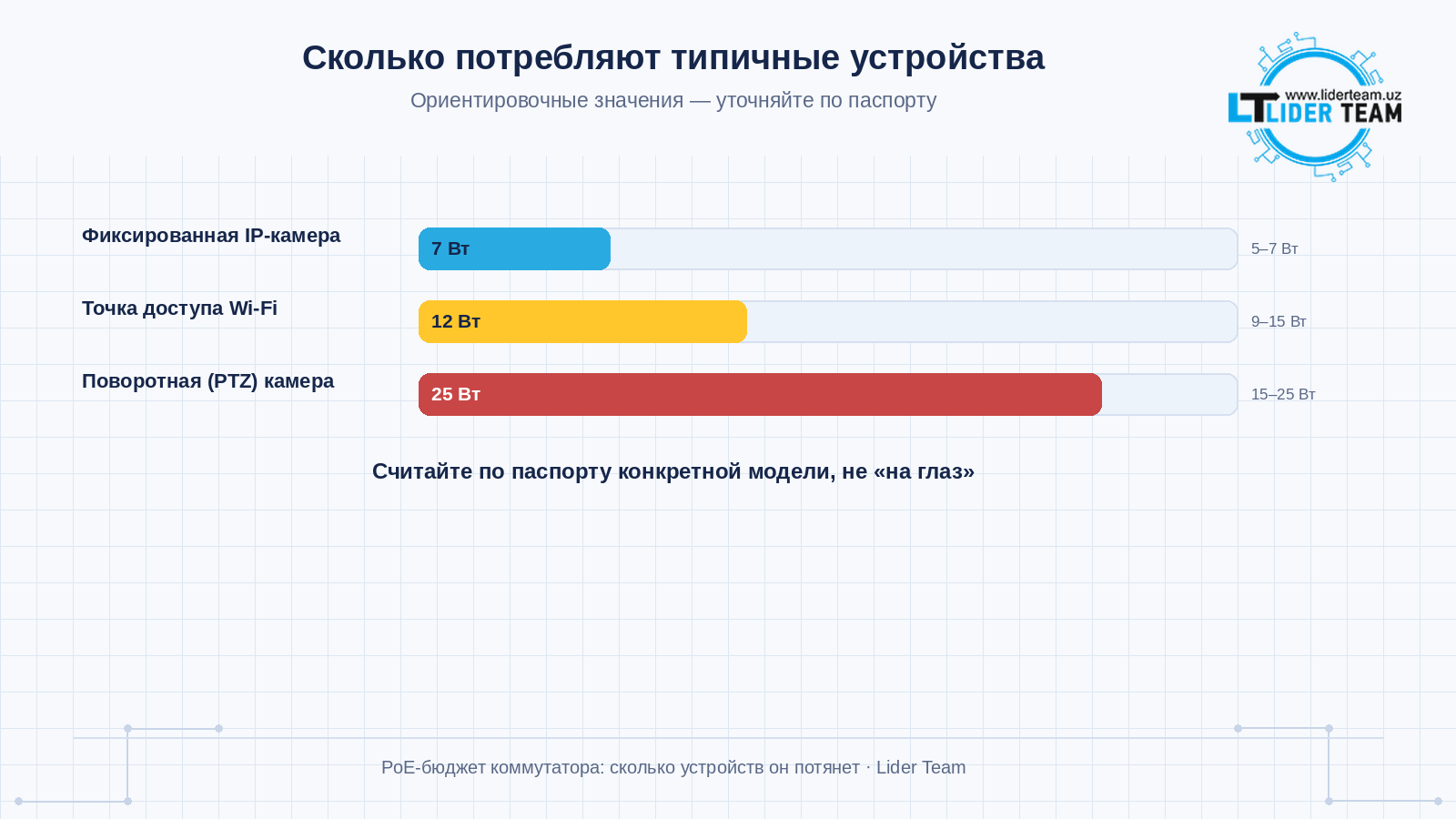

Выписать все устройства, которые пойдут на этот коммутатор, и реальное энергопотребление каждого — не «примерно», а по паспорту конкретной модели. Фиксированная IP-камера — обычно 5–7 Вт, поворотная (PTZ) — 15–25 Вт, точка доступа Wi-Fi — 9–15 Вт в зависимости от стандарта и числа антенн.

Сложить все цифры — это и есть минимальный требуемый бюджет в идеальных условиях.

Добавить запас 20–30% — на будущее расширение сети, на пусковые токи при одновременном включении и на потери в длинных кабельных трассах.

Сравнить получившуюся цифру с PoE-бюджетом конкретной модели коммутатора — не с числом портов, это разные графы в характеристиках.

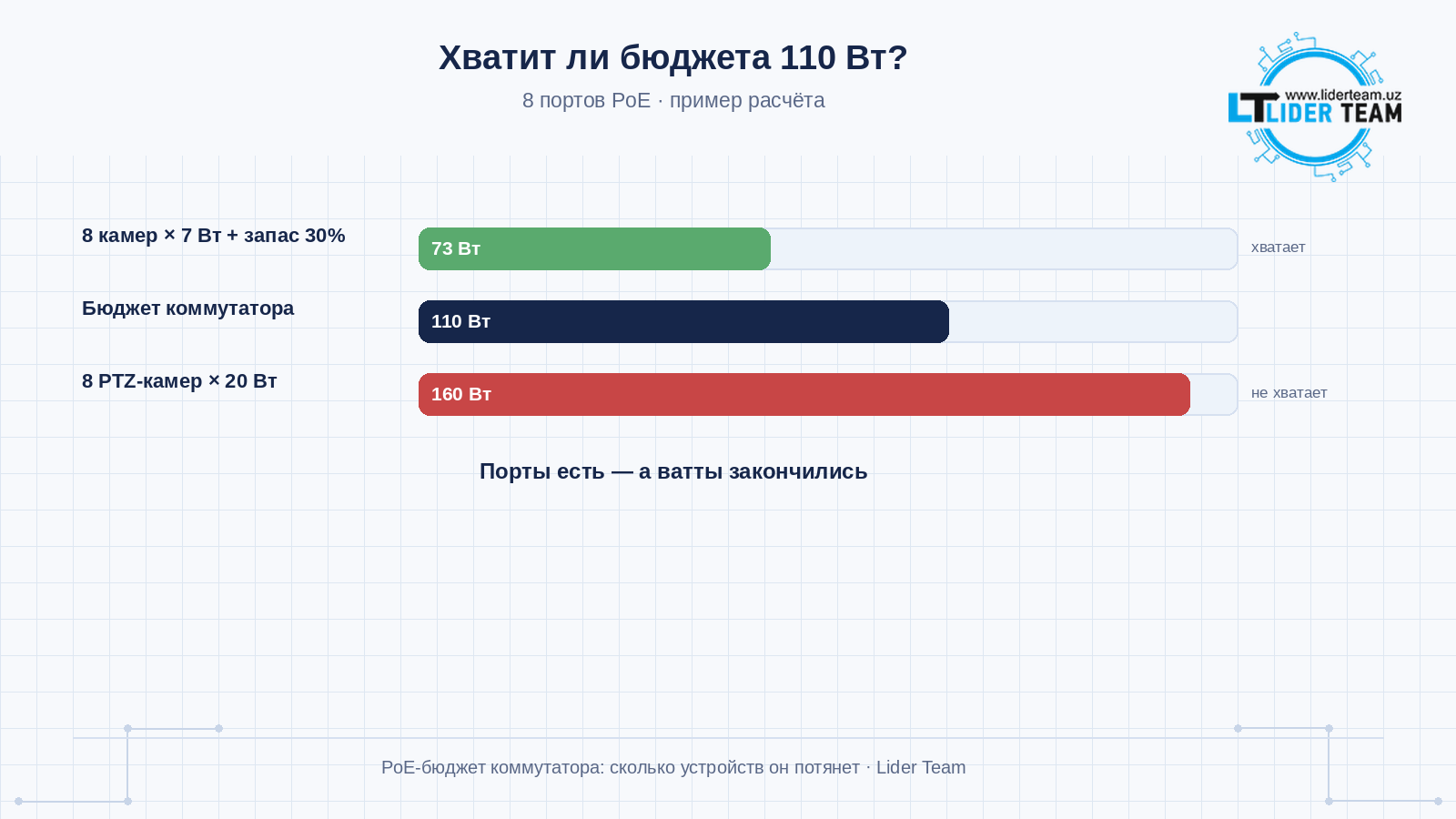

Наглядно на цифрах: восемь фиксированных камер по 7 Вт — это 56 Вт минимум, с запасом 30% — около 73 Вт. Для такой задачи 8-портового коммутатора с бюджетом 110 Вт хватает с комфортным запасом даже с учётом пусковых токов. А если это восемь поворотных камер по 20 Вт — уже 160 Вт минимум без всякого запаса, и 110-ваттного бюджета не хватит категорически — нужен коммутатор с бюджетом от 200 Вт или коммутатор на большее число портов, где такую нагрузку разумнее развести на два устройства.

Управляемый или неуправляемый — что это меняет для PoE

Отдельный вопрос, не связанный напрямую с самим бюджетом, но который всплывает в том же разговоре: неуправляемый коммутатор просто раздаёт питание по всем портам без разбора, управляемый — умеет включать и выключать PoE на конкретном порте программно, показывать текущее потребление по каждому порту в реальном времени и настраивать приоритеты, если бюджета вдруг перестало хватать на всех сразу. Для небольшой сети из пяти-шести камер разница не критична. Для объекта с несколькими десятками устройств управляемый коммутатор — это ещё и инструмент диагностики: сразу видно на графике, какой порт «ест» больше нормы, а не приходится проверять каждую камеру вручную.

Как это ловят на практике — характерные симптомы

Недостаточный бюджет редко проявляется явной ошибкой на экране «PoE budget exceeded», особенно на бюджетных неуправляемых моделях без дисплея — чаще это выглядит как случайные перезагрузки одной-двух камер, особенно в мороз или сразу после восстановления питания на объекте, либо как то, что последнее по очереди подключённое устройство просто не получает питания вообще, хотя порт физически рабочий и линк на нём горит. Если проблема началась именно с последних подключённых устройств и усиливается в мороз — почти наверняка дело не в самих камерах, а в бюджете коммутатора.

Типичные ошибки при выборе и расчёте

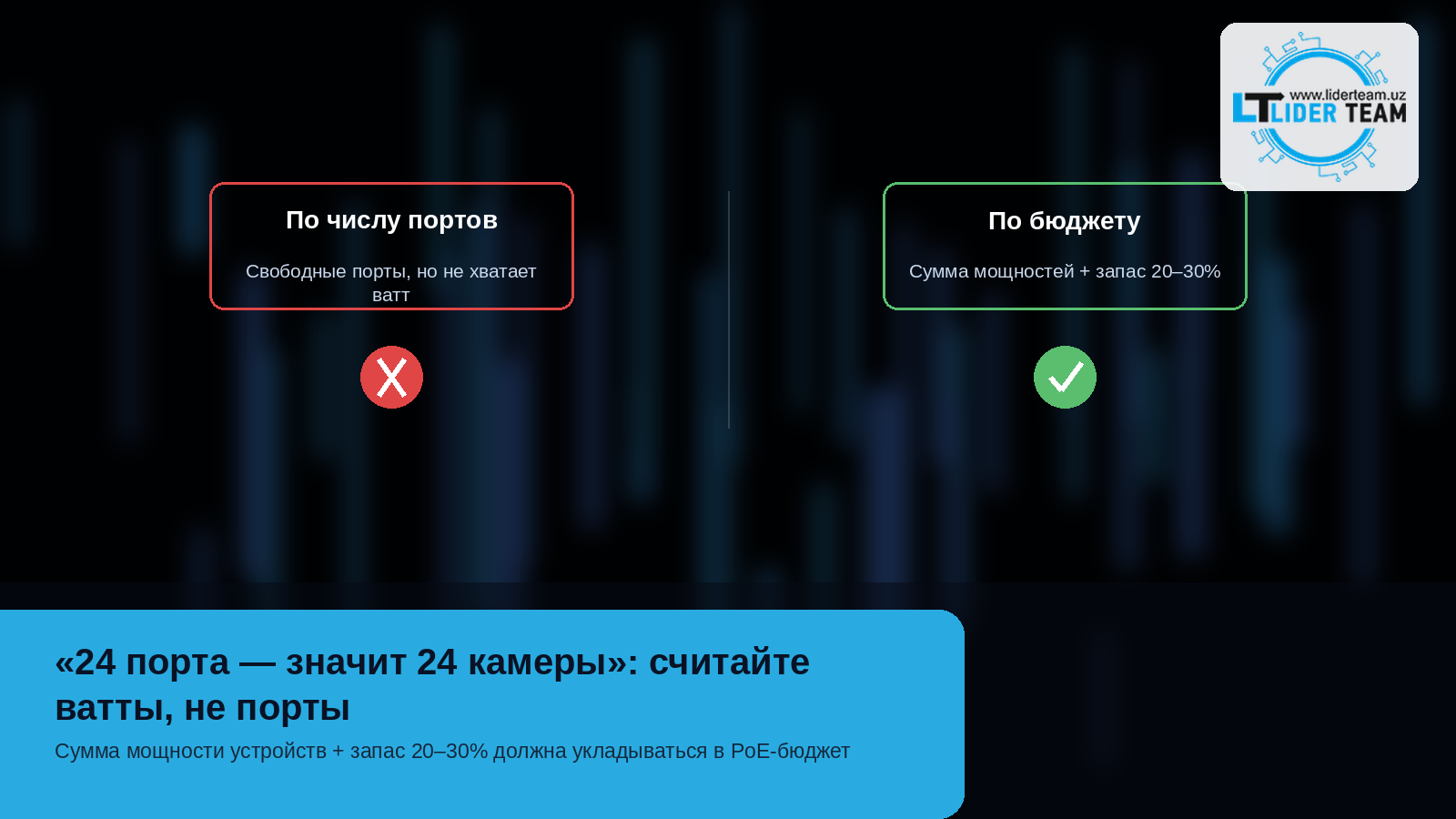

Считают по числу портов, а не по бюджету в ваттах. Самая частая ошибка новичков — «коммутатор на 24 порта, значит потянет 24 камеры» без единого взгляда на цифру бюджета в характеристиках.

Берут паспортную мощность «типичной» камеры вместо мощности конкретной модели. У разных производителей заявленное потребление может отличаться в полтора-два раза — особенно если в камере есть подогрев, ИК-подсветка большой дальности или моторизованный зум.

Не закладывают запас на пусковой ток и на мороз. Бюджет впритык под номинал держится до первого одновременного включения всех камер после отключения электричества.

Забывают про потери на длинных кабельных трассах. Актуально в первую очередь для линий, приближающихся к 100-метровому пределу медного кабеля.

Путают собственное энергопотребление коммутатора с PoE-бюджетом. У коммутатора есть общее потребление от сети 220В (питание платы плюс PoE-бюджет на раздачу), и именно PoE-бюджет — та часть, что уходит на подключённые устройства.

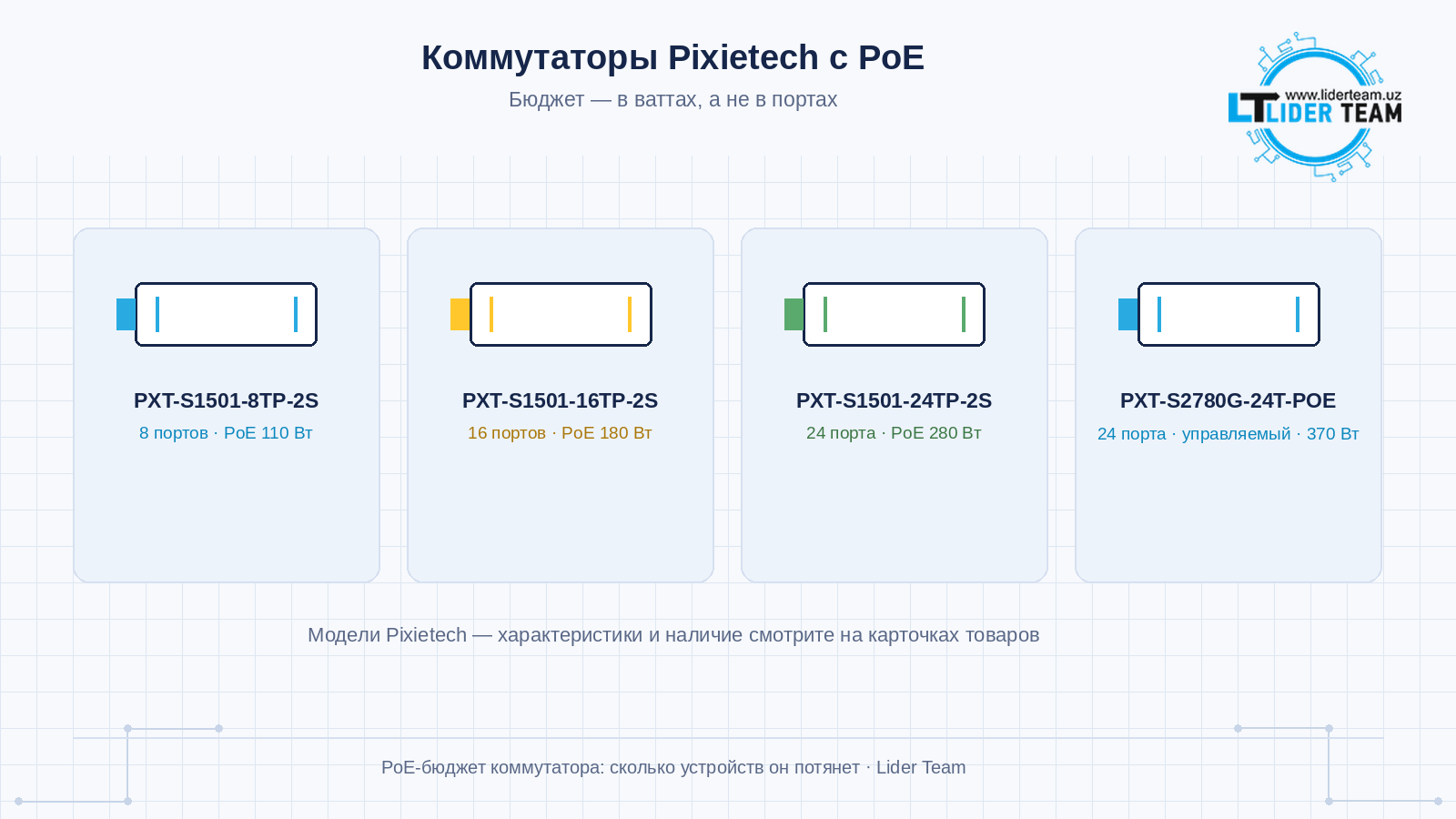

Примеры на линейке Pixietech

Неуправляемая линейка PXT-S1501-8TP-2S закрывает большинство типовых задач — бюджет 110 Вт, для 6–8 фиксированных камер с запасом.

Модель на 16 портов, PXT-S1501-16TP-2S, — бюджет 180 Вт, стандарт 802.3af/at с максимальной мощностью 30 Вт на порт, подойдёт для смешанной нагрузки из камер и точек доступа. Версия на 24 порта, PXT-S1501-24TP-2S, — бюджет 280 Вт, уже ближе к объекту с плотной сеткой видеонаблюдения.

Если вдобавок нужна настройка приоритетов и мониторинг нагрузки по портам в реальном времени — управляемый PXT-S2780G-24T-POE с бюджетом 370 Вт даёт запас даже под 24 достаточно мощных устройства и позволяет смотреть текущее потребление каждого порта прямо из веб-интерфейса, не выезжая на объект.

Кстати, если часть точек на объекте нужно вывести за пределы 100 метров медного кабеля — это уже не про PoE-бюджет, а про сам коммутатор: у моделей линейки есть SFP-аплинки, через которые связь можно вытянуть на километры оптикой без потери сигнала на дальних участках. Как выбрать оптический модуль под нужную дальность и не запутаться в WDM и CWDM, разбирали отдельно.

Ещё один вопрос, который часто идёт следом за PoE-бюджетом, — в каком формате брать сам коммутатор. О том, чем отличаются настольные и стоечные модели и как посчитать порты для небольшого офиса, мы написали отдельно.

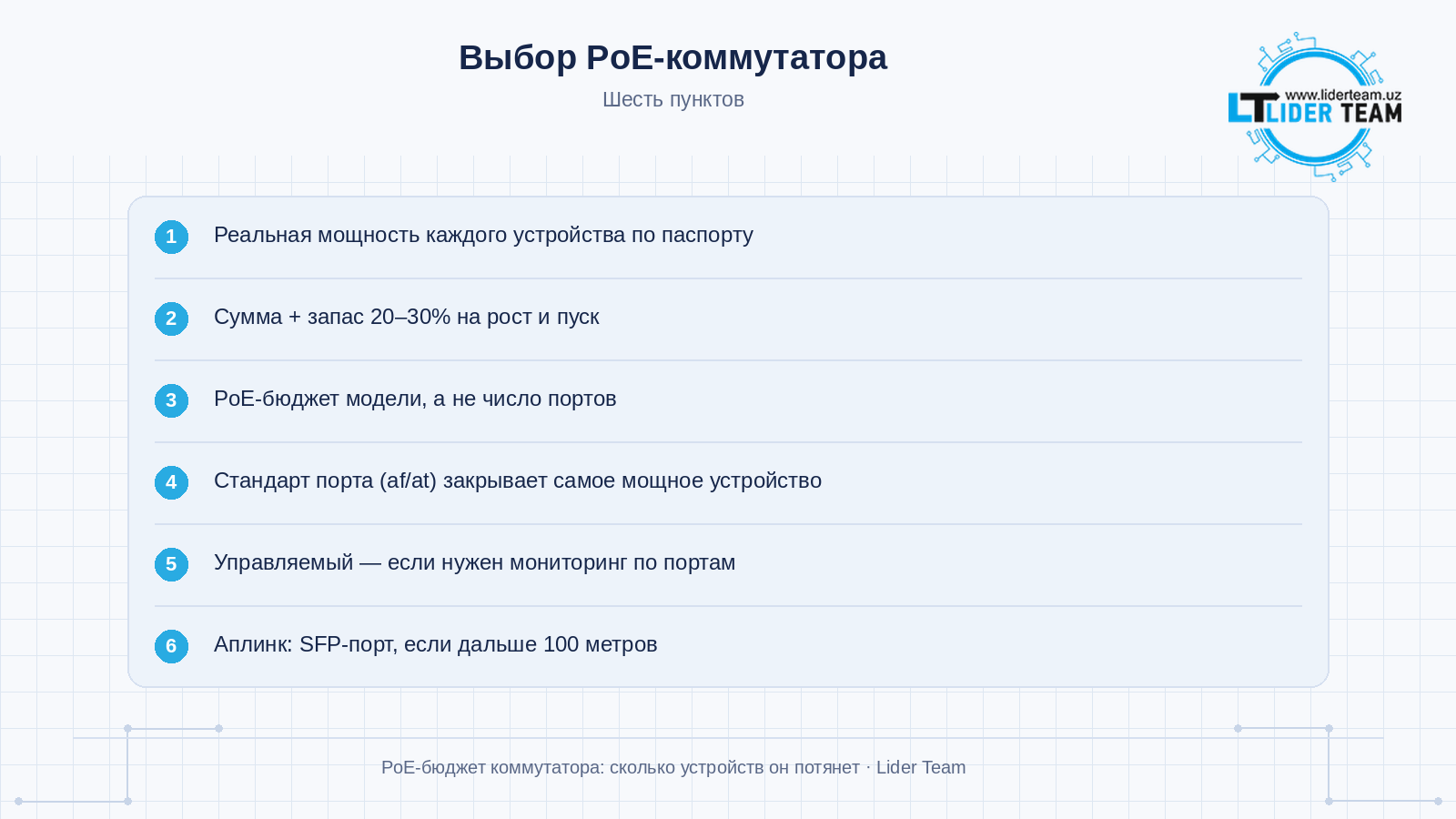

Чек-лист: на что смотреть при выборе

• Реальное энергопотребление каждого устройства по паспорту конкретной модели, не «на глаз».
• Сумма всех устройств плюс запас 20–30% на будущее расширение, пусковые токи и потери на длинных линиях.
• PoE-бюджет модели коммутатора, а не число портов — это разные характеристики.
• Стандарт PoE на порт (af — до 15,4 Вт, at — до 30 Вт, bt — до 60/90 Вт) должен закрывать самое мощное устройство в сети.
• Управляемый коммутатор — если нужен мониторинг нагрузки по портам или приоритизация при нехватке бюджета.
• Куда идёт аплинк с коммутатора — если расстояние до ядра сети больше 100 метров, нужен SFP-порт и модуль под конкретную дальность.

Частые вопросы

Что будет, если превысить PoE-бюджет коммутатора?

Коммутатор начнёт ограничивать питание — по очереди отключать порты, на которые уже не хватает бюджета, либо не включать питание на новых подключаемых устройствах вообще. Само устройство от этого не ломается — оно просто не получает питания, пока бюджет не освободится.

Можно ли запитать камеру на 30 Вт от порта со стандартом af (лимит 15,4 Вт)?

Нет, порт физически не выдаст больше, чем позволяет его стандарт, даже если в общем бюджете коммутатора есть свободные ватты. Устройству, которому нужно больше 12,95 Вт, нужен порт at (PoE+), но и он доводит до устройства только около 25,5 Вт. Камере на 30 Вт нужен порт 802.3bt (PoE++).

Греется ли коммутатор сильнее при полной PoE-нагрузке?

Да, заметно — источник питания коммутатора работает ближе к пределу, если бюджет выбран впритык. Запас 20-30% важен и для теплового режима, и для срока службы самого коммутатора.

Как считать бюджет, если часть устройств не PoE, а с отдельным блоком питания?

Такие устройства в расчёт PoE-бюджета не входят вообще — считаем только то, что реально получает питание по кабелю от этого конкретного коммутатора.

Хватает ли неуправляемого коммутатора для видеонаблюдения, или сразу нужен управляемый?

Для небольшого объекта, до 8-10 фиксированных камер, неуправляемого достаточно, если бюджет посчитан с запасом. Управляемый нужен там, где важно видеть нагрузку по портам в реальном времени или где устройств больше десятка.

Почему одна и та же камера в характеристиках разных магазинов указана с разной мощностью?

Обычно это разные версии прошивки или комплектации (с подогревом/без, с ИК-подсветкой определённой дальности или без) — цифру стоит брать с наклейки на самом устройстве или из документации именно на вашу партию.

Влияет ли длина кабеля на то, сколько реально получит камера?

Да, на линиях, близких к 100-метровому пределу, часть мощности теряется в самом кабеле в виде тепла. На коротких линиях до 30-40 метров это несущественно.

Читайте также

• Как работает POE (Power over Ethernet)
• Как выбрать SFP-модуль: WDM, CWDM и дальность передачи

Точную цифру под свой список устройств лучше не прикидывать на глаз — пришлите перечень оборудования и его мощность, посчитаем бюджет вместе и подберём модель с запасом, а не впритык. Телефон Lider Team: +998 (71) 205-85-85, Telegram: t.me/liderteamuz.
