Как выбрать SFP-модуль: WDM, CWDM и дальность передачи

Когда нужно соединить коммутатор с другим коммутатором или с оптическим терминалом через оптоволокно, обычный медный порт не подойдёт — витая пара «тянет» максимум 100 метров. На таких расстояниях в дело вступает SFP-модуль. Но стоит открыть каталог — и глаза разбегаются: WDM, CWDM, BiDi, LR, ER, дальность 3 км, 20 км, 60 км, разные разъёмы и разные бюджеты в децибелах. Разберёмся по порядку, без зубрёжки, на реальных примерах и с типичными ошибками, которые видно уже после нескольких лет работы с такой техникой.

Что такое SFP-модуль и зачем он нужен

SFP — это маленький съёмный передатчик, который вставляется в свободный слот коммутатора, медиаконвертера или сервера. Его задача простая: превратить электрический сигнал в световой импульс на выходе и обратно на приёме. Без такого модуля коммутатор физически не умеет «разговаривать» по стеклянному волокну — у него есть только медные порты. Вставили модуль, подключили патч-корд — и порт коммутатора стал оптическим.

Важная деталь, которую часто упускают: SFP-модуль — это горячая замена (hot-swap). Его можно вставлять и вынимать при включённом коммутаторе, ничего страшного не случится. Это удобно на практике: если модуль вышел из строя (а оптика всё же чувствительнее меди к статике и грязи на разъёме), его можно заменить без отключения всего порта на время планового окна — просто вынуть и вставить новый.

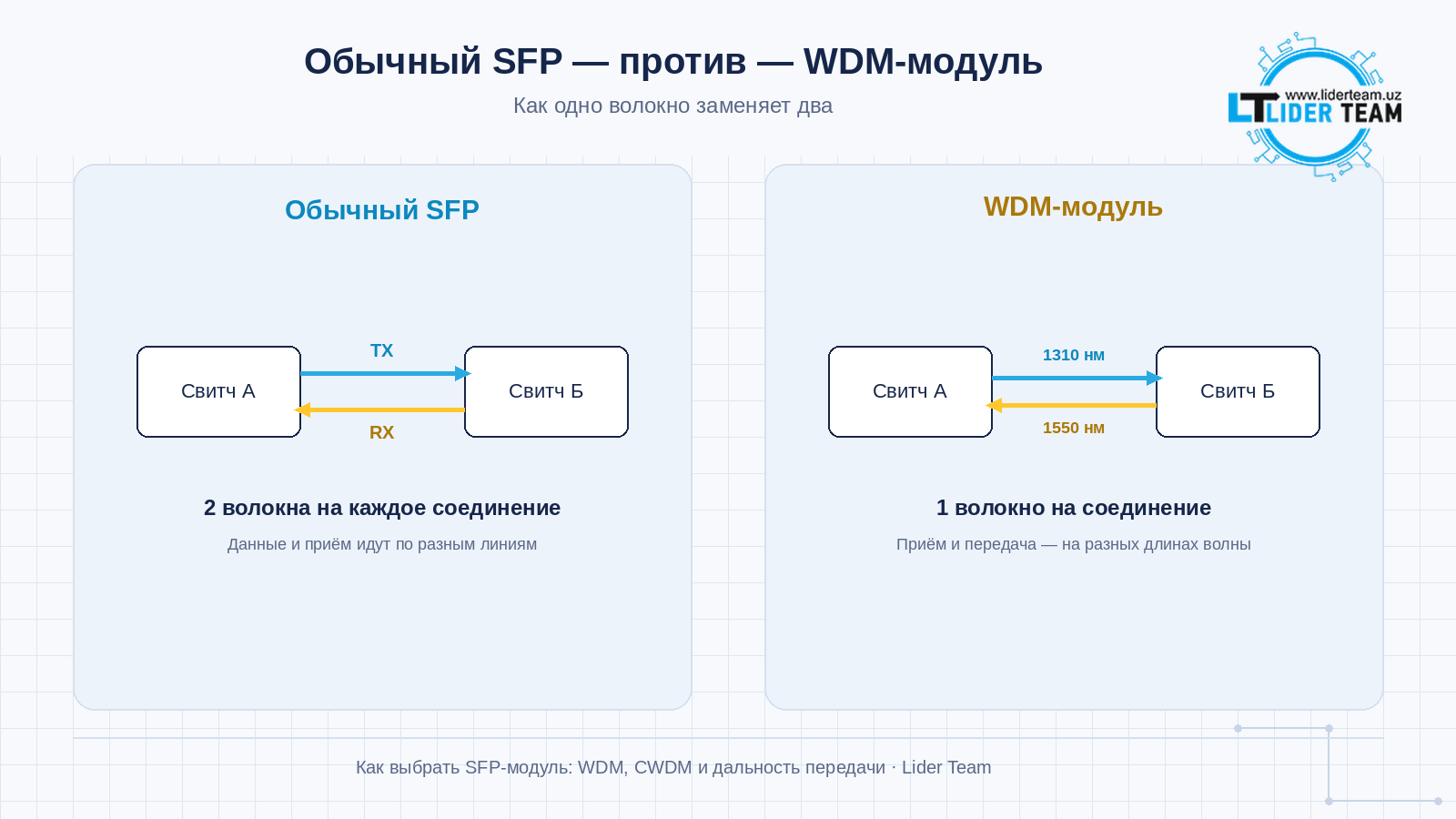

Обычный SFP и WDM-модуль — в чём разница

Обычный SFP-модуль работает по двум волокнам: по одному сигнал идёт от вас, по другому — к вам, на одной и той же длине волны: в одномодовых модулях обычно 1310 нм, в многомодовых — 850 нм. Это привычная и самая простая схема, но она требует пару волокон на каждое соединение.

WDM-модуль (его ещё называют BiDi, «одноволоконный») решает обратную задачу: передаёт и принимает сигнал по одному-единственному волокну, потому что использует две разные длины волны — например, 1310 нм в одну сторону и 1550 нм в другую. Такие модули всегда покупаются парами: один с длиной волны 1310/1550, второй, для противоположного конца линии, — 1550/1310.

На практике для коротких линий такую пару часто держат прямо на складе — например, модели вроде PXT-SFP-W35-3 и её зеркальной пары PXT-SFP-W53-3 (дальность до 3 км).

Здесь кроется частая ошибка новичков: модули путают местами при заказе или при установке. Если на обоих концах линии стоит модуль с одной и той же маркировкой длины волны — связи не будет вообще, порт даже не подсветится линком. Проверять маркировку на корпусе модуля перед установкой — не лишняя перестраховка, а буквально первое, что проверяет любой инженер, если WDM-линия «не поднимается» после монтажа.

Когда WDM важен на практике: волокна в существующем кабеле физически закончились, а протянуть новый кабель дорого или долго — например, кабель уже проложен в кабельной канализации, соседний колодец занят другим оператором, либо линия идёт по воздуху и добавлять ещё одну жилу нет возможности. WDM-модуль экономит ровно половину волокон на линии, и часто это единственный вариант обойтись без новых земляных работ.

Что такое CWDM и когда без него не обойтись

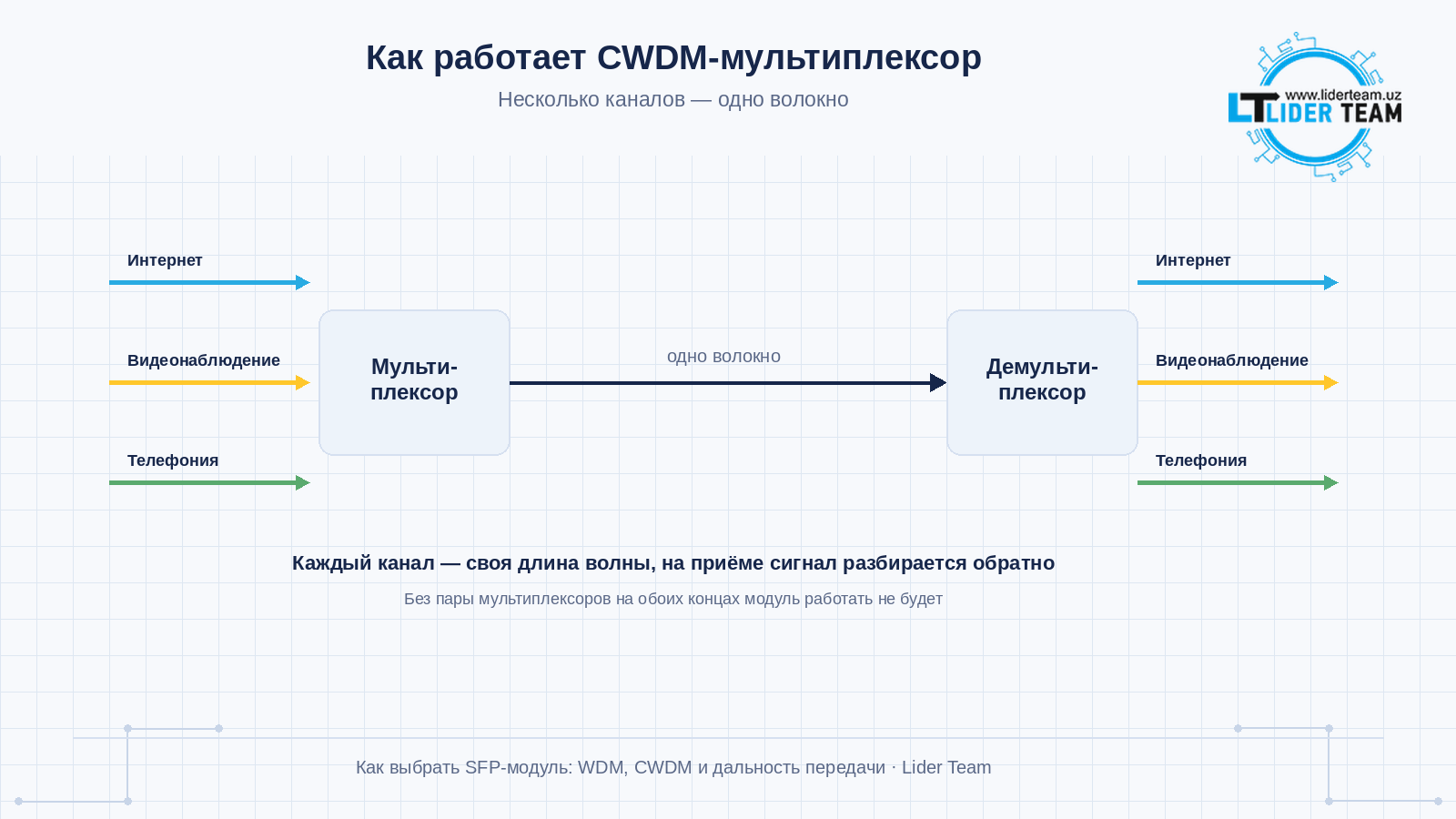

CWDM идёт ещё дальше: вместо одной пары длин волн на одном волокне можно «разложить» сразу несколько независимых каналов — например, интернет, видеонаблюдение и телефонию, каждый на своей длине волны (1470, 1490, 1510 нм и так далее), и свести их в одно волокно через отдельное устройство — мультиплексор/демультиплексор CWDM. На приёмном конце такой же мультиплексор «разбирает» сигнал обратно на отдельные потоки для каждого коммутатора.

Смысл тот же, что у WDM, только масштабнее: не экономия одной пары волокон, а экономия сразу нескольких независимых линий связи на одной паре волокон. Обычно CWDM применяют на протяжённых магистральных участках — между зданиями в разных районах города или между городами, где каждое новое волокно в аренду или в собственность стоит ощутимых денег и времени на согласование.

Стоит понимать ограничение: CWDM-модуль без мультиплексора на другом конце просто не с чем работать — это не отдельное устройство «само по себе», а часть системы. Если решили ставить CWDM, сразу закладывайте в проект пару мультиплексоров на оба конца линии, иначе купленные модули будут простаивать на полке.

SFP, SFP+ и что выше — не только про длину волны

Разговор про WDM и CWDM касается способа передачи по волокну, но есть ещё один параметр, который важен ничуть не меньше, — скорость. SFP поддерживает передачу до 1 Гбит/с. SFP+ — 10 Гбит/с, а следующее поколение, SFP28, — уже 25 Гбит/с. Внешне разъёмы очень похожи, слот на коммутаторе может даже физически принять оба модуля, но электрический интерфейс у них разный: гигабитный SFP-порт коммутатора не «разгонит» модуль SFP+ до 10G, а иногда такой модуль в гигабитном слоте просто не заработает вообще.

На практике это всплывает так: покупают SFP+ модуль под будущий апгрейд, вставляют в текущий гигабитный коммутатор «на всякий случай», а модуль либо не определяется, либо работает не на полной скорости. Проверка простая — смотреть не только на разъём модуля, а на то, что заявлено в характеристиках именно SFP-слота коммутатора: там честно написано, какой класс модулей он поддерживает.

Дальность и оптический бюджет — как читать характеристику

В каталоге у каждого модуля указано что-то вроде «дальность до 20 км (14 дБ)». Второе число — это оптический бюджет: запас мощности сигнала, который модуль может «простить» линии за счёт затухания. В затухание входит всё: сама длина волокна, каждый сварной стык, каждый разъём патч-корда, каждая муфта.

Указанная дальность — это дальность по прямому, качественному волокну без лишних потерь. На практике же километр хорошего одномодового волокна на длине волны 1310 нм съедает примерно 0,35–0,4 дБ, один разъём — ещё 0,3–0,5 дБ, один сварной стык — от 0,05 до 0,3 дБ в зависимости от качества сварки. Если на линии пять-шесть сварок и несколько разъёмов на кроссах, реальный запас по бюджету стоит закладывать процентов на 20–30 меньше паспортной дальности.

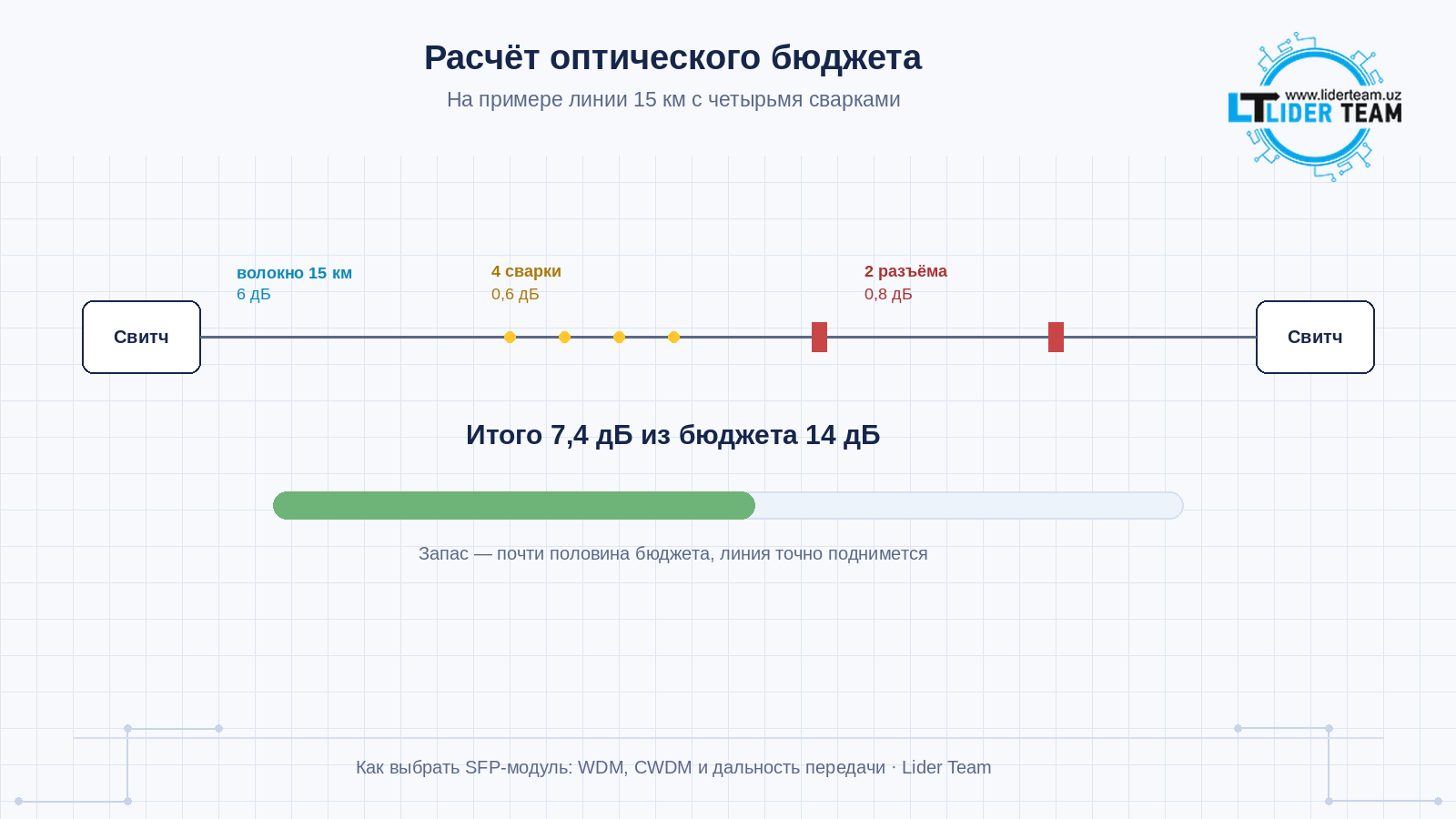

Разберём на цифрах. Модуль на 20 км с бюджетом 14 дБ. Линия по факту — 15 км прямого волокна, но с четырьмя сварками и двумя разъёмами на кроссах по краям. Считаем: 15 км × 0,4 дБ = 6 дБ на само волокно, плюс 4 сварки × 0,15 дБ (среднее) = 0,6 дБ, плюс 2 разъёма × 0,4 дБ = 0,8 дБ. Итого около 7,4 дБ затухания — почти вдвое меньше бюджета в 14 дБ, запас солидный, линия точно поднимется. А вот если бы та же линия шла не 15, а полные 20 км паспортных, да ещё с восемью сварками вместо четырёх — запас сократился бы до пары децибел, и любая грязь на разъёме при подключении патч-корда могла бы всё «съесть». Отсюда практическое правило: модуль всегда берут с запасом дальности, а не впритык под цифру из технического задания.

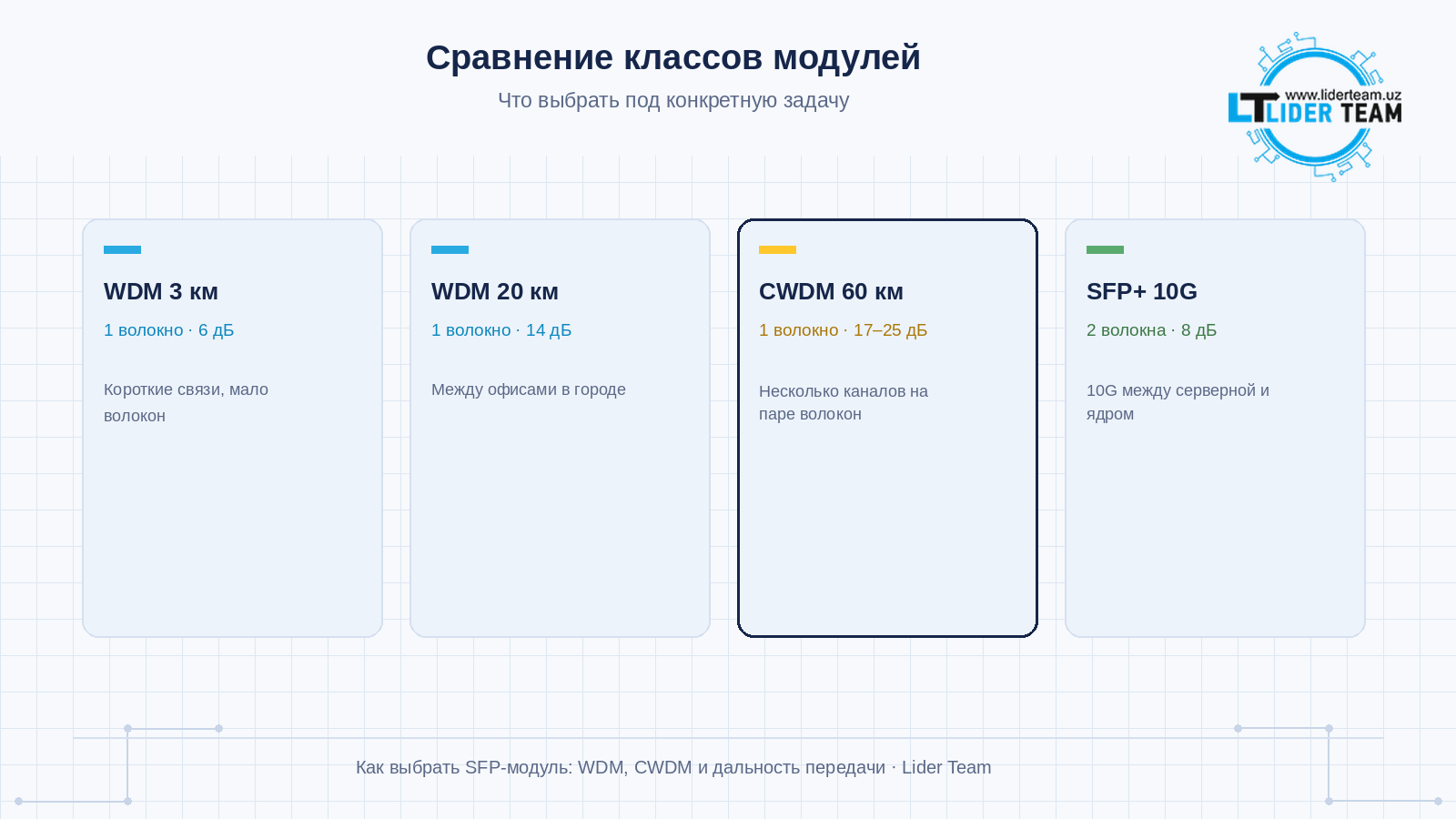

Сравнение по классам

Таблица ниже — не для зубрёжки, а чтобы за секунду понять, в какую сторону смотреть под конкретную задачу.

Типичные ошибки при выборе

Берут дальность впритык. Самая частая ошибка — купить модуль ровно под паспортное расстояние трассы по карте, не заложив запас на реальную трассировку кабеля (она почти всегда длиннее прямой линии), на сварки и на старение разъёмов. Модуль работает в день установки, а через год-два, когда на разъёмах появляется небольшое загрязнение, связь начинает «плавать».

Путают WDM-пару местами. Уже упоминали выше, но это стоит повторить отдельным пунктом — самая обидная ошибка, потому что линия физически исправна, просто модули перепутаны местами при заказе или монтаже.

Берут SFP+ под гигабитный порт «на будущее». Электрически не совместимо, деньги потрачены на модуль, который либо не встанет, либо не заработает на полную.

Не закладывают мультиплексор при заказе CWDM-модулей. Без пары мультиплексоров на обоих концах CWDM-модуль работать не с чем — покупают модуль, а систему собрать не из чего.

Игнорируют совместимость с коммутатором. Большинство модулей стандарта SFP MSA действительно работают почти с любым оборудованием, но у части вендоров (в первую очередь у Cisco и HPE) встречается программная проверка «родного» модуля. Перед массовой закупкой стоит один модуль проверить на реальном оборудовании, а не полагаться только на список совместимости в описании.

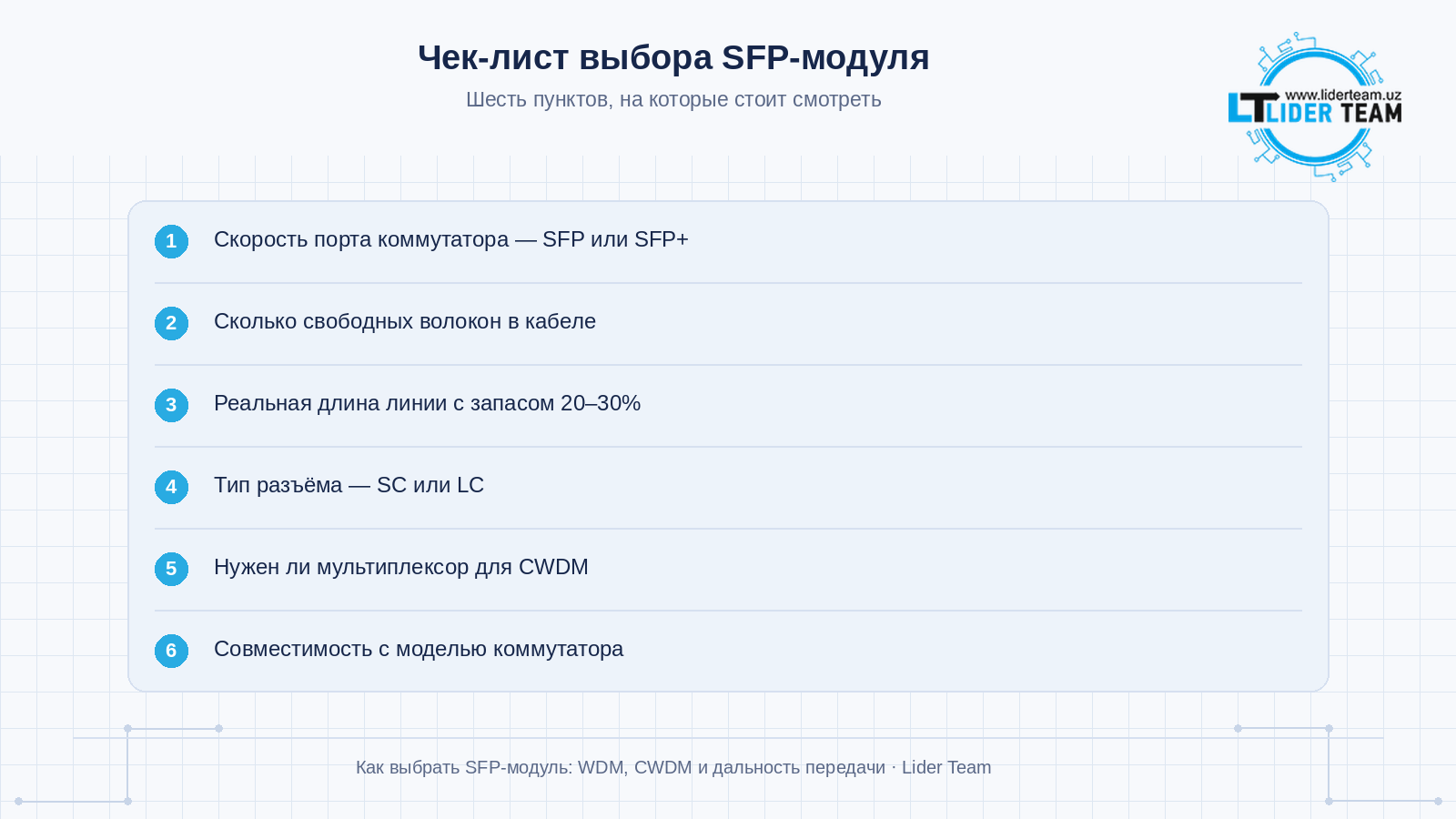

Чек-лист: на что смотреть при выборе

• Скорость порта коммутатора. SFP — до 1 Гбит/с, SFP+ — 10 Гбит/с, SFP28 — 25 Гбит/с.
• Сколько свободных волокон в кабеле. Одно свободное — берите WDM-пару. Два — можно взять обычный SFP, он обычно немного дешевле.
• Реальная длина линии с запасом 20–30% от паспортной дальности, особенно если на трассе несколько сварок.
• Тип разъёма — SC или LC — должен совпадать с тем, что разведено на кроссе и патч-корде на объекте.
• Нужен ли мультиплексор — если решили на CWDM, сразу считайте пару устройств на оба конца линии, а не только модули.
• Совместимость с коммутатором. Модули стандарта SFP MSA работают с оборудованием большинства вендоров — Cisco, Huawei, Mikrotik, Juniper, но у конкретной модели и прошивки стоит свериться заранее.

Если у коммутатора, помимо оптического аплинка, есть ещё и PoE-порты для камер или точек доступа — бюджет по питанию считается отдельно, не по числу портов. Разбирали отдельно, как правильно посчитать PoE-бюджет.

Если у оборудования нет SFP-слотов, а линию нужно вывести на оптику, выручит медиаконвертер; проверить готовую линию и найти проблемное место поможет оптический рефлектометр, а когда одного гигабита или десяти станет мало — стоит посмотреть, когда пора на 40G и 100G.

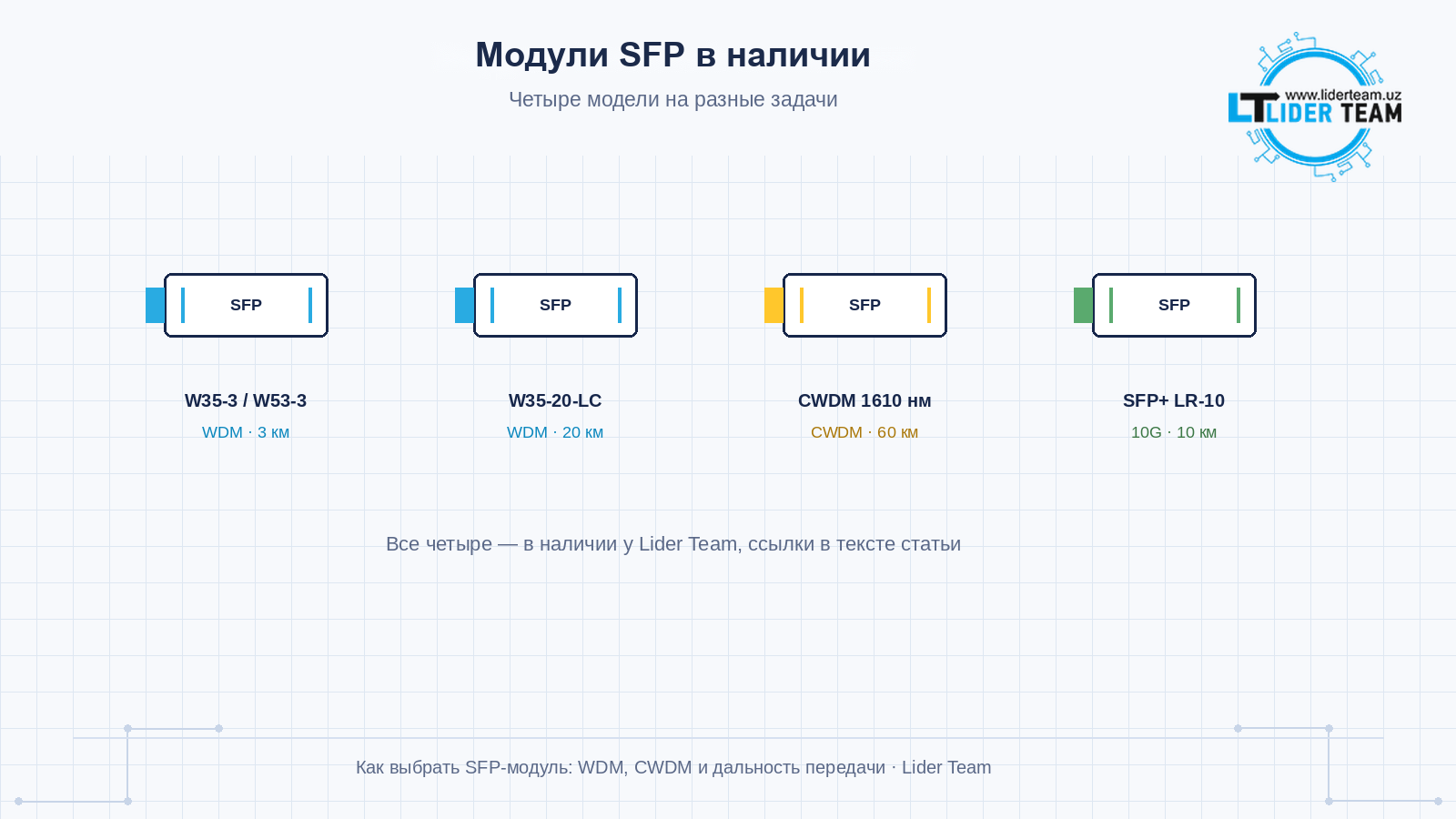

Что в наличии у Lider Team

Если после всего этого нужны ориентиры по конкретным моделям: для короткой связи на одном волокне обычно берут пару PXT-SFP-W35-3 и PXT-SFP-W53-3, для линии подлиннее — PXT-SFP-W35-20-LC на 20 км, для магистрали с несколькими каналами на одной паре волокон — модуль SFP CWDM на 60 км (SNR-SFP-C61-60), а для перехода на 10-гигабитный аплинк — SFP+ модуль на 10 км. Точные характеристики и наличие на складе удобнее смотреть прямо на карточках — они обновляются в реальном времени, в отличие от любой статьи.

Частые вопросы

Чем SFP отличается от SFP+?

SFP поддерживает скорость передачи до 1 Гбит/с, SFP+ — 10 Гбит/с. Внешне разъёмы одинаковые. Обычный SFP на 1G работает в большинстве портов SFP+ (порт переходит на 1 Гбит/с), а вот модуль SFP+ в гигабитном SFP-порту на 10G не заработает. Поэтому перед покупкой смотрите, какую скорость поддерживает порт коммутатора.

Можно ли использовать WDM-модуль вместо обычного SFP на два волокна?

Не напрямую. WDM-модуль работает только в паре с другим WDM-модулем на противоположном конце линии, с зеркальными длинами волн. С обычным SFP на одном конце связи не будет.

Что случится, если реальное затухание линии превысит оптический бюджет модуля?

Сигнал ослабнет ниже чувствительности приёмника. Связь станет нестабильной — начнутся потери пакетов и обрывы — либо пропадёт полностью, порт коммутатора покажет отсутствие линка.

Когда точно нужен CWDM, а не просто WDM?

Когда по одной паре волокон нужно пустить не одно, а сразу несколько независимых соединений — например, для разных зданий или разных служб — и физически докупить волокно нельзя или дорого.

Нужен ли отдельный мультиплексор для CWDM или это встроено в модуль?

Нужен отдельно, и на оба конца линии. Сам CWDM SFP-модуль формирует сигнал только на своей длине волны, а свести несколько длин волн в одно волокно и потом разделить их обратно — задача мультиплексора/демультиплексора, это отдельное устройство.

Как понять, что модуль подойдёт именно к моему коммутатору, до покупки?

Проверить в характеристиках коммутатора тип и максимальную скорость поддерживаемых SFP-слотов, а по конкретной модели модуля — список протестированной совместимости с вендорами на странице товара. Если вендор коммутатора известен своей программной проверкой «родных» модулей — безопаснее сначала попробовать один модуль, прежде чем заказывать партию.

Подойдут ли модули Pixietech к оборудованию других вендоров?

Да, они выпускаются по открытому стандарту SFP MSA и совместимы с оборудованием большинства вендоров сетевого оборудования — точный список для конкретной модели указан на странице товара.
