Как работают и какие бывают сетевые коммутаторы

В современном мире, где интернет — неотъемлемая часть существования, локальная сеть служит его внутренним каркасом, обеспечивая стабильность и связь. Если роутер принято считать «сердцем» любой сети, то коммутатор – это ее «мозг». Именно с его помощью несколько ПК или других систем соединяются в единую локальную сеть, позволяющую обмениваться данными между устройствами. Грамотный подбор коммутатора гарантирует не только быстрый обмен данными, но и создание гибкой, развивающей сети, способной увеличивать свою производительность. В этой статье разберём, что такое сетевые коммутаторы, как они устроены, их виды, а также расскажем, как выбрать оборудование, идеально отвечающее вашим запросам.

Описание и принцип действия сетевого коммутатора

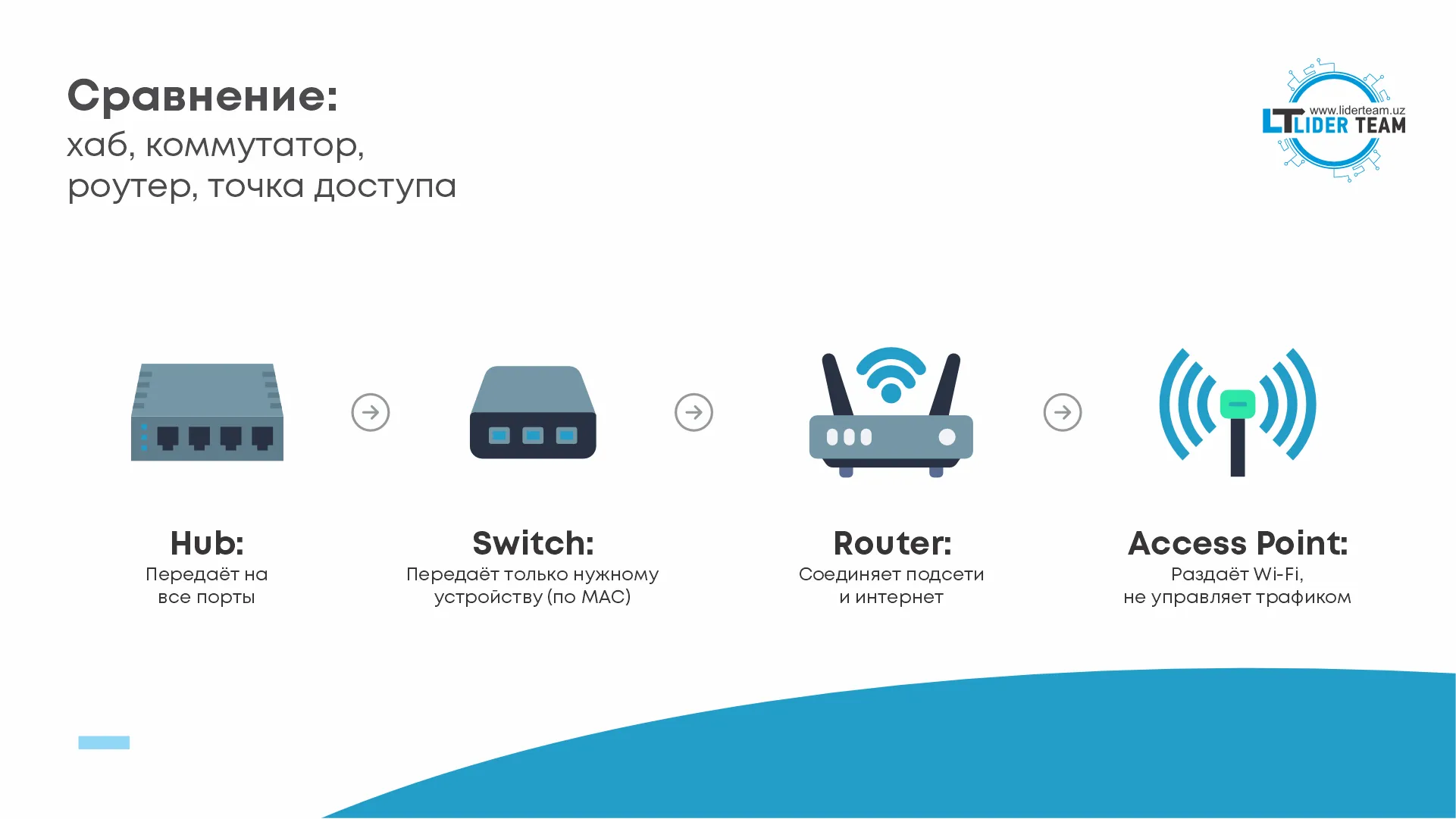

Итак, что такое сетевой коммутатор или как его еще называют «свитч»? Это активный аппаратный компонент системы, который соединяет устройства в локальной сети, работая на втором уровне модели OSI (канальный уровень). Он анализирует пакеты, считывает MAC‑адрес отправителя и получается — перенаправляет пакеты только туда, куда нужно. В отличие от хаба, который кидает данные всем сразу, свитч выбирает нужный порт. Это делает сеть быстрее и безопаснее — лишний трафик даже не знакомится с девайсом.

Внешне свитч представляет собой металлическую или пластиковую коробку в форм-факторе 19‑дюймовой стойки или более компактных настольных размеров. На его передней панели размещен ряд портов Ethernet типа RJ-45 (для подключения при помощи витой пары) или SFP (для оптоволокна), сопровождаемых LED‑индикаторами активности и скорости соединения. Как правило, гнезда для подключения располагаются с одной стороны, тогда как разъемы для питания и подключения интернета – с другой. Задняя панель может иметь дополнительные интерфейсы для оптических модулей, вентиляционные решётки, интерфейсы для осуществления мониторинга, а также крепления для фиксации в стойках или на DIN‑рейке.

Основные функции

Чтобы понять, зачем нужен сетевой коммутатор, следует разобраться в основных функциях, которые выполняет эта техника:

• маршрутизация и коммутация пакетов данных;
• использование таблиц коммутации;
• изучение адресов сетевых устройств посредством прослушивания трафика и сохранение данных о портах, на которых он находится;
• фильтрация трафика;
• разделение сетевых сегментов на виртуальные локальные единицы.

Применение коммутатора позволяет повысить безопасность и производительности сети, улучшить управление трафиком, обеспечивая всех подключенных пользователей высокой скоростью передачи данных. Однако, это далеко не все возможности, которыми обладает описанная техника.

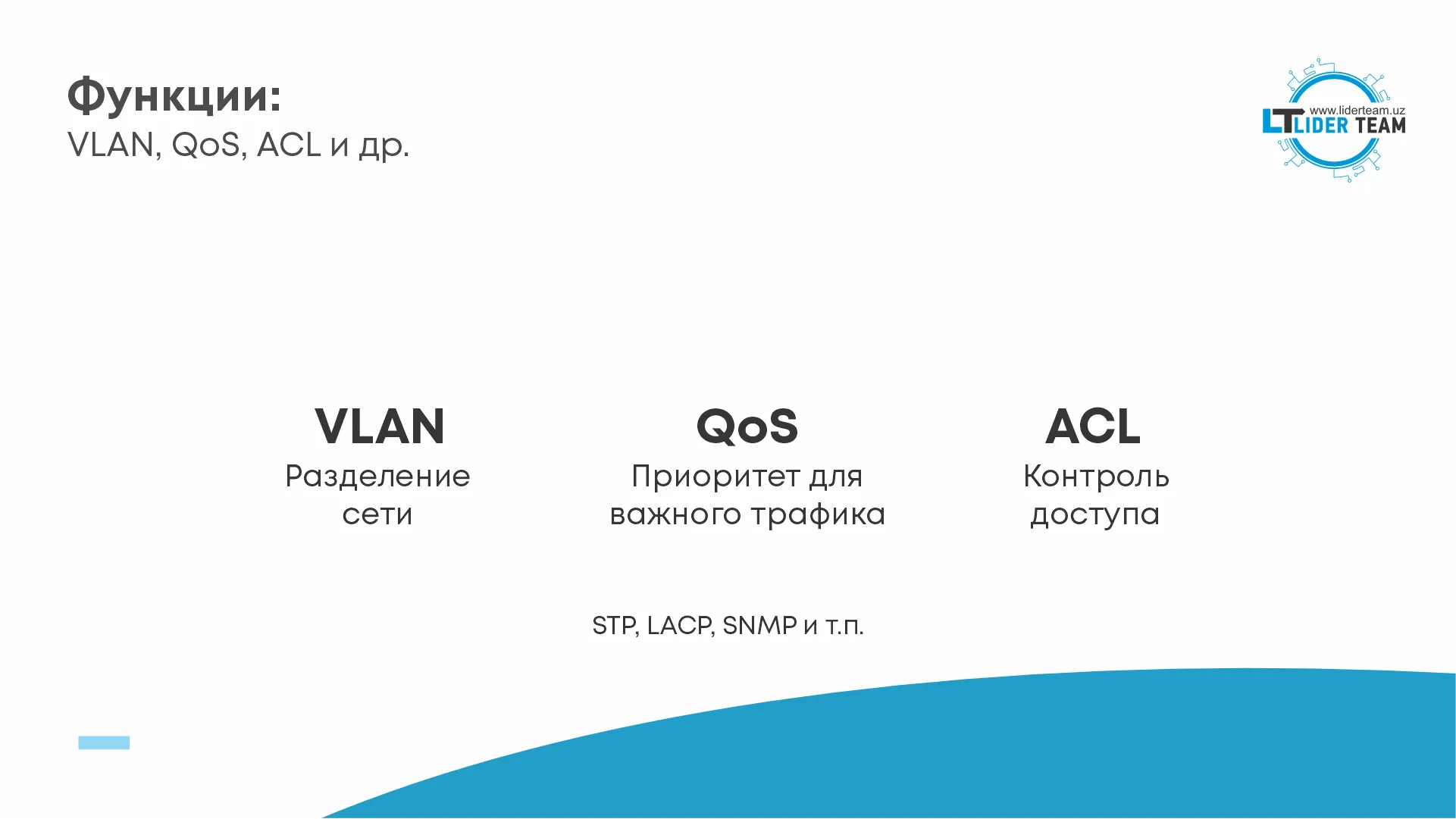

Специальные возможности

Коммутаторы сети предоставляют спектр особых функций, выходящих далеко за рамки простой передачи пакетов:

• VLAN (802.1Q, QinQ, Private VLAN) – позволяет логически сегментировать сеть, создавая до 4 000 виртуальных доменов, изолируя трафик и повышая безопасность;
• QoS – обеспечивает приоритизацию трафика (8 очередей, CoS/DSCP, SP/WRR), что гарантирует качество VoIP, видео и критичных транзакций, ограничивая полосу на портах и перекрасив метки пакетов;
• EEE и управление PoE – позволяют автоматически снижать энергопотребление ненагруженных портов или устройств, сохраняя в режиме ожидания;
• Зеркалирование портов (SPAN/RSPAN) – дублирует трафик одного или VLAN‑сегмента на мониторинговый порт, облегчая диагностику, обеспечение безопасности и работу IDS/проб, без нарушения основного потока;
• Защита от штормов и DoS-атак – включает фильтрацию broadcast/multicast/unicast по kbps/pps, storm control, привязку IP‑MAC‑port, DHCP/ARP snooping и Port Security, что препятствует перегрузке сети и предотвращает злоумышленников от угроз.

Благодаря этой функциональности коммутаторы не просто соединяют устройства — они управляют потоками, повышают надёжность сети, оптимизируют энергопотребление и встраивают в инфраструктуру механизмы мониторинга и защиты.

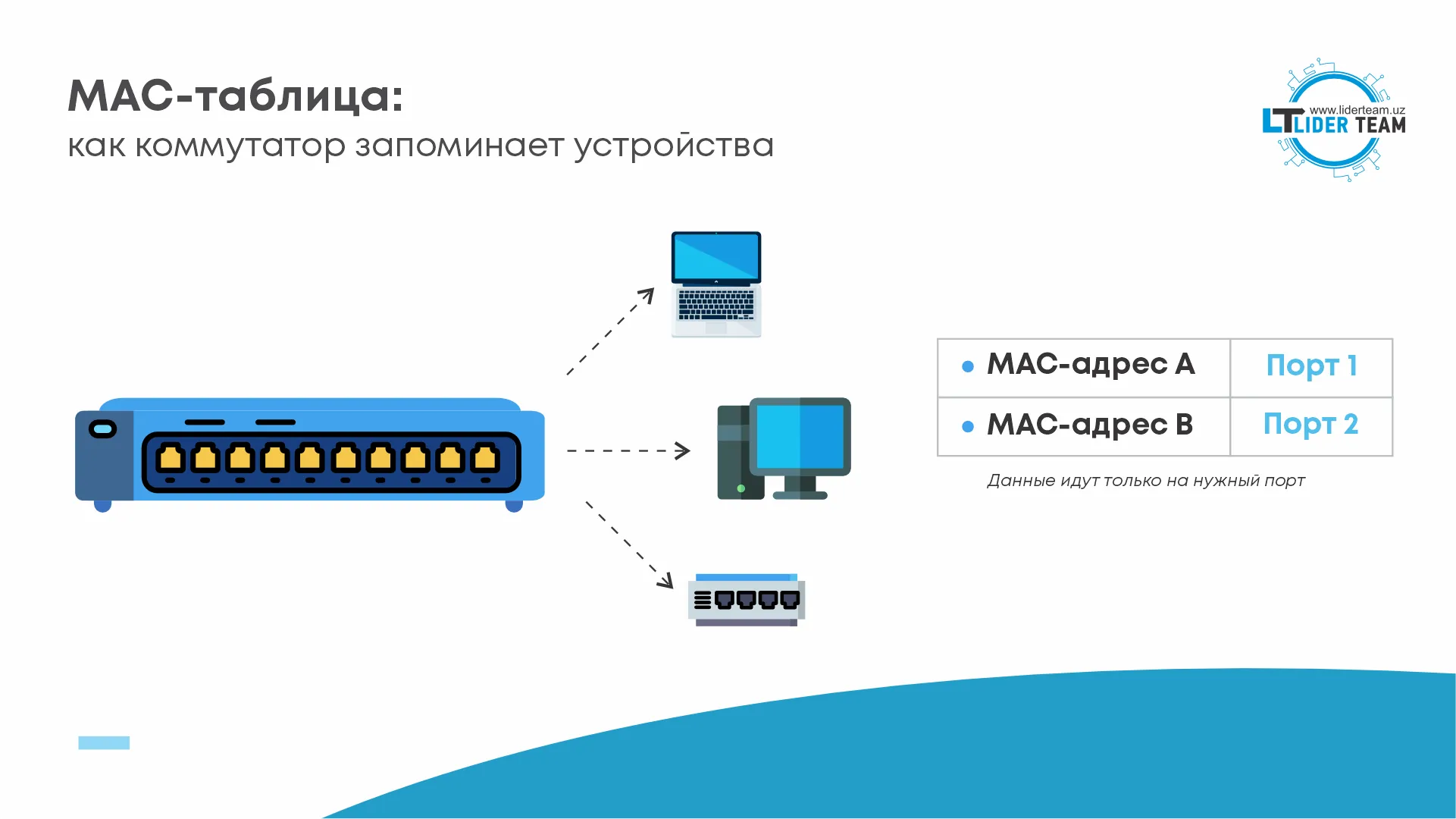

Как работает сетевой коммутатор: MAC‑таблица и режимы передачи

Принцип работы коммутатора Ethernet заключается в построении динамической MAC‑таблицы – перечня всех MAC-адресов, зафиксированных при подключении. Благодаря этим данным свитч четко видит, какое устройство подключено и через какой порт. Получив информацию от девайса, свитч анализирует MAC-адрес назначения с данными таблицы, затем направляет пакет данных нужному порту, но при этом информация, адресованная определенному устройству в сети, отбрасывается для повышения безопасности сети и исключения перегрузок.

Когда фрейм с неизвестным MAC‑адресом назначения приходит — коммутатор выполняет флуд и пересылает его на все порты VLAN, кроме входного, чтобы найти нужный узел, а затем добавляет запись о порте, с которого пришёл ответ. В случае асимметричной передачи, когда фреймы в одном направлении идут по одному пути, а в другом — по другому, возникают ситуации, при которых MAC‑таблица на отдельных коммутаторах не обновляется корректно, что приводит к дополнительному флуду. Все записи в MAC‑таблице стареют через определённый интервал (например, 300 с), чтобы освобождать место и избегать перегруженности. Если поступает слишком много уникальных MAC‑адресов (например, при флоте устройств или при атаке MAC‑флудом), таблица может переполниться, после чего коммутатор переходит к режиму hub‑mode и начинает рассылать фреймы на все порты. Именно такая логика работы MAC-таблицы, выбор режимов и алгоритмы аренжирования делают коммутатор незаменимым мозговым узлом внутри любой локальной сети.

Сетевой принцип управления

Сетевой принцип управления коммутатора сети заключается в использовании различных технологий и протоколов для эффективного управления трафиком, обеспечения безопасности и оптимизации работы сети.

Основные аспекты сетевого управления коммутатора:

1. Управление трафиком: анализирует и управляет трафиком, проходящим через него, с использованием различных методов фильтрации и классификации пакетов данных. Это включает разделение трафика по MAC-адресам, IP-адресам, протоколам или портам, что позволяет определить приоритеты и правила для обработки пакетов данных.
2. Управление доступом: может ограничивать доступ к определенным ресурсам сети для определенных устройств или пользователей, предотвращая несанкционированный доступ и обеспечивая безопасность сети.
3. Поддержка протоколов управления: поддерживает различные протоколы управления, такие как SNMP (Simple Network Management Protocol), которые позволяют администраторам сети мониторить и управлять устройствами в сети.
4. Конфигурация и управление: предоставляет интерфейсы для настройки и управления, включая веб-интерфейс, интерфейс командной строки (CLI), Telnet, SNMP и другие. Это позволяет администраторам сети настраивать параметры коммутатора в соответствии с требованиями сети.

Уровни коммутаторов в архитектуре сети

Коммутаторы распределяются по уровням в иерархической архитектуре сети, создавая чёткую и надёжную структуру:

• Access (доступ) — точка, в которой коммутаторы подключают конечные устройства, обеспечивая VLAN‑сегментацию, механизм 802.1X для безопасности и PoE‑питание. Они минимизируют стоимость порта и управляют политиками безопасности L2, включая STP, ACL и авторизацию аппаратов;
• Aggregation (агрегация) — слой, собирающий трафик от множества access‑коммутаторов. Эти устройства обеспечивают меж-VLAN маршрутизацию, QoS‑политику, балансировку нагрузки и фильтрацию трафика. Часто реализованы в виде пар с избыточным подключением к ядру, чтобы масштабировать сеть и повысить отказоустойчивость;
• Core (ядро) — «скелет» сети, где находятся высокопроизводительные свитчи с пропускной способностью 10 Gbps и выше. Их задача — быстро передавать трафик между агрегированными сегментами и обеспечивать максимальную доступность. Здесь акцент на минимальный латентность и высочайшую надёжность, с резервными путями и питанием.

Таким образом, архитектура access‑aggregation‑core с мультилейером обеспечивает масштабируемость, безопасность, упрощённое управление и баланс между стоимостью портов и производительностью всей сети.

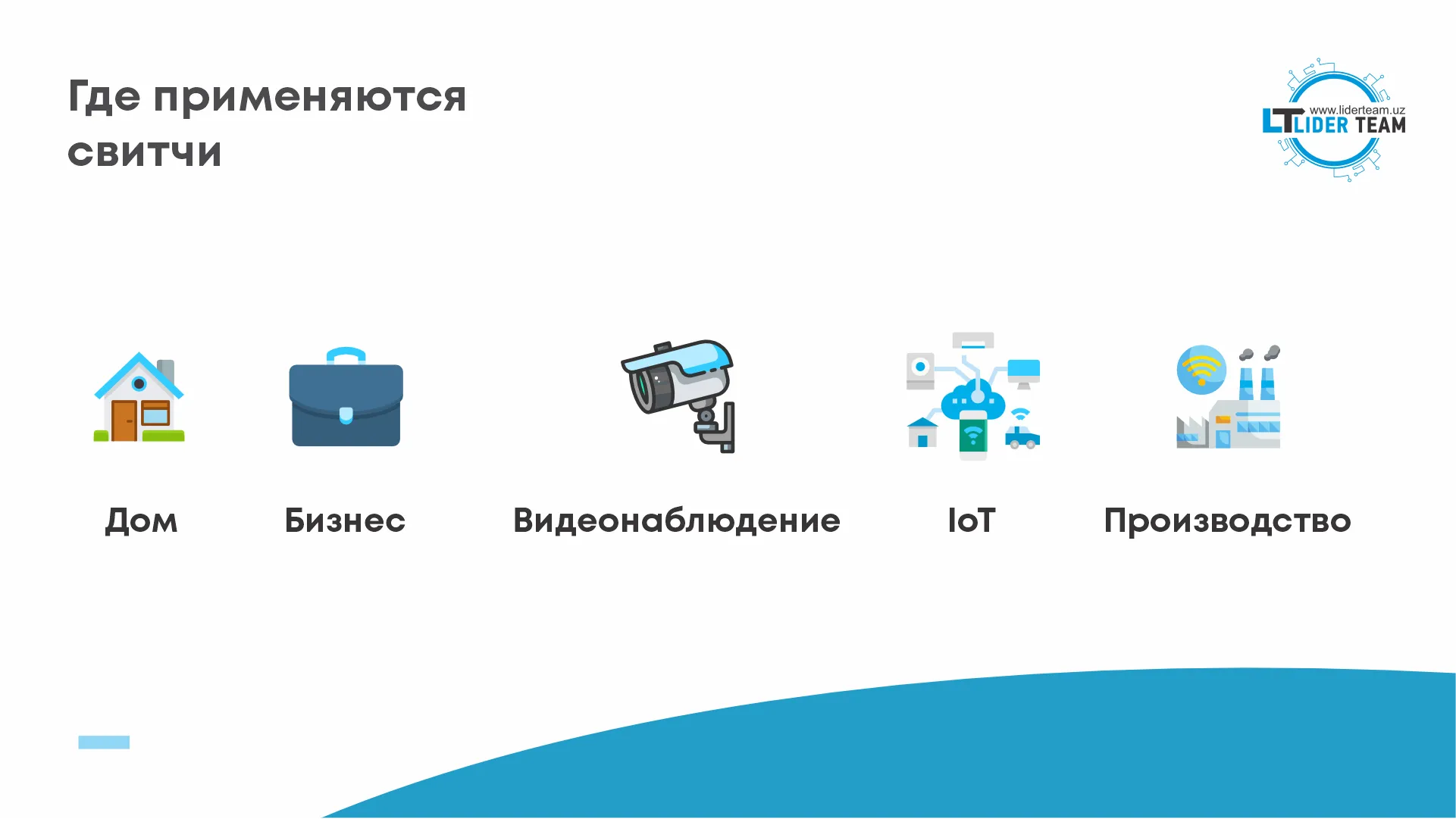

Где используется сетевой коммутатор

Помимо домашнего применения, сетевой свитч широко применяется также в офисных помещениях, корпорациях, кампусных инфраструктурах для создания локальной сети с объединением различного офисного оборудования: ПК, принтеров, сканнеров, IP-телефонов, серверов. В ЦОД (центрах обработки данных) свитчи применяются для создания масштабируемых кластеров серверов, где они выполняют функции маршрутизации трафика, балансировки нагрузки, виртуализации и безопасности на скоростях до 400 Gbps. В IoT‑среде коммутаторы обеспечивают надёжные PoE‑подключения для тысяч сенсоров и устройств, сегментируют трафик, контролируют доступ по 802.1X и VLAN для обеспечения безопасности «умных» узлов, а также позволяют гибко масштабировать инфраструктуру беспроводных систем и автоэнергетики.

Помимо этого, коммутаторы нередко применяются в системах видеонаблюдения, поскольку способны передавать и питание, и данные по одному кабелю, что существенно упрощает и удешевляет монтаж камер, избавляет от необходимости проведения розеток и снижает беспорядок в проводке. Это позволяет размещать камеры в любых удобных местах без привязки к электросети и легко расширять систему, просто добавляя новое оборудование в сеть.

Сегодня коммутаторы сети широко применяются на промышленных объектах, так как способны работать без сбоев в тяжелых условиях. Они выдерживают экстремальные температуры (от –40 до +75 °C), пыль, влагу, вибрации и электромагнитные помехи, соответствуя стандартам IP и промышленным нормам. Их устойчивость к скачкам напряжения и двойное питание (резервирование) позволяют работе оборудования не останавливаться даже при отключении электричества. Кроме того, многие модели поддерживают функции кольцевой топологии и быстрое переключение (оверстек, STP), что продлевает время автономной работы в аварийных условиях.

Виды коммутаторов

Существует несколько типов коммутаторов сети, разделяемых по различным признакам в зависимости от задач и условий применения: по форм-фактору, по уровню управления, специализации. Рассмотрим все типы свитчей, чтобы сравнить их характеристики и определить наиболее оптимальную для выбора модель.

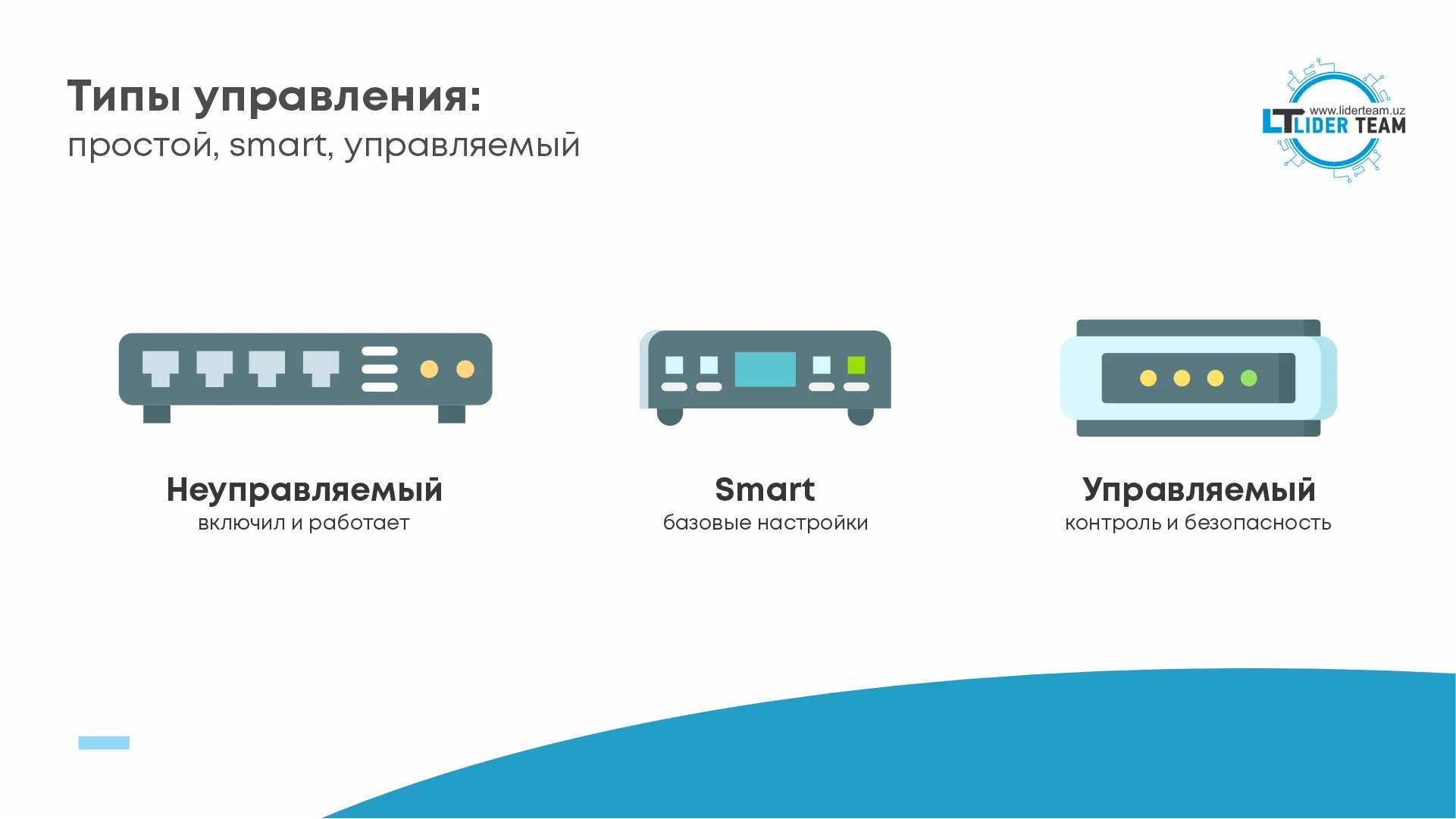

По управлению

Исходя из типа управления свитчи бывают:

• Неуправляемые коммутаторы: это оборудование без интерфейса настройки, VLAN или QoS, которое работает в автоматическом режиме без прямого участия пользователя, используется преимущественно для маленьких сетей, подходит для подключения домашнего ПК, ТВ, принтеров в небольшой квартире; если к сетевому коммутатору подключается большое количество устройств, его пропускная способность резко уменьшается;
• Управляемые: требуют взаимодействия с пользователем через сетевой интерфейс, оснащены VLAN, ACL, SNMP, маршрутизацией (L3), балансировкой и защитой от петель (Spanning Tree), идеальный выбор для корпоративных сетей, дата‑центров и крупных офисов;
• Умные: оснащены базовым веб-интерфейсом, VLAN, простейшим QoS и мониторингом, идеальны для малого бизнеса, где нужно немного порядка в сети, но нет ИТ‑отдела.

По форм-фактору

Исходя из физического размера, формы и способа установки, свитчи бывают следующих типов:

• Фиксированные: представленные в виде блока с фиксированным количеством портов, также бывают управляемые, умные и неуправляемые;
• Стековые: представляют собой несколько физических устройств, которые управляются как одно — один IP и общие настройки, практичны в применении тем, что удобно масштабировать сеть;
• Модульные: представляют собой шасси, куда можно вставлять модули: порты, охлаждение, питание, модули SFP, отличаются максимальной гибкостью и доступной стоимостью.

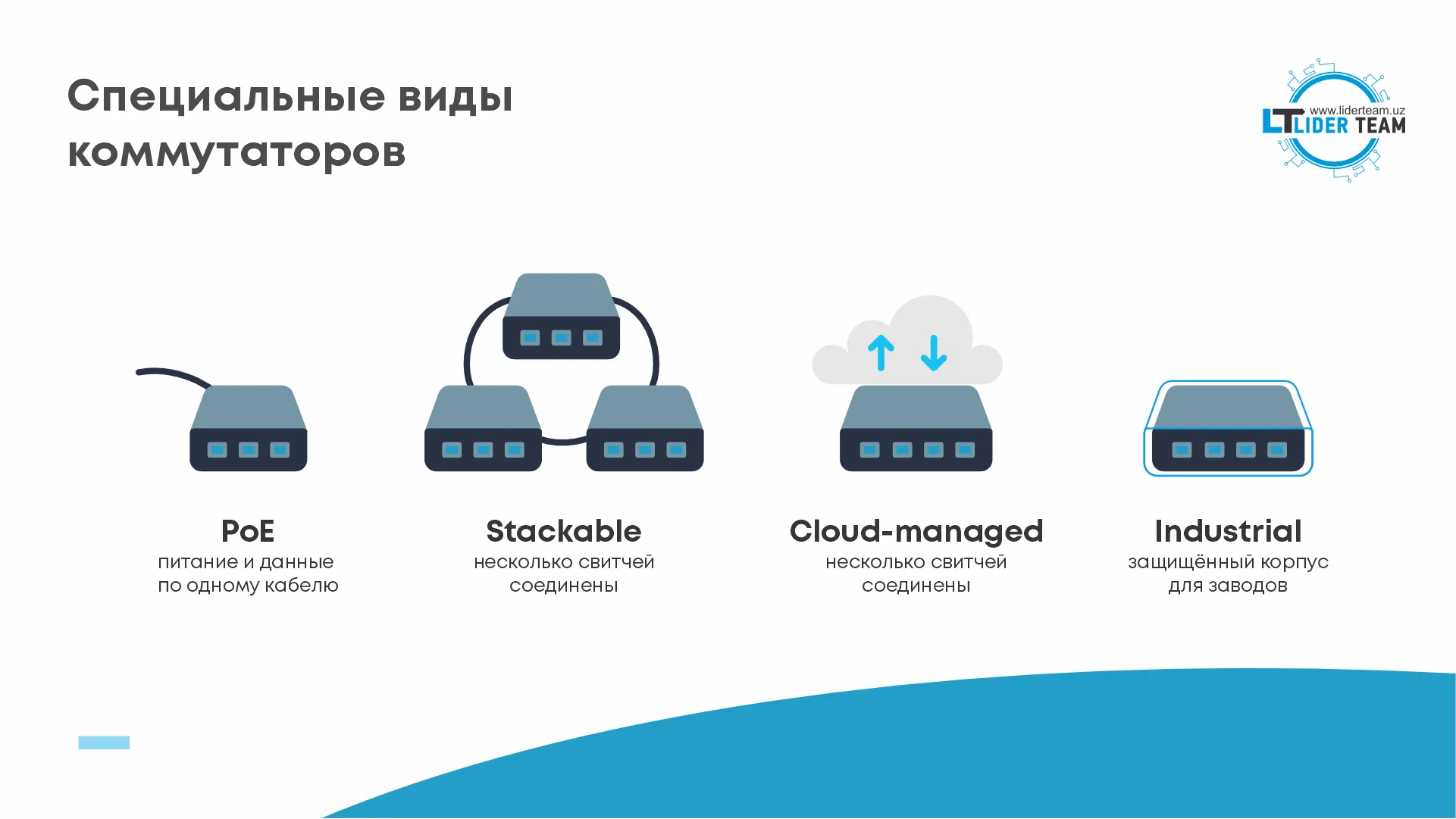

По специализации

Исходя из выполняемых задач, свитчи разделяются на следующие виды:

• PoE: передают питание устройствам (IP‑камеры, точки доступа) по тому же кабелю, различают PoE, PoE+, PoE++ в зависимости от рабочей мощности;
• Cloud‑managed (облачные): осуществляют настройку и контроль через облачный сервис, без необходимости в локальном интерфейсе, практичны в применении для множества объектов в разных местах;
• Industrial (промышленные): узкоспециализированные аппараты, рассчитанные на работу в пыльных помещения, при температуре от –40 до +75градусов, с высоким уровнем вибрации; могут разделяться на управляемые или неуправляемые, с защитой IP‑класса.

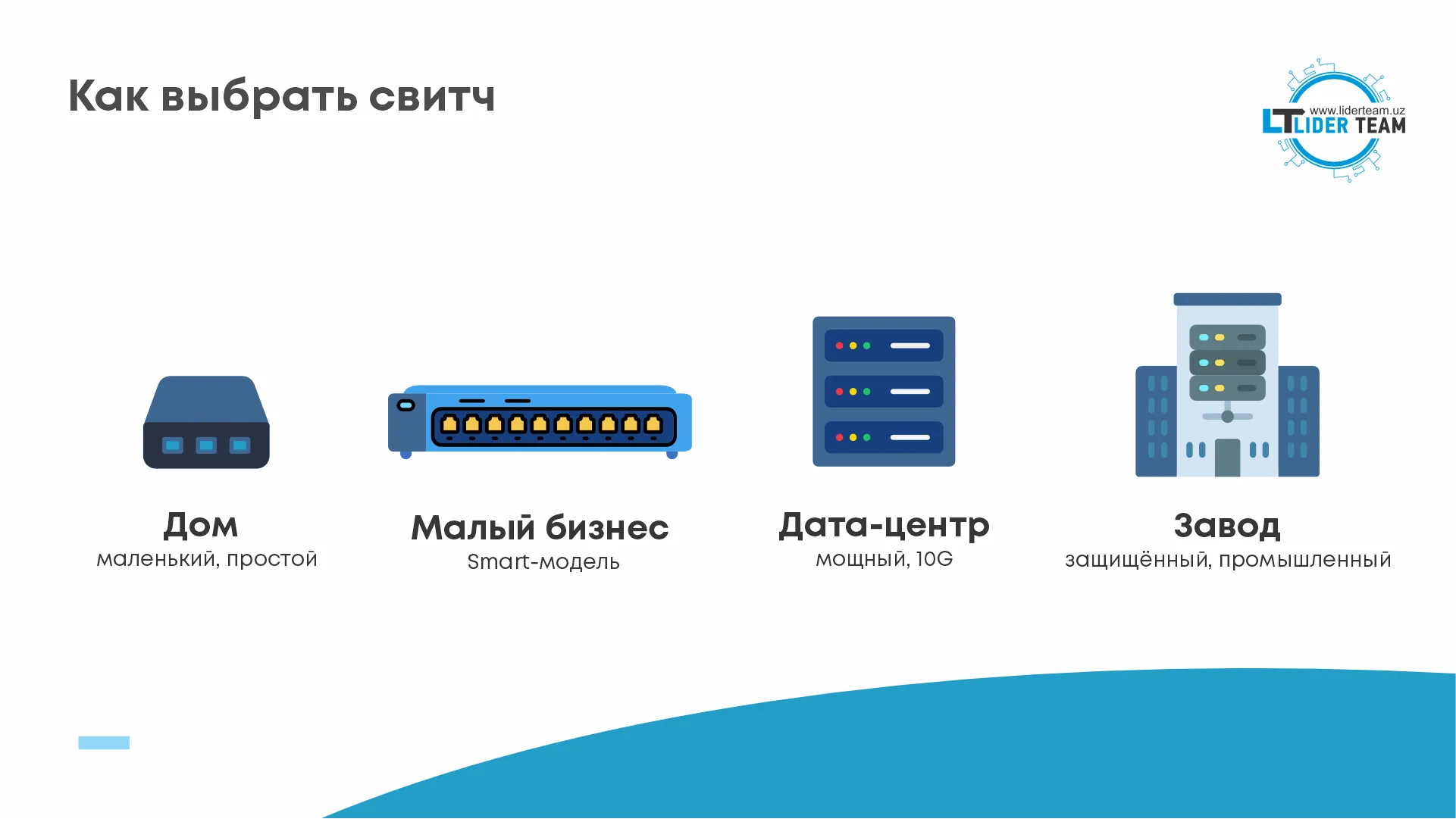

Как выбрать сетевой коммутатор

При выборе оптимального свитча локальной сети, важно ориентироваться на следующие основные параметры коммутатора:

• пропускная способность (коммутационная матрица) — должна значительно превышать суммарный объём трафика всех портов, чтобы избежать узких мест и задержек;

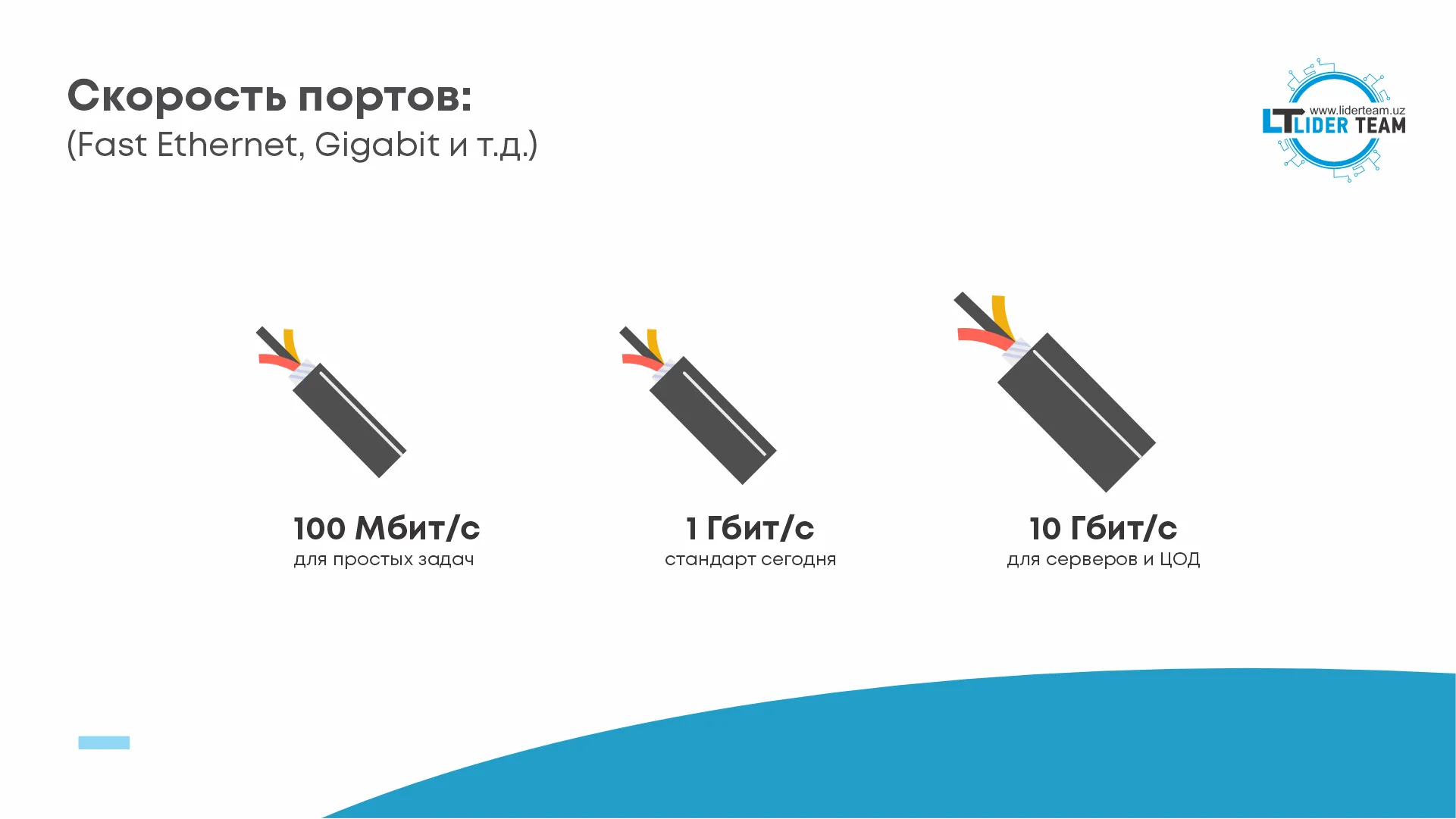

• скорость передачи информации — определяется исходя из личных запросов и вероятного масштабирования;
• количество и тип портов — подумайте не только о настоящем числе устройств, но и о будущем росте; учтите наличие RJ‑45, SFP и PoE‑портов, особенно если планируются IP‑камеры или точки доступа;
• управляемость — управляемые коммутаторы предоставляют функции VLAN, QoS, мониторинга и безопасности, что важно для корпоративных и сложных сетей, в то время, как неуправляемые работают в автоматическом режиме и идеально подходят для малых сетей;
• форм-фактор и дополнительные возможности — стекирование, защита PoE‑бюджета, грозозащита и энергоэффективности помогают сделать сеть надёжной и экономичной;
• производитель – выбирайте бренды, хорошо зарекомендовавшие себя на рынке, с учетом его опыта, каталога, качества товаров и соотношением с ценой.

Подобрав коммутатор с учётом этих пунктов, вы получите модель, оптимально соответствующую задачам, бюджету и планам по росту инфраструктуры.

Заключение

Коммутатор — универсальный инструмент для самых разных сетевых задач: от домашнего интернета до масштабных корпоративных инфраструктур и промышленных систем. Правильно подобранный свитч не просто решает задачи подключения — он становится фундаментом устойчивой, масштабируемой и экономичной сети, способной воспринимать новые вызовы. Поэтому перед решением о покупке сетевого коммутатора, рекомендуем тщательно ознакомиться с его функционалом, возможностями и дополнительными параметрами, чтобы понять, какой коммутатор выбрать для дома, а какой – для офиса, торговой сети или производства.
