Модульный ИБП или моноблочный: что выбрать при росте нагрузки
Чем модульный ИБП отличается от моноблочного, когда он окупается, что такое N+1 и байпас, какие ошибки делают при выборе при росте нагрузки.
Пока в серверной стоит пара стоек, вопрос «какой ИБП взять» решается быстро: посмотрели на нагрузку, взяли аппарат с запасом, поставили в стойку. Но бизнес растёт — появляются новые серверы, коммутаторы, видеонаблюдение, и однажды выясняется, что ИБП, который казался большим, работает почти на пределе. Тогда и всплывает вопрос, из-за которого проектировщики спорят годами: брать обычный моноблочный ИБП или модульную систему, которую можно наращивать по частям. Разберём разницу так, чтобы выбор был понятен и без инженерного диплома.

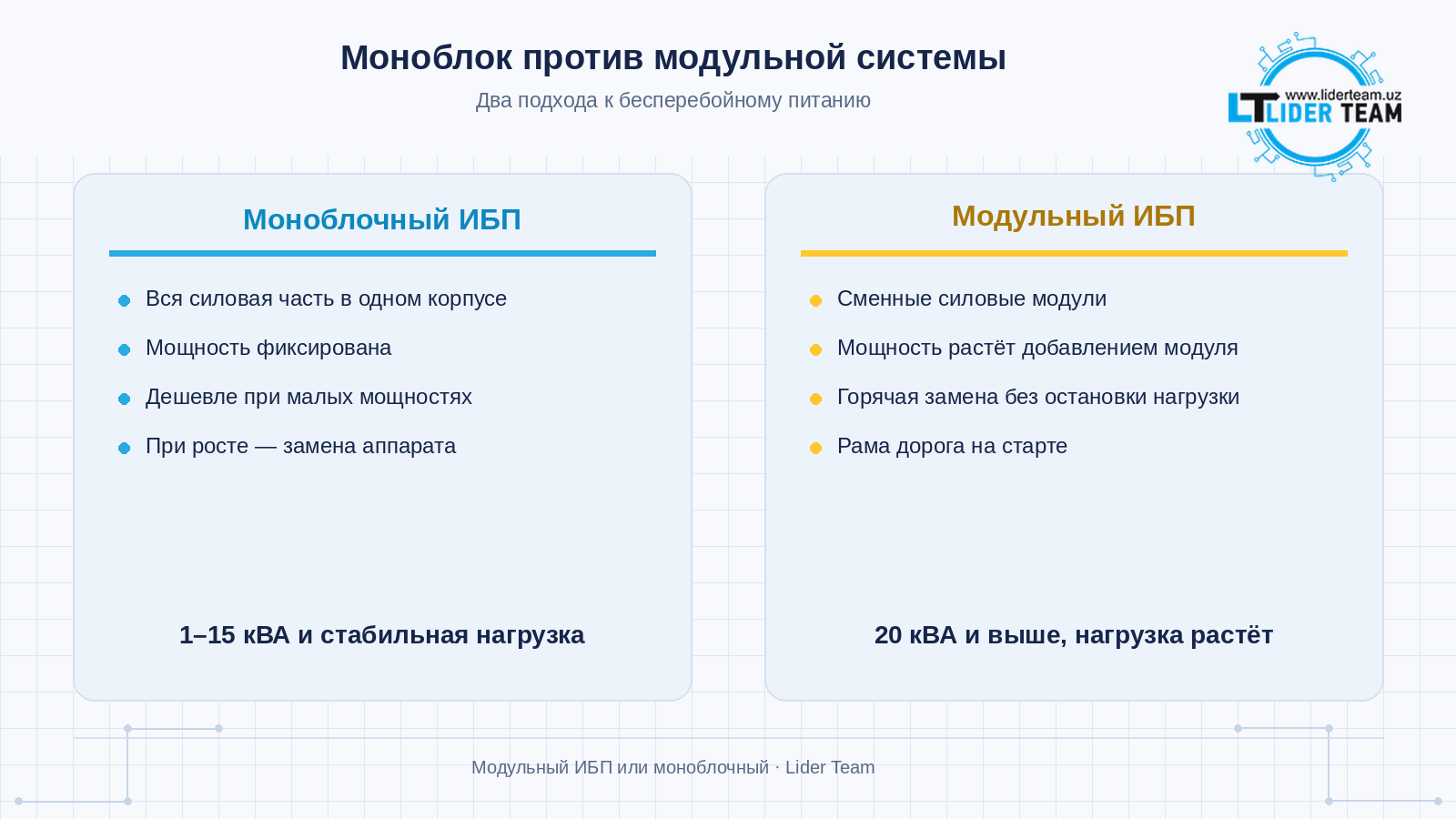

Что такое моноблочный ИБП
Моноблочный ИБП — это один корпус, внутри которого всё вместе: выпрямитель, инвертор, зарядное устройство и, как правило, батареи (или разъёмы для внешних). Мощность у него фиксированная: купили аппарат на 6 кВА — получили 6 кВА, а увеличить её можно только заменой корпуса на более мощный. Это классика: понятная, хорошо изученная и относительно недорогая при небольших и средних мощностях.
Плюсы моноблока очевидны. Цена за киловатт при небольших мощностях ниже: нет лишних шасси, шин и контроллеров. Установка проще — один аппарат, одна подводка, одно обслуживание. Для нагрузки до нескольких киловатт, которая заранее известна и вряд ли сильно вырастет, моноблок — почти всегда разумный выбор.
Что такое модульный ИБП
Модульный ИБП устроен как конструктор. Есть шасси (силовая рама) и сменные силовые модули — каждый со своим выпрямителем и инвертором, обычно на 10–50 кВА. Нужна мощность побольше — вставляете ещё один модуль в свободный слот; нужен запас по надёжности — добавляете модуль сверх расчёта. Модули можно менять «на горячую», не отключая нагрузку. Батареи чаще всего вынесены в отдельные шкафы.
Главная идея модульной схемы — масштабируемость и резервирование внутри одного аппарата. Отсюда и её слабые стороны: рама с шинами и контроллерами стоит дорого сама по себе, ещё до покупки первого модуля, поэтому при малых мощностях модульная система невыгодна.
Сначала о главном: чем «модульность» не является
Модульность — это не про тип преобразования. И моноблочные, и модульные ИБП для серверных чаще всего строят по схеме on-line (двойное преобразование): нагрузка всегда питается от инвертора, а сетевое напряжение выпрямляется, «очищается» и превращается заново. Это защищает от скачков, провалов и помех. Аппараты line-interactive (линейно-интерактивные) — это отдельный класс для небольших нагрузок: они дешевле и подходят для офисных ПК и сетевого оборудования на 0,5–3 кВА. Поэтому выбор «моноблок или модульный» обычно начинается с вопроса, о каких мощностях вообще речь. Для нескольких рабочих мест и роутера нужен просто небольшой ИБП, а модульный принцип становится осмысленным, только когда мощности измеряются десятками киловатт.
Байпас и сервисный режим: за что на самом деле платят
Отдельная тема — байпас. Это обходной путь, по которому питание идёт мимо инвертора напрямую от сети. Он нужен в двух случаях: при перегрузке или неисправности ИБП (автоматический байпас) и при обслуживании (ручной, или сервисный, байпас). Наличие ручного сервисного байпаса означает, что ИБП можно обесточить и обслужить, не отключая нагрузку. У модульных систем встроенный байпас обычно есть в базе; у моноблоков — зависит от модели, и на это стоит смотреть отдельно, потому что без него любая замена батарей превращается в плановое отключение сервера.
Три типовых сценария
Небольшой офис: 5–8 компьютеров, сетевое оборудование, маленький сервер, общая нагрузка около 1–2 кВт. Здесь достаточно одного моноблочного ИБП с запасом 30–40%, а вопрос модульности не стоит вообще.
Серверная предприятия: несколько серверов, СХД, коммутаторы, нагрузка 8–15 кВт, при этом остановка недопустима, а рост вероятен. Это территория, где стоит смотреть в сторону модульной системы или хотя бы параллельных моноблоков с резервом.
Растущий мини-ЦОД: 20 кВт и выше, стойки добавляются по мере роста. Здесь модульная система с резервом N+1 почти всегда оправдана: она растёт вместе с залом и переносит замену модулей без остановок. Если вы как раз строите такую площадку, полезно заранее прикинуть и бюджет питания для активного оборудования вроде PoE-коммутаторов, которые добавляют нагрузку сверх серверной.

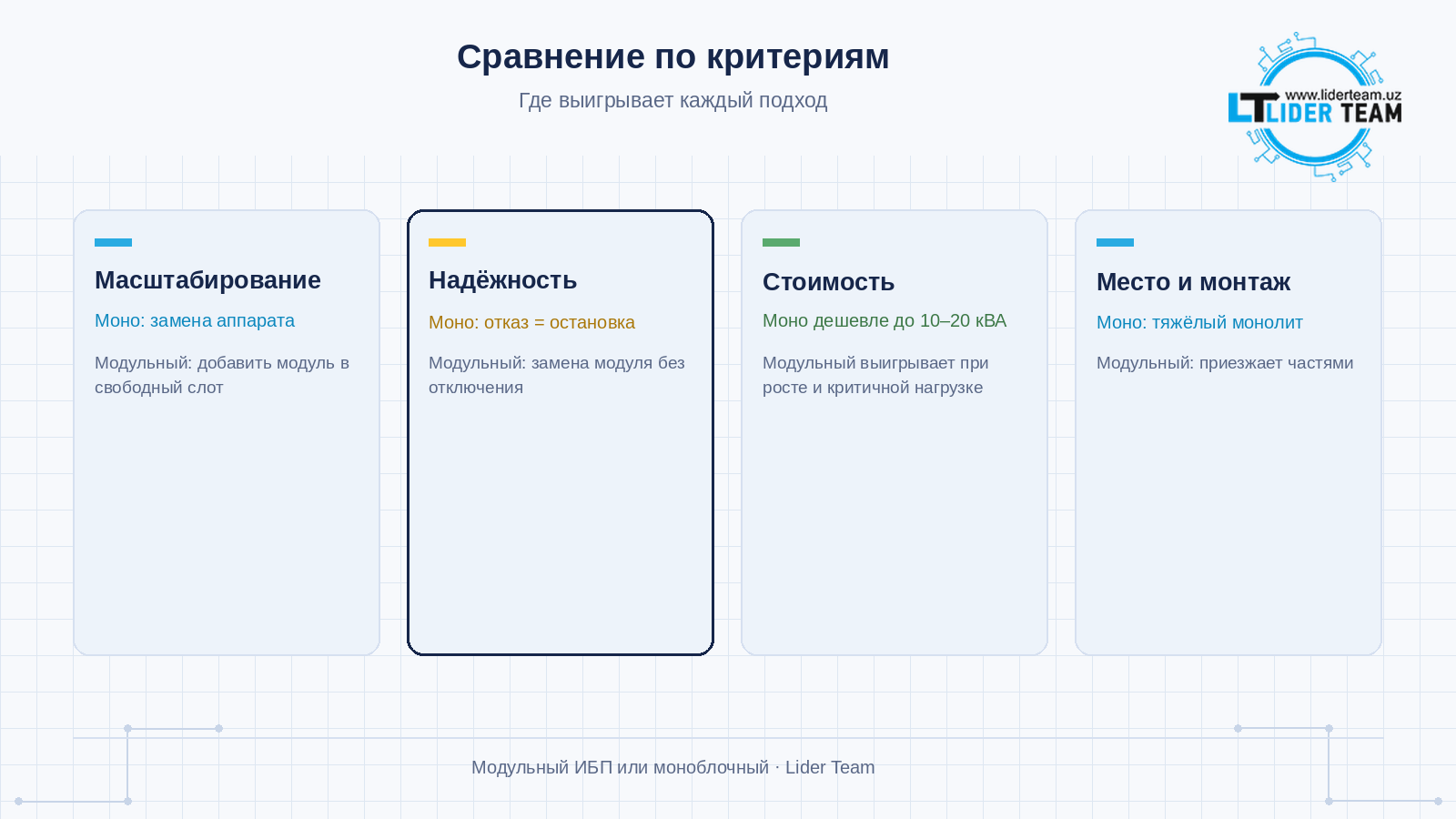

Сравнение по главным критериям
Масштабирование. У моноблока мощность растёт заменой аппарата, у модульной системы — добавлением модуля. Если нагрузка через два-три года вырастет вдвое, у модульного ИБП это дополнительная покупка одного блока, у моноблока — новый ИБП (а старый идёт в резерв или на другие задачи).
Надёжность и обслуживание. Отказ силового блока моноблока — это остановка всего аппарата и, если нет байпаса, отключение нагрузки. В модульной системе вышедший из строя модуль вынимают и вставляют исправный без остановки питания. Время восстановления сокращается с часов до минут.
Стоимость. Для мощностей до 10–20 кВА моноблок почти всегда дешевле. Модульная система начинает выигрывать там, где важна непрерывность и вероятен рост, — то есть в серверных и небольших ЦОД.
Место и вес. Моноблок большой мощности — тяжёлый и громоздкий монолит. Модульная система приезжает частями, её проще занести и собрать в тесном помещении.
Эффективность. Модульные системы позволяют держать загрузку модулей в «зелёной зоне» КПД: нагрузка распределяется между несколькими модулями, а неиспользуемые могут уходить в режим ожидания. У моноблока, выбранного «с запасом на вырост», КПД в первые годы работы бывает ниже из-за малой загрузки.
Как посчитать, когда модульный ИБП окупается

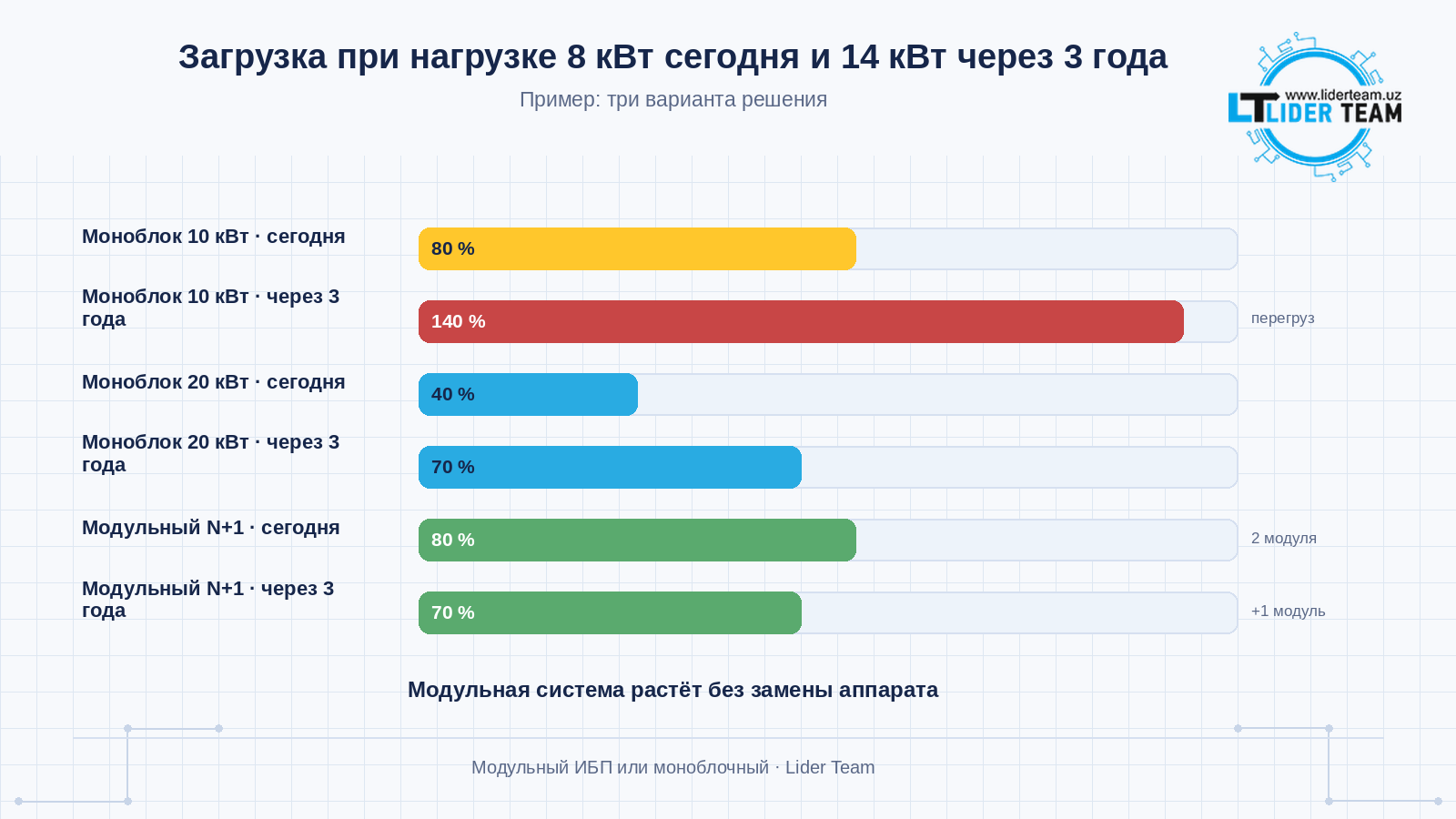

Пример. Нагрузка сейчас 8 кВт, через три года ожидается 14 кВт. Вариант А — моноблок 10 кВА: он закроет текущую нагрузку, но через три года его придётся заменить. Вариант Б — моноблок сразу на 20 кВА с запасом: хватит, но первые годы он работает с загрузкой 40% и «греет воздух». Вариант В — модульная система: рама на 40 кВА с двумя модулями по 10 кВт сегодня (с резервом N+1) и добавлением третьего модуля через три года.
Если считать за 5–7 лет, вариант В нередко оказывается выгоднее варианта А (нет замены аппарата) и надёжнее варианта Б (резерв по модулям и лучший КПД на малой нагрузке), хотя стартовая цена у него самая высокая. Но если нагрузка не растёт и стоит на уровне 3–6 кВт, моноблок всё равно окупится быстрее — модульная рама просто не успеет себя оправдать.
Про резервирование: что такое N+1
N+1 — это схема, при которой количество модулей на один больше, чем требуется нагрузке. Если нужно 20 кВт, а модуль даёт 10 кВт, ставят три модуля вместо двух: два работают, третий — резерв. При выходе любого модуля нагрузка не теряется. В моноблочных системах то же достигается параллельным включением двух аппаратов (1+1), но это значит две полных единицы со всей стоимостью и весом.
Что происходит с нагрузкой, когда ИБП «сдаёт»
Полезно заранее представить, что будет в худшем случае. Если на моноблоке без байпаса выйдет из строя инвертор, нагрузка останется без питания сразу, и восстановление — это вызов сервиса, ожидание запчасти и часы простоя. Если на аппарате есть автоматический байпас, нагрузка переключится на сеть без защиты, и вы продолжите работу, но без гарантии от скачков. В модульной системе вышедший модуль изолируется, остальные подхватывают его долю, и вы даже можете не заметить сбоя, пока не увидите сообщение в мониторинге. Именно эта разница в поведении в худшем случае и оправдывает разницу в цене для критичной нагрузки.
Типичные ошибки при выборе
Берут модульный ИБП «на всякий случай» для маленькой нагрузки. Рама стоит как отдельный аппарат, и если вы не планируете расти до десятков киловатт, это переплата.
Берут моноблок «на вырост» с огромным запасом. Он будет годами работать на 20–30% загрузки — КПД низкий, шума и тепла больше, а нужный запас в реальности так и не потребуется.
Забывают про батареи. И в моноблочной, и в модульной схеме время автономии определяется ёмкостью батарей, а не мощностью самого ИБП. Нередко расчёту силовой части уделяют неделю, а на батареи не остаётся ни времени, ни бюджета.
Не учитывают, где будет стоять ИБП. Мощный моноблок нельзя внести в узкую дверь, а модульной раме нужна перекладка полов или отдельное помещение с вентиляцией.
Не планируют обслуживание. Батареи меняют раз в 3–5 лет, и на этот момент нужен доступ, отключаемый байпас и понимание, кто и когда это делает.

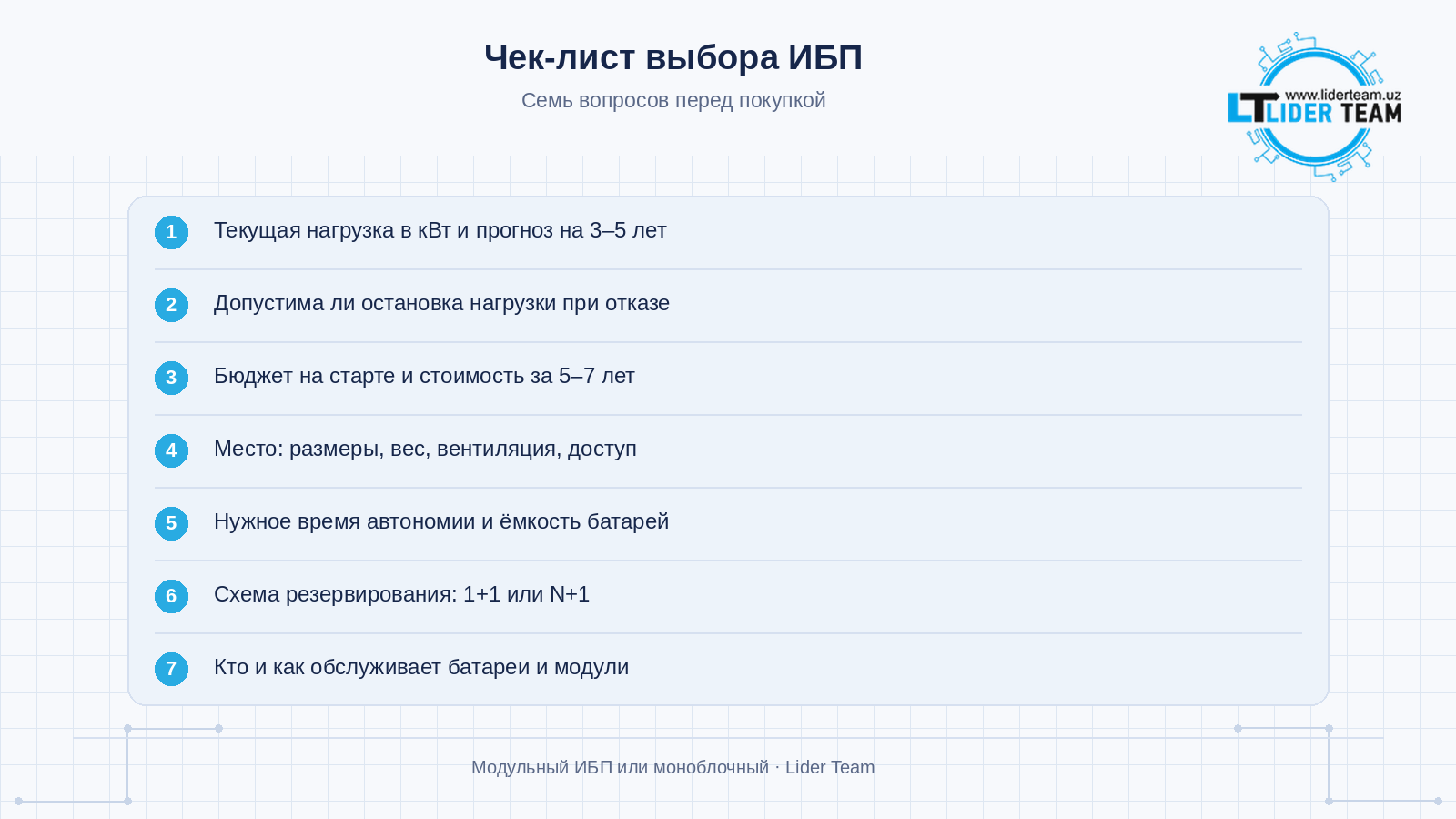

Чек-лист: как выбрать между моноблоком и модульной системой
Текущая нагрузка в кВт и прогноз на 3–5 лет.
Критичность: допустима ли остановка нагрузки при отказе ИБП.
Бюджет на старте и стоимость владения за 5–7 лет.
Место установки: размеры, вес, вентиляция, доступ.
Требуемое время автономии и ёмкость батарей.
Схема резервирования: 1+1 у моноблоков или N+1 у модульной системы.
Кто и как будет обслуживать: замена батарей и модулей.
Что мы можем предложить
В этой статье мы не привязываемся к конкретным моделям — мощность и схему резервирования нужно подбирать под вашу нагрузку. Если вам нужно подобрать источник бесперебойного питания под нагрузку, пришлите список оборудования и его мощность — поможем с расчётом.
Частые вопросы
Чем модульный ИБП принципиально отличается от моноблочного?
У моноблока вся силовая часть в одном корпусе, и мощность фиксирована. У модульного она набирается из сменных модулей, которые можно добавлять и заменять без остановки нагрузки.
С какой мощности имеет смысл модульная система?
Ориентир — от 10–20 кВА и выше, когда важны непрерывность питания и рост нагрузки. Для небольших нагрузок моноблок обычно выгоднее.
Что такое «горячая» замена модуля?
Замена вышедшего из строя силового модуля на исправный без отключения ИБП и без остановки питания подключённого оборудования.
Можно ли нарастить мощность моноблочного ИБП?
Обычно нет: корпус рассчитан на фиксированную мощность. Увеличить её можно, заменив аппарат или поставив второй параллельно, если модель поддерживает параллельную работу.
От чего зависит время автономии?
От ёмкости батарей и мощности нагрузки. Чем больше нагрузка и меньше ёмкость, тем короче автономия. Мощность самого ИБП на время автономии напрямую не влияет.
Как часто нужно менять батареи?
Обычно раз в 3–5 лет, в зависимости от условий эксплуатации и температуры. При высокой температуре срок службы сокращается.
Чем on-line ИБП отличается от line-interactive?
On-line постоянно питает нагрузку через инвертор, поэтому переключения при пропаже сети не происходит вовсе. Line-interactive питает нагрузку напрямую от сети с коррекцией напряжения и переходит на батареи за считаные миллисекунды. Первый — для серверных и критичных нагрузок, второй — для офисной техники.
Сколько модулей ставить в модульный ИБП на старте?
Столько, чтобы покрыть нагрузку плюс один резервный модуль (схема N+1). Остальные слоты остаются свободными под будущий рост.
Нужен ли ИБП, если в здании есть генератор?
Да. Генератор запускается за десятки секунд, а нагрузка не должна отключаться на это время. ИБП «перекрывает» паузу до выхода генератора на режим.
