Оптические кроссы

Изделия, предназначенные для разъемного соединения оконцованных многоволоконных оптических кабелей и шнуров, называются оптическими кроссами. Соединения осуществляются через специальные розетки (адаптеры). Данные устройства относятся к пассивному сетевому оборудованию. Они представлены в виде:

панелей;
коробок;
сборок.

Для производства оптических кроссов используются прочные материалы (пластик, устойчивый к механическим воздействиям, или сталь).

Функционал и назначение оптических кроссов

Изделия разделяются на стоечные и настенные. Каждый тип оборудования используется для создания сетей определенного типа. Однако общее назначение кроссов заключается в выполнении следующих задач:

коммутации подводимых оптоволоконных кабелей с адаптерами;

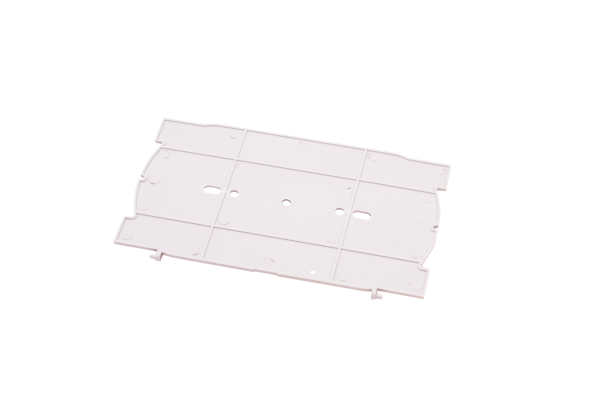

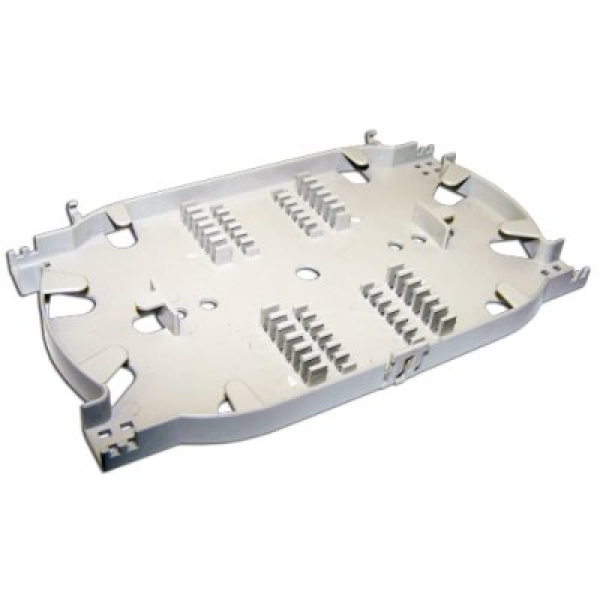

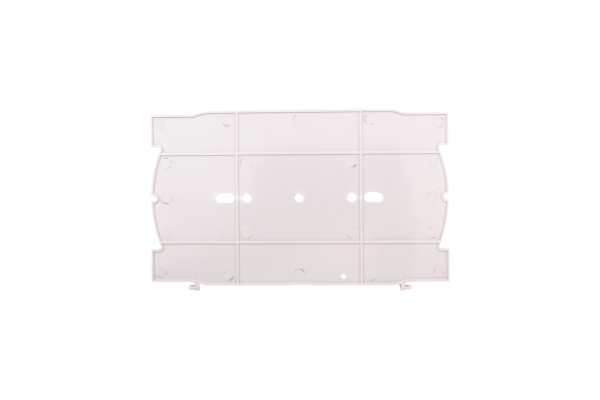

укладки излишков кабелей в сплайс-кассеты;
надежного фиксирования и защиты сварных соединений;
удобного и быстрого доступа к кабелям для выполнения дополнительных работ.

Конструкция изделий покрывается специальными составами, обеспечивающими защиту материала от коррозии. Высокий уровень защиты сводит воздействие влаги, пыли и механических воздействий на оптический кабель к минимуму.

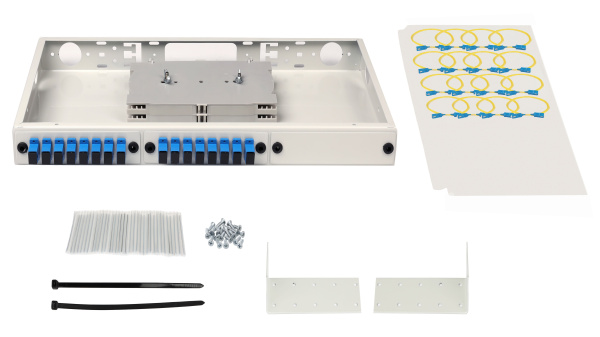

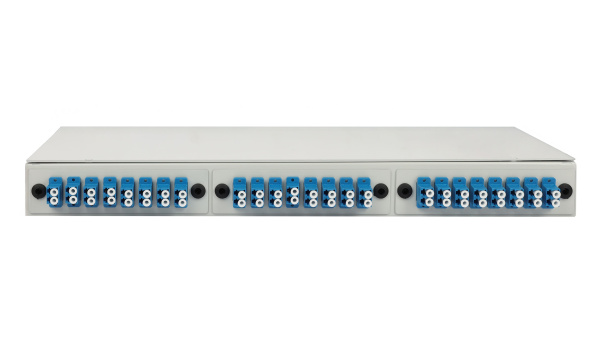

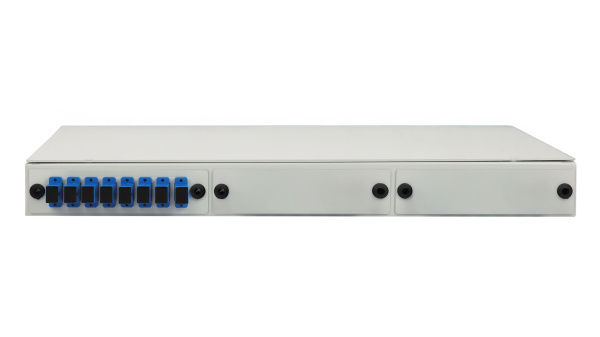

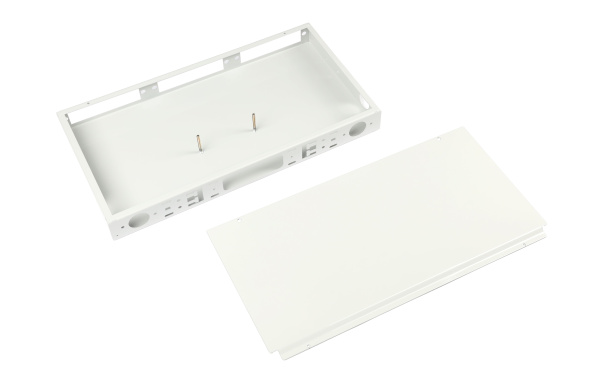

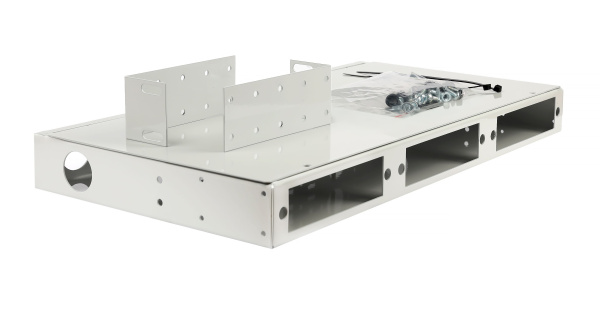

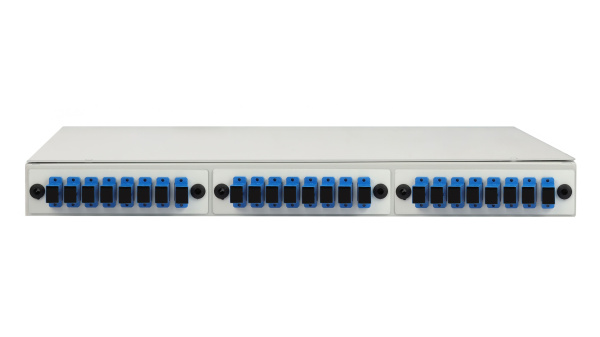

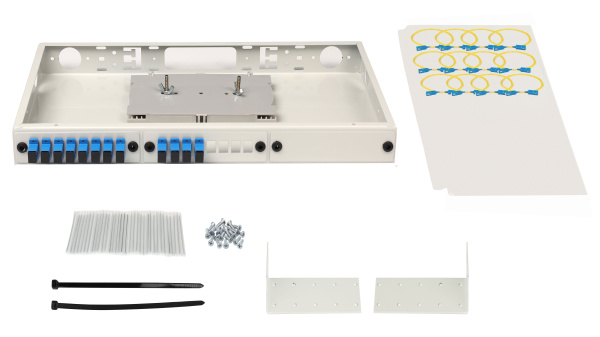

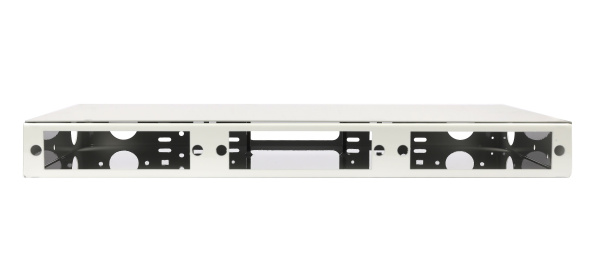

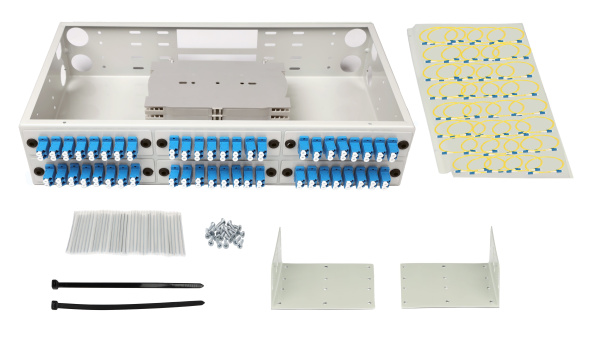

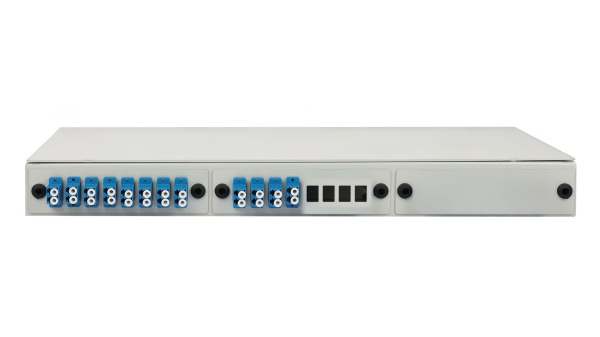

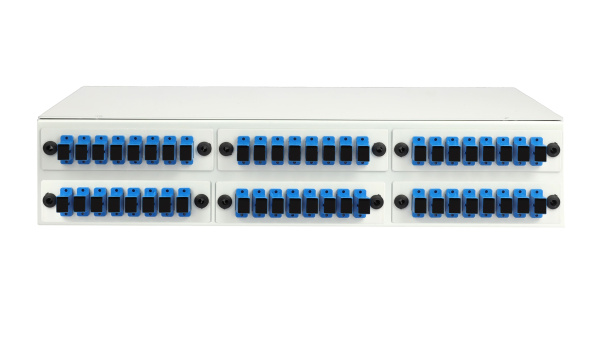

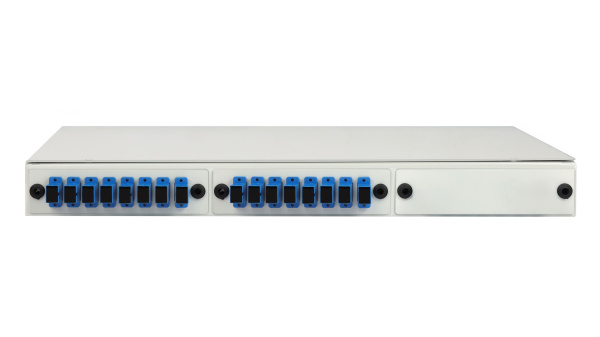

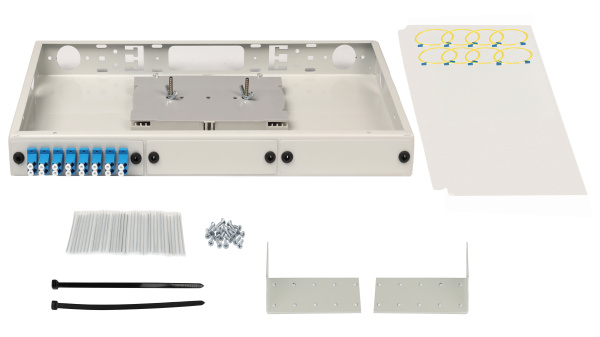

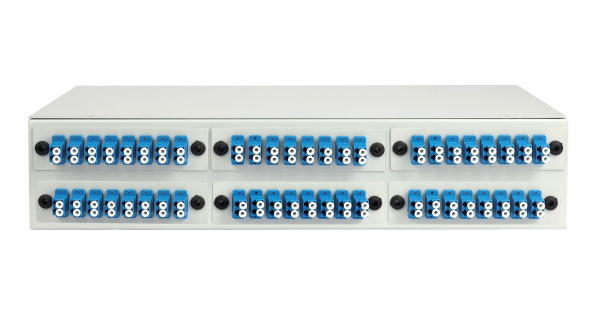

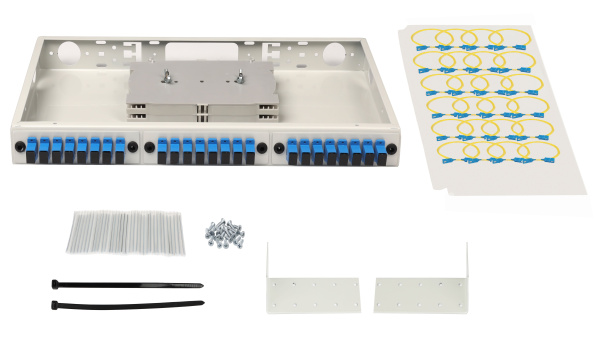

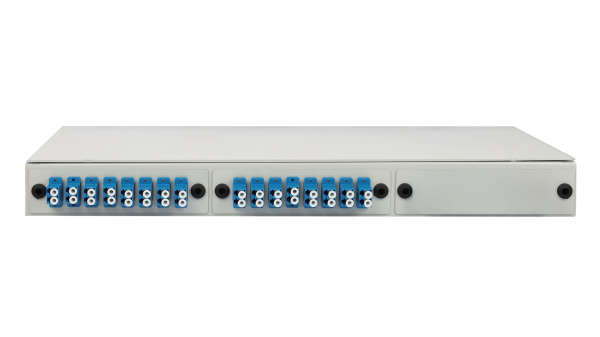

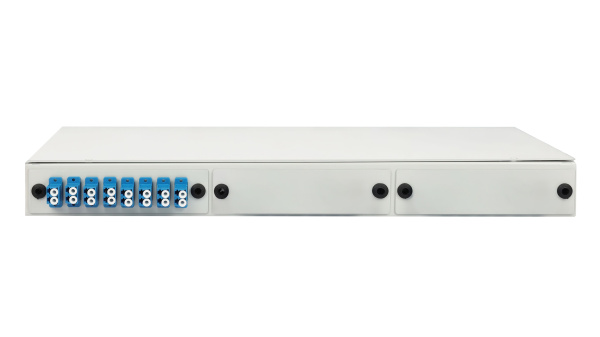

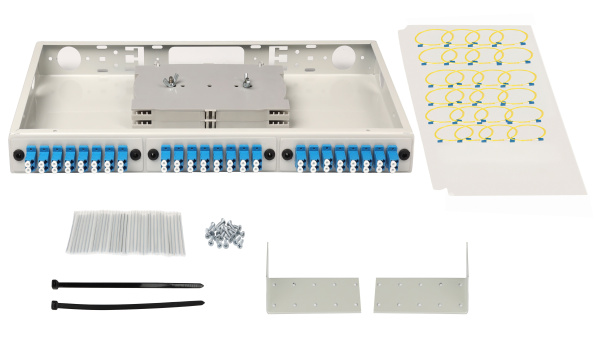

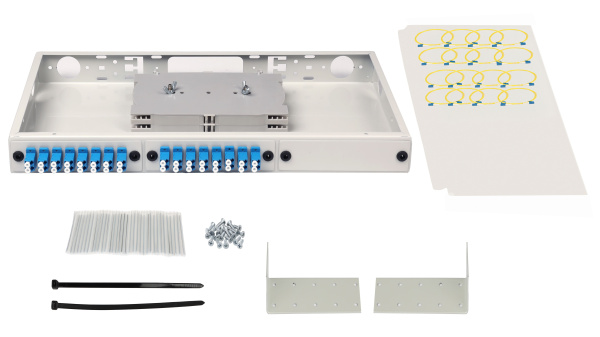

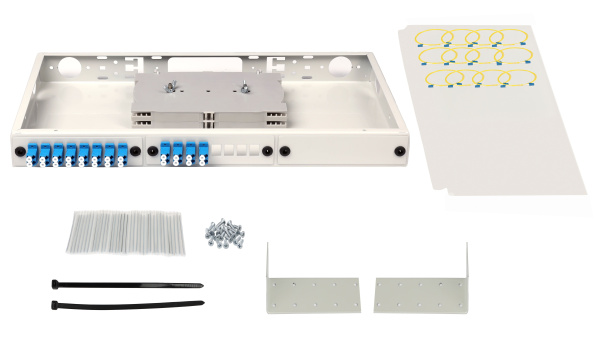

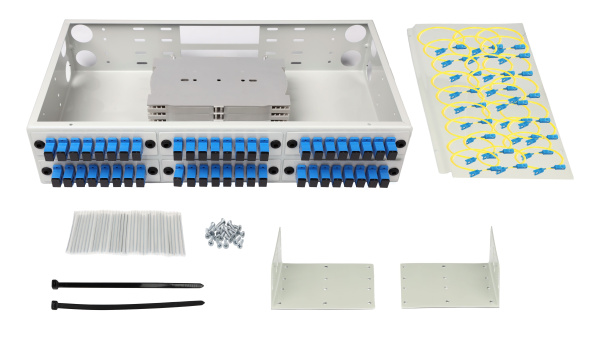

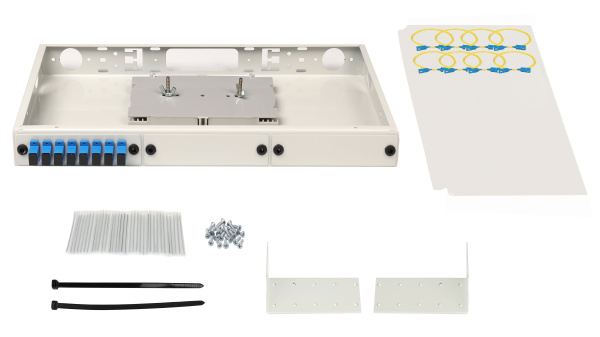

Стоечные оптические кроссы

Данный тип изделий используется для монтажа в телекоммуникационные шкафы и стойки размеров 19 дюймов. Поскольку ширина используемого кабеля соответствует размерам стандартного оборудования, поэтому использование стоечных кроссов обеспечивает эргономичное распределение пространства, создавая удобство при обслуживании кабелей. Стоечные кроссы производятся в сериях, отличающихся исполнением базовой этажности. Измерение осуществляется в юнитах (unit). Существуют модели 1U, 2U, 3U и 4U. Каждый юнит имеет высоту 44,45 мм.

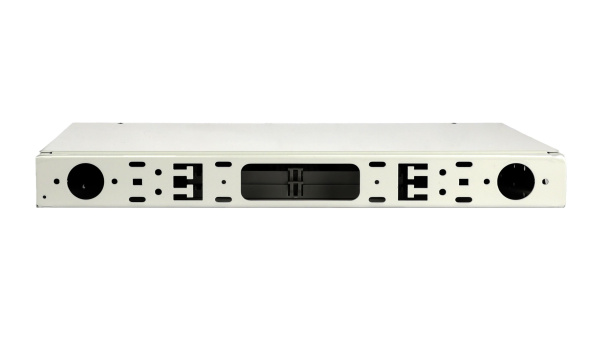

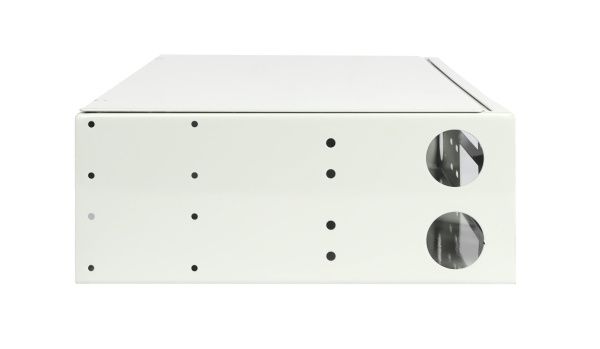

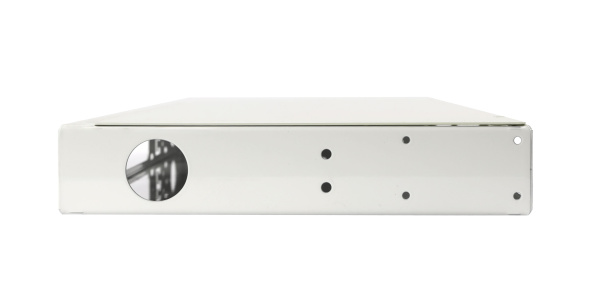

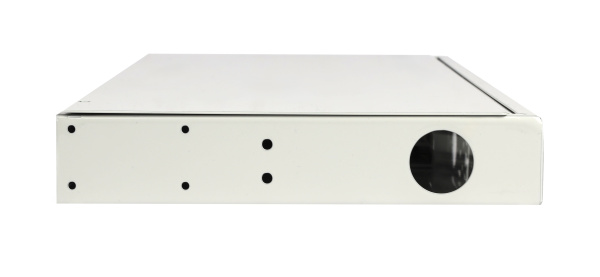

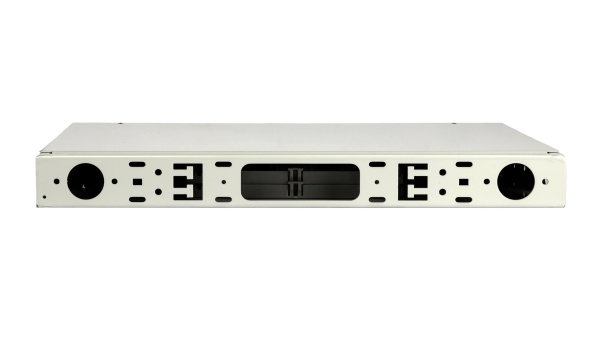

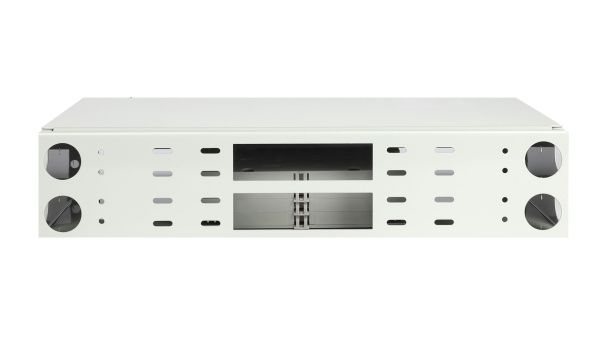

Ключевой особенностью конструкции является наличие большого отверстия в задней панели, позволяющее принять сразу четыре кабеля. Для отдельных кабелей в корпусе могут быть боковые отверстия. К другим особенностям стоечных кроссов относятся:

металлические винтовые хомуты для фиксирования положения кабеля;
наличие сменных адаптерных планок;
возможность смены положения кронштейнов для изменения кросса в стойке и прочее.

Ввод кабеля можно осуществлять в любом направлении. Регулировка оптического кросса 19” выполняется по глубине, обеспечивая удобство установки и последующего обслуживания.

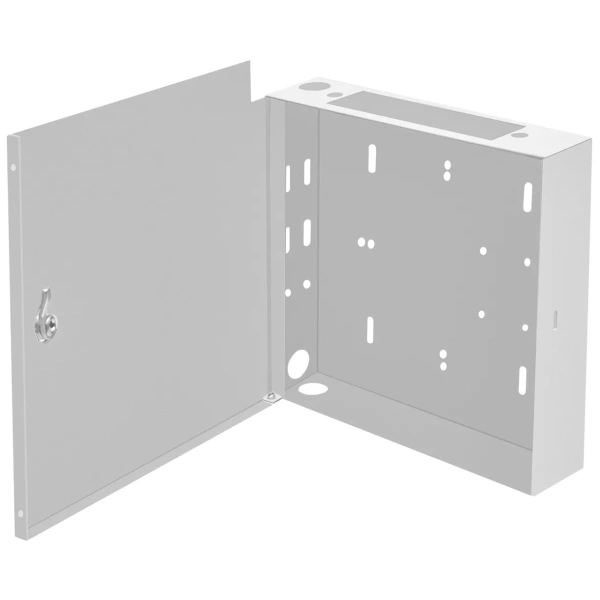

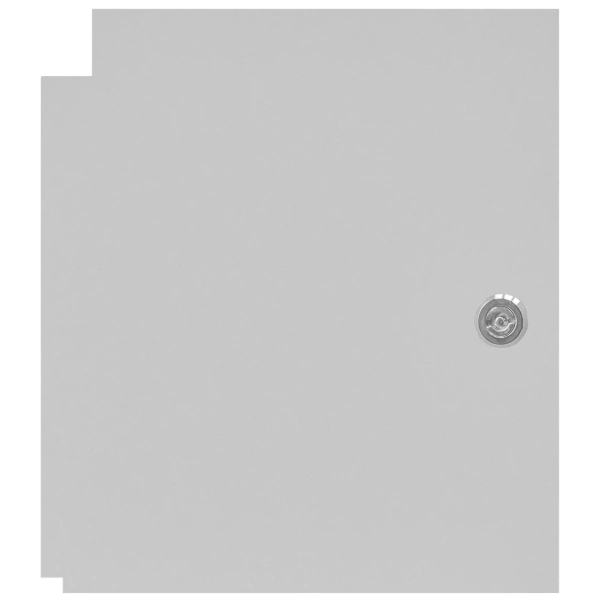

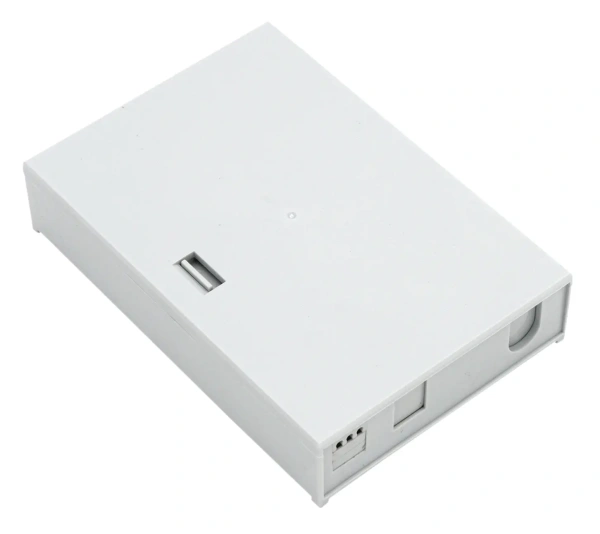

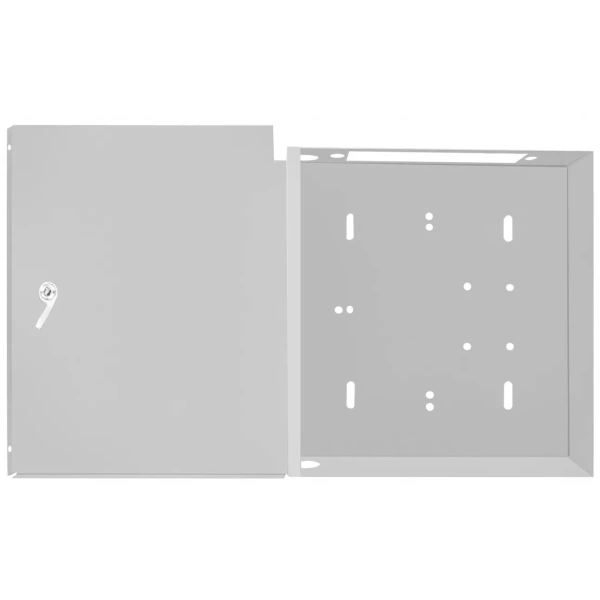

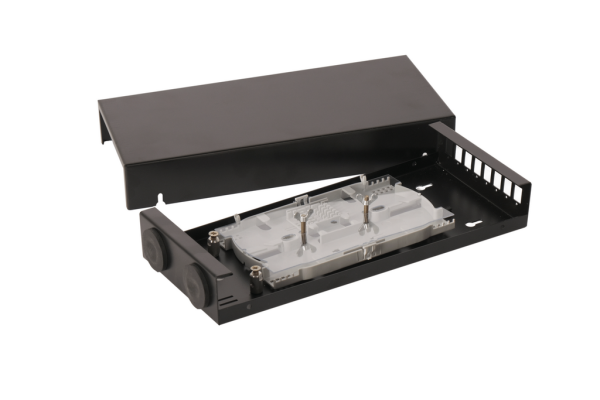

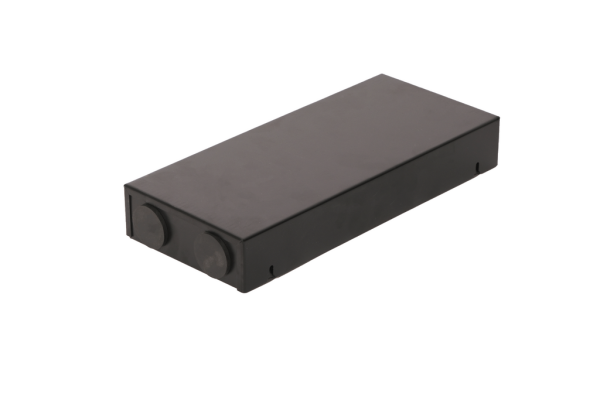

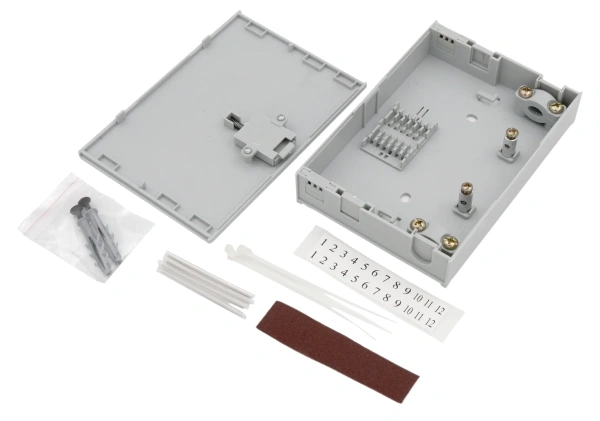

Оптические настенные кроссы

Данные кроссы чаще выполняются из металла (стали). Отличительной чертой конструкции является наличие съемной крышки, которая обеспечивает доступ к отсекам. Такие изделия используются для распределения, концевой заделки и коммутации кабелей связи. Конструкции изготавливаются в соответствии с современными стандартами, установленными для оборудования типа ВОЛС. Отличительной чертой также является малое количество портов под узлы связи или точек распределения. Особенности настенного кросса заключаются в конструктивных свойствах. Изделие имеет:

компактные габариты;
малый вес;
наличие нескольких вводов под кабели;
защита конструкции от коррозии специальными составами.

Настенный вариант кросса, получил популярность при обустройстве сетей типа FTTx и GPON. Конструкция легко устанавливается на бетонных поверхностях, стенах сооружений, а также в помещениях, где нет возможности установить полноценный шкаф под разводку оптоволоконных кабелей.

Настенные кроссы производятся в нескольких конструктивных вариациях, отличающихся допустимым количеством подключаемых портов (4, 6, 8, 16, 24 или 32). Расположение кабельных вводов может быть верхним или нижним. В каталоге нашего магазина представлены все типы вышеуказанных оптических кроссов.
