Стоечный оптический кросс используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку.

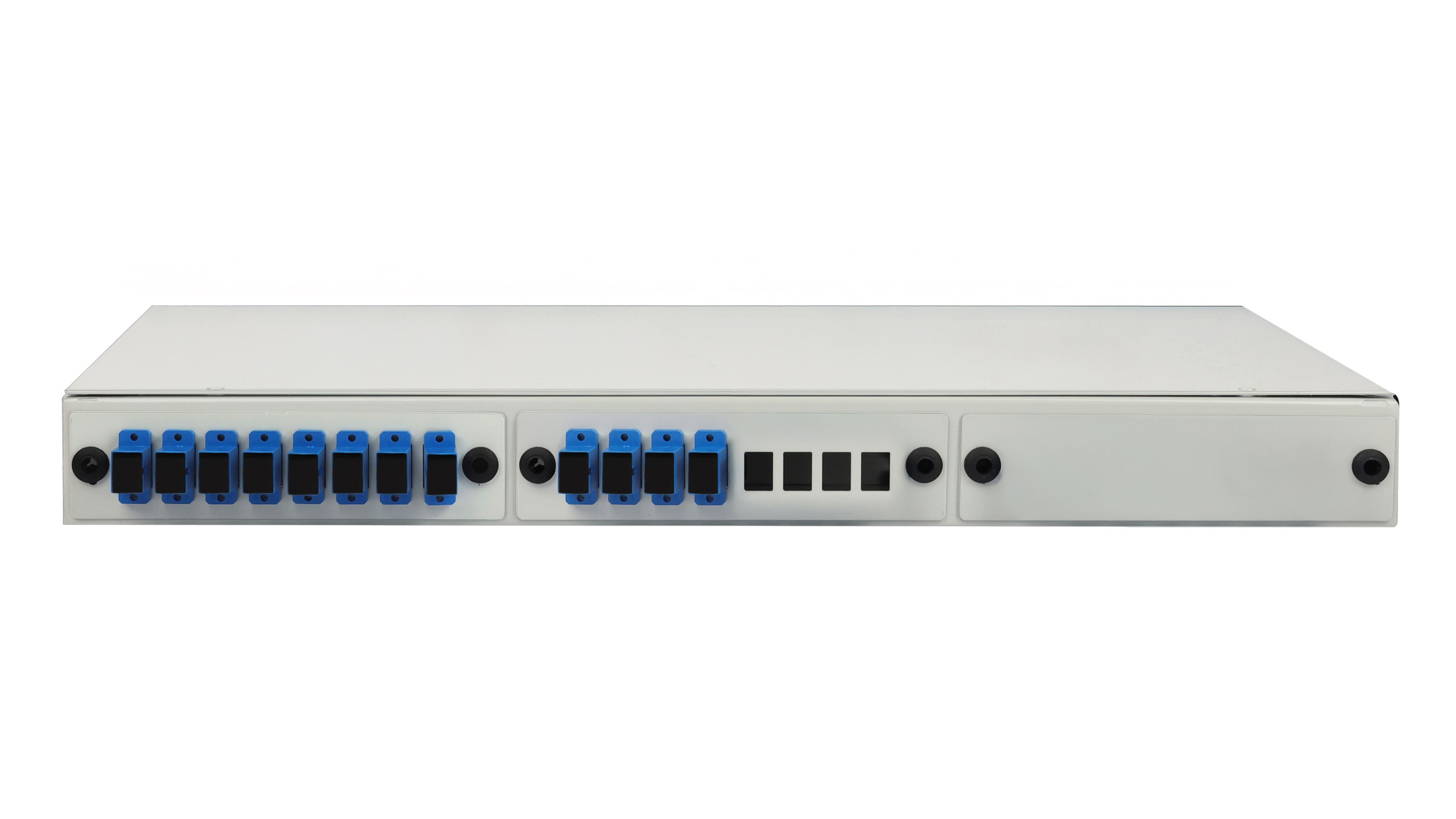

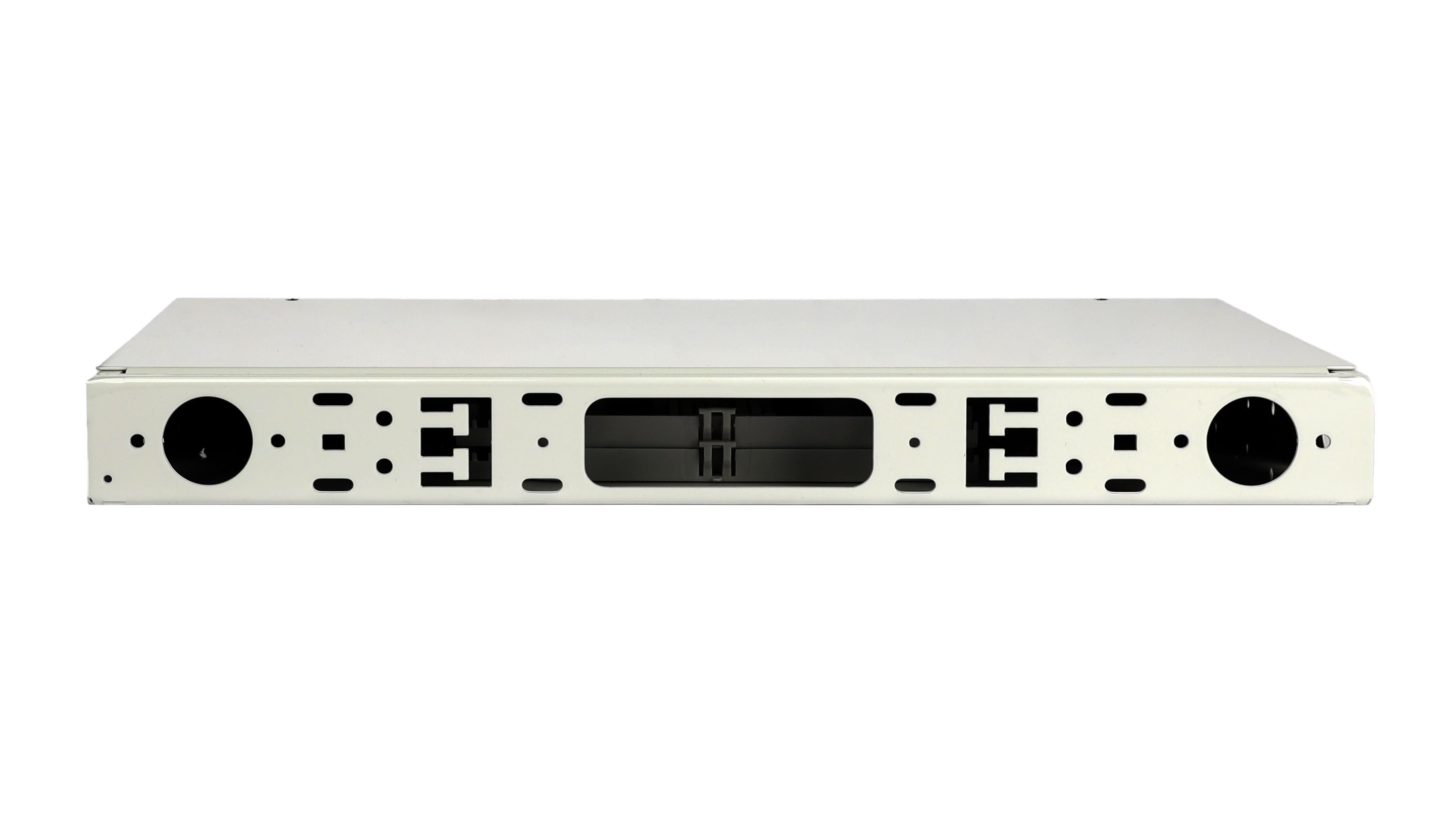

Конструктивно представляет собой металлическую коробку с кронштейнами, имеющую на задней части кабельные вводы, а на передней отверстия под съемные планки (позволяющие изменять тип оптических розеток и емкость кросса), со сплайс-кассетами для размещения термосадочных гильз (КДЗС).
Кросс PXT-ODF-24R-LE-SC-12 имеет кабельные вводы, что позволяет легко производить монтаж кабеля. Конструкция предусматривает фиксацию вводимого кабеля по оболочке с помощью пластиковых хомутов на Т-образном лепестке, а так же фиксировать силовой элемент с помощью металлической площадки.
Особенности кросса:
- поставляется в предсобранном состояние;
- кросс комплектуется оптическими розетками и пигтейлами типа SC;
- корпус кросса выполнен из стали и имеет антикоррозийное порошковое покрытие;
- емкость кросса позволяет установить 1-2 сплайс-кассеты.
Для удобства монтажа и обслуживания глубина установки кросса в стойке или шкафу регулируется.

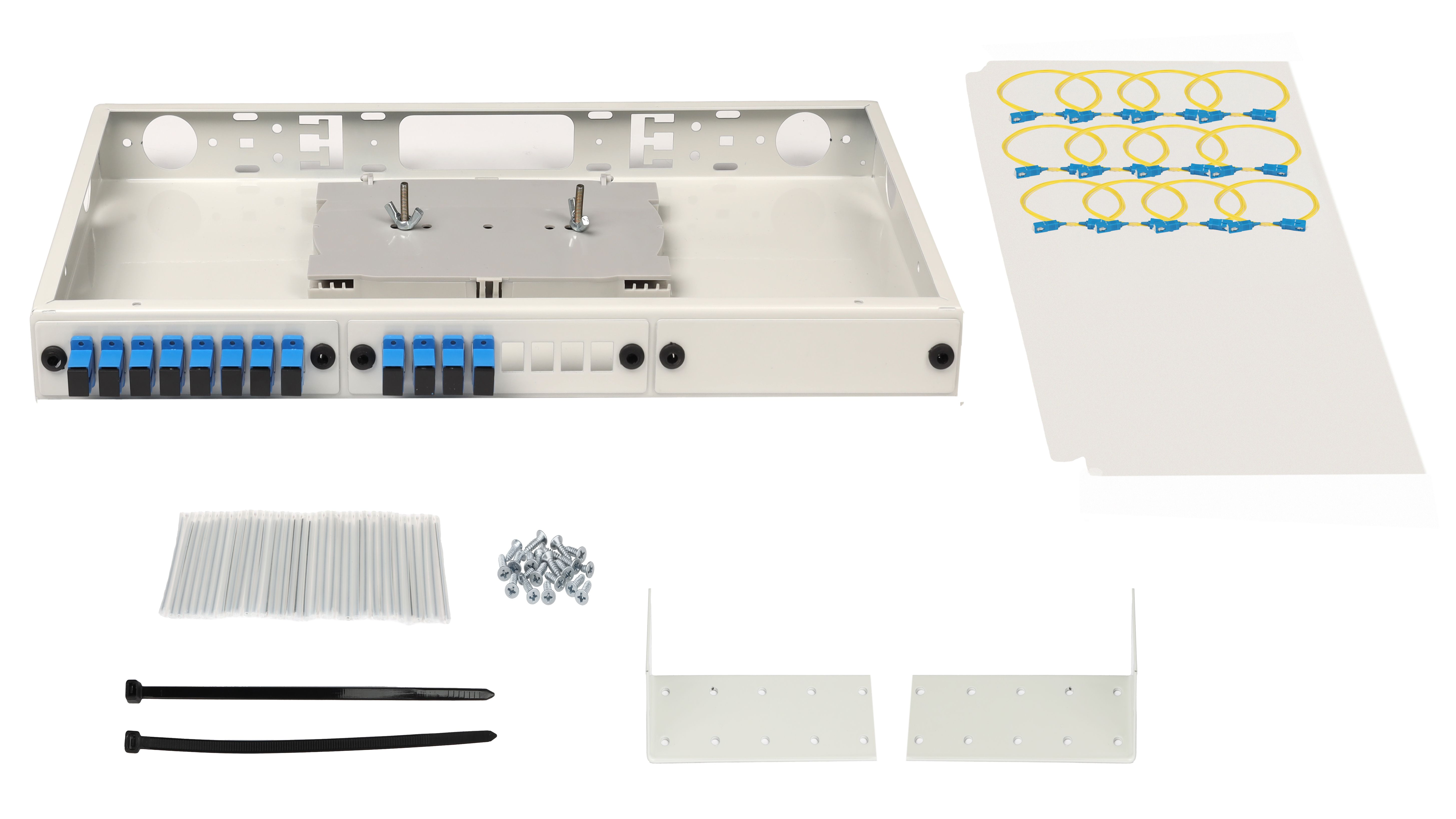

Комплект поставляется набором компонентов (без коммутации между розетками и пигтейлами):
| Наименование | Количество |
| Кросс оптический 19" (ШКОС), до 24 портов (без планок) | 1 |
| Сплайс-кассета универсальная FOC-12 | 1 |
| Крышка прозрачная для сплайс-кассеты универсальной FOC-12-C | 1 |
| Планка адаптерная для PXT-ODF R-серии (SC/LC Duplex) | 3 |
| Металлическая заглушка для PXT-ODF R-серии | 1 |
| Адаптер оптический Pixietech SC-SC SM | 12 |
| Шнур монтажный оптический SC/UPC-SC/UPC SM, 3 метра | 6 |
| Гильза термоусадочная 60мм | 12 |
| Тип монтажа кросса | Стоечный |
| Высота, U | 1 |
| Материал | Сталь (1,0 мм) |
| Цвет | Серый |
| Количество оптических портов | 12 |
| Тип устанавливаемых адаптеров | SC/UPC |
| Количество кабельных вводов | 5 |
| Количество адаптерных планок | 3 |
| Температура эксплуатации, °C | от -10 до 50 |
| Габаритные размеры, мм | 403x215x44 |
| Вес, кг | 2,7 |
