В чём разница между многомодовым и одномодовым оптическим волокном?
Статья на тему: "Одномодовое и многомодовое оптическое волокно: в чем разница?"
Оптическое волокно стало неотъемлемой частью современных телекоммуникационных систем, обеспечивая быструю и эффективную передачу данных. Значительный рост использования оптического волокна в сетях связи, интернете, телевидении и других областях обусловлен его высокой пропускной способностью и надежностью.
Оптическое волокно основано на принципе передачи света через стеклянный или пластиковый кабель, обеспечивая высокую скорость передачи данных и минимальные потери сигнала на длинных расстояниях.
Одномодовое оптическое волокно
Одномодовое оптическое волокно (Single Mode Fiber, SMF) представляет собой структуру, в которой свет распространяется по волокну только через один главный мод, или основной режим. Этот принцип работы основан на явлении полного внутреннего отражения, которое происходит внутри сердцевины волокна.

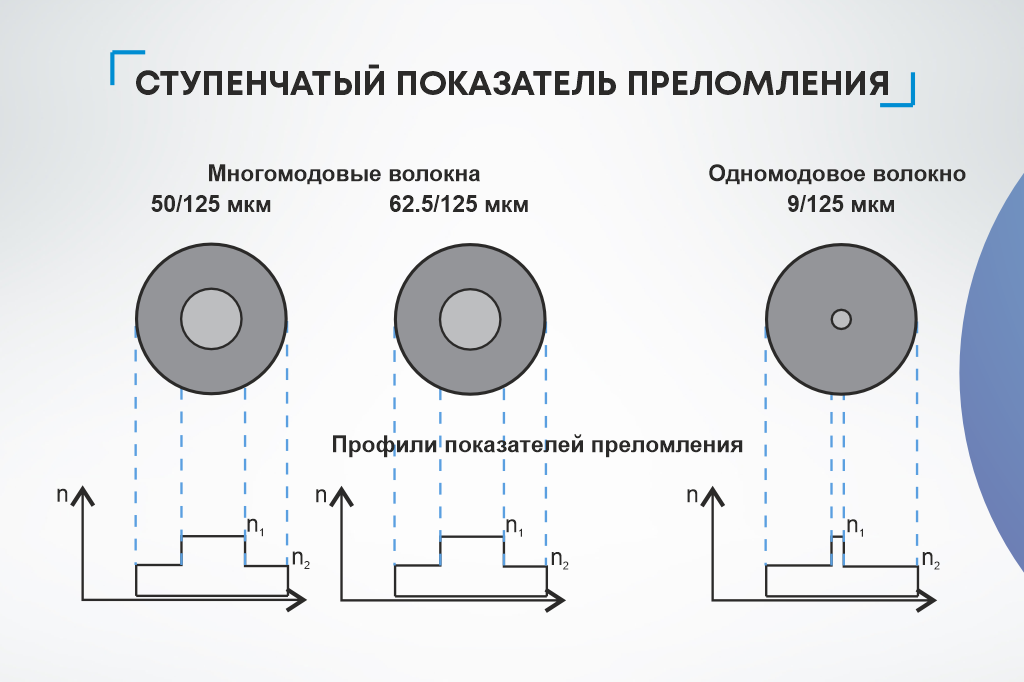

Сердцевина одномодового волокна имеет очень малый диаметр, обычно около 8-10 микрометров. Это делает ее диаметр сравнимым с длиной волны света, которое передается в волокне. Благодаря этому малому размеру, волокно поддерживает только один основной режим распространения света, что исключает множественные пути распространения света и потери сигнала, связанные с дисперсией.
Принцип работы одномодового волокна основан на феномене полного внутреннего отражения, который происходит при переходе света из волокна в окружающую среду с более низким показателем преломления. При правильном выборе параметров, таких как угол падения света на границу сердцевины и оболочки волокна, свет полностью отражается обратно в сердцевину, что позволяет ему оставаться в волокне и передаваться на большие расстояния с минимальными потерями сигнала.
Преимущества использования одномодового оптического волокна (Single Mode Fiber, SMF) над многомодовым волокном (Multimode Fiber, MMF) включают минимальные потери сигнала и высокую пропускную способность на длинных расстояниях.
Минимальные потери сигнала:Одномодовое волокно обладает гораздо меньшими потерями сигнала по сравнению с многомодовым. Это происходит из-за того, что в одномодовом волокне свет передается только через один главный мод, что уменьшает дисперсию и аттенюацию сигнала. В результате, потери сигнала в одномодовом волокне значительно меньше, что позволяет передавать данные на большие расстояния без существенных потерь.
Высокая пропускная способность на длинных расстояниях:Благодаря минимальным потерям сигнала, одномодовое волокно обеспечивает высокую пропускную способность на длинных расстояниях. Это делает его идеальным выбором для построения длиннодействующих сетей связи, таких как телекоммуникационные магистрали или трансатлантические кабели. Высокая пропускная способность одномодового волокна позволяет передавать большие объемы данных с высокой скоростью и надежностью на значительные расстояния.
Одномодовое оптическое волокно (Single Mode Fiber, SMF) обладает несколькими ограничениями и недостатками, включая более высокую стоимость и требовательность к настройке оборудования.
Более высокая стоимость:Одномодовое волокно часто более дорогостоящее в производстве и установке по сравнению с многомодовым волокном. Это связано с более тонкими требованиями к производственному процессу и использованию более дорогих материалов для достижения высокой точности и низких потерь сигнала. Высокая стоимость может стать значительным фактором при планировании и реализации проектов, особенно при ограниченном бюджете.
Требовательность к настройке оборудования:Установка и настройка оборудования для работы с одномодовым волокном требует более высокой точности и профессионализма. Это включает в себя более тщательную настройку оптических приборов, таких как источники света и приемники, а также более строгие требования к монтажу и сборке волоконных соединений. Требовательность к настройке может увеличить время и стоимость установки и обслуживания сети.
Таким образом, преимущества использования одномодового оптического волокна включают минимальные потери сигнала и высокую пропускную способность на длинных расстояниях, что делает его предпочтительным выбором для построения высокопроизводительных и долгосрочно надежных сетей связи.
Основные характеристики многомодового оптоволокна:
Диаметр ядра:

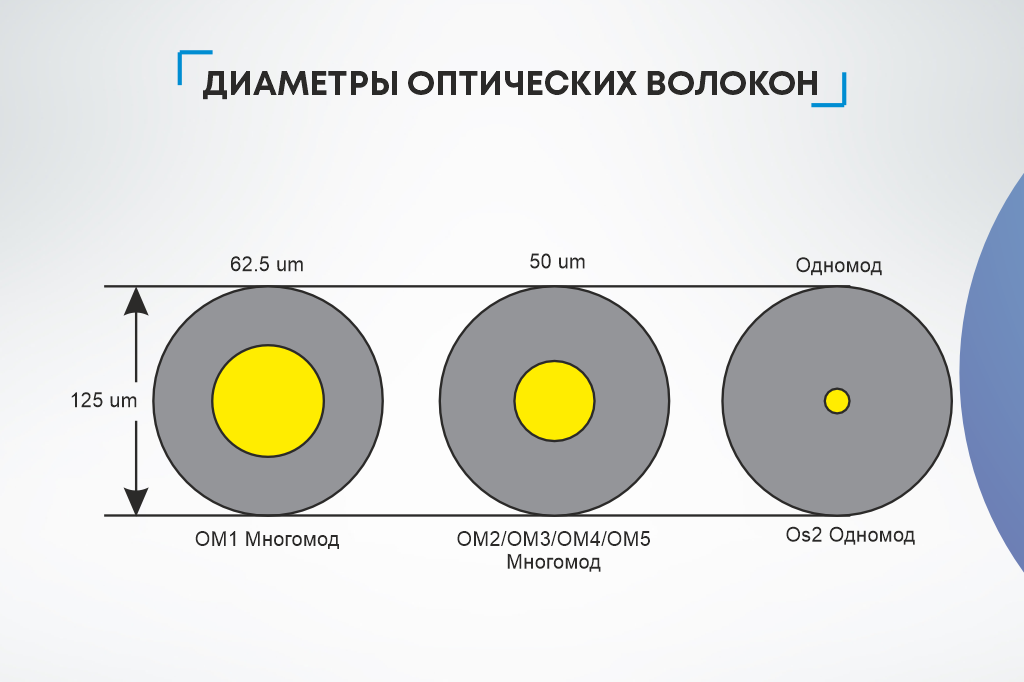

Диаметр многомодового оптоволокна обычно составляет 50 мкм или 62.5 мкм. Этот диаметр значительно больше, чем у одномодового оптоволокна, что позволяет пропускать несколько мод (режимов) света одновременно.
Типы мод:
MMF поддерживает несколько мод, что означает, что свет может распространяться по различным путям вдоль оптоволокна. Эти моды могут иметь разные углы относительно оси волокна и различные времена прихода сигнала, что приводит к дисперсии и ограничивает дальность передачи на большие расстояния.
Источники света:
В MMF часто используются светодиоды (LED) или мультирежимные лазеры. Эти источники света дешевле и проще в производстве по сравнению с лазерами, используемыми для одномодового оптоволокна.
Применение:
Многомодовое оптоволокно часто используется в локальных вычислительных сетях (LAN), в корпоративных сетях и в зданиях, где требуется передача данных на относительно короткие расстояния (до нескольких километров). Применение ограничено из-за дисперсии моды, которая увеличивается с увеличением расстояния передачи.
Типы волокон:
Существует несколько типов многомодового оптоволокна, таких как OM1, OM2, OM3 и OM4, отличающихся допустимыми расстояниями передачи и пропускной способностью. Например, OM3 и OM4 используются для передачи данных на более высокие расстояния и с большей пропускной способностью по сравнению с OM1 и OM2.
Преимущества многомодового оптоволокна:
Более низкая стоимость: Оборудование для MMF, включая светодиоды и мультирежимные лазеры, обычно стоит дешевле.
Простота в установке и подключении: Больший диаметр ядра упрощает процесс установки и выравнивания оптоволоконных соединений.
Недостатки многомодового оптоволокна:
Ограниченная дальность передачи: Из-за дисперсии моды многомодовое оптоволокно может передавать данные только на ограниченные расстояния.
Меньшая пропускная способность: По сравнению с одномодовым оптоволокном, MMF имеет меньшую пропускную способность на длинных расстояниях из-за использования нескольких мод.
Многомодовое оптоволокно остается популярным выбором там, где требуются высокая пропускная способность на короткие расстояния при относительно низких затратах на оборудование.
