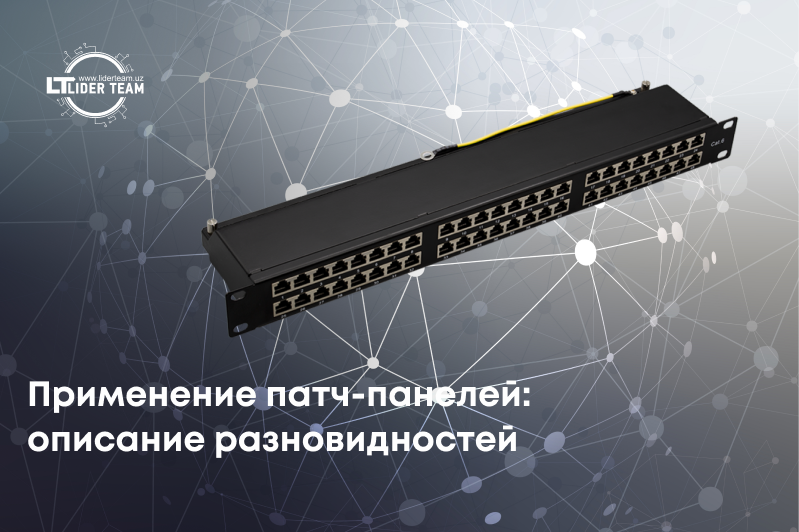

Применение патч-панелей: описание разновидностей

Организация структурированных кабельных сетей невозможна без использования патч-панелей. Подобные элементы СКС используются в телекоммуникационных и компьютерных сетях, необходимы для подключения кабелей к сетевому оборудованию. Все виды патч панелей представляют собой ряд разъемов, с которыми соединяются провода для упрощения монтажа, обслуживания и администрирования сетей.

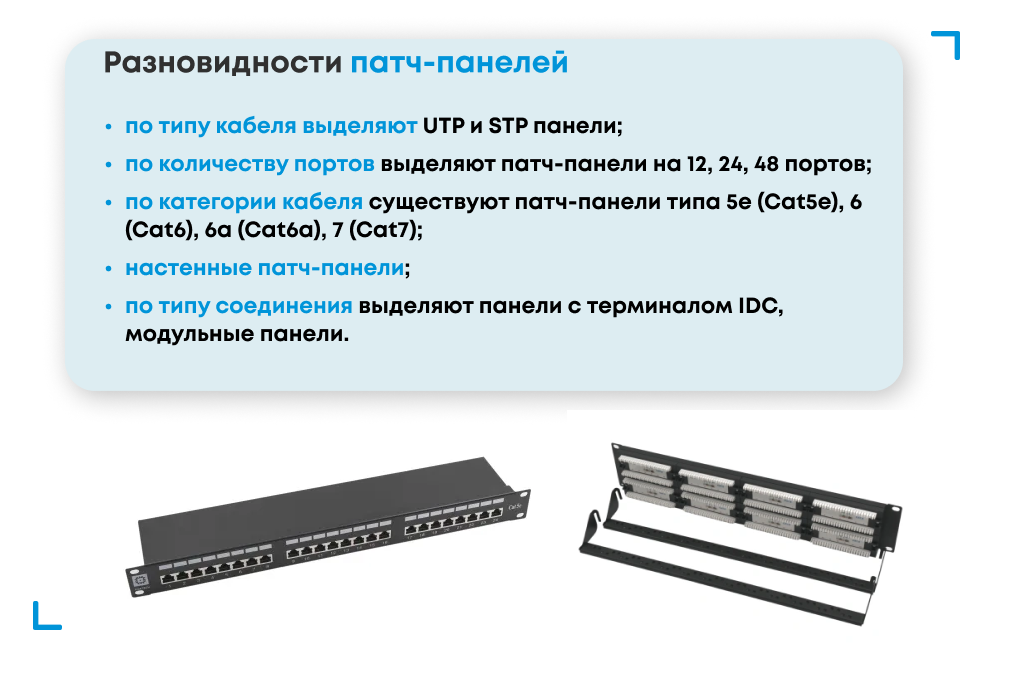

Разновидности патч-панелей

Вне зависимости от типа и особенностей, применение патч-панелей достаточно стандартное. При этом существует несколько классификаций, по которым разделяются элементы кабельной сети. Коммутационные панели классифицируются по следующим признакам:

• по типу кабеля выделяют UTP и STP панели для неэкранированного и экранированного кабеля витой пары соответственно. Также пользуются спросом коаксиальные и оптические патч-панели;
• по количеству портов выделяют патч-панели на 12, 24, 48 портов. Также в продаже имеются элементы СКС, рассчитанные на большее количество подключений;
• по категории кабеля существуют патч-панели типа 5e (Cat5e), 6 (Cat6), 6a (Cat6a), 7 (Cat7). Сети, построенные на таких элементах, могут функционировать на разных скоростях, выдерживать максимальные требованиями к скорости и защите от внешних помех;
• настенные патч-панели монтируются на стену, удобны для небольших офисов или помещений с ограниченным пространством, 19-дюймовые системы устанавливаются в стандартные серверные шкафы и стойки, приоритетны для крупных сетей;
• по типу соединения выделяют панели с терминалом IDC для подключения проводов через зажимы без пайки, модульные панели для оперативной замены отдельных соединений при необходимости.

Каждая patch panel в стойке или телекоммуникационном шкафу облегчает управление сетевыми кабелями, обеспечивает гибкость в настройке сети, дает возможность легко заменить или добавить соединения.

Применение патч-панелей

Современные патч панели это удобный и функциональный инструмент для объединения устройств в единую сеть с использованием оптических rj или  разъемов. Основными областями использования подобных элементов в инфраструктурных системах являются:

• монтаж в телекоммуникационные шкафы и стойки для организации и подключения кабелей между коммутаторами, маршрутизаторами и другими устройствами;
• в дата-центрах патч-панели используются для управления большими объемами соединений, обеспечивают гибкость в настройке серверных и сетевых систем;
• в офисных сетях панели обеспечивают удобную организацию кабельных подключений, облегчая модернизацию и управление коммуникациями;
• в центрах обработки данных (ЦОД) такие элементы помогают оптимизировать прокладку оптоволоконных и медных соединений, упрощая обслуживание и улучшая защиту от сбоев.

Также панели используются в медиасистемах и телестудиях. С их помощью можно организовать подключение и переключение аудио- и видеокабелей, объединять несколько устройств в одну систему.

Достоинства патч-панелей

Если монтаж патч панели выполнен с соблюдением всех действующих стандартов и требований, все порты исправно функционируют в течение всего срока эксплуатации, обеспечивая передачу данных без потерь на стабильно высокой скорости. К преимуществам применения патч-панелей можно отнести:

• упорядочение кабелей, возможность оперативного и качественного размещения кабелей внутри стойки или телекоммуникационного шкафа. Это значительно облегчает подключение сетевого оборудования, в том числе бренда PiXiETECH, обслуживание сети и поиск неисправностей;
• гибкость патч-панелей заключается в возможности оперативного и простого переключения соединений между различными устройствами, добавления новых подключения, изменения конфигурации сети без необходимости перекладки кабелей;
• удобство обслуживания выражается в отсутствии проблем доступа к патч-панелям. Такая особенность позволяет оперативно заменить кабель или перенастроить соединение без остановки работы всей системы;
• минимизация износа оборудования, например, коммутаторов, маршрутизаторов, достигается за счет отсутствия частого физического воздействия. Патч-панель принимает на себя всю нагрузку по подключению и отключению кабелей;
• за счет модульности многие патч-панели доступны для замены отдельных компонентов, например, разъемов без необходимости менять всю панель;
• эстетичность и организация пространства достигается за счет аккуратной прокладки кабелей и возможности маркировки портов. Патч-панели делают пространство серверного шкафа или стойки более организованным;
• экранированные патч-панели (STP) уменьшают электромагнитные помехи и защищают данные при передаче, что важно для высокоскоростных сетей.

Выбирая панели для монтажа в шкаф или стойку необходимо обращать внимание в первую очередь на категорию кабеля. Изделия класса Cat5e применяются для стандартных сетей с пропускной способностью до 1 Гбит/с. Патч-панели категории Cat6 способны поддерживать скорость передачи данных до 10 Гбит/с.

Если приобретается patch panel класса Cat6a, с ее помощью можно организовывать высокоскоростные сети с улучшенной защитой от помех. Наиболее дорогими являются панели категории Cat7, которые чаще всего используются в сетях с максимальными требованиями к скорости передачи данных и защите от внешних помех.

Современные патч-панели являются важным элементом структурированных кабельных систем, обеспечивают эффективное управление и гибкость сетевой инфраструктуры. В зависимости от потребностей организации, для заказа доступны элементы для установки непосредственно на стену или другую плоскую поверхность. Более востребованными являются patch panel для установки в стандартную телекоммуникационную стойку.

Если требуется периодически вносить изменения в сетевую инфраструктуру, лучше приобретать модульные модели. Также востребованными являются изделия с терминалом IDC, в которых не требуется пайка для подключения проводов. Современные патч панели имеют широкий диапазон использования, применяются в разных сферах деятельности и организациях от небольших компаний до крупных предприятий. В стойки с такими модулями можно устанавливать и подключать сетевое оборудование бренда PiXiETECH и других известных марок.
