Порт Uplink VS Общий порт: в чём разница?
Порт Uplink VS Общий порт
В области сетевых коммутаторов различают порты Uplink и порты, предназначенные для общего использования, что требует понимания разнообразия типов коммутаторов и их портов. Сетевая иерархия, включающая уровни ядра, распределения и доступа, определяет специализированные функции каждого уровня. Коммутаторы, соответствующие различным уровням, выполняют уникальные задачи, привязанные к данной иерархии. Соответственно, порты коммутаторов делятся на две основные категории: порты Uplink и порты общего доступа.Определение Uplink и общих портов
Порт Uplink на коммутаторе представляет собой высокоскоростной интерфейс, спроектированный для подключения к более масштабным сетям или устройствам высокой производительности в структуре сети. Он предназначен для активного соединения менее крупных устройств или локальных сетей с более обширными сетевыми конфигурациями.

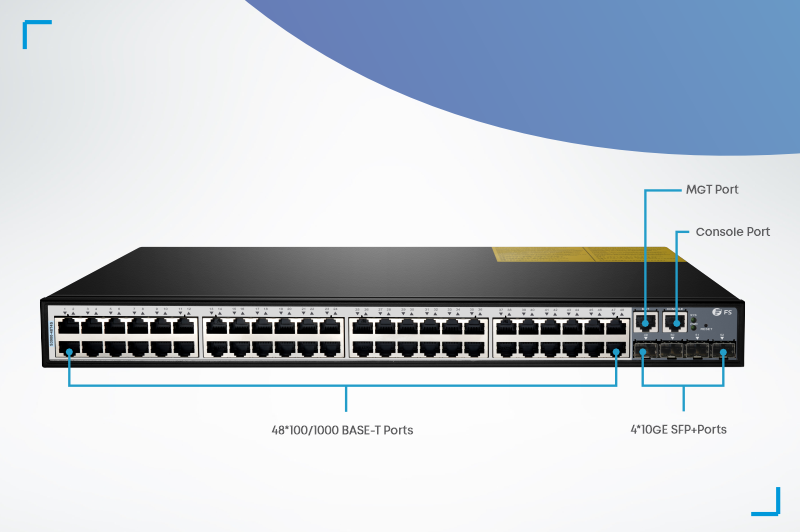

Общие порты, напротив, являются основными портами на коммутаторе, предназначенными для обычной передачи данных. Эти порты включают в себя разнообразные типы интерфейсов, такие как RJ45, SFP, SFP+, SFP28, QSFP+ и QSFP28, обеспечивая совместимость с различными видами оптоволоконных или сетевых кабелей для передачи данных на разные скорости и на разные расстояния.

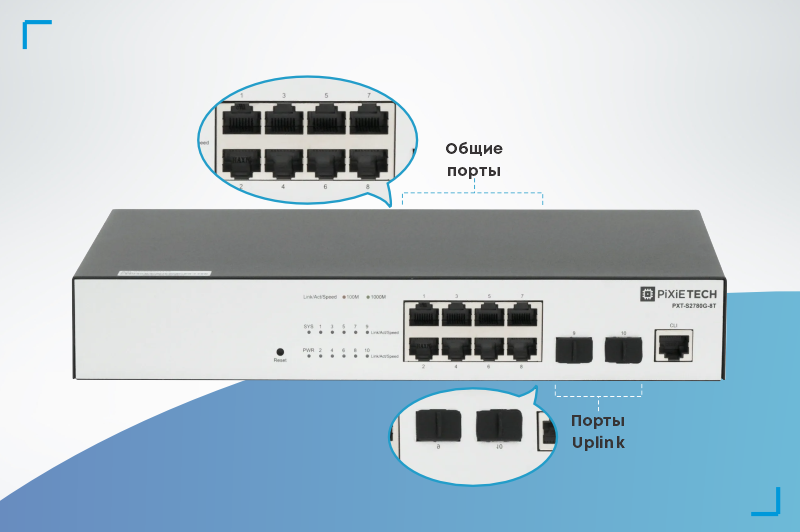

Различия между портом Uplink и общим портом Очертить различия между портом Uplink и общим портом на коммутаторе возможно через функциональные особенности каждого. Порт Uplink предназначен для подключения к более крупным сетям или устройствам с высокой скоростью передачи данных, обладая при этом более высокой пропускной способностью.
С другой стороны, общие порты, хотя могут выглядеть аналогично, служат для обычной передачи данных и часто используются для связи с конечными устройствами или другими коммутаторами в сети. Эти функциональные отличия определяют роль каждого порта в структуре сети и их способность эффективно взаимодействовать с различными устройствами и уровнями сети.
- Uplink порт также может выполнять роль стекового порта, обеспечивая возможность стекирования помимо использования специально выделенного порта. Это способствует гибкости и экономии при создании стеков коммутаторов.
- Медные Uplink порты, хотя и имеют более низкую пропускную способность, но они обеспечивают более простое подключение и могут быть более экономически выгодными в случае коротких расстояний. Такие порты остаются востребованными для подключения устройств в офисах, где высокие скорости передачи данных не являются первостепенной необходимостью.
Хотя ключевая разница между портом Uplink и общим портом на сетевых коммутаторах может не быть очевидной, понимание их предназначения и функций помогает более ясно осознать их различия.
Расширение сетей и дополнительные возможности
Порт uplink на коммутаторе может служить стековым портом, обеспечивая стекирование коммутаторов без использования специального выделенного порта. Этот подход особенно удобен для стекируемых коммутаторов, обеспечивая гибкость и экономию. Просто соедините порты uplink на каждом коммутаторе с помощью оптических трансиверов и оптических патч-кордов DAC/AOC.
Помимо того, этот порт устраняет необходимость в использовании перекрестного кабеля при соединении двух общих Ethernet портов на коммутаторах. Обычно для этой цели требуется перекрестный кабель, однако порт uplink не пересекает контакты передачи и приема, что позволяет использовать прямой кабель для соединения порта восходящей связи и общего порта.
Важно обратить внимание на некоторые аспекты, связанные с использованием порта uplink. Порты восходящей связи, такие как SFP/SFP+, предназначены для направления сигнала на удаленные коммутаторы, находящиеся на большом расстоянии от медных линий. В этом контексте порт uplink не сильно отличается от стандартного порта. Что касается портов восходящей связи RJ45, они часто используются в качестве кроссоверных, что отличает их физически от обычных портов RJ45.
Заключение
Порт uplink имеет способность выполнять функции общего порта. Несмотря на небольшие различия в его использовании, на практике практически не возникает существенных отличий. Основная особенность состоит в том, что порт uplink соединяется с более высоким сетевым устройством для объединения пропускной способности и должен быть связан с обычным портом на другом устройстве. Этот обзор позволит лучше разобраться с функциональностью порта uplink и его возможным использованием в качестве общего порта на коммутаторе.
