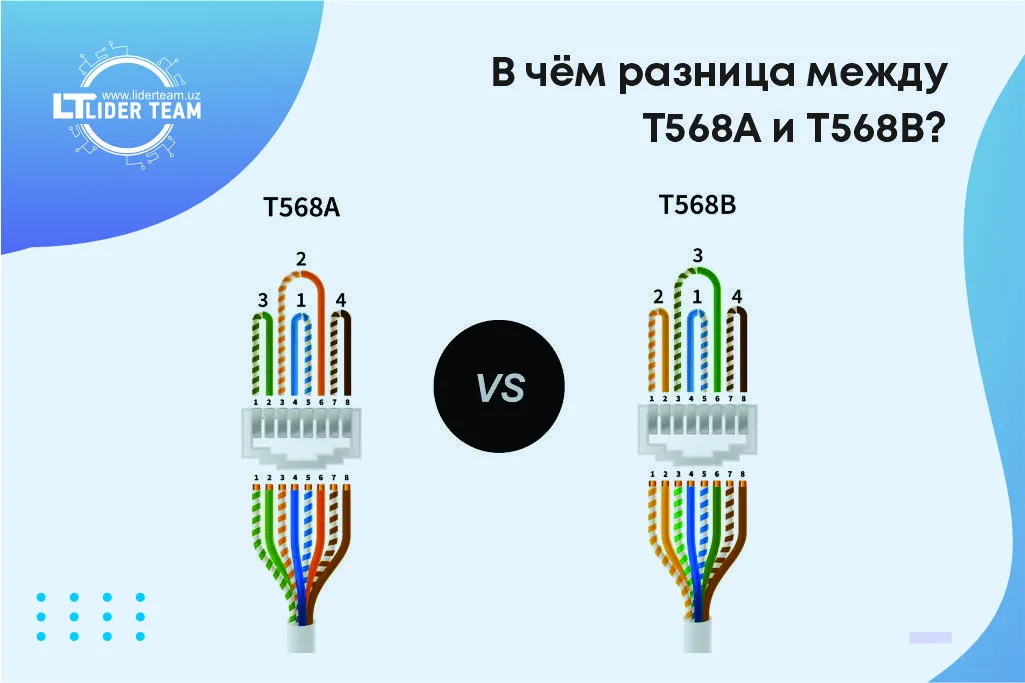

В чём разница между T568A и T568B
Сетевые стандарты: Как правильно использовать T568A и T568B для оптимальной производительности
При формировании сетевых соединений ключевое значение имеет правильное терминирование кабеля. В этом контексте стандарты T568A и T568B играют важную роль, определяя порядок расположения цветных контактов в сетевых кабелях. В данной статье мы рассмотрим, в чем заключается разница между этими стандартами, и как они влияют на создание прямых и перекрестных кабелей.
Основы сетевых стандартов: T568A и T568B
Стандарт EIA/TIA 568A и 568B предусматривает порядок соединения проводов в витой паре кабелей с 8P8C-разъемами, часто именуемыми RJ-45 для Ethernetсетей. В сетевые кабели входят четыре пары проводов, в каждой из которых присутствует цветная проволока и соответствующая полоса. В контексте Ethernet 10/100BASE-T применяются только две пары проводов: оранжевые и зеленые, а коричневые и голубые пары можно использовать для иных функций.
Прямой кабель (Straight Through Cable)
Прямой сетевой кабель используется при установке связи компьютера и сетевого устройства, например маршрутизатора. В этом типе кабеля контакты проводов на обоих концах соответствуют друг другу. Создать его можно с помощью стандарта Т568А или Т568Б на обоих концах.
Перекрестный кабель (Crossover Cable)
Перекрестный кабель применяется для прямого подключения двух устройств одного типа, например, двух компьютеров или двух коммутаторов. В отличие от прямого кабеля, перекрестной используются разные стандарты расположения контактов передачи. Один конец кабеля может быть обжат по стандарту T568A, а другой – по T568B. Такой подход обеспечивает необходимое функциональное взаимодействие при соединении двух подобных устройств в сетевой инфраструктуре.
Преимущества и Различия между T568A и T568B
Преимущества T568A:
Преимущества T568B:
При выборе между стандартами T568A и T568B, ключевым различием является расположение оранжевой и зеленой пар проводов. Это отличие не ограничивается только заменой одного цвета - также важны условия совместимости, влияющие на выбор схемы расположения контактов коннектора RJ45.
Примечание к применению кабелей:
Правильное использование стандартов T568A и T568B зависит от конкретной ситуации и требований вашей сети. Вот некоторые рекомендации:
Прямой кабель (Straight Through Cable):
Цель: Прямое подключение двух устройств одного типа, например, двух компьютеров или двух коммутаторов.
Как создать: Один конец кабеля должен быть обжат по стандарту T568A, а другой – по T568B. Это необходимо из-за различий в порядке пар 1- 2 и 3-6 между стандартами.
Выбор стандарта:
В настоящее время стандарт Т568B популярен, часто заменяется Т568B, особенно для новых соединений без предустановленного шаблона. Он соответствует старой цветовой кодировке 258A, подходит для современных стандартов и обеспечивает обратную совместимость с USOC. Важно отметить, что стандарты T568A и T568B несовместимы и не могут использоваться вместе. При выборе учтите требования вашей сети и поддерживайте единообразие в выборе стандарта для стабильности и эффективности сетевого соединения
При формировании сетевых соединений ключевое значение имеет правильное терминирование кабеля. В этом контексте стандарты T568A и T568B играют важную роль, определяя порядок расположения цветных контактов в сетевых кабелях. В данной статье мы рассмотрим, в чем заключается разница между этими стандартами, и как они влияют на создание прямых и перекрестных кабелей.
Основы сетевых стандартов: T568A и T568B
Стандарт EIA/TIA 568A и 568B предусматривает порядок соединения проводов в витой паре кабелей с 8P8C-разъемами, часто именуемыми RJ-45 для Ethernetсетей. В сетевые кабели входят четыре пары проводов, в каждой из которых присутствует цветная проволока и соответствующая полоса. В контексте Ethernet 10/100BASE-T применяются только две пары проводов: оранжевые и зеленые, а коричневые и голубые пары можно использовать для иных функций.
Прямой кабель (Straight Through Cable)
Прямой сетевой кабель используется при установке связи компьютера и сетевого устройства, например маршрутизатора. В этом типе кабеля контакты проводов на обоих концах соответствуют друг другу. Создать его можно с помощью стандарта Т568А или Т568Б на обоих концах.
Перекрестный кабель (Crossover Cable)
Перекрестный кабель применяется для прямого подключения двух устройств одного типа, например, двух компьютеров или двух коммутаторов. В отличие от прямого кабеля, перекрестной используются разные стандарты расположения контактов передачи. Один конец кабеля может быть обжат по стандарту T568A, а другой – по T568B. Такой подход обеспечивает необходимое функциональное взаимодействие при соединении двух подобных устройств в сетевой инфраструктуре.
Преимущества и Различия между T568A и T568B
Преимущества T568A:
- Совместимость с телефонией: T568A был изначально разработан с учетом совместимости с телефонными соединениями. Поэтому, если в вашей сети используются не только данные Ethernet, но и телефония, T568A может быть предпочтительным выбором.
- Меньшая вероятность переключения проводов: Поскольку стандарт T568A имеет меньше изменений в расположении пар, он может снижать риск переключения проводов при монтаже.
Преимущества T568B:
- Популярность в стандарте Ethernet: T568B стал более широко используемым стандартом в сетях Ethernet. Многие производители сетевого оборудования и поставщики услуг предпочитают этот стандарт, что может облегчить совместимость и управление сетью.
- Лучшая совместимость: Некоторые устройства и оборудования могут лучше взаимодействовать с T568B, поэтому использование этого стандарта может обеспечить более стабильное подключение.
- Порядок пар 1-2 и 3-6: Основное различие между T568A и T568B заключается в порядке пар 1-2 и 3-6. В T568A эти пары расположены как 1-белый/синий, 2-синий, 3-белый/зеленый, 6-зеленый, в то время как в T568B порядок следующий: 1-белый/зеленый, 2-зеленый, 3- белый/синий, 6-синий.
- Применение в перекрестных кабелях: Использование разных порядков пар делает T568A и T568B подходящими для различных типов кабелей. Для создания прямых кабелей можно применять любые стандарты на обоих концах, но для перекрестных кабелей один конец должен быть собран по T568A, а другой по T568B.
При выборе между стандартами T568A и T568B, ключевым различием является расположение оранжевой и зеленой пар проводов. Это отличие не ограничивается только заменой одного цвета - также важны условия совместимости, влияющие на выбор схемы расположения контактов коннектора RJ45.
Примечание к применению кабелей:
Правильное использование стандартов T568A и T568B зависит от конкретной ситуации и требований вашей сети. Вот некоторые рекомендации:
Прямой кабель (Straight Through Cable):
- Цель: Соединение компьютера с сетевым концентратором, таким как маршрутизатор.
- Как создать: Оба конца кабеля могут быть обжатыми по стандарту T568A или T568B. Выбор зависит от предпочтений и согласованности в вашей сети.
Цель: Прямое подключение двух устройств одного типа, например, двух компьютеров или двух коммутаторов.
Как создать: Один конец кабеля должен быть обжат по стандарту T568A, а другой – по T568B. Это необходимо из-за различий в порядке пар 1- 2 и 3-6 между стандартами.
Выбор стандарта:
- Гибкость: В общих случаях, оба стандарта можно использовать в прямых кабелях без существенного влияния на производительность сети. Выбор зависит от ваших предпочтений.
- Согласованность: Важно поддерживать единообразие в выборе стандарта в пределах одной сети для удобства обслуживания и настройки.
- Телефония: Если ваша сеть также используется для телефонии, стандарт T568A может быть предпочтительным выбором из-за совместимости с телефонными соединениями.
- Совместимость с устройствами: В зависимости от конкретных устройств и оборудования, некоторые могут лучше взаимодействовать с T568A или T568B. Рекомендуется учесть это при выборе стандарта.
В настоящее время стандарт Т568B популярен, часто заменяется Т568B, особенно для новых соединений без предустановленного шаблона. Он соответствует старой цветовой кодировке 258A, подходит для современных стандартов и обеспечивает обратную совместимость с USOC. Важно отметить, что стандарты T568A и T568B несовместимы и не могут использоваться вместе. При выборе учтите требования вашей сети и поддерживайте единообразие в выборе стандарта для стабильности и эффективности сетевого соединения
