Тестеры витой пары: как выбрать и использовать для монтажа локальных сетей
Тестер витой пары — специализированный прибор для диагностики кабельных линий в компьютерных сетях, системах видеонаблюдения и телефонии. Устройство позволяет быстро обнаружить обрывы проводников, короткие замыкания, неправильную распиновку и другие дефекты, которые невозможно определить визуально. Профессиональные модели дополнительно измеряют длину кабеля, тестируют PoE-оборудование и помогают найти нужный провод в пучке из десятков линий.
Назначение и принцип работы кабельного тестера
Основная задача тестера — проверка качества монтажа сетевых линий до подключения активного оборудования. При строительстве локальных сетей, установке IP-камер или прокладке кабелей между этажами прибор экономит время на поиск неисправностей и гарантирует стабильную работу сети после запуска. Устройство также используется при обслуживании существующих сетей для локализации мест повреждения кабеля и поиска конкретных линий в кабельных каналах.

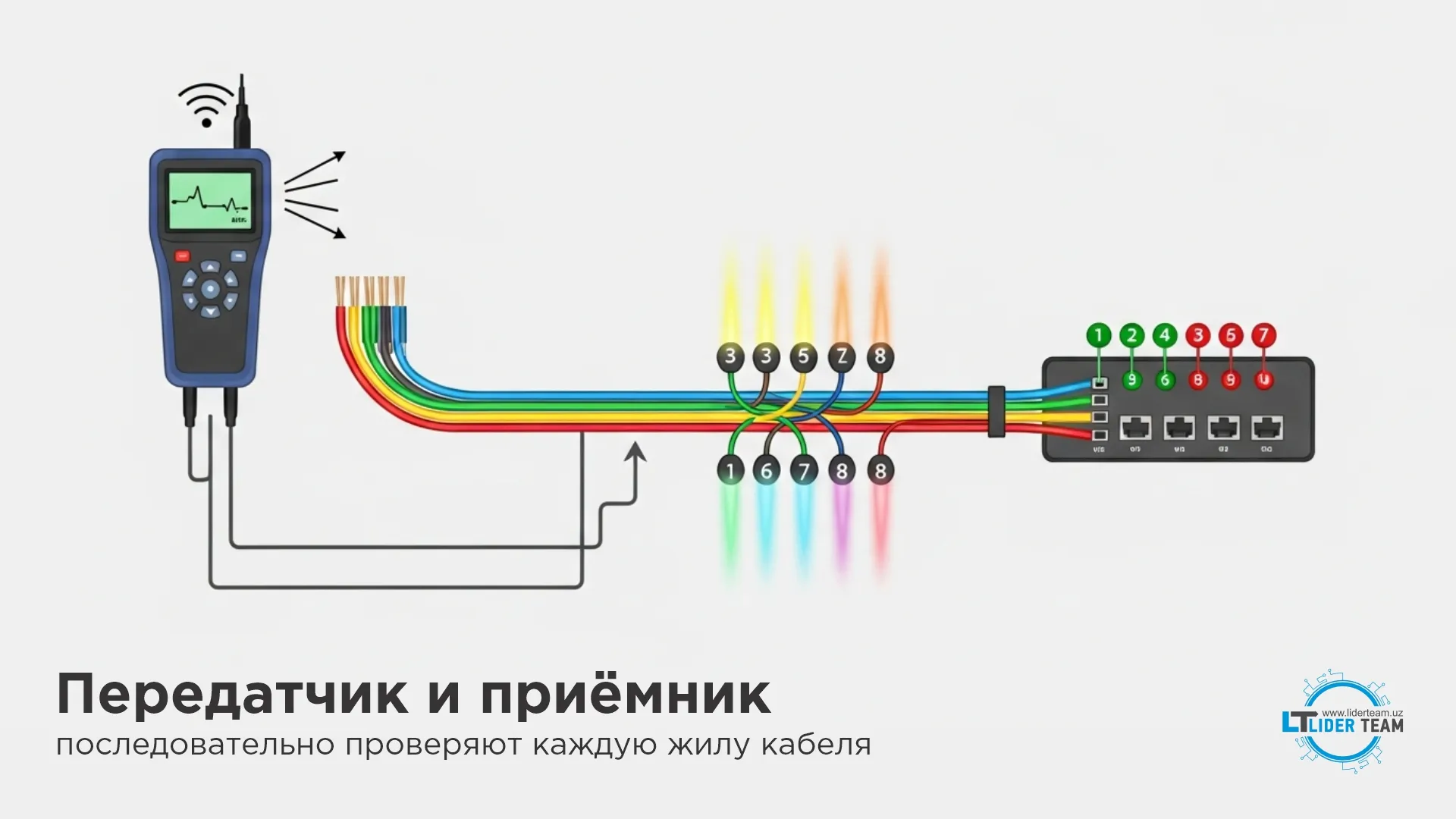

Конструктивно тестер состоит из двух блоков: основного передатчика с дисплеем и управлением, а также удалённого приёмника. Передатчик подключается к одному концу кабеля и поочерёдно посылает тестовые сигналы по каждой из восьми жил витой пары. Приёмник устанавливается на противоположном конце линии и регистрирует получение сигналов, индицируя их светодиодами или на экране.
В бюджетных моделях приёмник пассивный и работает от энергии сигнала передатчика, что ограничивает функционал базовой проверкой целостности. Профессиональные тестеры оснащаются активными приёмниками с собственным питанием и дополнительными модулями для измерения параметров линии.
Классификация тестеров витой пары
По функциональным возможностям
Однофункциональные тестеры предназначены для выполнения одной задачи — например, только проверка целостности жил или поиск кабеля в пучке. Такие устройства подходят для домашнего использования и редких работ с небольшими сетями и не требует специальных знаний.
Многофункциональные модели объединяют проверку целостности, тестирование PoE, измерение длины кабеля, трассировку и идентификацию линий. Приборы необходимы при монтаже корпоративных сетей, системах видеонаблюдения на объектах с десятками камер и при обслуживании сетей интернет-провайдеров.
По типу поддерживаемых интерфейсов
Базовые тестеры работают только с разъёмами RJ45 для сетевых кабелей Ethernet. Универсальные модели поддерживают дополнительные интерфейсы: RJ11/RJ12 для телефонных линий, BNC и коаксиальные разъёмы для видеосистем, USB, HDMI и DisplayPort для мультимедийных кабелей. При выборе устройства стоит учитывать перспективу работы с разными типами линий, чтобы не покупать отдельный тестер для каждого интерфейса.
Ключевые функции профессиональных тестеров
Проверка целостности и короткого замыкания
Базовая функция, присутствующая во всех моделях тестеров. Прибор последовательно подаёт сигнал на каждую жилу кабеля и проверяет его прохождение до приёмника. Если одна из жил оборвана или имеет плохой контакт в коннекторе, соответствующий индикатор не загорается, указывая номер повреждённой пары.
Проверка короткого замыкания выявляет касание оголённых жил между собой, что происходит при повреждении изоляции или неправильной обжимке. Тестер подаёт сигнал на одну жилу и контролирует его отсутствие на остальных семи проводниках. Обнаружение замыкания критично, так как подключение такого кабеля к коммутатору может вывести порт оборудования из строя.
Определение неправильной распиновки

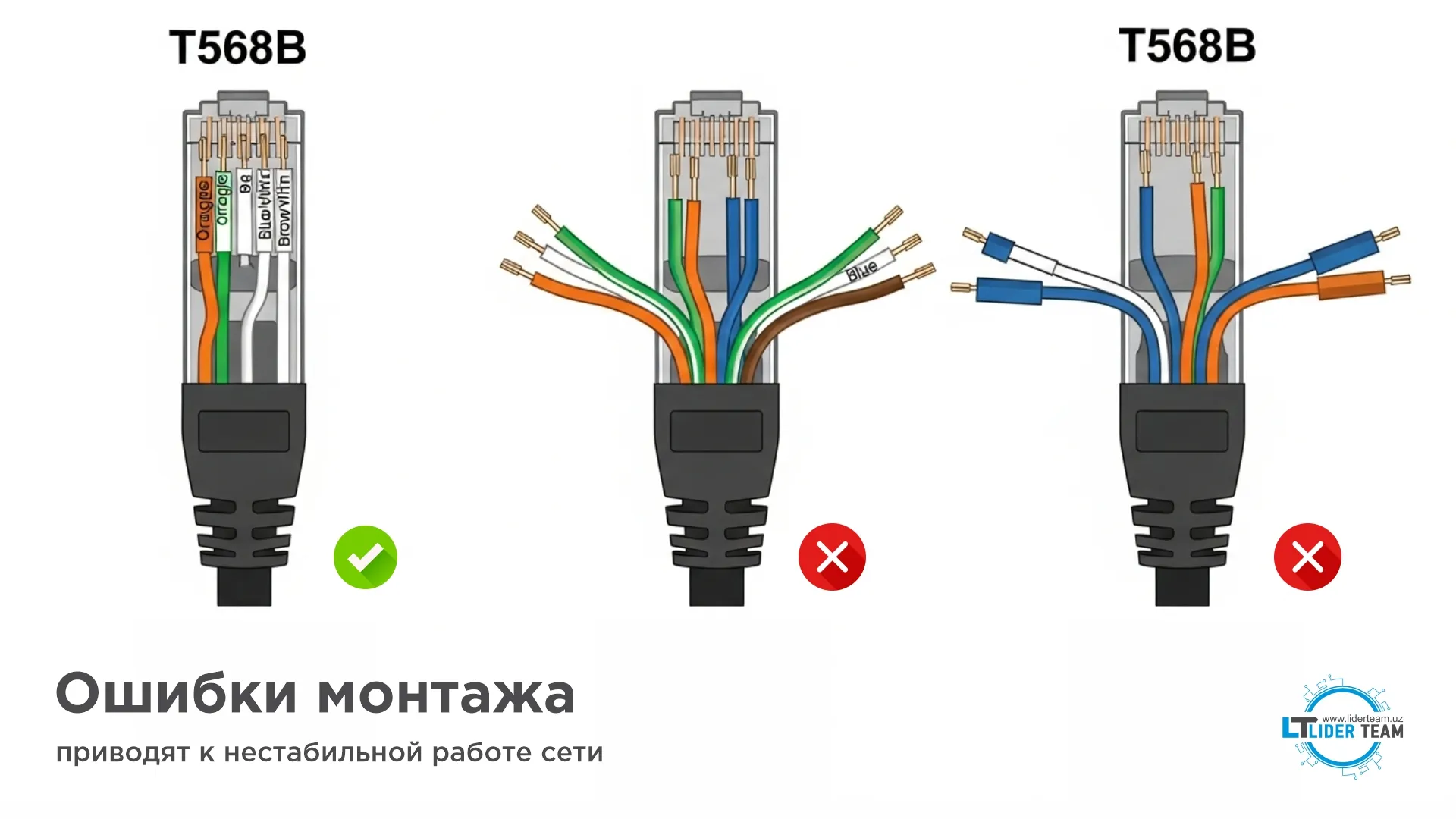

Функция проверяет соответствие цветовой последовательности жил на обоих концах кабеля стандартам T568A или T568B. Ошибки распиновки возникают при невнимательности монтажника во время обжимки коннекторов или при неправильном соединении двух отрезков кабеля после обрыва. Перепутанные пары приводят к нестабильной работе сети, потере пакетов и снижению скорости передачи данных.
Тестер показывает фактическую последовательность подключения жил и указывает, какие пары перепутаны местами. Это позволяет сразу переобжать коннектор правильно, не тратя время на диагностику проблем со скоростью сети после монтажа.
Обнаружение расщеплённых пар
Редкий, но критичный дефект, при котором сигналы передачи и приёма идут не по витой паре, а по жилам из разных пар. Например, вместо правильной схемы 1-2, 3-6, 4-5, 7-8 монтажник создаёт комбинацию 1-2, 3-4, 5-6, 7-8. Кабель при этом физически работает, проходит простую проверку целостности, но сильно теряет в помехозащищённости и не обеспечивает заявленную скорость.
Продвинутые тестеры анализируют правильность формирования витых пар и предупреждают о расщеплении. Функция особенно важна при сертификации сетей категории Cat6 и выше, где требования к качеству монтажа жёсткие.
Тестирование PoE (Power over Ethernet)

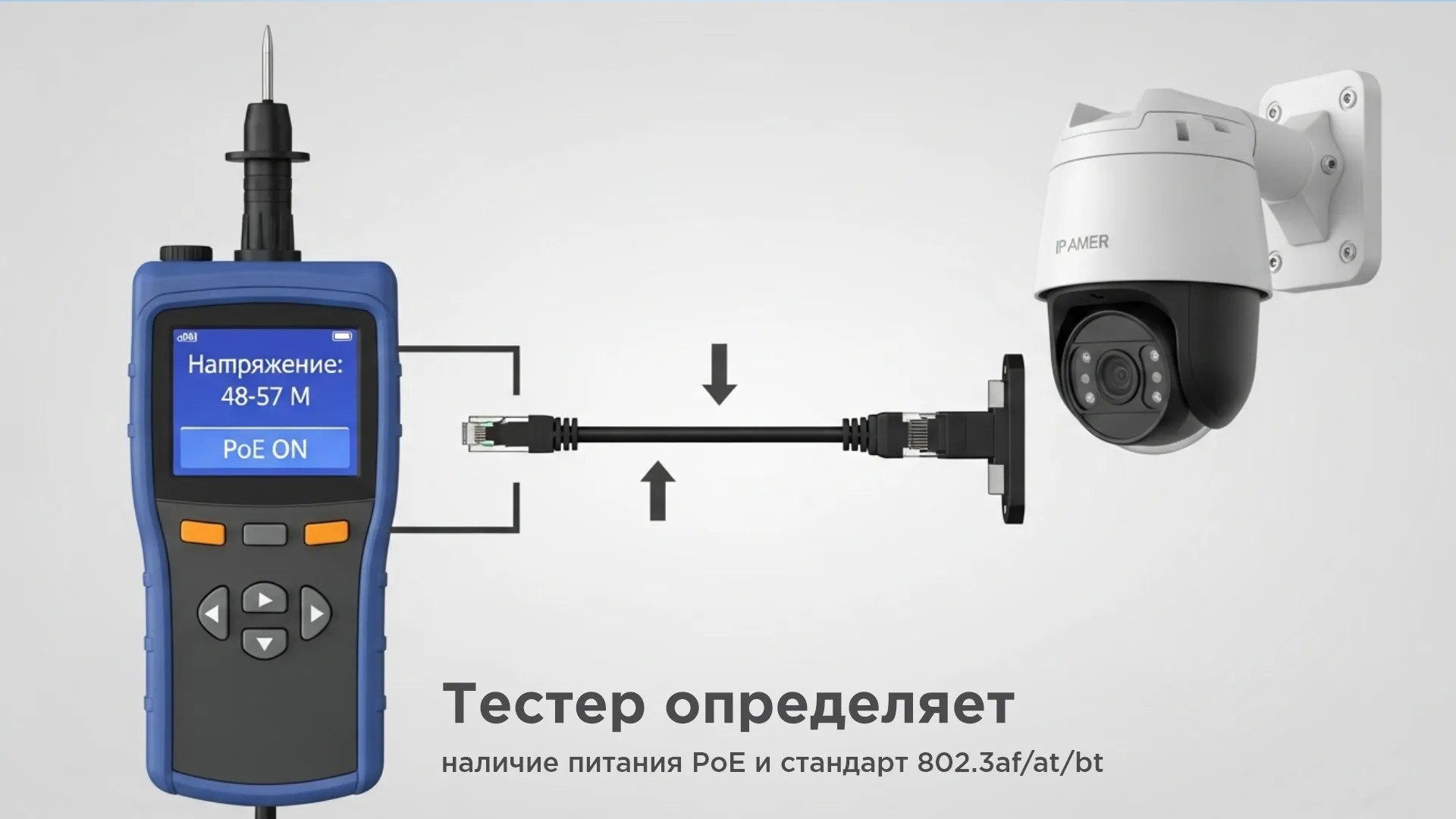

Технология PoE передаёт электропитание по тем же витым парам, что и данные, для работы IP-камер, точек доступа Wi-Fi, IP-телефонов. Тестер с функцией PoE определяет наличие напряжения на линии, его величину (обычно 48-57 В) и используемый стандарт (802.3af, 802.3at, 802.3bt).
Проверка PoE критична при установке камер видеонаблюдения на удалении от коммутатора. Если кабель имеет повышенное сопротивление из-за большой длины или плохих контактов, напряжение на конце линии падает ниже рабочего, и камера не включается. Тестер сразу покажет фактическое напряжение и позволит принять решение о замене кабеля или установке промежуточного инжектора PoE.
Измерение длины кабеля и расстояния до обрыва
Функция определяет физическую длину проложенного кабеля и расстояние до места повреждения при обрыве жилы. Большинство тестеров используют ёмкостный метод измерения с точностью ±10 см, что достаточно для бытовых задач. Профессиональные приборы применяют метод импульсной рефлектометрии (TDR), обеспечивающий точность до ±1 см.
Знание расстояния до обрыва экономит время при ремонте скрытой проводки. Вместо вскрытия всей трассы монтажник локализует участок длиной 1-2 метра, где произошло повреждение, и вскрывает только его. При новом монтаже функция помогает контролировать расход кабеля и планировать закупку материалов.
Трассировка и идентификация кабелей
Трассировка — поиск маршрута прокладки конкретного кабеля в стенах, перекрытиях, кабельных каналах. Передатчик подаёт на жилы специальный сигнал, создающий электромагнитное поле вокруг кабеля. Оператор с приёмником-щупом перемещается вдоль предполагаемой трассы, отслеживая максимум сигнала, который указывает точное положение провода.
Идентификация позволяет найти нужный кабель в пучке из десятков похожих линий. Терминальный метод использует специальные датчики-терминаторы, которые устанавливаются на дальние концы кабелей. Оператор поочерёдно подключает к тестеру кабели на ближнем конце, а прибор показывает номер сработавшего терминатора. Продвинутые модели поддерживают до 8 терминаторов одновременно, что ускоряет идентификацию больших пучков.
Проверка качества соединения (Ping Test)
Функция имитирует реальную работу сетевого оборудования, отправляя тестовые пакеты данных через кабель на подключенное устройство — коммутатор или роутер. Тестер измеряет время отклика (задержку), процент потерянных пакетов и стабильность соединения.
Ping Test выявляет качественные, но не критичные дефекты кабеля, которые пропускает простая проверка целостности. Микротрещины в жилах, окислившиеся контакты в коннекторах, наводки от силовых кабелей — всё это снижает скорость и увеличивает потери, что отражается в результатах ping-теста.
Профессиональные тестеры витой пары относятся к классу измерительного оборудования СКС и используются на всех этапах жизненного цикла кабельной инфраструктуры. Они позволяют не только проверить целостность и правильность обжатия линий, но и провести углублённую диагностику сети, оценить качество монтажа и подтвердить соответствие кабельной системы требованиям конкретного проекта.
Обзор популярных моделей тестеров
Noyafa NF-8601S
Многофункциональный профессиональный тестер с цветным дисплеем для комплексной диагностики сетей. Устройство выполняет все базовые проверки — целостность, короткое замыкание, правильность распиновки, а также измеряет длину кабеля методом TDR с высокой точностью. Встроенный ping-тест проверяет качество линии под нагрузкой, а функция PoE-тестирования определяет напряжение и стандарт питания.
Прибор поддерживает интерфейсы RJ45, RJ11, BNC и коаксиальные разъёмы для работы с сетевыми, телефонными и видеокабелями. Режим трассировки помогает найти путь прокладки скрытой проводки, а идентификация с комплектными терминаторами упрощает работу с пучками кабелей в серверных стойках. Модель подходит для монтажа корпоративных сетей, систем видеонаблюдения и обслуживания телекоммуникационной инфраструктуры.
Noyafa NF-8601W
Усовершенствованная версия NF-8601S с поддержкой до 8 терминальных датчиков для одновременной идентификации восьми линий. Расширенный функционал включает детектор скрытой проводки под напряжением, что полезно при ремонтных работах для избежания повреждения силовых кабелей. Увеличенный цветной экран отображает результаты всех тестов на одном экране с графическим представлением схемы подключения.
Тестер имеет встроенный аккумулятор увеличенной ёмкости для полного рабочего дня без подзарядки. Память устройства сохраняет результаты последних 30 измерений, что позволяет документировать качество монтажа для заказчика. Модель ориентирована на профессиональных монтажников, работающих с большими объектами и требующих максимальной функциональности в одном приборе.
Noyafa NF-8508
Компактный многофункциональный тестер среднего класса для повседневных задач сетевого администратора. Выполняет стандартные проверки целостности, замыканий и правильности распиновки для кабелей RJ45 и RJ11. Функция измерения длины использует ёмкостный метод с приемлемой точностью для большинства монтажных работ.
Устройство комплектуется четырьмя терминальными датчиками для идентификации кабелей в небольших пучках. Режим трассировки с индукционным щупом помогает найти проложенный кабель в стене или за подвесным потолком. Соотношение цены и функционала делает NF-8508 универсальным выбором для небольших компаний и частных мастеров.
Noyafa NF-8209
Специализированный тестер с акцентом на диагностику PoE-систем и IP-оборудования. Прибор точно определяет стандарт PoE (802.3af/at/bt), измеряет напряжение и ток на линии, рассчитывает мощность, потребляемую подключенным устройством. Встроенный эмулятор PD (Powered Device) позволяет проверить работу PoE-коммутатора без подключения реальной камеры или точки доступа.
Помимо PoE-функций, тестер выполняет все базовые проверки витой пары, измеряет длину линии и тестирует качество соединения ping-запросами. Графический дисплей показывает схему подключения кабеля с цветовым кодированием правильных и неправильных пар. Модель незаменима для инсталляторов систем IP-видеонаблюдения и сетей с большим количеством PoE-устройств.
Pixietech линейный тестер с функцией поиска в пучке
Узкоспециализированный тестер для быстрой идентификации кабелей в коммутационных шкафах и серверных. Компактный форм-фактор позволяет работать в стеснённых условиях между плотно уложенными кабельными пучками. Устройство использует терминальный метод идентификации с уникальными датчиками, которые крепятся на патч-панели.
Тестер выполняет базовую проверку целостности жил и правильности распиновки, но не имеет функций измерения длины и трассировки. Основное преимущество — скорость работы при массовой идентификации десятков портов во время инвентаризации или переключения оборудования. Подходит для сетевых администраторов, обслуживающих крупные офисные здания с развитой кабельной инфраструктурой.
PXT-NF-468 линейный тестер
Бюджетный вариант для домашнего использования и нечастых работ с небольшими сетями. Устройство проверяет целостность жил, обнаруживает короткие замыкания и определяет перепутанные пары на кабелях RJ45 и RJ11. Пассивный приёмник работает от энергии сигнала передатчика, что исключает необходимость замены батареек.
Светодиодная индикация показывает состояние каждой из восьми жил без экрана и сложного меню. Отсутствие дополнительных функций компенсируется низкой ценой и максимальной простотой использования. Тестер подходит для проверки качества обжимки патч-кордов, диагностики домашней сети и обучения начинающих специалистов основам монтажа.

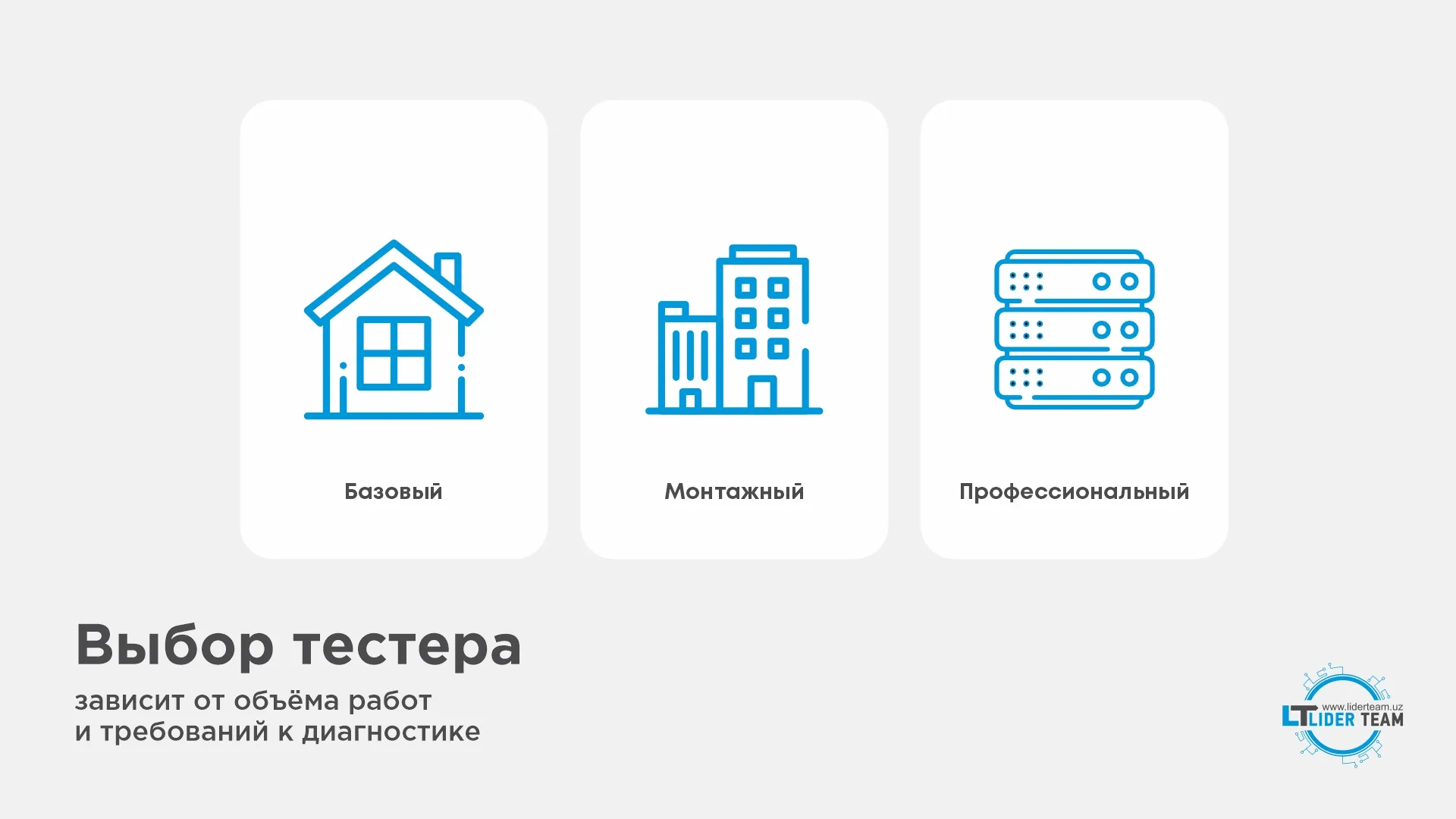

Как выбрать тестер витой пары под свои задачи
Для домашнего использования
Если нужно изредка проверить качество обжатого патч-корда или найти причину пропадания интернета, достаточно простого тестера типа PXT-NF-468. Устройство обнаружит обрывы, замыкания и перепутанные пары за несколько секунд без сложных настроек. Данный тестер оправдывает себя уже после первой самостоятельной обжимки кабеля вместо вызова мастера.
Для монтажа небольших офисных сетей
При регулярных работах с прокладкой кабелей на 10-30 рабочих мест полезны функции измерения длины и трассировки. Модели среднего класса вроде Noyafa NF-8508 позволяют контролировать расход кабеля, находить места повреждений в готовых линиях и идентифицировать провода в небольших пучках. Комплектные терминаторы ускоряют подключение оборудования в коммутационном шкафу.
Для инсталляторов IP-видеонаблюдения
Системы на десятках IP-камер требуют обязательного тестирования PoE на каждой линии. Специализированные тестеры типа Noyafa NF-8209 проверяют не только целостность кабеля, но и корректность работы PoE-коммутатора, достаточность напряжения на длинных линиях и соответствие стандартам питания. Функция ping-теста выявляет проблемные участки до монтажа камер на высоте.
Для профессионального обслуживания сетей
Крупные объекты с сотнями портов и разветвлённой кабельной инфраструктурой требуют топового функционала. Модели Noyafa NF-8601S или NF-8601W с поддержкой множественных терминаторов, сохранением результатов в память и точным измерением длины методом TDR окупаются за счёт сокращения времени на диагностику и устранение неисправностей. Универсальность по типам кабелей позволяет работать с телефонией, видеосистемами и мультимедийными линиями одним прибором.
Дополнительные возможности кабельных тестеров
Диагностика электропроводки
Тестеры с функцией трассировки применяются для поиска скрытой электропроводки в стенах перед сверлением. Режим детектора напряжения предупреждает о близости силового кабеля под напряжением, предотвращая случайное повреждение и удар током. Некоторые модели комплектуются переходниками с зажимами типа «крокодил» для подключения к одиночным проводам.
Проверка автомобильной проводки
Функция поиска обрывов и замыканий полезна при диагностике электрических цепей автомобиля. Генератор сигнала подключается к предохранителю или разъёму, а индукционный щуп прослеживает тестового сигнала по жгуту проводов. Метод позволяет локализовать место обрыва без разборки всей обшивки салона.
Практические кейсы использования из Ташкента
Монтаж локальной сети в бизнес-центре
При прокладке структурированной кабельной системы на шести этажах бизнес-центра в районе Юнусабад монтажная бригада столкнулась с проблемой идентификации линий. В серверной комнате на первом этаже сходились 120 кабелей от рабочих мест, но отсутствовала маркировка. Использование многофункционального тестера с восьмью терминаторами позволило одновременно идентифицировать по 8 линий за один проход. Монтажник устанавливал терминаторы на рабочих местах конкретного отдела, а второй специалист в серверной поочерёдно проверял все кабели, находя нужные за минуты вместо часов ручного прозвона.
После идентификации выполнялось тестирование качества каждой линии: проверка целостности, правильности распиновки, измерение длины для учёта материалов. На трёх линиях обнаружены расщеплённые пары из-за ошибки при обжимке — дефект, который невозможно увидеть визуально, но который привёл бы к проблемам со скоростью сети при запуске. Коннекторы были переобжаты до ввода сети в эксплуатацию, что сэкономило время на устранение жалоб пользователей в будущем.
Установка IP-видеонаблюдения на производстве
На производственном предприятии в промзоне Сергели устанавливалась система IP-видеонаблюдения из 32 камер с питанием по технологии PoE. Расстояния от коммутатора до камер на территории достигали 80-90 метров, что близко к максимальным 100 метрам для Ethernet. Перед подъёмом камер на мачты высотой 6-8 метров каждая линия проверялась тестером с функцией PoE.
На четырёх линиях тестер показал падение напряжения ниже 48 В из-за использования кабеля с жилами 0,4 мм вместо стандартных 0,5 мм. Проблемные участки заменили качественным кабелем до монтажа камер, избежав необходимости демонтажа оборудования после обнаружения нерабочих камер. Функция измерения длины помогла точно рассчитать запас кабеля на каждую точку, минимизировав отходы и перерасход материала. Ping-тест всех линий под нагрузкой подтвердил стабильное соединение без потери пакетов, что гарантировало непрерывную передачу видеопотока.
Часто задаваемые вопросы
Можно ли тестером проверить оптоволоконный кабель?
Нет, тестеры витой пары работают только с медными проводниками. Для диагностики оптоволокна используются специализированные рефлектометры и измерители оптической мощности, которые анализируют прохождение световых импульсов по стеклянным жилам.
Почему тестер показывает правильную распиновку, но сеть работает медленно?
Простая проверка целостности не выявляет качественные дефекты — микротрещины в жилах, окисление контактов, расщеплённые пары, наводки от силовых кабелей. Используйте функцию ping-теста для проверки качества соединения под нагрузкой или тестер с проверкой расщеплённых пар.
На каком расстоянии работает функция трассировки кабеля?
Бюджетные модели уверенно находят кабель на расстоянии до 200-300 метров от передатчика. Профессиональные тестеры с мощным генератором сигнала работают на линиях до 500 метров и более. Точность определения положения кабеля зависит от наличия рядом других проводов и силовых линий, создающих помехи.
Нужно ли калибровать тестер перед измерением длины кабеля?
Да, для точных измерений требуется калибровка на конкретном типе кабеля. Скорость распространения сигнала зависит от материала изоляции и конструкции жил, поэтому в настройках тестера указывается коэффициент скорости (NVP) конкретного кабеля из технической документации производителя. Без калибровки погрешность измерения может достигать 10-15%.
Можно ли использовать тестер на линиях под напряжением PoE?
Большинство тестеров автоматически определяют наличие напряжения на линии и переходят в режим PoE-тестирования. Однако перед подключением к активному оборудованию ознакомьтесь с инструкцией конкретной модели — некоторые бюджетные устройства не защищены от высокого напряжения и могут выйти из строя.
Что лучше — пассивный или активный приёмник в тестере?
Пассивные приёмники проще и дешевле, работают без батареек, но ограничены базовыми функциями проверки целостности. Активные приёмники с собственным питанием поддерживают дополнительные модули трассировки, индикации силы сигнала и расширенную диагностику. Для профессионального использования выбирайте модели с активным приёмником.
