Сетевые технологии постоянно развиваются, и в этом контексте протоколы обеспечения надежности и устойчивости сетевой топологии играют ключевую роль. В данном обзоре рассмотрим протоколы Spanning Tree Protocol (STP), Rapid Spanning Tree Protocol (RSTP) и Multiple Spanning Tree Protocol (MSTP), их отличия и применение в современных сетях.

Основы STP

Spanning Tree Protocol (STP) был разработан для предотвращения петель в сетях Ethernet, которые могут возникать из-за избыточных путей между коммутаторами. Разработан в 1985 году инженером IBM Ромпертом Брасом, STP используется для создания единственного активного пути между всеми парами узлов в сети, блокируя избыточные пути.

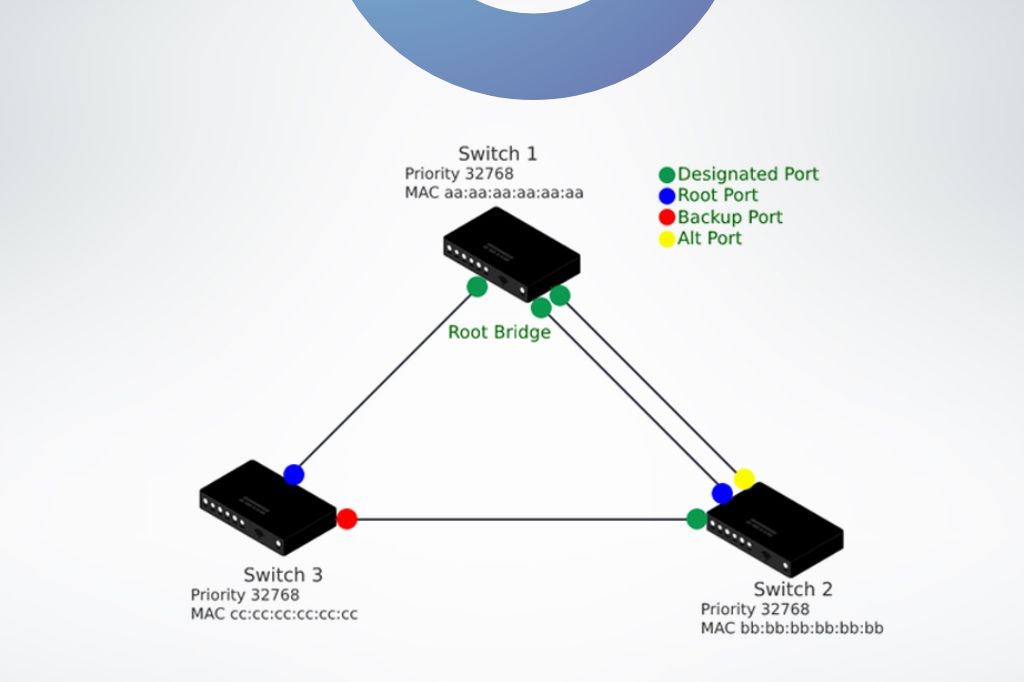

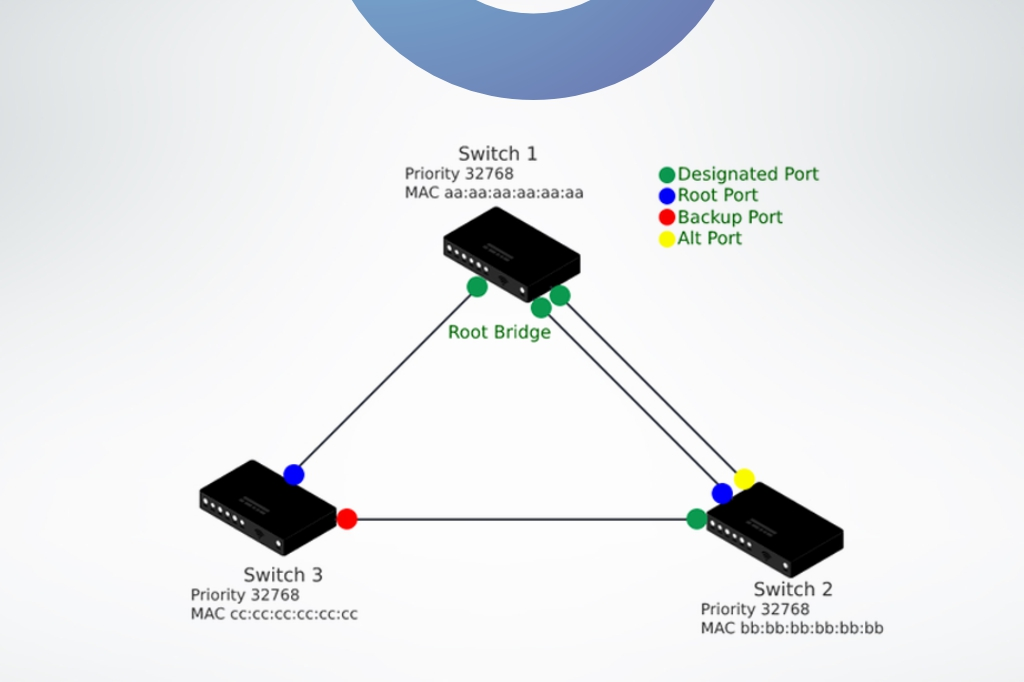

Основные принципы STP:

• Корневой коммутатор: STP выбирает один коммутатор как корневой, от которого строится логическая топология сети.
• Выбор корневого порта: Для каждого коммутатора определяется корневой порт, который представляет собой порт с наименьшей стоимостью пути к корневому коммутатору.
• Выбор назначенного порта: На каждом сегменте сети выбирается один назначенный порт, который будет передавать трафик на этом сегменте.
• Блокировка порта: Порты, которые не являются корневыми или назначенными, блокируются, чтобы предотвратить петли.

STP использует алгоритм Берлекампа, который обеспечивает правильную работу в больших и сложных сетях.

Проблемы STP

Хотя STP эффективно предотвращает петли, его основные недостатки связаны с временем, необходимым для изменений в топологии сети. В случае сбоя одного из активных путей, STP требует времени для повторного расчета топологии и перехода к резервным путям, что может привести к значительным задержкам.

RSTP: Улучшение производительности

Rapid Spanning Tree Protocol (RSTP) был стандартизирован в IEEE 802.1w в 2001 году и представляет собой улучшенную версию STP, которая значительно уменьшает время, необходимое для реакции на изменения в топологии сети.

Основные улучшения RSTP:

• Быстрое восстановление: RSTP использует новый механизм для быстрого перехода в рабочее состояние при изменении топологии, что позволяет сократить время простоя сети.
• Переходные состояния: RSTP использует только три состояния порта (Forwarding, Learning, Discarding) вместо пяти у STP, что упрощает и ускоряет процесс.

RSTP поддерживает совместимость с STP, что позволяет внедрять его в существующие сети, где используются старые версии STP.

MSTP: Множественные инстанции

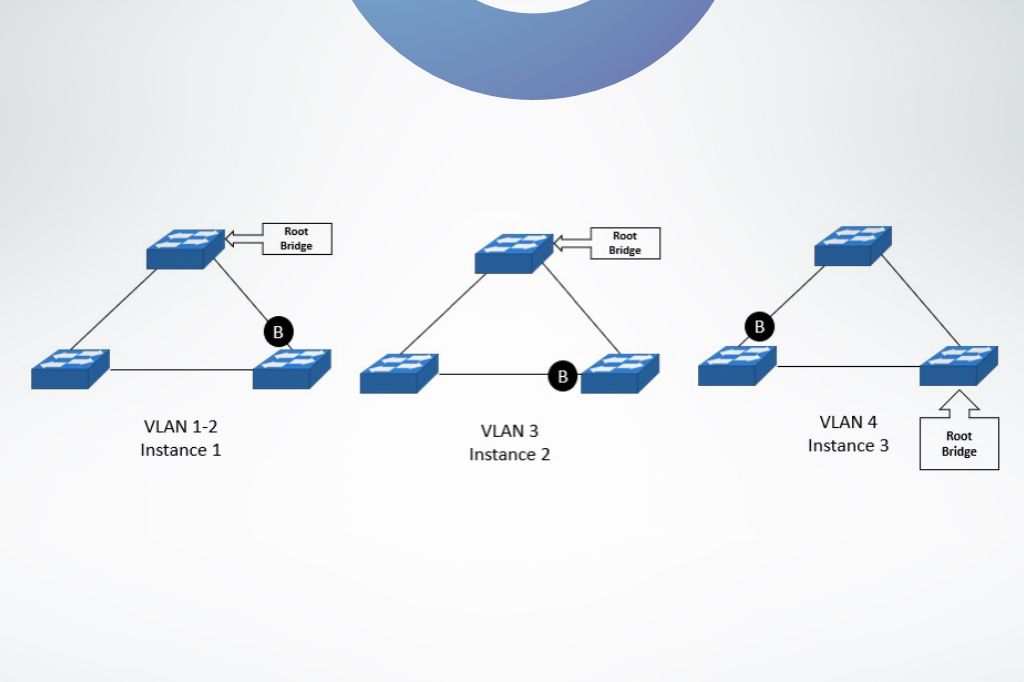

Multiple Spanning Tree Protocol (MSTP), стандарт IEEE 802.1s, был разработан для решения проблемы масштабируемости в сетях, использующих RSTP. MSTP позволяет создавать несколько экземпляров (инстанций) STP, что обеспечивает лучшую поддержку VLAN и распределение нагрузки по сети.

Основные особенности MSTP:

• Множественные инстанции: MSTP позволяет создавать до 64 инстанций STP на одной физической сети, что позволяет оптимизировать маршруты для различных VLAN.
• Связь с RSTP: MSTP включает механизм RSTP для улучшения быстродействия, используя концепцию MSTI (Multiple Spanning Tree Instances).

MSTP предоставляет гибкость и масштабируемость для больших сетей, где различные VLAN требуют различных политик маршрутизации.

Примеры применения и конфигурация

STP: Подходит для небольших сетей с низким уровнем избыточности, где простота настройки и надежность важнее быстродействия.

RSTP: Рекомендуется для средних и крупных сетей, где требуется быстрое восстановление после сбоев и минимальные задержки.

MSTP: Идеален для сложных и масштабируемых сетей с множеством VLAN, где необходимо поддерживать несколько политик маршрутизации и оптимизировать распределение нагрузки.

Заключение

STP, RSTP и MSTP представляют собой ключевые технологии для обеспечения стабильности и надежности Ethernet-сетей. STP, будучи первичным решением, обеспечивает базовую защиту от петель, в то время как RSTP и MSTP предлагают более быстрые и масштабируемые решения для современных сетей. Понимание этих протоколов и правильное их применение позволяет строить более эффективные и надежные сети.
