Оптоволоконный кабель: виды, структура и область применения

В современном мире интернет стал таким же привычным, как электричество или водопровод. Он обеспечивает работу бизнеса, государственных структур и миллионов людей по всему миру. Мы смотрим фильмы в 4K, проводим видеоконференции, загружаем большие объёмы данных в облако и управляем «умными» устройствами — и всё это требует быстрых, стабильных и безопасных каналов связи.

В основе этой инфраструктуры лежит оптоволоконный кабель — тонкая, но мощная «артерия» цифрового мира. В отличие от медных проводов, он передаёт данные с помощью света, что обеспечивает не только высокую скорость, но и устойчивость к помехам, безопасность и возможность прокладывать линии на тысячи километров.

В этой статье мы подробно разберём, какие бывают оптоволоконные кабели, как они устроены, чем отличаются и где применяются. А ещё объясним, почему именно оптика сегодня является главным стандартом связи.

Почему оптоволокно постепенно заменяет медь

Ещё 20 лет назад магистрали и локальные сети в основном строились на медных кабелях. Сегодня ситуация изменилась: оптоволокно заняло лидирующие позиции. И на то есть серьёзные причины.

• Скорость передачи. Современные одномодовые линии обеспечивают скорость передачи данных в сотни гигабит в секунду. Это позволяет передавать не только текстовую или графическую информацию, но и тяжёлые медиафайлы, потоки видео в высоком разрешении или массивы данных для дата-центров.
• Дальность без потерь. Если медный кабель на скорости 1 Гбит/с стабильно работает на 100 метров, то оптика без проблем передаст сигнал на десятки километров без усилителей, а при их использовании — на тысячи.
• Устойчивость к помехам. Электромагнитные наводки, радиочастотные шумы, грозовые разряды — всё это способно «посадить» медную линию. Оптоволокно нечувствительно к таким воздействиям.
• Компактность и ёмкость. В одном оптоволоконном кабеле может быть десятки, а то и сотни волокон. При этом он всё равно тоньше и легче медного аналога.
• Безопасность передачи. Перехват оптического сигнала крайне сложен, что делает такие линии более защищёнными.
• Долговечность. Оптика не ржавеет, выдерживает перепады температур и воздействие влаги.

Например, трансатлантические линии связи, соединяющие Европу и Америку, полностью построены на оптоволокне. Именно оно позволяет передавать гигантские объёмы данных между континентами практически в реальном времени.

Виды оптоволоконных кабелей по типу световода

Основное отличие кабелей — в диаметре сердечника и количестве мод, по которым проходит свет.

Одномодовые кабели (Single Mode Fiber, SMF)

У них сердечник очень тонкий — всего 8–10 микрометров. Сигнал идёт по одной «дорожке», что сводит к минимуму искажения. Благодаря этому такие кабели могут передавать данные на тысячи километров без потерь. Их используют для магистральных сетей, подводных линий, национальных и международных каналов связи.
Преимущества: минимальная дисперсия, низкое затухание, огромная пропускная способность.

Многомодовые кабели (Multi Mode Fiber, MMF)

Сердечник шире — 50 или 62,5 микрометров. Световые лучи идут по разным траекториям, что упрощает оборудование, но ограничивает дальность. Такие кабели отлично подходят для локальных сетей, офисов, дата-центров.
Преимущества: простота монтажа, более доступное оборудование, высокая надёжность на коротких дистанциях.

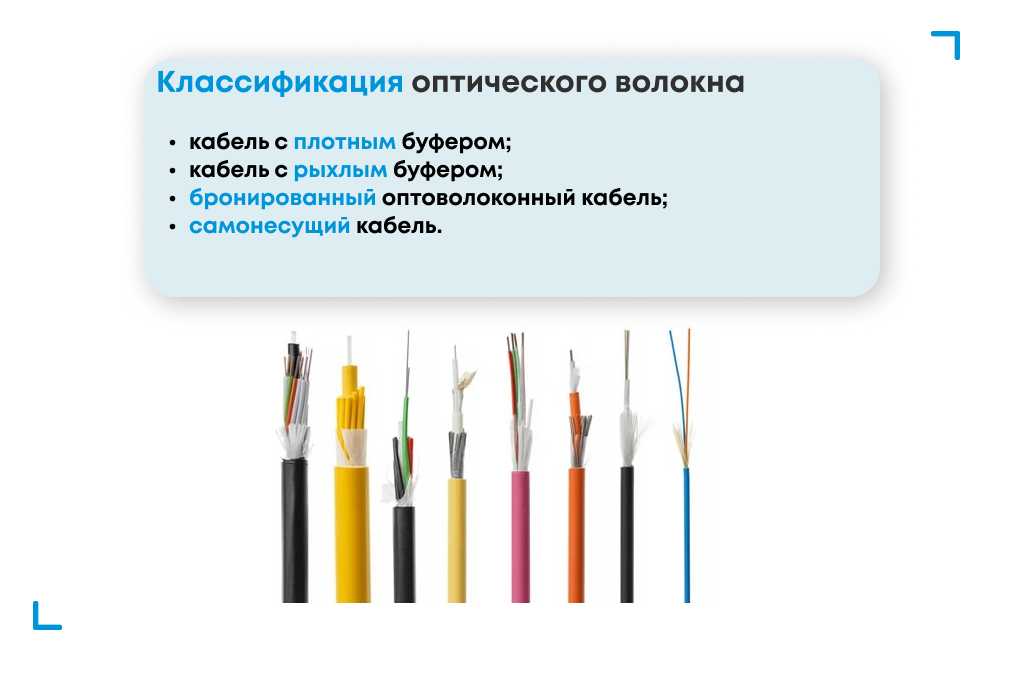

Классификация оптических кабелей и особенности их применения

Чтобы подобрать кабель под конкретную задачу, важно учитывать сразу несколько параметров.

По типу оптического волокна

• Одномодовые — сердечник 8–10 мкм, минимальная модовая дисперсия, дальняя передача.
• Многомодовые — сердечник 50 или 62,5 мкм, выше дисперсия, оптимальны для коротких линий.

По способу прокладки

• Подземные — с влагозащитой и усиленной оболочкой (ОГД, ОГЦ, ОКГМ).
• В коллекторах и трубах — небронированные и бронированные исполнения (ОКМТ, ОКСТМ).
• Подводные — с утяжелённой бронёй, защищённые от высокого давления и коррозии (ДА2, СПС).
• Воздушные — самонесущие и с тросом (ОКСНМ, ОКТс).
• Внутренние — лёгкие и пожаробезопасные (FTTH, ОКВ-М, ОМВ).

По назначению

• Магистральные — одномодовые, минимальные потери, большая дальность (ОКГМ, ОКСД).
• Зоновые — соединяют региональные узлы (ОМЗКГМ, ОЗКГ).
• Городские — для магистралей до 10 км с высокой пропускной способностью (ОКСТМ).
• Полевые — прочные, влагостойкие, для временных и многократно монтируемых линий (ОК-ПН).
• Подводные — герметичные, рассчитанные на работу на больших глубинах (СПС, ДАС).
• Объектовые — для передачи данных внутри зданий, кораблей, самолётов (ИКВА–П, ОТЦ).
• Монтажные — плоские ленты или жгуты для подключения оборудования (ОК-МС).

По конструкции сердечника

• Повивная концентрическая скрутка — модули с волокнами вокруг силового элемента (до 576 волокон).
• Центральный модуль — до 48 волокон в компактном исполнении.
• Фигурный сердечник — пазы для модулей, высокая устойчивость к разрывам.

По материалу волокна

• GOF — стекловолокно высокой прочности.
• POF — полимерное волокно, бюджетный вариант.
• PCF — стеклянно-кристаллическое с полимерной оболочкой.

Способы прокладки

Разные условия требуют разных решений:

• Подземная — кабель прокладывается в грунте или кабельной канализации. Требует влагозащитной оболочки.
• Подводная — усиленная броня, защита от давления, коррозии и повреждений.
• Воздушная — кабель монтируется на опорах ЛЭП, контактных сетях.
• Внутренняя — прокладывается в зданиях, часто в негорючей оболочке.

Например, подводные кабели, соединяющие Японию с США, прокладываются на глубине нескольких километров и выдерживают колоссальное давление воды.

Технические параметры, на которые стоит обратить внимание

• Коэффициент затухания — показывает, как быстро сигнал теряет мощность.
• Дисперсия — влияет на чёткость и скорость передачи.
• Рабочие длины волн — стандартные значения 850, 1310 и 1550 нм.
• Количество волокон — для локальных сетей достаточно 2–4, для магистралей — сотни.
• Материал оболочки — полиэтилен, ПВХ, LSZH — каждый имеет свои особенности.

Устройство оптоволоконного кабеля

Любой кабель состоит из нескольких слоёв:

1. Оптическое волокно — сердечник и оболочка, по которым идёт свет.
2. Буферное покрытие — защита от микроповреждений.
3. Усилительные элементы — кевлар, стеклопрутки или стальные жилы.
4. Внешняя оболочка — защищает от влаги, ультрафиолета и механических воздействий.
5. Дополнительные элементы — гидрофобный гель, водоблокирующие нити, броня.

Где применяется оптоволокно

• Междугородние и международные магистрали — связывают крупные города и страны.
• Городские сети — обеспечивают работу операторов и корпоративных систем.
• Дата-центры — соединяют серверы, коммутаторы и системы хранения данных.
• FTTH — быстрый интернет прямо в квартиру или дом.
• Системы видеонаблюдения — стабильная передача видеопотока.
• IoT и автоматизация — управление умными устройствами, промышленными процессами.
• Военные объекты — защищённая связь для стратегических целей.

Заключение

Оптоволоконный кабель — это фундамент цифрового мира. Он обеспечивает высокую скорость, надёжность и безопасность связи, оставаясь при этом компактным и долговечным.

Каталог Lider Team предлагает решения для любых задач: от компактных многомодовых кабелей для офисов до мощных магистральных линий, способных работать в самых сложных условиях, стоит обратить внимание, что большинство товаров в категории "Оптические кабели".
