Правильный обжим проводов: как избежать перегрева, искрения и пожара — гайд для электромонтажника

Обжим многопроволочных проводов наконечниками — не просто «рекомендация», а обязательное требование ПУЭ (п. 1.7.123), ГОСТ Р 50571.15-97 и международных стандартов IEC 60352-2 и IEC 61238. Без него невозможно обеспечить надёжный, безопасный и долговечный электрический контакт. Тем не менее, даже опытные монтажники допускают ошибки при выборе, подготовке и опрессовке. В этой статье — всё, что нужно знать специалисту для безупречного результата.

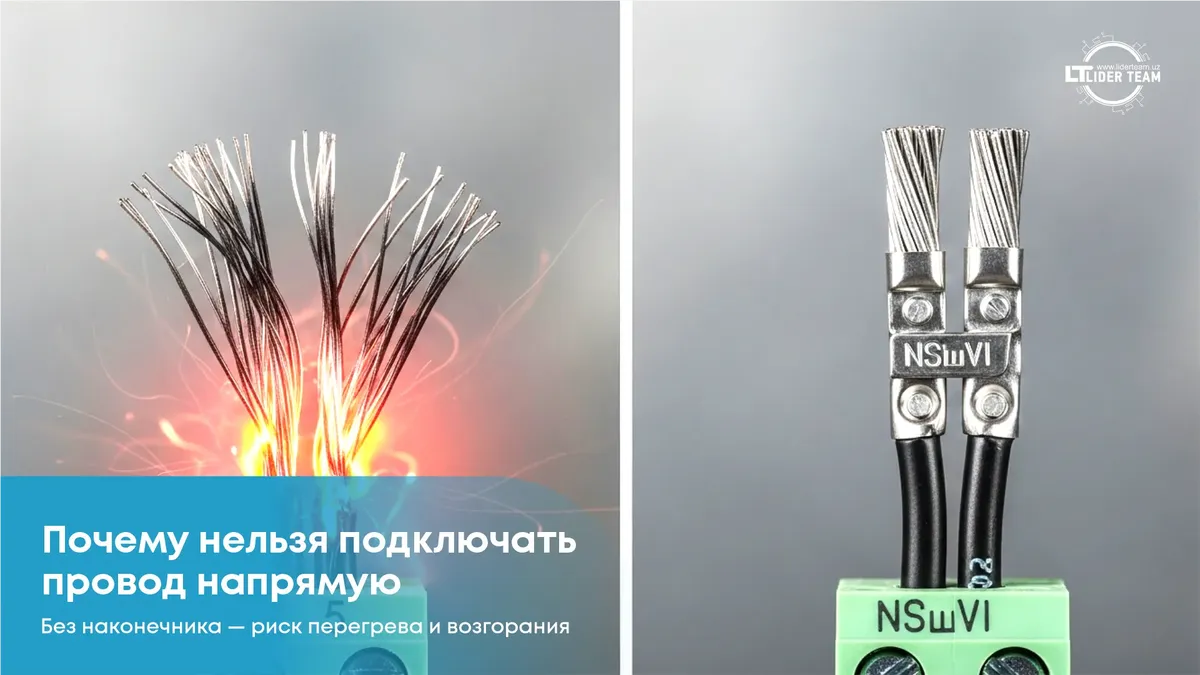

Почему нельзя подключать многопроволочные жилы напрямую

Многопроволочная жила состоит из десятков (иногда сотен) тонких проволочек.
При зажиме в винтовой клемме:

1. жилы распушиваются, часть проволочек ломается или выпадает;
2. контакт становится неплотным, что вызывает локальный перегрев;
3. на оголённых проволочках образуется оксидная плёнка, увеличивающая переходное сопротивление;
4. при вибрации или термоциклировании винт ослабевает, что ведёт к искрению и возгоранию.

Измерения показывают: переходное сопротивление в неправильно обжатом соединении может быть в 3–5 раз выше, чем в норме. При токе 16 А это уже перегрев до 120–150°C — температура, при которой начинает плавиться изоляция.

Измерения показывают: переходное сопротивление в неправильно обжатом соединении может быть в 3–5 раз выше, чем в норме (например, 5 мОм вместо 1 мОм). При токе 16 А это приводит к выделению тепла по закону Джоуля: P = I²R = 16² × 0.005 = 1.28 Вт на контакт. При плохом теплоотводе температура возрастает до 120–150°C — уровня, при котором плавится изоляция (температура размягчения ПВХ ~120°C).

Единственное исключение — пружинные клеммы WAGO, где давление создаётся за счёт упругой силы. Во всех остальных случаях — обязательно используйте наконечники.

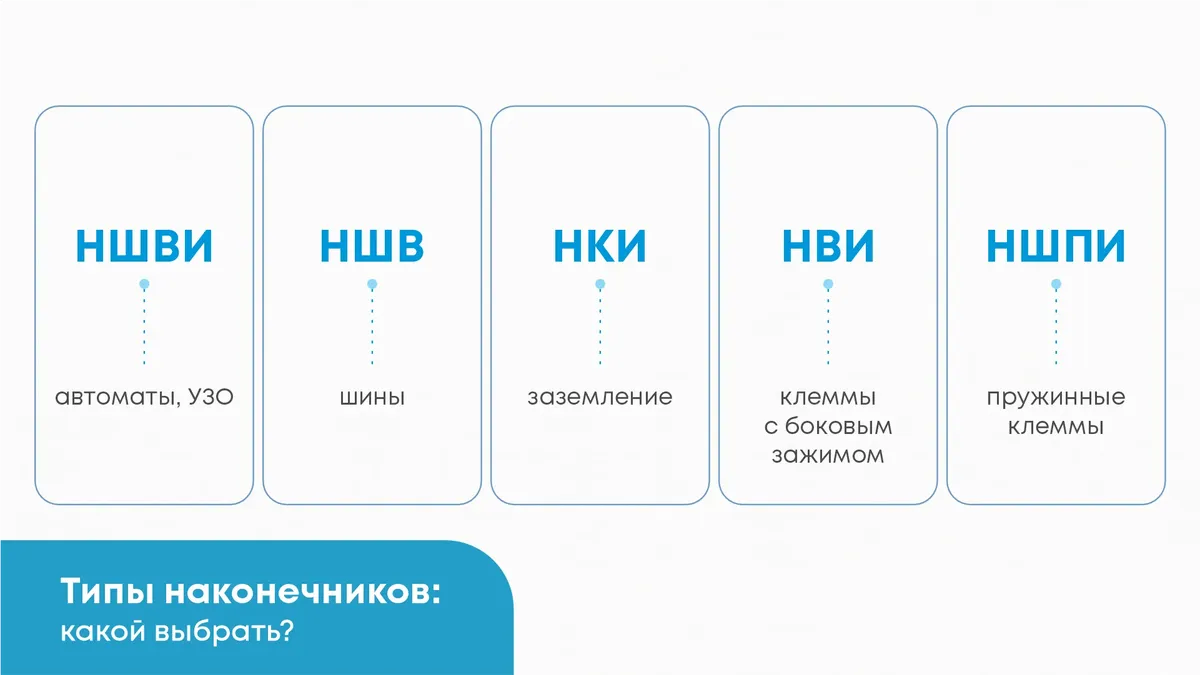

Типы наконечников: как выбрать правильный

Выбор зависит от типа клеммы, номинального тока и условий эксплуатации.
Основные виды:

Важно: не путайте НШВ и НШВИ. В распределительных щитах почти всегда нужны НШВИ — они предотвращают короткое замыкание при случайном касании.

Для алюминиевых проводов обязательны би-металлические наконечники (например, Cu-Al от Phoenix Contact), предотвращающие электрохимическую коррозию между алюминием и медными клеммами. Перед обжимом жилы очищают и обрабатывают специальной пастой (например, NO-OX-ID), чтобы снизить окисление

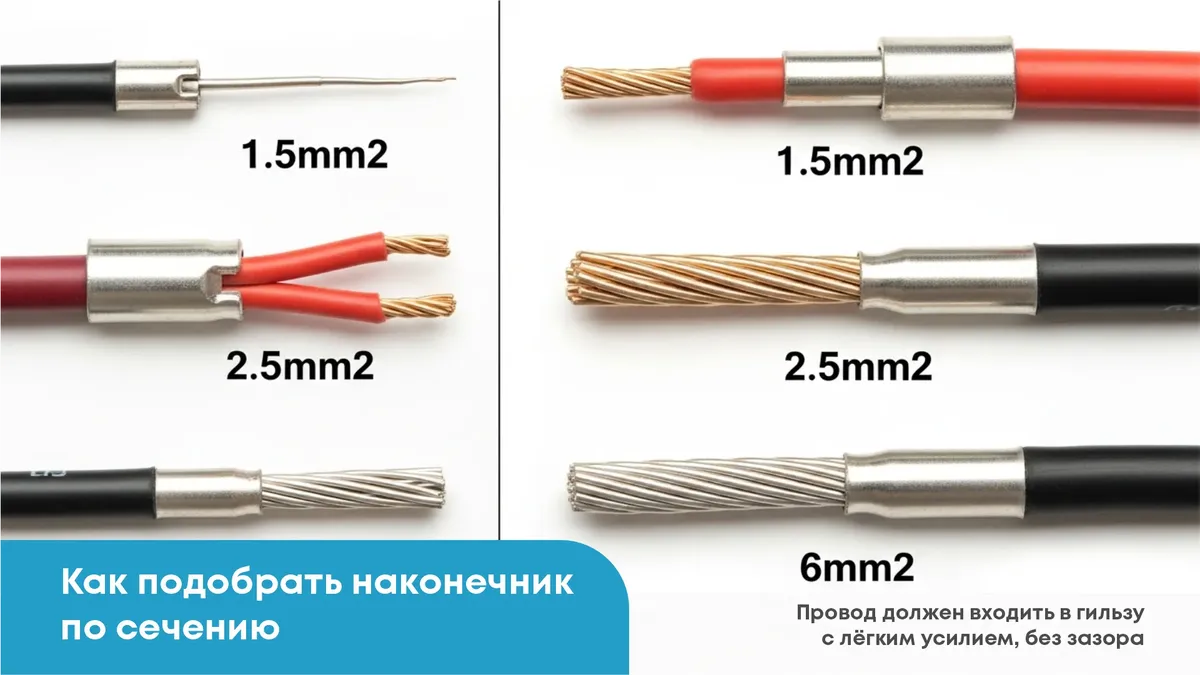

Как подобрать наконечник по сечению

Сечение указывается на кабеле (например, ПВС 3×2.5), но реальное сечение может отличаться — особенно у кабелей неизвестного происхождения.

Правило подбора:

• Провод должен входить в гильзу с небольшим усилием, но без зазора.
• Если провод свободно болтается — берите на размер меньше.
• Если не входит — не проталкивайте! Это деформирует жилы.

Профессиональный лайфхак: держите под рукой таблицу соответствия сечения и диаметра жилы.
Например:

• 75 мм² → Ø ≈ 1.0 мм
• 5 мм² → Ø ≈ 1.4 мм
• 5 мм² → Ø ≈ 1.78 мм
• 6 мм² → Ø ≈ 2.76 мм
• 16 мм² → Ø ≈ 4.5 мм

Пример расчёта тока: для нагрузки 3.5 кВт (P) при напряжении 220 В (U) ток I = P/U = 3500/220 ≈ 16 А. Для сечения провода используйте формулу I = S·j, где j — плотность тока (6–10 А/мм²). Для j = 8 А/мм² требуется сечение S = I/j = 16/8 = 2 мм², что соответствует 2.5 мм² с запасом.

Для сечений более 10 мм² используйте двойные наконечники (две жилы в одну гильзу) или раздвоенные наконечники (одна жила → два вывода).

Подготовка провода: что делать, а чего нельзя

1. Снимите изоляцию на длину равную длине гильзы + 2–3 мм.
2. Не скручивайте жилы! Это нарушает геометрию и снижает площадь контакта.
3. Выпрямите проволочки, чтобы они лежали параллельно.
4. Убедитесь, что все жилы вошли в гильзу — даже одна выпавшая проволочка снижает надёжность.

Запрещено: использовать нож, пассатижи или зубы для снятия изоляции — это повреждает жилы. Используйте стриппер с регулировкой глубины (например, Miller FO или Knipex 12 40 240).

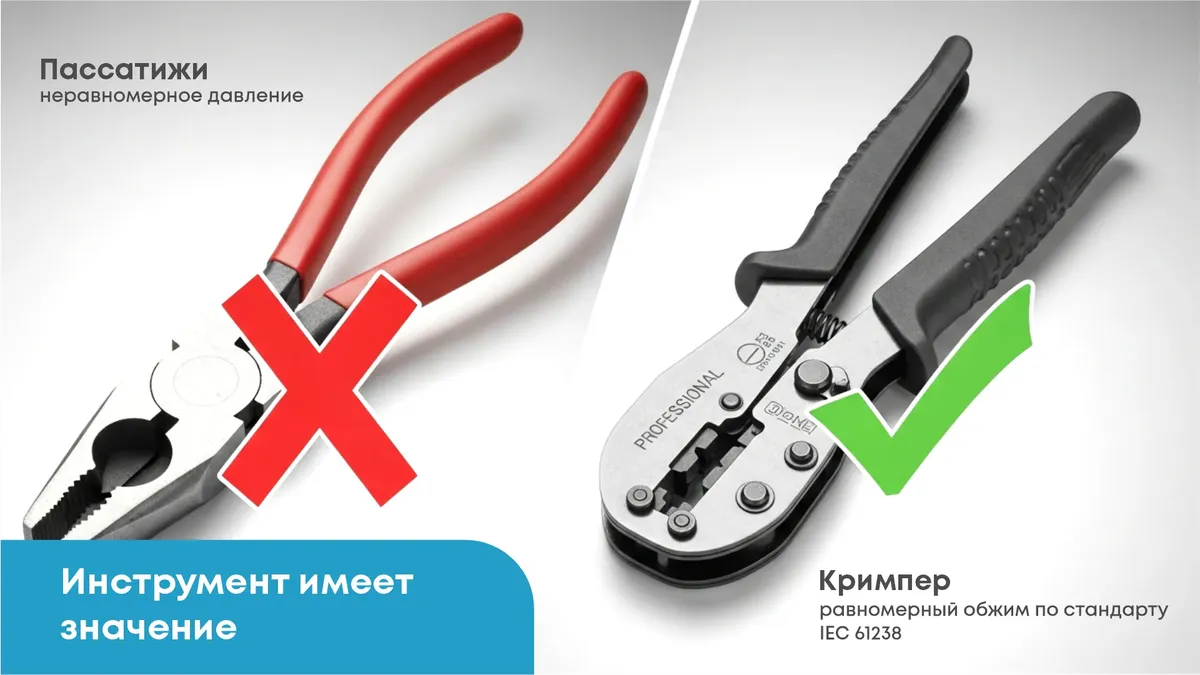

Инструмент для обжима: кримперы и матрицы

Нельзя обжимать пассатижами, молотком или кернером — это не даёт равномерного давления и нарушает структуру жилы.

Требования к инструменту:

• Сертифицированный кримпер (Kabifix FK28, Miller FO, SNR-FTTH-STRIPPER, Knipex, Greenlee, Jonard);
• Сменные матрицы под конкретный тип наконечника;
• Регулировка усилия (для крупных сечений).

Типы обжима:

• Шестигранный профиль — стандарт для НШВИ и НКИ (IEC 61238);
• Точечный обжим — для крупных сечений (>16 мм²);
• Комбинированный — для специальных наконечников.

Совет: для монтажа в щитах используйте кримпер с храповым механизмом — он гарантирует полный цикл обжима и не позволяет «недожать».

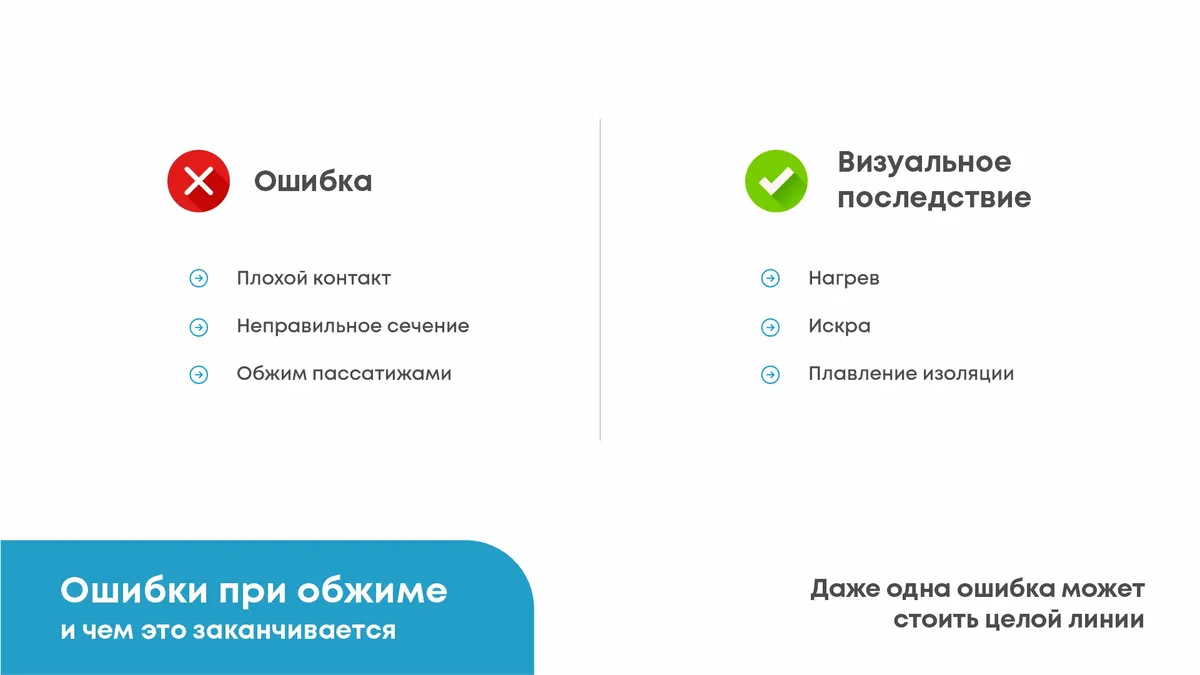

Типичные ошибки и их последствия

Контроль качества обжима

После обжима провод должен пройти визуальный и механический контроль:

Визуальный:

• гильза не треснула;
• проволочки не выступают более чем на 0.5 мм;
• обжим равномерный по всей окружности.

Механический:

• потяните за провод — он не должен выскакивать из гильзы;
• при сечении >6 мм² — проведите испытание на разрыв (по IEC 61238).

Электрический:

• измерьте переходное сопротивление (должно быть <1 мОм для 2.5 мм²).

Альтернативы: когда можно обойтись без наконечников?

Только в трёх случаях:

1. Пружинные клеммы WAGO;
2. Специальные клеммы с «зажимом-ножом» (например, в некоторых розетках Legrand);
3. Лужение припоем — но только для слаботочных цепей (сигнализация, автоматика). В силовых цепях лужение запрещено ПУЭ — припой «течёт» под нагрузкой. В силовых цепях лужение запрещено ПУЭ (п. 2.1.21) из-за риска «течения» припоя под нагрузкой, что нарушает контакт и увеличивает риск возгорания.

Важно: даже в слаботочных цепях лужение не рекомендуется — припой со временем окисляется, и контакт ухудшается.

Современные технологии: автоматизация и защита

Для крупных проектов актуальны автоматические обжимные машины (например, Komax Kappa 350), которые обеспечивают высокую скорость и точность обжима до 5000 соединений в час. Также для защиты соединений от влаги и коррозии рекомендуется использовать термоусадочные трубки с клеевым слоем (например, Raychem), что увеличивает срок службы в агрессивных средах.

Кейс: Обжим в промышленном цехе Ташкента

В 2024 году в промышленном цехе Ташкента (производство текстиля) возникли частые сбои в системе автоматизации из-за некачественного обжима многопроволочных проводов сечением 10 мм². Использовались неэкранированные наконечники НШВ без гидравлического пресса, что привело к перегреву контактов и остановке линии на 12 часов. После диагностики и замены на НШВИ с обжимом прессом KVT ГП-160 (6–8 тонн) и термоусадкой Raychem сбои прекратились, а производительность выросла на 15%. Итог: инвестиция в 50 млн сумов на оборудование окупилась за 2 месяца за счёт снижения простоев.

Цветовая маркировка и документирование

• Красный — 0.5–1.0 мм²
• Чёрный/серый — 1.5 мм²
• Синий — 2.5 мм²
• Жёлтый — 4–6 мм²
• Красный/жёлтый — 10 мм²

При монтаже АСУТП или промышленных щитов обязательно маркируйте каждый провод термоусадочной или самоклеящейся биркой. Это ускорит диагностику в будущем.

Работа с крупными сечениями (16–95 мм²)

Для сечений более 16 мм²:

• используйте гидравлический пресс (например, KVT ГП-160) с давлением 6–12 тонн, обеспечивающим равномерное сжатие без деформации жил;
• применяйте точечный обжим в 2–4 точках;
• после обжима зачистите заусенцы напильником;
• для медных жил — лужение не требуется, для алюминиевых — обязательно.

Заключение

Обжим наконечниками — это не опция, а норма профессионального монтажа. Он обеспечивает:

• стабильное переходное сопротивление;
• защиту от окисления;
• механическую прочность соединения;
• соответствие требованиям пожарной безопасности.

Инвестируйте в качественные наконечники (KBT, Phoenix Contact, IEK, Weidmüller) и сертифицированный инструмент. Это сэкономит время на переделках и, главное, предотвратит аварии.

Помните: хороший монтаж — тот, который не требует ремонта.
