НАСТРОЙКА VOICE VLAN НА КОММУТАТОРАХ PIXIETECH

Поговорим про голосовой трафик в классических корпоративных сетях, а именно о вопросе разделения голосового трафика от обычного дата трафика. С помощью голосового VLAN коммутаторы Pixietech могут выполнить данную задачу.

Обычно, телефоны находятся на рабочем столе рядом с компьютером, подключаются такой же витой парой (UTP), что и компьютер, и тоже используют протокол Ethernet. Для подключения телефона к коммутатору существует два варианта – подключение оборудования к коммутатору «параллельно», используя два кабеля или же подключив телефон и компьютер «последовательно».

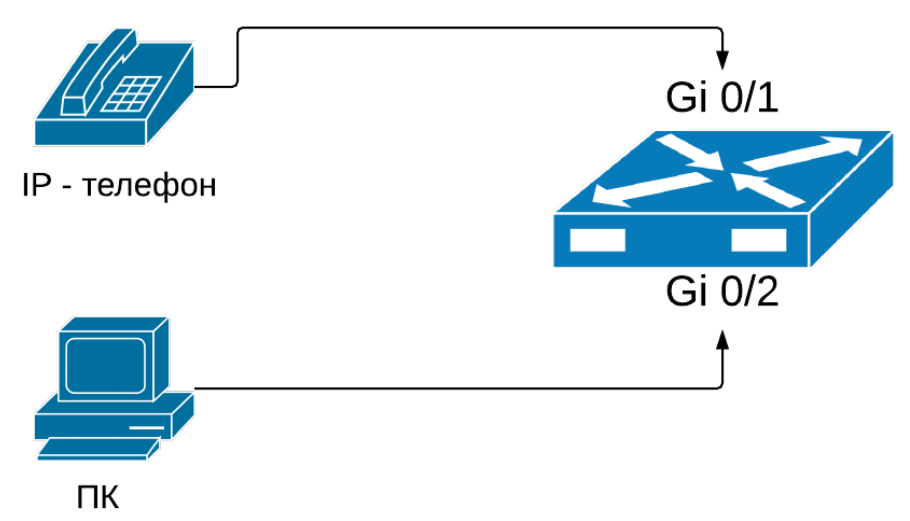

Вариант 1: «Параллельное» подключение

Для начала необходимо создать VLANы. Все компьютеры и обычный трафик будут находиться в VLAN 10, а голосовой трафик в VLAN 11.

Создание VLANов

PXT-SW(config)#vlan 10

PXT-SW(config-vlan)#name DATA

PXT-SW(config-vlan)#exit

PXT-SW(config)#vlan 11

PXT-SW(config-vlan)#name VOICE

PXT-SW(config-vlan)#exit

Настройки интерфейсов

PXT-SW(config)#interface GigaEthernet0/1

PXT-SW(config-if)#description Phone-port

PXT-SW(config-if)#switchport mode access

PXT-SW(config-if)#switchport pvid 11

PXT-SW(config-if)#exit

PXT-SW(config)#interface GigaEthernet0/2

PXT-SW(config-if)#description PC-port

PXT-SW(config-if)#switchport mode access

PXT-SW(config-if)#switchport pvid 10

PXT-SW(config-if)#exit

Преимущества

• Простота в настройке;
• Нет необходимости в наличии гигабитных портов в IP-телефоне, т.к. ПК и телефон подключены независимо друг от друга;
• Если IP-телефон перезагрузится или станет неисправным, ПК не потеряет сетевое подключение.

Недостатки

• Использование параллельно ПК и телефона требует наличие двух сетевых розеток / портов на коммутаторе;
• Проблемы с эргономикой и эстетикой. Необходим дополнительный UTP кабель большей длины.

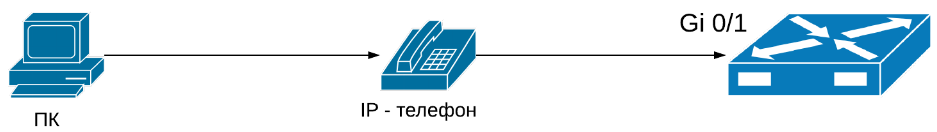

Вариант 2: «Последовательное» или «каскадное» подключение

На IP-телефоне для такого варианта подключения есть 2 порта Ethernet:

• WAN-порт для подключения телефона к коммутатору;
• LAN-порт для подключения к ПК.

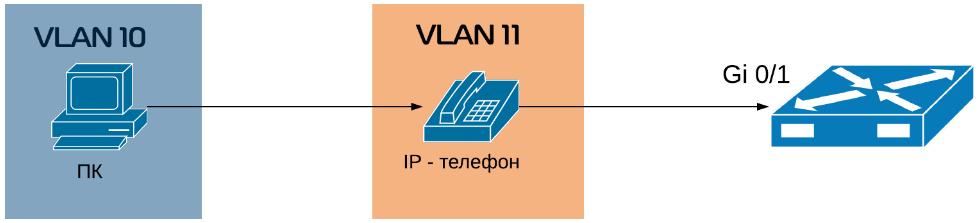

Как и в предыдущем варианте, необходимо создать VLANы (VLAN 10 – для ПК, VLAN 11 – для IP-телефона). Создание VLANов идентично варианту 1.

Как это все работает? Между коммутатором и телефоном у нас есть так называемый "транк". LAN-порт на телефоне, который подключается к компьютеру, является портом доступа. Телефон передает весь трафик с компьютер
