Для чего нужны SFP порты в гигабитных коммутаторах

Роль и значимость SFP портов в гигабитных коммутаторах

В современной сфере телекоммуникаций обеспечение эффективной передачи данных является важным аспектом для нормальной работы сетей. Гигабитные коммутаторы играют ключевую роль в этом процессе, а использование SFP (Small Form-Factor Pluggable) портов значительно расширяет их функциональные возможности и гибкость. Давайте рассмотрим более детально, зачем они необходимы, как они отличаются от портов RJ45 и каким образом они помогают в настройке соединений в сетях.

Порт SFP на гигабитном коммутаторе

Порт SFP на гигабитном коммутаторе - это специальный разъем, который нацелен на работу с компактными SFF (Small Form Factor) разъемами. Он обеспечивает быструю передачу данных и физически компактен, что дает возможность гигабитному коммутатору устанавливать связь с оптическими или медными линиями при помощи SFP модулей. Основное различие между оптическим и электрическим портами заключается в методе физической передачи данных. Для соединения SFP порта с электрическим портом требуется специализированный сетевой кабель, такой как Cat5e/Cat6/Cat7.

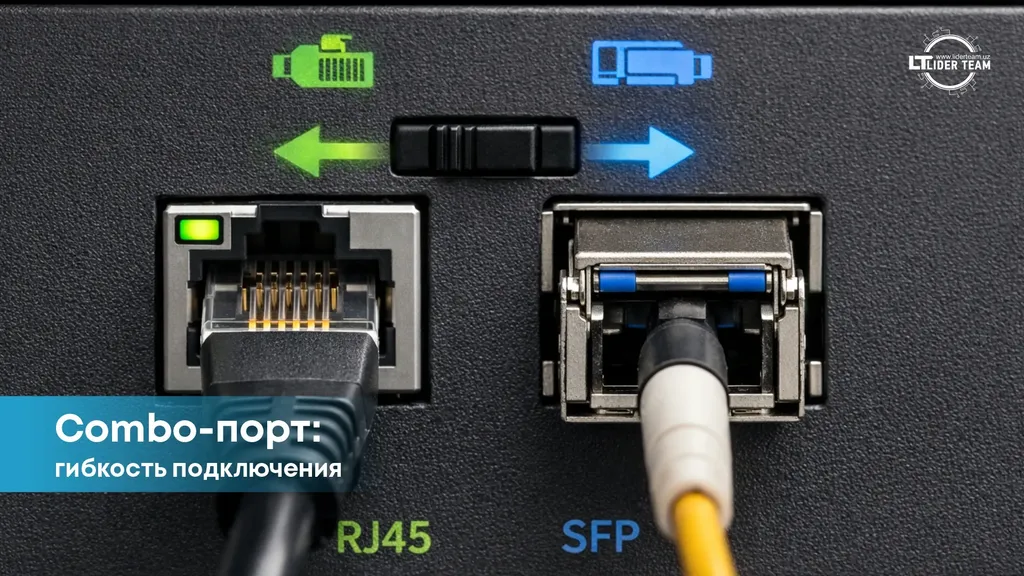

Combo порт SFP

Порт SFP, предназначенный для uplink, выполняет функцию связи между внутренними коммутаторами при помощи стандартного прямого кабеля, а не через кросс-кабель. Он позволяет подключать uplink порт одного коммутатора к стандартному порту другого, способствуя расширению размеров сети. Многие организации предпочитают использовать коммутаторы с выделенными портами SFP для uplink, так как это эффективно способствует развитию сетевой инфраструктуры.

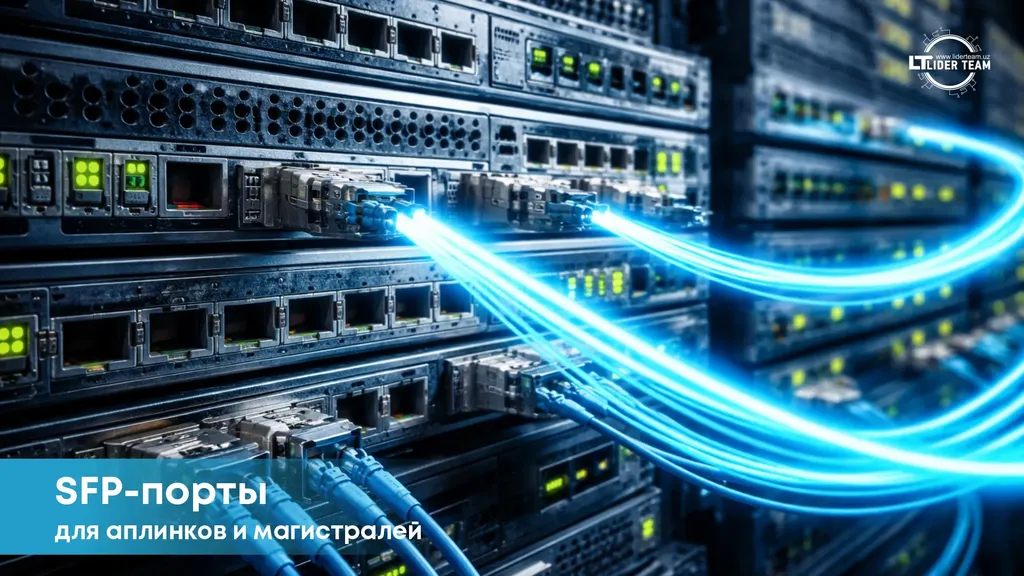

Uplink порт SFP

Порт SFP для uplink предназначен для соединения внутреннего коммутатора с другим устройством при помощи стандартного прямого кабеля вместо кросс-кабеля. Он обеспечивает возможность связать uplink порт одного коммутатора с обычным портом другого, что способствует увеличению размеров сети. Многие компании предпочитают использовать коммутаторы, где имеются выделенные порты SFP для uplink, так как это облегчает расширение сети и повышает гибкость в настройке сетевой инфраструктуры.

Порт RJ45 на гигабитном коммутаторе

Порт RJ45 на гигабитном коммутаторе является стандартным встроенным интерфейсом, соответствующим нормам 1000BASE-T Ethernet. Он предназначен исключительно для использования RJ45 кабелей для передачи данных со скоростью 1 Гбит/с на расстояние до 100 метров. Этот порт на коммутаторе часто используется для связи серверов в ЦОД, для локальных сетей или для подключения к настольным коммутаторам.

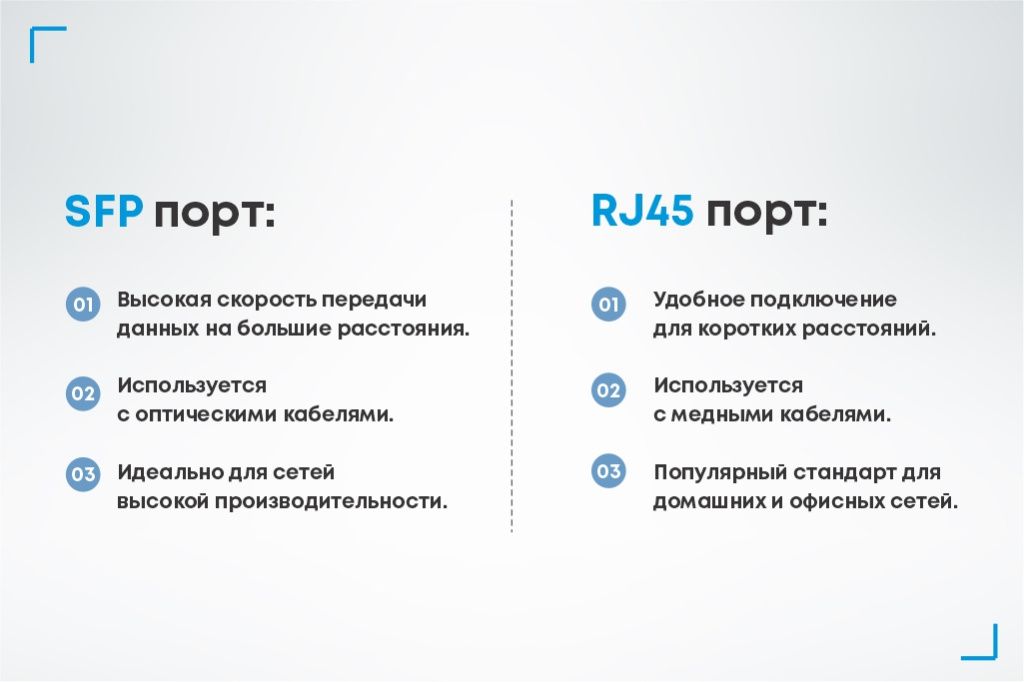

SFP порт vs RJ45 порт

При сравнении SFP порта с портом RJ45 можно отметить, что SFP порт поддерживает более широкий ассортимент коммуникационных кабелей и способен передавать данные на большие расстояния. Также он совместим с различными стандартами, включая 1000BASE-LX/LH, 1000BASE-ZX или 1000BASE-BX10-D/U, что предоставляет больше возможностей при настройке сетей.

Кратко говоря, эти порты дают пользователям гибкость в адаптации к различным сценариям использования, что в свою очередь улучшает эффективность и производительность сети.

Когда нужно выбирать между портами SFP (Small Form-Factor Pluggable) и RJ45, становится заметно, что они отличаются не только в способах подключения, но и в расстояниях передачи данных, задержках и потреблении энергии. Эти различия имеют важное значение при построении сетевой инфраструктуры и определении оптимального варианта в зависимости от конкретных потребностей.

Отличительные особенности:

Когда речь идет о типах подключения, SFP порт имеет необычную гибкость выбора модулей. Этот порт способен работать как с RJ45 SFP модулями, используя разнообразные сетевые кабели, включая Cat5e, Cat6 или более современные стандарты, так и с оптическими модулями, соединяясь через оптические волокна (SMF или MMF). В отличие от этого, RJ45 порт ограничивается использованием только сетевых кабелей, таких как Cat5e, Cat6 или выше.

Важным отличием является возможность SFP порта передавать данные на гораздо большие расстояния. SFP порты способны передавать информацию на значительные расстояния: MMF (до 550 метров), SMF (до 150 километров) или даже при использовании Cat5 кабеля (до 100 метров). В то время как RJ45 порт ограничен передачей данных на расстояние до 100 метров (330 футов).

При передаче данных SFP порты обеспечивают более низкую задержку, что может быть критически важным для приложений, где скорость передачи данных играет важную роль.

Кроме того, SFP порт обычно характеризуется низким энергопотреблением, что может быть важным фактором при оценке общей эффективности и стоимости использования сетевого оборудования.

Давайте рассмотрим несколько ситуаций, когда использование коммутаторов с SFP портами является оптимальным решением.

1. Объединение удаленных офисов в единую сеть:

При необходимости объединения различных офисов в общую сеть возникает потребность в передаче данных на большие расстояния. Стандартные медные кабели витой пары ограничены длиной до 100 метров, что может оказаться недостаточным в таких сценариях. В этом случае рекомендуется использовать оптический кабель, который через порт SFP позволяет передавать данные на расстояния до 70 километров.

2. Камеры видеонаблюдения на обширных территориях:

На обширных территориях, таких как производственные базы или складские помещения, размещение видеокамер на удаленных расстояниях требует особых соединений. Для связи между такими камерами и центральными устройствами записи видео рекомендуется использовать оптический кабель, подключаемый через порт SFP. Это обеспечивает надежную и качественную передачу данных на значительные расстояния.

3. Соединение с волоконно-оптическими сетями:

Сегодня многие интернет-провайдеры предоставляют доступ к сети через волоконно-оптические соединения. Пользовательское оборудование, оснащенное портом SFP, легко подключается к таким сетям для стабильного и высокоскоростного интернет-соединения.
