Что такое SNMP и как он работает?

SNMP (Simple Network Management Protocol) — это протокол, который позволяет централизованно мониторить и управлять сетевыми устройствами: коммутаторами, маршрутизаторами, серверами, ИБП, IP-камерами и другим оборудованием. Он используется системными администраторами для контроля состояния инфраструктуры, получения уведомлений о сбоях и автоматизации диагностики.

SNMP обеспечивает сбор технических параметров (нагрузка, температура, uptime, состояние интерфейсов), а также позволяет устройствам самостоятельно отправлять аварийные сообщения при возникновении критических событий.

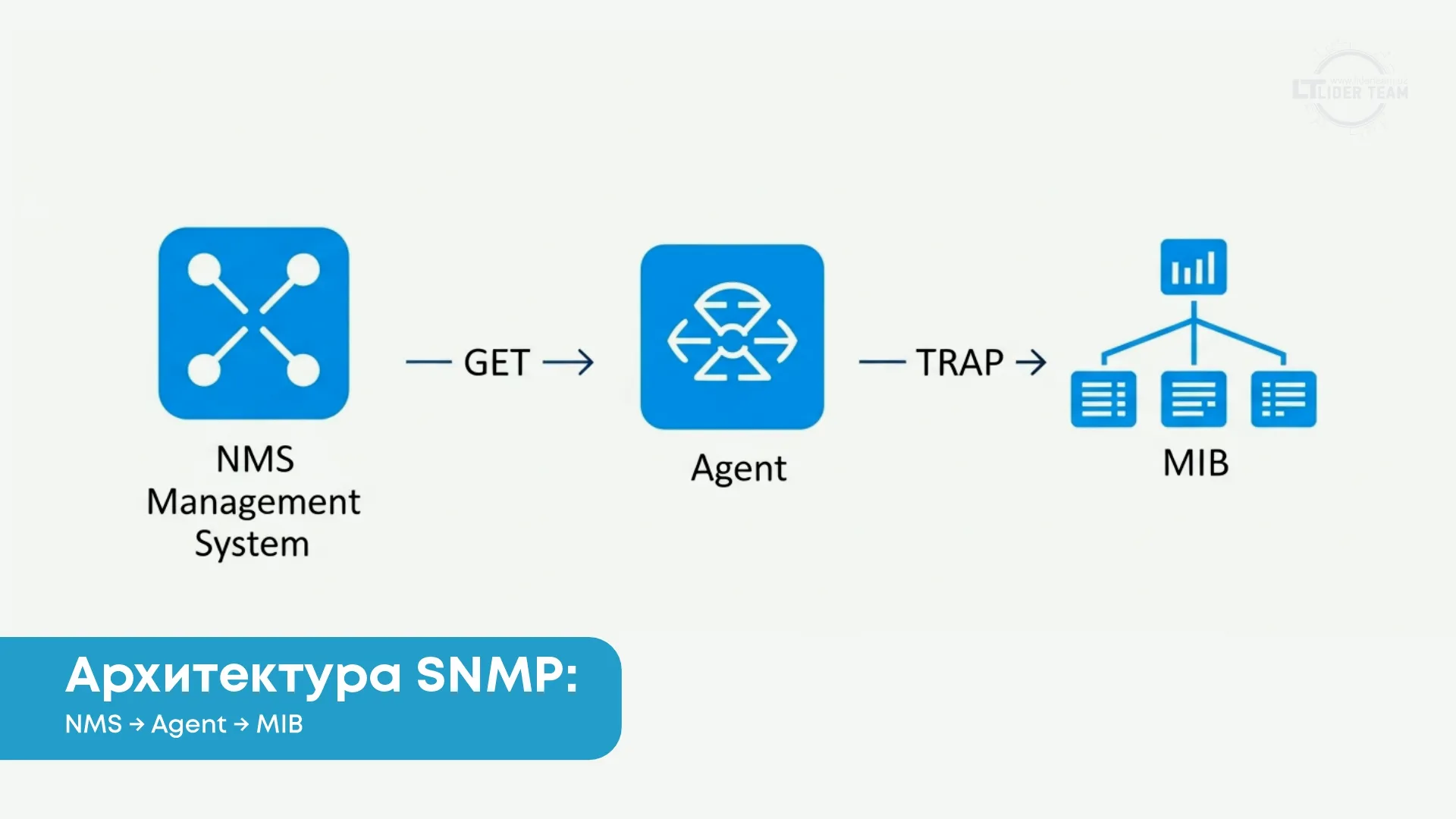

Архитектура SNMP

Стандартная архитектура SNMP включает три ключевых компонента:

1. Network Management Station (NMS)

NMS — это система мониторинга (например: Zabbix, PRTG, LibreNMS), которая:

• выполняет опрос устройств по SNMP;
• получает значения параметров из их MIB;
• формирует графики, отчёты и алерты;
• обрабатывает TRAP/INFORM-сообщения.

NMS — центр управления, который обеспечивает полную видимость состояния инфраструктуры.

2. SNMP Agent

Агент — это программный модуль на устройстве (коммутатор, сервер, ИБП), который:

• собирает данные о работе устройства,
• читает значения из MIB,
• отвечает на запросы NMS,
• отправляет TRAP-уведомления при авариях.

Фактически это «представитель» устройства в системе мониторинга.

3. MIB (Management Information Base)

MIB — это дерево параметров, доступных через SNMP.
Каждый параметр имеет уникальный OID (Object Identifier).

Пример:

• 3.6.1.2.1.1.3.0 — время работы устройства (sysUpTime),
• 3.6.1.2.1.2.2.1.10.X — входящий трафик интерфейса.

Без корректного MIB система мониторинга не сможет интерпретировать значения параметров.

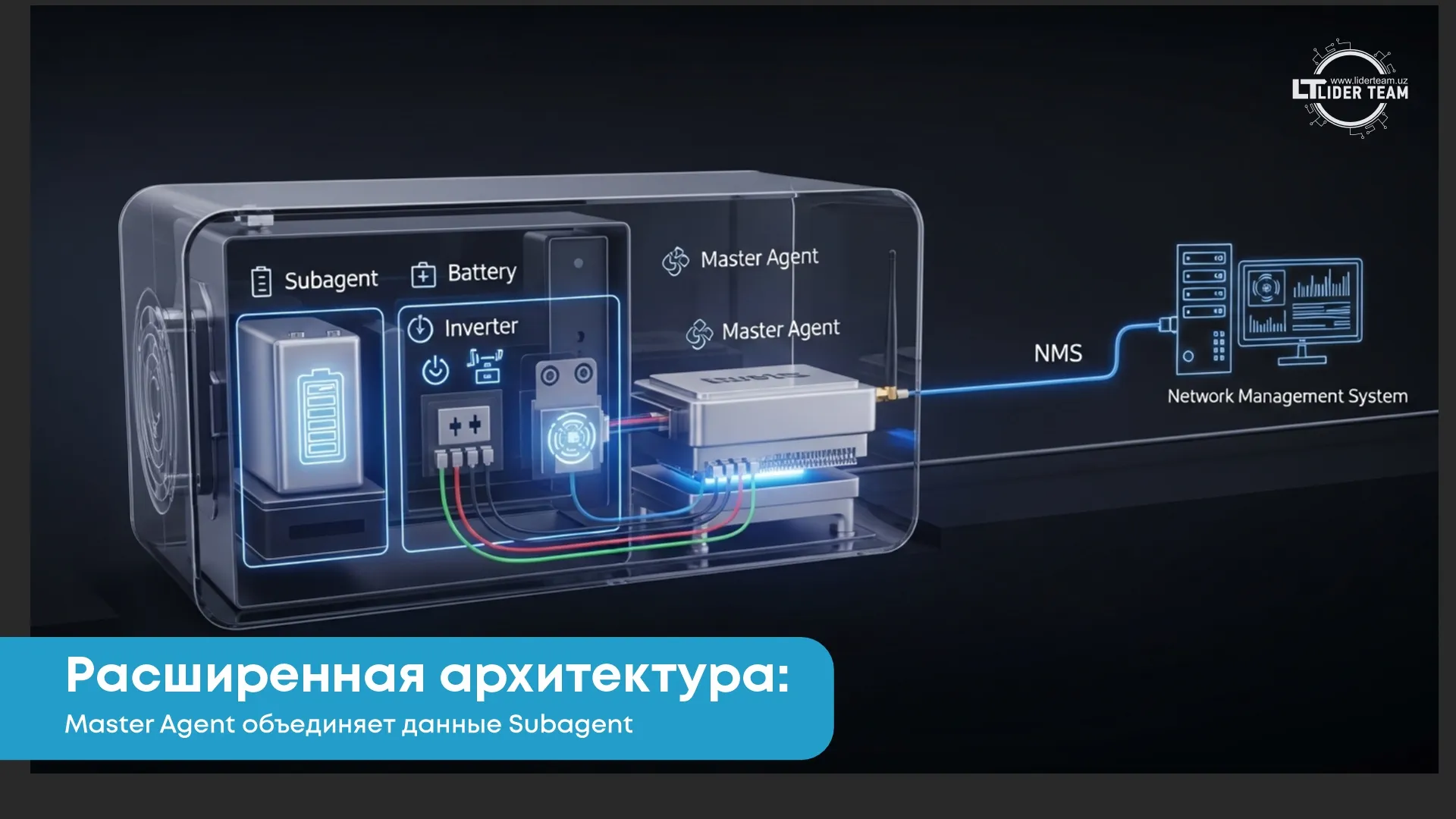

Master Agent и Subagent в SNMP (расширенная модель)

В ряде устройств SNMP использует расширенную архитектуру, которая состоит из Master Agent и одного или нескольких Subagent. Такая модель применяется в сложных или модульных системах: ИБП, серверах, сетевых контроллерах и устройствах с несколькими независимыми подсистемами.

Master Agent — центральный обработчик данных

Master Agent — это основной SNMP-агент устройства. Он:

• принимает запросы от NMS (GET, GETNEXT, GETBULK, SET);
• передаёт запросы нужным Subagent;
• агрегирует полученные параметры;
• возвращает ответ в NMS;
• формирует TRAP/INFORM при событиях.

Master Agent работает с единым деревом MIB и отвечает за корректную структуру OID для всех модулей устройства.

Subagent — модульный источник данных

Subagent — это внутренний компонент устройства, который:

• отвечает за отдельную подсистему (батарея, питание, температура, сеть, вентиляторы и т. д.);
• собирает данные локально;
• передаёт значения Master Agent;
• обслуживает свой собственный набор OID внутри MIB.

Пример: В ИБП один субагент отвечает за батареи, другой за входное питание, третий — за инвертор.

Когда используется расширенная архитектура

Модель Master Agent / Subagent применяется, когда устройство имеет несколько аппаратных модулей, каждые из которых предоставляет свои данные. Это позволяет:

• разделить обработку информации,
• упростить добавление новых подсистем,
• повысить стабильность SNMP-агента,
• избежать конфликтов OID.

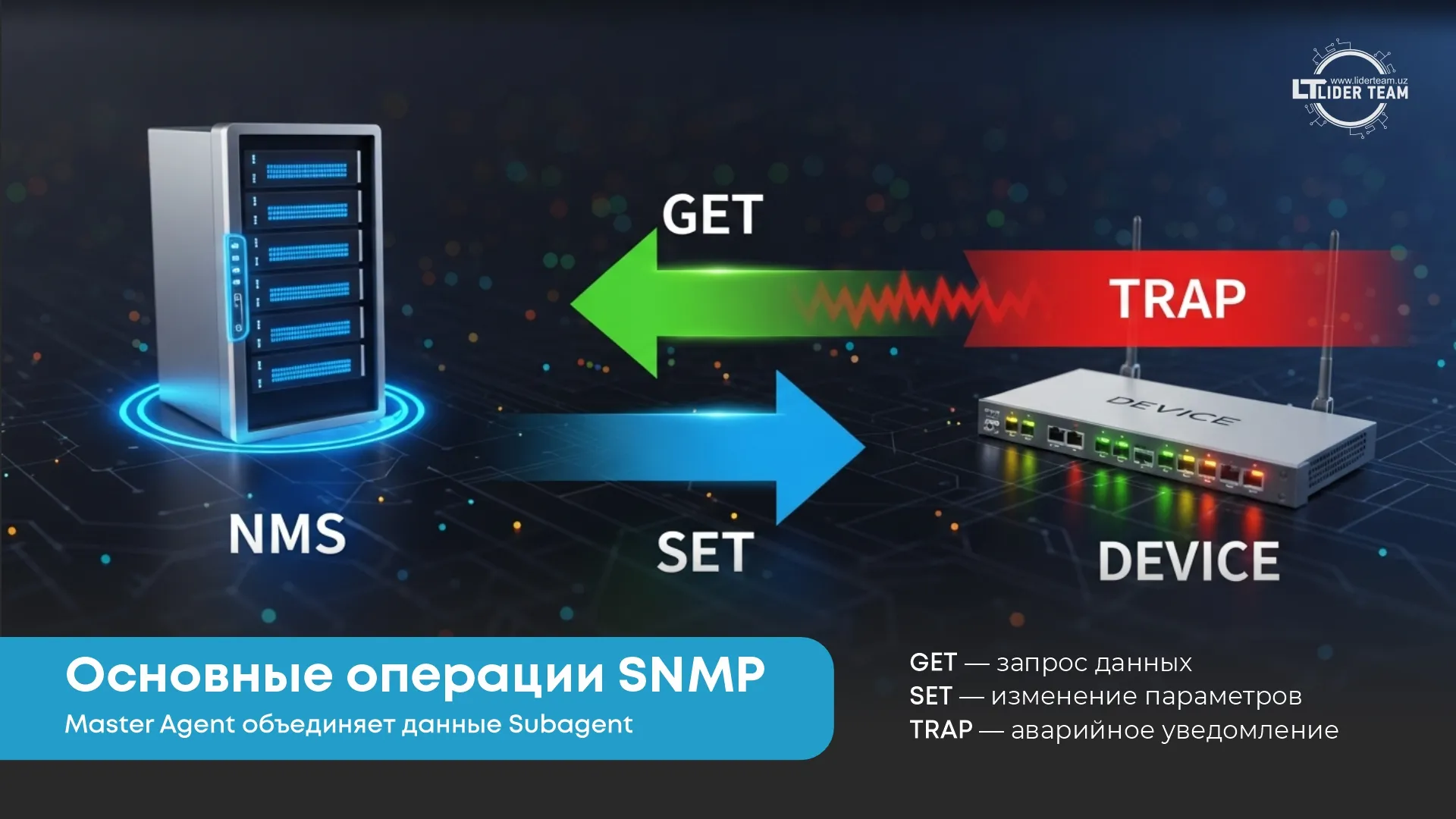

Принцип работы SNMP

Работа SNMP основана на взаимодействии между системой мониторинга (NMS), SNMP-агентом устройства и базой параметров MIB. Процесс включает опрос устройства, обработку параметров и передачу аварийных уведомлений.

Система мониторинга отправляет запросы к агенту по SNMP, получая значения параметров в реальном времени. Агент читает данные из MIB и возвращает ответы системе мониторинга. Для таблиц и больших наборов параметров используются запросы GETNEXT и GETBULK, позволяющие быстро получать большие объёмы информации.

При необходимости NMS может отправить запрос SET, чтобы изменить параметры устройства, например выполнить самотест, включить или отключить модуль или изменить сетевую конфигурацию. Эта функция используется ограниченно и только при наличии прав на запись.

Важной частью работы SNMP являются уведомления TRAP и INFORM. Устройство самостоятельно отправляет TRAP-сообщение при возникновении события: переход ИБП на батарею, перегрев, перегрузка, сбой инвертора, отказ батареи или потеря напряжения. INFORM — это TRAP с подтверждением доставки, используемый для критичных систем.

Такой принцип позволяет администраторам получать данные непрерывно, автоматически фиксировать инциденты и реагировать на проблемы до того, как они приведут к простоям оборудования.

SNMP в оборудовании PiXiETECH

ИБП PiXiETECH поддерживают расширенные возможности мониторинга по SNMP и позволяют управлять инфраструктурой удалённо, контролируя состояние питания, батарей и инвертора в режиме реального времени. Это снижает время реакции на инциденты и повышает устойчивость IT-систем.

Модуль SNMP для ИБП PXT-UPS-KM3RT

SNMP-модуль обеспечивает полный набор функций мониторинга:

• входное и выходное напряжение,
• частота сети,
• нагрузка по фазам,
• состояние батарей: температура, ёмкость, ресурс, циклы,
• внутренние температуры ИБП,
• режим работы: Line, Battery, Bypass.

Модуль поддерживает SNMPv1/v2c/v3 и отправляет TRAP-уведомления при следующих событиях:

• переход на батарею,
• критический уровень заряда,
• перегрев устройства,
• перегрузка,
• сбой инвертора,
• неисправность или износ батареи,
• восстановление питания.

Дополнительно доступна отправка ежедневных отчётов по электронной почте с показателями питания и состоянием батарей.

SNMP в модели PXT-UPS-IHRT-6K-S

ИБП серии IHRT предназначены для серверных стоек и поддерживают расширенный набор функций SNMP-мониторинга. Благодаря интеллектуальному контролю батарей, точной стабилизации частоты и поддержке SNMPv1/v2c/v3 устройство обеспечивает высокую надёжность при работе с серверным и чувствительным IT-оборудованием.

Через SNMP администратор получает данные о:

• состоянии источника питания,
• параметрах батарей,
• температуре внутренних модулей,
• нагрузке и режиме работы,
• ошибках и переходах в bypass.

Устройство отправляет TRAP-уведомления при перегреве, перегрузке, переходе на батарею, сбоях инвертора и других событиях, влияющих на стабильность работы инфраструктуры.

Возможности SNMP в ИБП PiXiETECH

Как SNMP работает на практике: для системных администраторов и IT-инфраструктуры

В корпоративной инфраструктуре SNMP используется не только как инструмент базового мониторинга. Это механизм, который обеспечивает предсказуемость работы оборудования, автоматизацию диагностики и сокращение времени реагирования на сбои. В условиях распределённых офисов, удалённых серверных и ограниченного физического доступа к оборудованию SNMP становится ключевым элементом устойчивости IT-систем.

Для системного администратора SNMP позволяет получать данные о состоянии устройств в режиме реального времени, отслеживать динамику параметров и фиксировать аномалии задолго до того, как они перерастут в инциденты. Система мониторинга, интегрированная с SNMP, может автоматически создавать уведомления, открывать тикеты, запускать корректирующие скрипты или выполнять действия по заданным триггерам — например, отправку аварийных сообщений, уведомление дежурной смены или переключение нагрузки.

SNMP делает инфраструктуру управляемой и прозрачной:
• позволяет выявлять деградацию оборудования по трендам,
• помогает отслеживать перегрев, скачки напряжения, ошибочные состояния портов,
• фиксирует переходы ИБП в режим Battery или Bypass,
• даёт возможность прогнозировать срок службы батарей и планировать замену,
• снижает риск длительных простоев благодаря раннему обнаружению проблем.

За счёт сочетания “опроса” устройства и механизма TRAP-уведомлений SNMP объединяет регулярный сбор метрик и событийную диагностику, обеспечивая полное покрытие жизненного цикла работы оборудования

Версии SNMP: v1, v2c, v3 — ключевые отличия и требования к безопасности

SNMP существует в нескольких версиях, и их возможности значительно различаются. При выборе версии важно учитывать уровень безопасности, требования к скорости опроса и характер инфраструктуры.

SNMPv1

Первая версия протокола, разработанная в 1988 году.
Особенности:
• использует community string (например, public, private) как идентификатор доступа;
• передаёт данные в открытом виде, без шифрования;
• обеспечивает базовый функционал мониторинга.

Ограничения безопасности делают SNMPv1 устаревшим. Эта версия не рекомендуется для использования в современных сетях.

SNMPv2c

Улучшенная версия, сохранившая принципы работы SNMPv1, но добавившая расширенные команды.
Особенности:
• поддерживает GETBULK — ускоренный сбор данных с таблиц и массивов параметров;
• увеличивает производительность опроса устройств;
• сохраняет механизм community string и отсутствие шифрования.

SNMPv2c подходит только для закрытых внутренних сетей, где отсутствует внешний доступ и риски перехвата трафика минимальны.

SNMPv3

Текущая и единственная безопасная версия протокола, содержащая полный набор механизмов защиты.
Особенности:
• аутентификация пользователя (login/password);
• шифрование данных (DES, AES);
• контроль целостности сообщений;
• гибкое разграничение прав доступа.

SNMPv3 защищает от подмены данных, прослушивания трафика и атак типа replay, что делает его стандартом для корпоративных сетей, удалённых площадок и критически важного оборудования — в том числе ИБП, серверов, систем хранения и сетевых устройств.

Практическая рекомендация

Во всех сетях, где:
• есть удалённые объекты,
• используется Wi-Fi или публичные каналы,
• присутствует оборудование критической важности,
• предусмотрен внешний доступ к NMS,

— рекомендуется использовать только SNMPv3.

Несмотря на более сложную настройку, эта версия обеспечивает конфиденциальность, целостность и подлинность данных, что критично для инфраструктуры любого масштаба.

MIB — что это и зачем это нужно

MIB (Management Information Base) — это иерархическая база данных, в которой описаны все параметры, доступные устройству для передачи по SNMP. Каждый параметр имеет уникальный идентификатор — OID (Object Identifier), который определяет его место в дереве MIB и позволяет системе мониторинга корректно интерпретировать данные.

Структура MIB стандартная: часть веток описана международными RFC, а часть принадлежит производителям оборудования. Поэтому каждое устройство может иметь как общие параметры (например, uptime или состояние интерфейсов), так и собственные — специфичные для бренда и модели.

Примеры OID

• 1.3.6.1.2.1.1.5.0 — имя устройства (sysName)
• 1.3.6.1.2.1.1.3.0 — uptime устройства
• 1.3.6.1.4.1.x.x — параметры производителя (например, батареи и питание в ИБП)
• 1.3.6.1.2.1.25.2.3.1.6 — свободное место на диске

OID могут описывать любые технические параметры: температуру, нагрузку, напряжение, работу вентиляторов, состояние батарей, ошибки, сетевые показатели и многое другое.

Почему MIB важен

1. Без MIB система мониторинга показывает “сырые” числа, которые сложно интерпретировать.
2. Импорт MIB-файлов делает параметры понятными: вместо “1.3.6.1.4.1.1…” администратор видит нормальное имя — например, batteryCapacity или outputVoltage.
3. На основе MIB строятся графики, отчёты и триггеры, отслеживающие изменения состояния устройства.
4. Для оборудования PiXiETECH или других производителей импорт MIB обязателен, чтобы получить полный набор метрик — особенно для ИБП, где OID отвечают за батареи, инвертор и питание.

Практическая польза для администратора

Знание структуры MIB позволяет:
• быстро находить нужные параметры;
• создавать собственные правила мониторинга и алерты;
• интегрировать оборудование разных производителей в единую NMS;
• диагностировать оборудование на основе точных OID, а не общих показателей.

MIB — это “язык”, через который устройство общается с системой мониторинга. Чем глубже инфраструктура использует SNMP, тем важнее корректно работать с MIB-файлами.

Операции SNMP: как происходит обмен данными

SNMP использует набор стандартных операций, через которые система мониторинга взаимодействует с устройством. Эти операции обеспечивают опрос параметров, изменение конфигурации и передачу аварийных уведомлений.

GET

Запрос значения одного или нескольких OID.
Используется для получения текущих параметров устройства — например, нагрузки ИБП, температуры, состояния интерфейсов или уровня заряда батареи.

GETNEXT

Команда, позволяющая последовательно обходить дерево MIB.
Применяется при работе с таблицами, когда нужно получить весь список интерфейсов, вентиляторов, модулей питания и других структурированных данных.

GETBULK

Ускоренная версия GETNEXT, доступная начиная с SNMPv2c.
Позволяет считывать большие массивы параметров за один запрос, что уменьшает нагрузку на сеть и значительно повышает скорость опроса оборудования.

SET

Команда изменения параметров устройства.
Используется для управления объектами — например, перезагрузки интерфейса, запуска самотеста ИБП или включения/отключения модулей. Требует прав на запись и применяется только при строгом контроле доступа.

TRAP

Асинхронное уведомление, которое устройство отправляет системе мониторинга без запроса со стороны NMS.
Используется при критических событиях:
• переход ИБП на батарею,
• перегрев,
• сбой инвертора,
• потеря напряжения,
• перегрузка.

TRAP-сообщения позволяют выявлять проблемы в момент их возникновения.

INFORM

Расширенная версия TRAP, требующая подтверждения получения от NMS.
Используется в отказоустойчивых системах, где важно гарантировать доставку уведомлений.

Практическая роль SNMP-операций

Регулярный опрос параметров (GET/GETBULK) обеспечивает точную телеметрию, а TRAP-уведомления дают возможность реагировать на инциденты в реальном времени. Для ИБП это критично: если устройство перешло на батарею или возникла перегрузка, администратор должен узнать об этом немедленно — не спустя час и не по жалобам пользователей.

Кейсы из Ташкента: как SNMP помог предотвратить проблемы

Кейс 1: Отключение связи в офисе банка на улице Навои

Ситуация:

В одном из банковских отделений в районе Навои регулярно происходили кратковременные отключения интернета. Сотрудники жаловались, что терминалы зависают, клиенты не могут провести платежи. После проверки линии связь всегда была «в норме».

Решение:

Администратор внедрил NMS с поддержкой SNMP (Zabbix), подключил все сетевые устройства: маршрутизатор, коммутатор, ИБП. Настроил сбор данных каждые 30 секунд и активировал приём TRAP’ов.

Результат:

Через два дня система зафиксировала серию событий:

• ИБП перешёл на батарейное питание,
• Через 1,5 секунды — коммутатор перезагрузился,
• Маршрутизатор потерял соединение.

Причина: старый блок питания ИБП не успевал переключиться, вызывая микропадение напряжения. Коммутатор, не имеющий защиты от скачков, перезагружался.

Итог: заменили ИБП, настроили более быстрое переключение и добавили задержку запуска для коммутатора. Проблема исчезла. SNMP позволил увидеть то, что было невидимо при ручной диагностике.

Кейс 2: Предупреждение о перегреве сервера в бизнес-центре

Ситуация:

IT-отдел компании по разработке ПО обнаружил, что один из серверов периодически замедляется. Температура в серверной была в норме, вентиляторы работали.

Решение:

На сервер был установлен SNMP-агент (через IPMI). Настроены опросы температуры CPU, состояния вентиляторов, нагрузки дисков.

Результат:

Система начала отправлять TRAP’ы при достижении температурой 75°C. Анализ показал, что перегрев происходил каждый день в 15:00–16:00. Причина — солнце попадало на одну из стен серверной, нагревая воздух в зоне забора воздуха сервером.

Итог: установили внешние жалюзи, добавили дополнительный вентилятор. SNMP помог выявить скрытую, повторяющуюся проблему, которую невозможно было уловить визуально.

Почему SNMP остаётся актуальным

Несмотря на появление современных телеметрических технологий (Telemetry, gRPC, RESTCONF), SNMP продолжает использоваться в корпоративных сетях благодаря своей надёжности и универсальности.

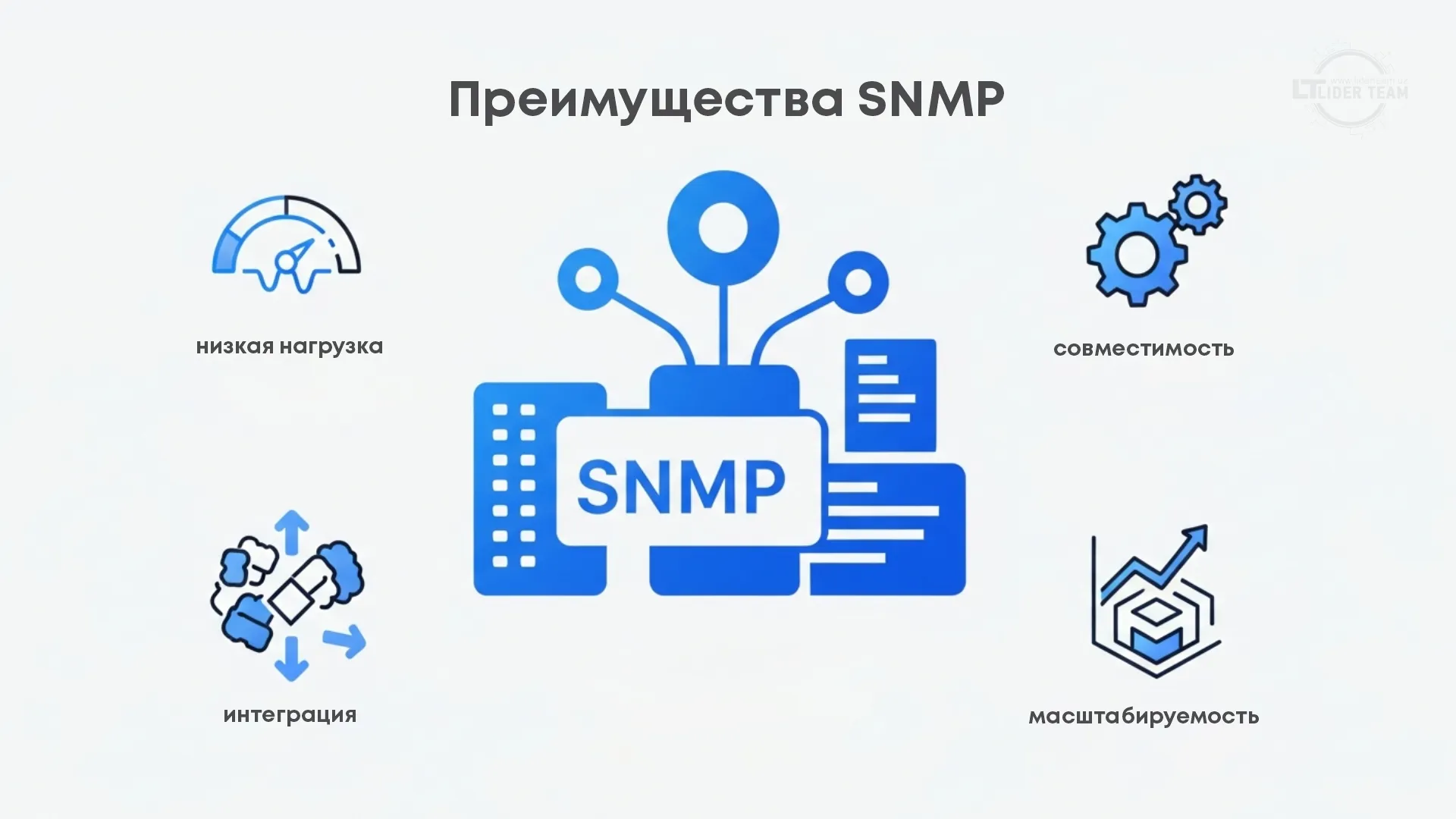

Ключевые преимущества SNMP

1. Минимальная нагрузка на сеть

SNMP передаёт небольшие объёмы данных и стабильно работает даже на слабых и нестабильных каналах связи.

2. Универсальная поддержка оборудования

Практически все сетевые устройства, серверы, ИБП и камеры имеют встроенный SNMP-агент, что упрощает интеграцию и централизованный мониторинг.

3. Простая интеграция с NMS-системами

Zabbix, PRTG, LibreNMS и другие платформы работают с SNMP “из коробки”. Импорт MIB-файлов обеспечивает доступ к полному набору параметров.

4. Масштабируемость

SNMP одинаково эффективно применяется в малых офисах и в распределённых городских сетях, не требуя изменений архитектуры.

Заключение: SNMP — основа устойчивой и управляемой IT-сети

SNMP остаётся ключевым инструментом для обеспечения стабильности инфраструктуры. Он позволяет перейти от реактивного подхода к проактивному: выявлять отклонения заранее, фиксировать критические события в момент их возникновения и поддерживать контроль над оборудованием вне зависимости от его расположения.

Для начинающих администраторов SNMP — простой вход в автоматизацию мониторинга.
Для опытных специалистов — обязательный элемент архитектуры, обеспечивающий прозрачность работы сетевых и энергетических систем.

Правильно настроенный SNMP снижает риски простоя, ускоряет диагностику и делает инфраструктуру предсказуемой и управляемой — что особенно важно для распределённых офисов и критичных IT-сервисов.
