Что такое ИБП: главные характеристики и принцип работы источника бесперебойного питания

Современный источник бесперебойного питания является обязательным элементом различных систем энергоснабжения. Основная задача каждого ИБП — обеспечение работоспособности подключенных устройств при внештатных отключениях электропитания, перепадах напряжения в сети, аварийных ситуациях. В состав устройств входят батареи, способные сохранять требуемый уровень питания в течение определенного периода времени.

В зависимости от типа, принцип работы источника бесперебойного питания может отличаться. Все подобные устройства делятся на три вида. Онлайн ИБП с двойным преобразованием, интерактивные и резервные устройства имеют различные схемы работы, выполняют разные задачи при подключении к сети электроснабжения.

Особенности ИБП с двойным преобразованием (On-Line)

В состав ИБП данного типа вне зависимости от технических характеристик и мощности входит несколько обязательных элементов. За счет работы выпрямителя входное переменное напряжение преобразуется в постоянное. Далее инвертор производит обратное преобразование напряжения в переменное. Одновременно происходит зарядка встроенных батарей. Такая схема работы обеспечивает на выходе стабилизированное синусоидальное напряжение, что обеспечивает бесперебойное функционирование подключенного оборудования.

Если внешнее электропитание отключается, подключенные устройства запитываются от батарей. Переключение осуществляется мгновенно, без временных задержек. Если на входе ИБП фиксируются скачки и провалы напряжения, компенсация таких негативных факторов также осуществляется за счет работы батарей.

В состав каждого подобного ИБП входят 2 байпасных линии. Одна из них является статической, вторая используется для технического обслуживания. При различных поломках источник бесперебойного питания автоматически переключает устройства на работу от внешней сети. Байпас технического обслуживания позволяет проводить регламентные работы без отключения ИБП.

Быстрое переключение и эффективная компенсация перепадов внешней сети делает оборудование востребованным. Источники данного типа обеспечивают функционирование критичных элементов вычислительной инфраструктуры, газовых котлов, других устройств с высокими требованиями к качеству электропитания.

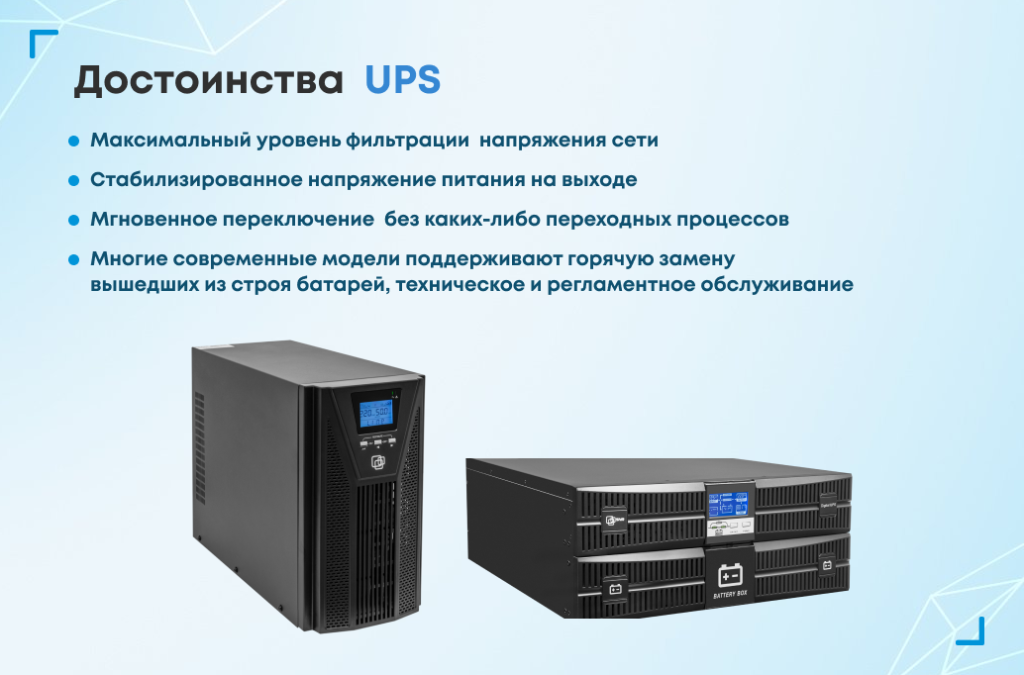

К достоинствам UPS для сервера можно отнести:

1. Максимальный уровень фильтрации напряжения сети от различных помех и других негативных факторов. Нагрузка на выходе постоянная и не меняется, вне зависимости от помех на входе.
2. Стабилизированное напряжение питания на выходе обеспечивается при работе ИБП от внешней сети и от встроенных батарей.
3. Мгновенное переключение без каких-либо переходных процессов также является важным преимуществом подобных UPS.
4. Многие современные модели поддерживают горячую замену вышедших из строя батарей, техническое и регламентное обслуживание.

Основной недостаток: Сложность и значительная стоимость. Также к минусам можно отнести сниженный КПД по причине двойного преобразования входного напряжения (обычно 85–92% против 95–98% у других типов).

Где использовать: Серверы, ЦОД, медицинское оборудование, промышленные контроллеры, телеком-оборудование.

Где избыточно: Домашний ПК, телевизор, принтер.

Кейс: ИБП спасает офис в Ташкенте от потери данных

В одном из IT-офисов в районе Чиланзар, Ташкент, летом 2024 года произошел сбой в электроснабжении из-за аварии на подстанции. Офис, занимающийся разработкой программного обеспечения, использовал сервер для хранения клиентских данных и проектов. Без ИБП внезапное отключение света привело бы к потере несохраненных данных и сбоям в работе. К счастью, в серверной был установлен ИБП On-Line мощностью 5 кВА с батареями, обеспечивающими 40 минут автономной работы.

Когда свет отключился, ИБП мгновенно переключился на батареи, и серверы продолжили работать без перебоев. За это время сотрудники успели завершить критические задачи и корректно завершить работу серверов, используя ПО для graceful shutdown. После восстановления электроснабжения ИБП автоматически переключился обратно на сеть, не допустив ни малейшего сбоя.

Итог: компания избежала потери данных, которая могла стоить десятки тысяч долларов, и продолжила работу без простоев. Этот случай показывает, почему ИБП On-Line — must-have для IT-инфраструктуры в условиях нестабильной электросети.

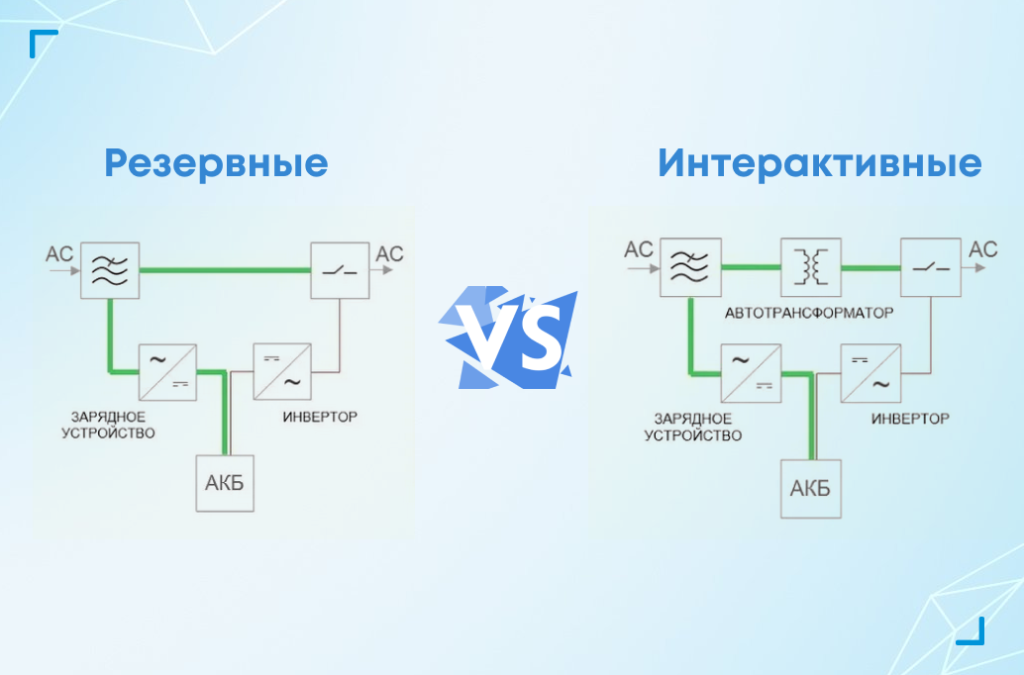

Особенности резервного ИБП (Off-Line)

Каждый резервный источник бесперебойного питания имеет схожую схему работы. При наличии входного напряжения подключенные устройства получают питание от внешнего сетевого напряжения. При пропадании сети происходит автоматическое переключение на резерв в виде встроенных батарей.

К таким устройствам подключаются различные персональные компьютеры. Потеря питания длительностью несколько миллисекунд не сказывается на работоспособности устройств. Время срабатывания и переключения резервных ИБП варьируется от 2 до 20 миллисекунд. Поэтому подключение к ним критичного оборудования не рекомендуется.

К достоинствам таких устройств можно отнести:

• Компактные габариты
• Невысокая стоимость
• Небольшой вес
• Простота в эксплуатации

Минусов у резервных ИБП существенно больше:

• Отсутствует стабилизация выходного напряжения от помех и скачков
• При переключении электропитания с внешней сети на батареи происходит скачкообразное изменение напряжения
• Форма выходного напряжения — прямоугольная или “ступенчатая”, а не синусоидальная

Где использовать: Газовые котлы, насосы, ПК (при стабильной сети), принтеры, роутеры.

Где не стоит: Серверы, медицинское оборудование, аудио/видео студии.

Особенности интерактивных ИБП (Line-Interactive)

Принципиально схема работы интерактивного ИБП схожа с системой функционирования источников резервного типа. При этом стабилизация напряжения осуществляется ступенчато, за счет коммутации обмоток встроенного автотрансформатора. Такая схема позволяет компенсировать сбои электропитания в 85 процентах случаев.

Наличие на входе устройства автотрансформатора позволяет стабилизировать отклонение электропитания на входе в диапазоне ±25%. Подключенные устройства при исправной электросети получают устойчивое внешнее питание. При пропадании сети выполняется автоматическое переключение на батареи.

К таким устройствам могут подключаться серверы, сетевое и другое технологическое оборудование.

К достоинствам интерактивных ИБП относятся:

• Компактные габариты
• Наличие функции ступенчатой стабилизации напряжения
• Синусоидальная форма напряжения на выходе (часто “модифицированная”, но близкая к синусоиде)
• Доступная стоимость

К минусам оборудования можно отнести:

• Неполную фильтрацию входного напряжения
• Невысокую точность стабилизации
• На переключение уходит примерно 4 миллисекунды, при этом напряжение меняется скачкообразно

Где использовать: Офисы, рабочие станции, IP-телефония, небольшие серверы, сетевое оборудование.

Где не стоит: ЦОД, оборудование, чувствительное к форме сигнала (аудиоинтерфейсы, медицинские приборы).

Сравнительная таблица: Off-Line vs Line-Interactive vs On-Line

Как рассчитать мощность и время автономии: простой алгоритм

Шаг 1: Суммируйте мощность устройств (в ваттах)

• Не смотрите на “ВА” — смотрите на Вт (активная мощность).
• Пример: сервер — 300 Вт, коммутатор — 50 Вт, монитор — 40 Вт → Итого: 390 Вт

Шаг 2: Добавьте запас 20–30%

390 Вт + 30% = 507 Вт — это ваша минимальная мощность ИБП.

Шаг 3: Рассчитайте время автономии

Формула упрощённая: Время (мин) = (Ёмкость АКБ в Вт·ч × КПД) / Нагрузка (Вт)

Например: АКБ 700 Вт·ч, КПД 0.9, нагрузка 400 Вт → (700 × 0.9) / 400 ≈ 1.5 часа

Совет: Для сервера — рассчитывайте на 30+ минут (пока запустится генератор). Для ПК — 5–10 минут (чтобы сохранить и выключить).

На что обратить внимание при выборе ИБП?

Тип выходных разъемов

• C13/C14 — для серверов и ПК.
• “Евро” розетки — для бытовой техники.
• Клеммы — для промышленного оборудования.

Интерфейсы управления

• USB — для автовыключения ПК.
• SNMP — для мониторинга в Zabbix/PRTG (обязательно для ЦОД).

Слот для внешних батарей

Если нужно больше времени автономии — ищите ИБП с возможностью расширения.

Форм-фактор

• Настенный — для дома.
• Напольный — для серверной.
• Стойковый (19") — для ЦОД.

Поддержка горячей замены батарей

Критично для On-Line ИБП в ЦОД — чтобы не останавливать серверы при замене.

Что редко говорят, но важно знать: советы от специалиста

1. Батареи — слабое звено
   Даже самый дорогой ИБП “умрёт”, если батареи старые. Меняйте их каждые 3–5 лет — даже если “ещё работают”.
2. Тестируйте раз в квартал
   Запускайте самотестирование ИБП — чтобы убедиться, что батареи держат нагрузку.
3. Не подключайте “прожорливые” устройства
   Лазерные принтеры, обогреватели, пылесосы — имеют высокие пусковые токи. Они могут “убить” ИБП.
4. Заземление — обязательно
   Особенно для Line-Interactive и On-Line. Без заземления защита от помех работает хуже.
5. Используйте ПО для graceful shutdown
   Настройте автоматическое выключение серверов и ПК при переходе на батарею — это спасет данные.

Заключение

Решение купить онлайн ИБП с двойным преобразованием является оптимальным вариантом для критичной инфраструктуры. Если нет задач обеспечить работоспособность критичного оборудования, подойдут интерактивные источники. В некоторых случаях достаточной мерой будет подключение недорогих резервных ИБП.

Выбор ИБП — это не вопрос цены, а вопрос надежности, совместимости и долгосрочной защиты. Правильно рассчитайте мощность, учтите время автономии, тип подключаемого оборудования — и ваша техника будет защищена от любых сбоев в электросети.
