Артикул:
PXT-OTDR-02

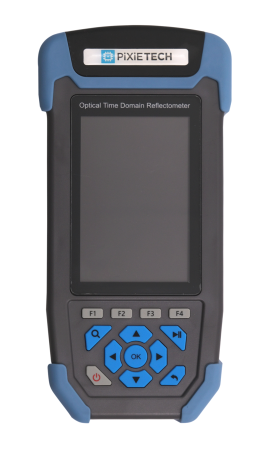

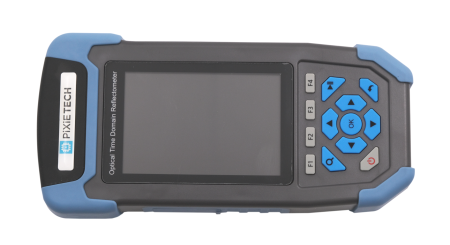

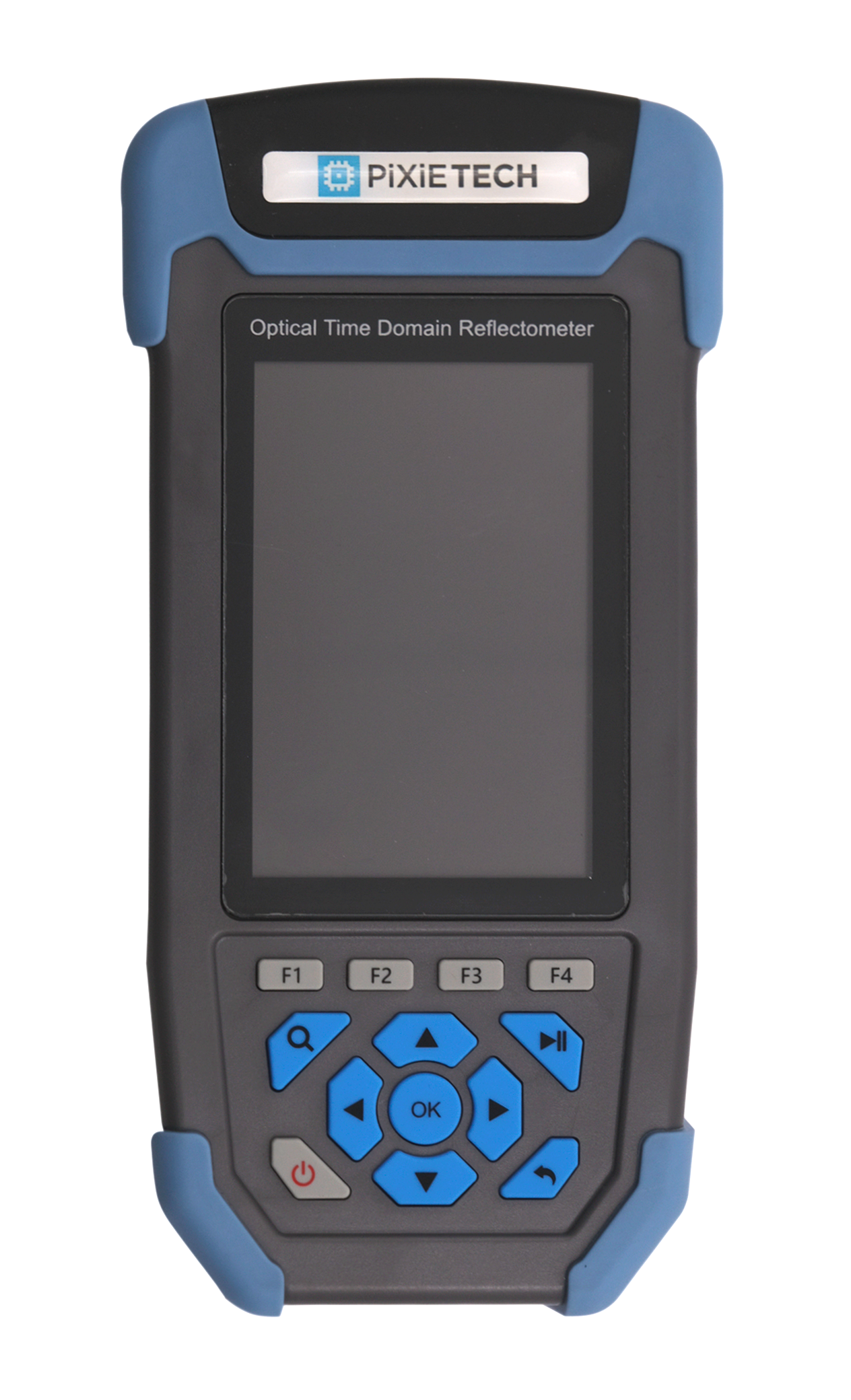

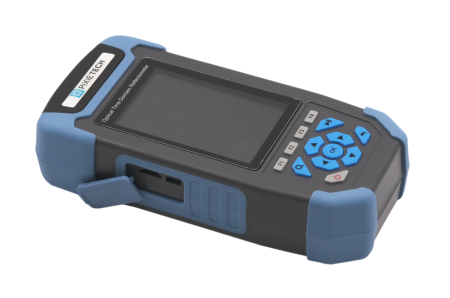

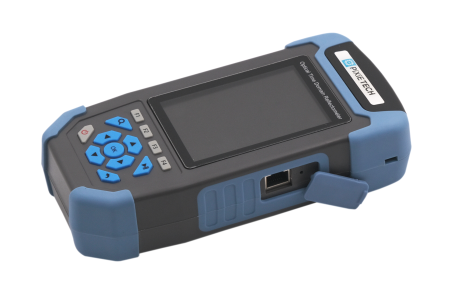

Рефлектометр оптический Pixietech PXT-OTDR-02 (1310/1550 nm, 24/22 dB)
В корзину
Купить в 1 клик
Тестер оптического кабеля для обслуживания сетей доступа
PXT-OTDR-02 применяется для построения и обслуживания сетей FTTx и сетей доступа, для проверки точки повреждения волокна, длины, потерь и автоматического обнаружения входного светового сигнала, автоматическое тестирование одной кнопкой. Этот тестер компактный, оснащён 3,5-дюймовым цветным ЖК-экраном, новый дизайн пластикового корпуса, ударопрочный и защищенный от падений. Тестер также сочетает в себе 8 функций с высоко-интегрированным OTDR, картами событий, стабильным источником светового сигнала, измерителем оптической мощности, визуальным индикатором повреждений, проверка кабельной сети, функциями IL и освещения. Он может быстро определять точку повреждения, универсальный разъем, 600 внутренняя память, TF-карту, USB-накопитель данных и встроенную литиевую батарею емкостью 4000 мАч, USB-зарядку. Рефлектометр PXT-OTDR-02 хороший выбор для длительных полевых работ.

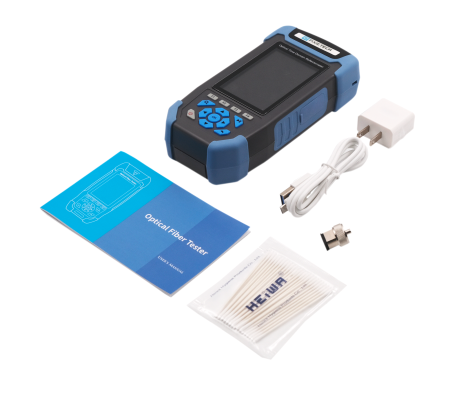

Комплектация:
|
№ |
Наименование |
Кол-во |
Пометки |
|
1 |
ТестерPXT-OTDR-02 |
1 |
Батарея внутри |
|
2 |
Адаптер |
1 |
|
|
3 |
Data Line |
1 |
|
|
4 |
Руководство пользователя |
1 |
|
|
5 |
SC/APC разъём |
1 |
|
|
6 |
Calibration Certification |
1 |
|
|
7 |
Qualification Certificate/Service Guarantee Card |
1 |
|
|
8 |
Чистые кусочки ваты |
10 |
|
Документация
PXT-OTDR-02_Datasheet
171,1 кб
Характеристики
| Длина волны | 1310нм.1550нм±20 нм |
| Тип волокна | G.652 Om-волокно |
| Динамический диапазон | 24/22дБ |
| Слепая зона события | 3м |
| ATT Blind Zone | 8м |
| Испытательный диапазон | от 10 до 60 км |
| Ширина испульса | от 5нс до 10нс |
| Точность определения расстояния | ±(1м+интервал отсчета +0.005% * измеряемую дистанцию) |
| Потери точности | ±0,2дБ |
| Sampling Points | 16k-128k |
| Sampling Resolution | 0.05м - 8м |
| Погрешность отражения | ±3дБ |
| Хранения данных | Внутренняя: ≥600 Внешняя : TF карта |
| Уровень лазерной безопасности | Class II level |
| Формат файла | SOR Standard File Format |
| Разъем | FC/APC (взаимозаменяемый SC) |
Измеритель оптической мощности
| Диапазон волн | от 1310нм до 1550нм |
| Тип интерфейса | Универсальный соединитель FC/SC/ST |
| Тестовый диапазон | от -50дБм до +26дБМ |
| Погрешность | ±5% |
| Frequency Identification | CW/270/330/1k/2kHz |
| Настраиваемая длина волны | 1310/1490/1550нм |
Лазерный источник
| Тип лазера | Лазер Фабри-Перо |
| Выходная длина волны | 1310нм.1550нм±20 нм |
| Выходная мощность | ≥-5dBm |
| Modulation Frequency | 270/330/1k/2kHz |
| Stability | CW , ±0.5dB/15min (Test after 15 mins of preheating) |
| Разъем | FC/Apc (взаимозаменяемый SC) |
VFL - Visual Fault Locator - определители обрывов оптического волокна
| 650нм ±20нм | |
| ≥10mW | |
| CW/1Hz/2Hz | |
| FC/SC/ST RJ45 Sequence |
Другие параметры
| Монитор | 3.5-дюймовый цветной ЖК-экран |
| Data Interface | Micro USB |
| Внешний накопитель | TF Card |
| Блок питания | Polymer Li-battery : 3.7V, 4000 mAh Power adapter: 5v DC, 2A |
| Время автономной работы | Режим ожидания до 20 часов Время работы до 12 часов |
| Рабочая температура | от -10 до +50 |
| Температура хранения | от -40 до +70 |
| Относительная влажность | от 0 до 95% без конденсата |
| Вес | ≤350г |
| Размеры | 173мм х 82мм х 37мм |
