UPS uchun Pixietech batareya to'plami, 40 ta akkumulyatorlar uchun 12V 9Ah, batareyalarsiz

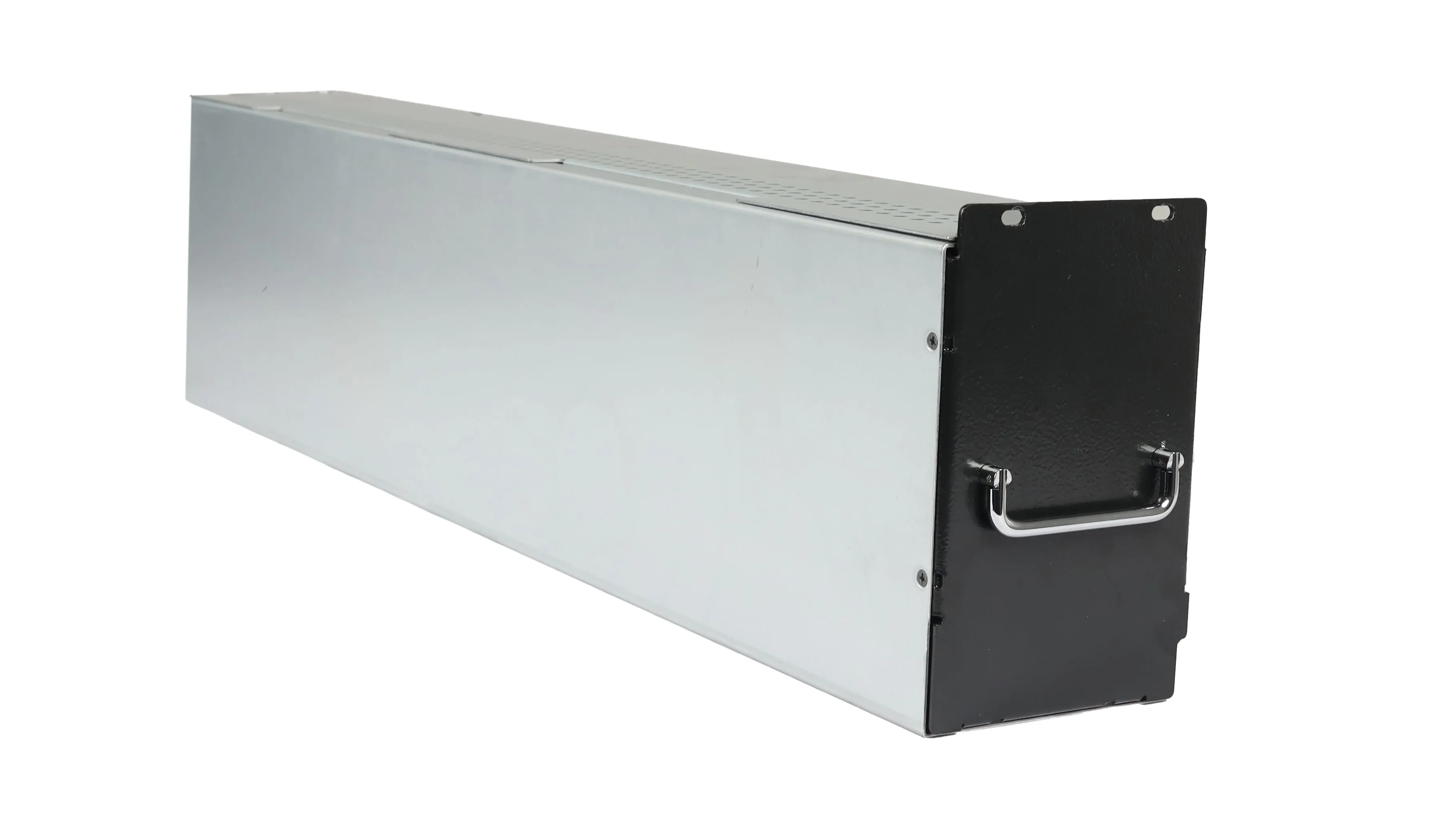

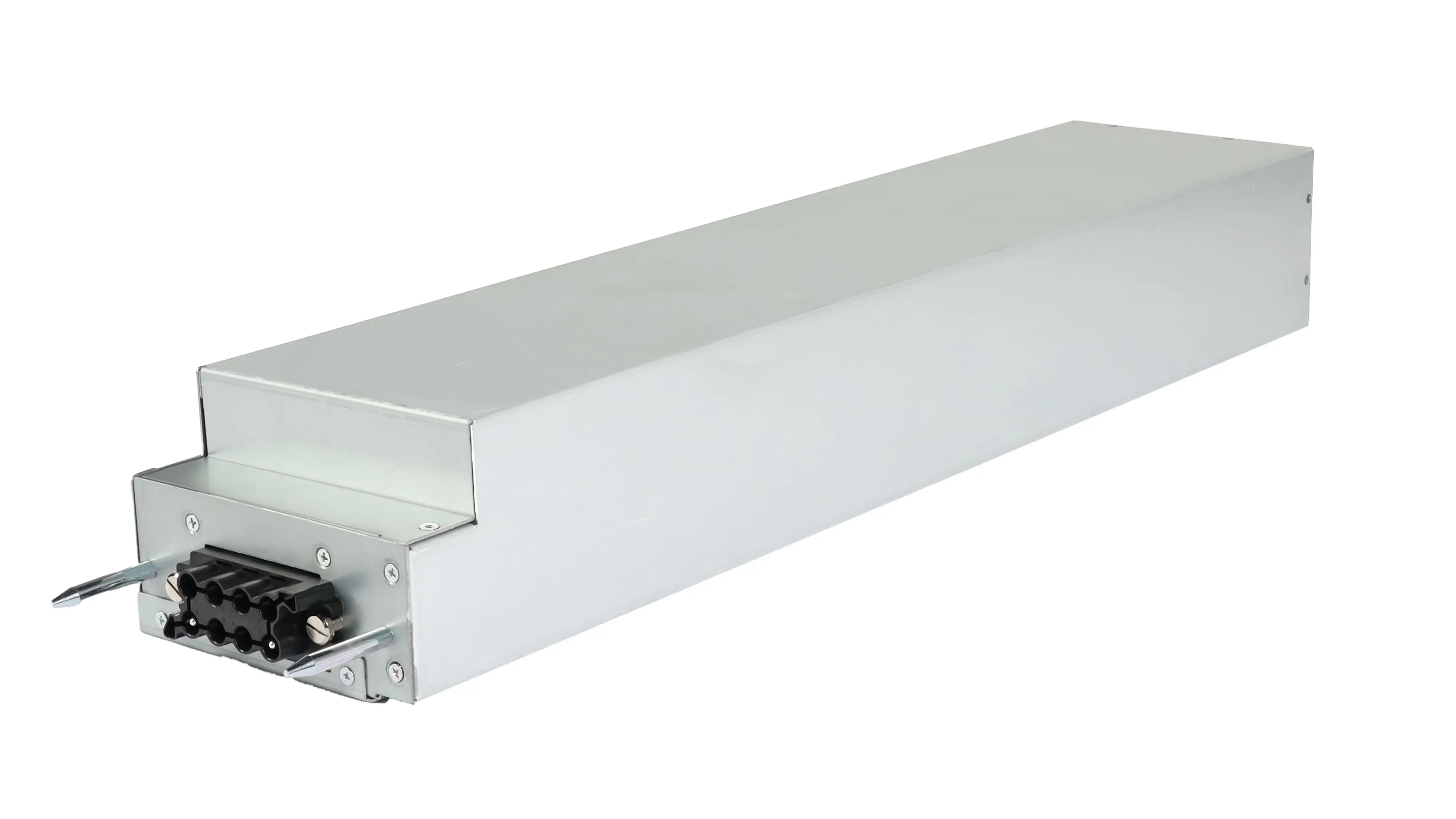

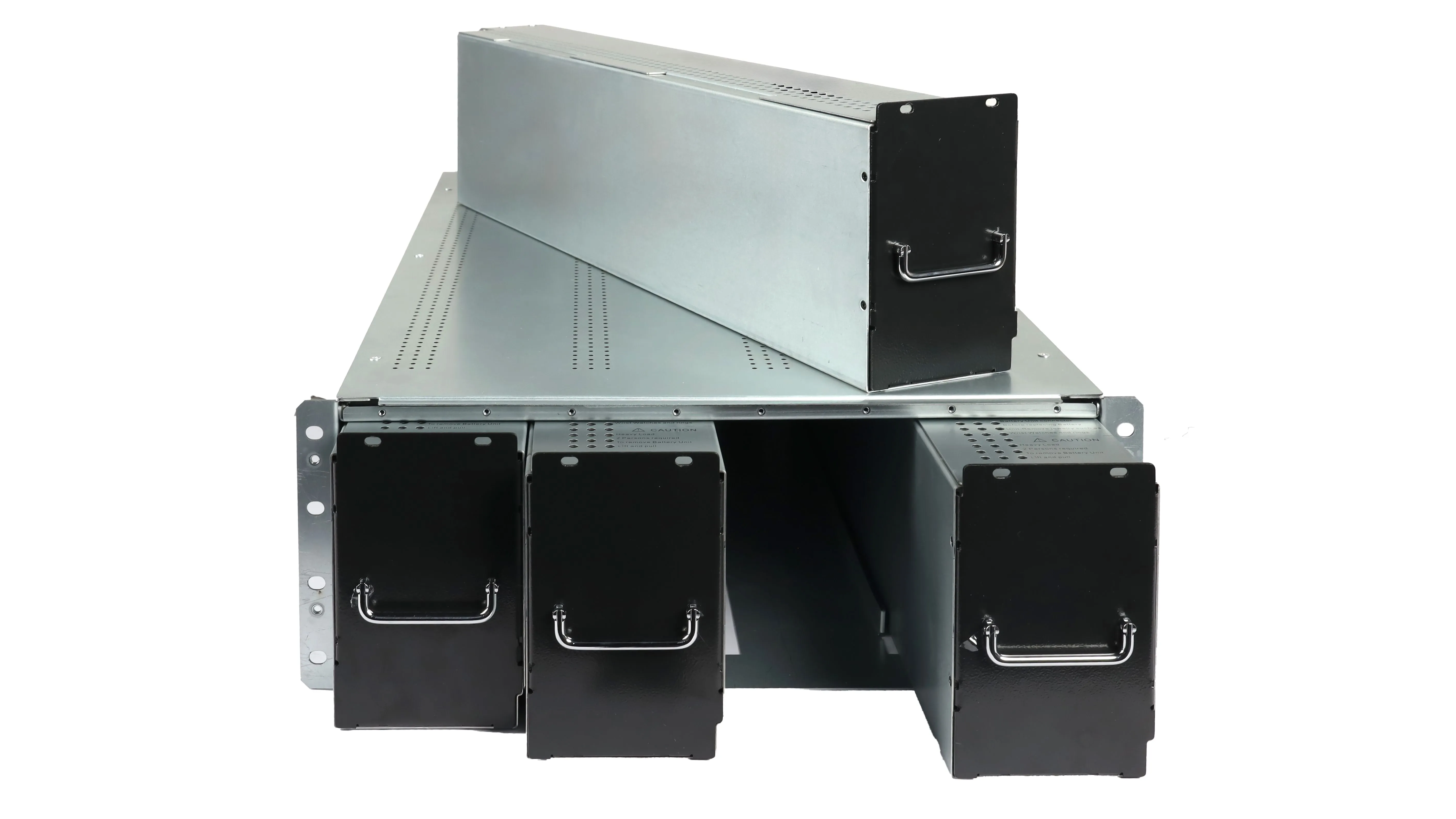

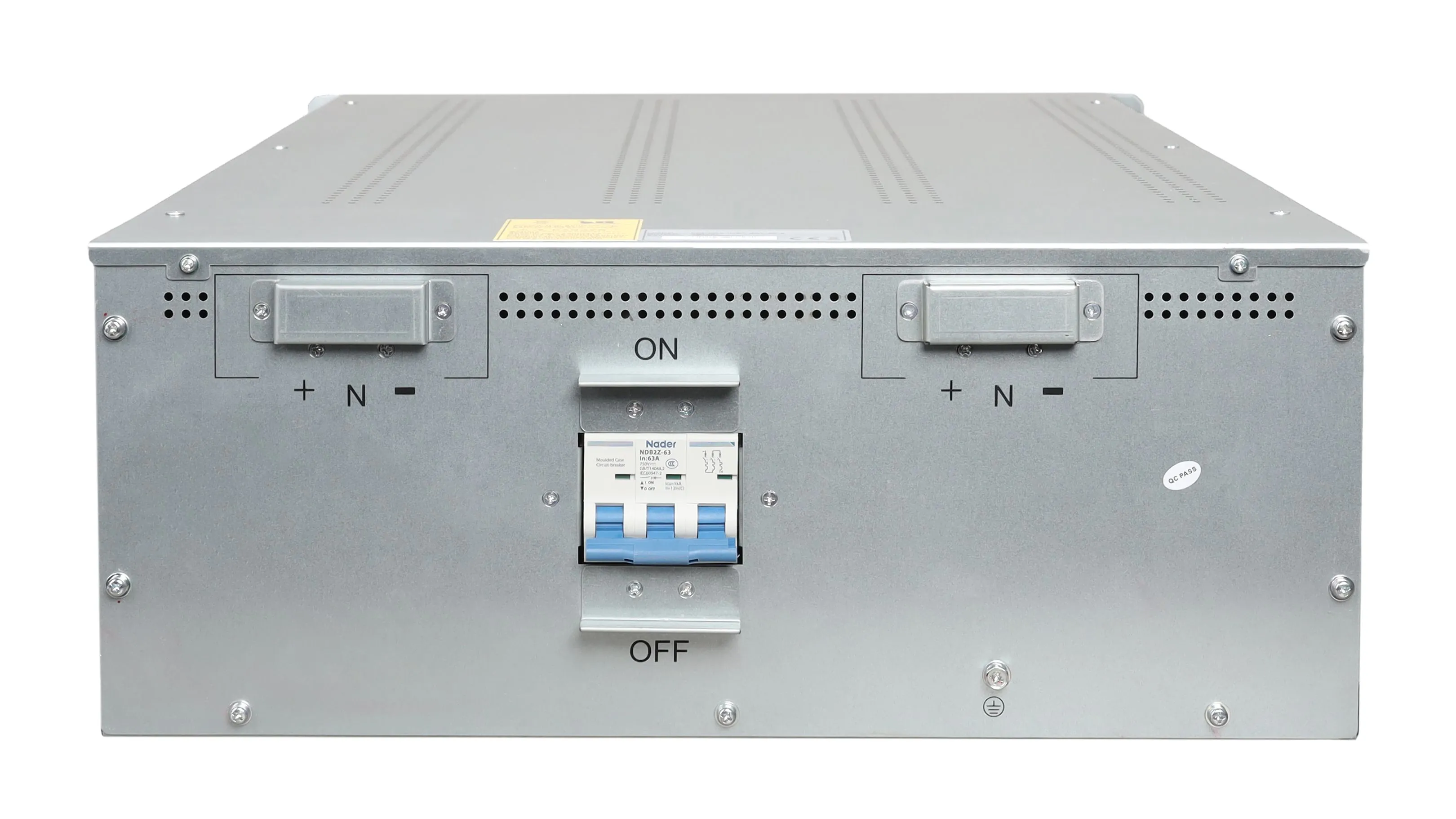

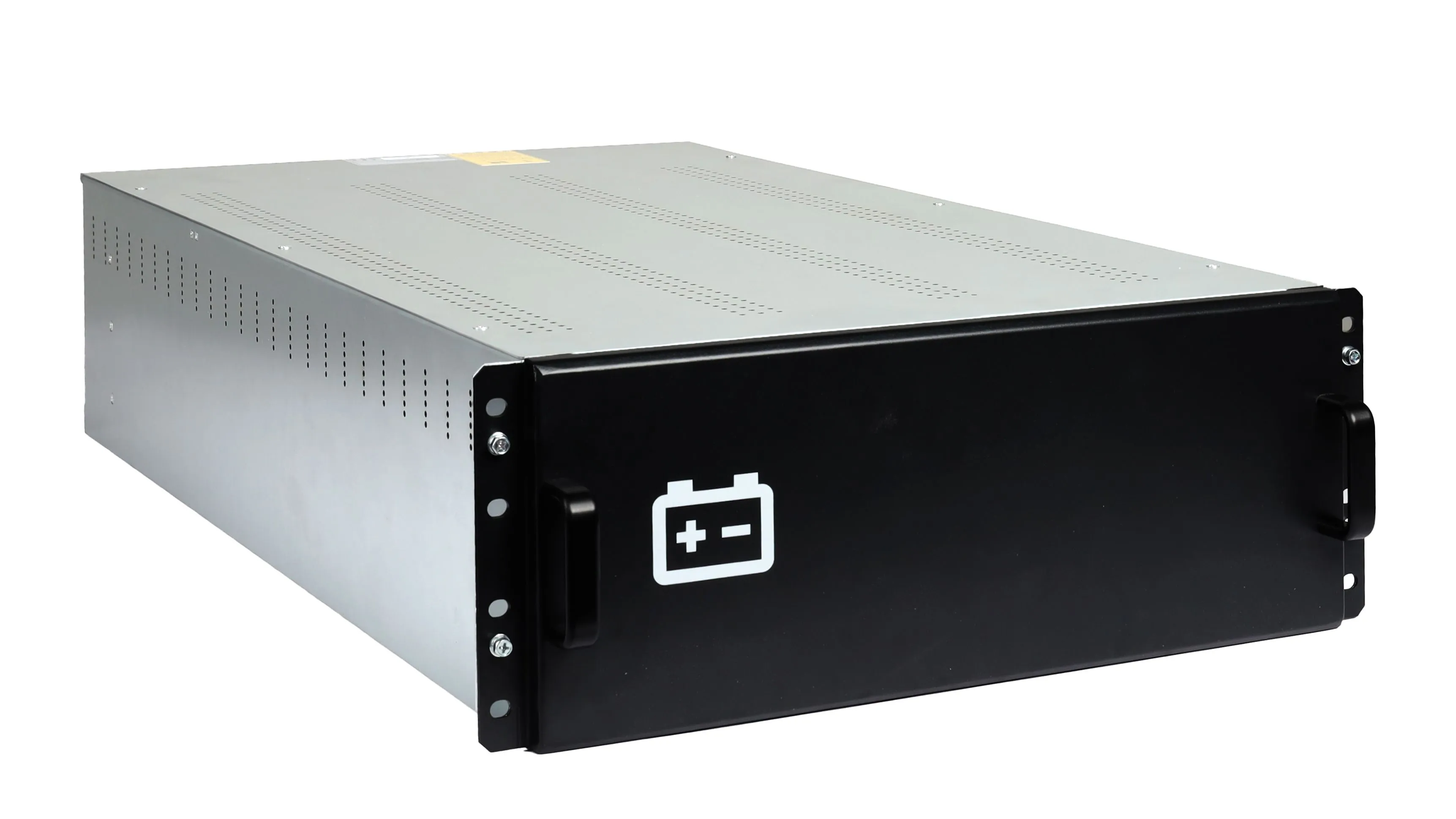

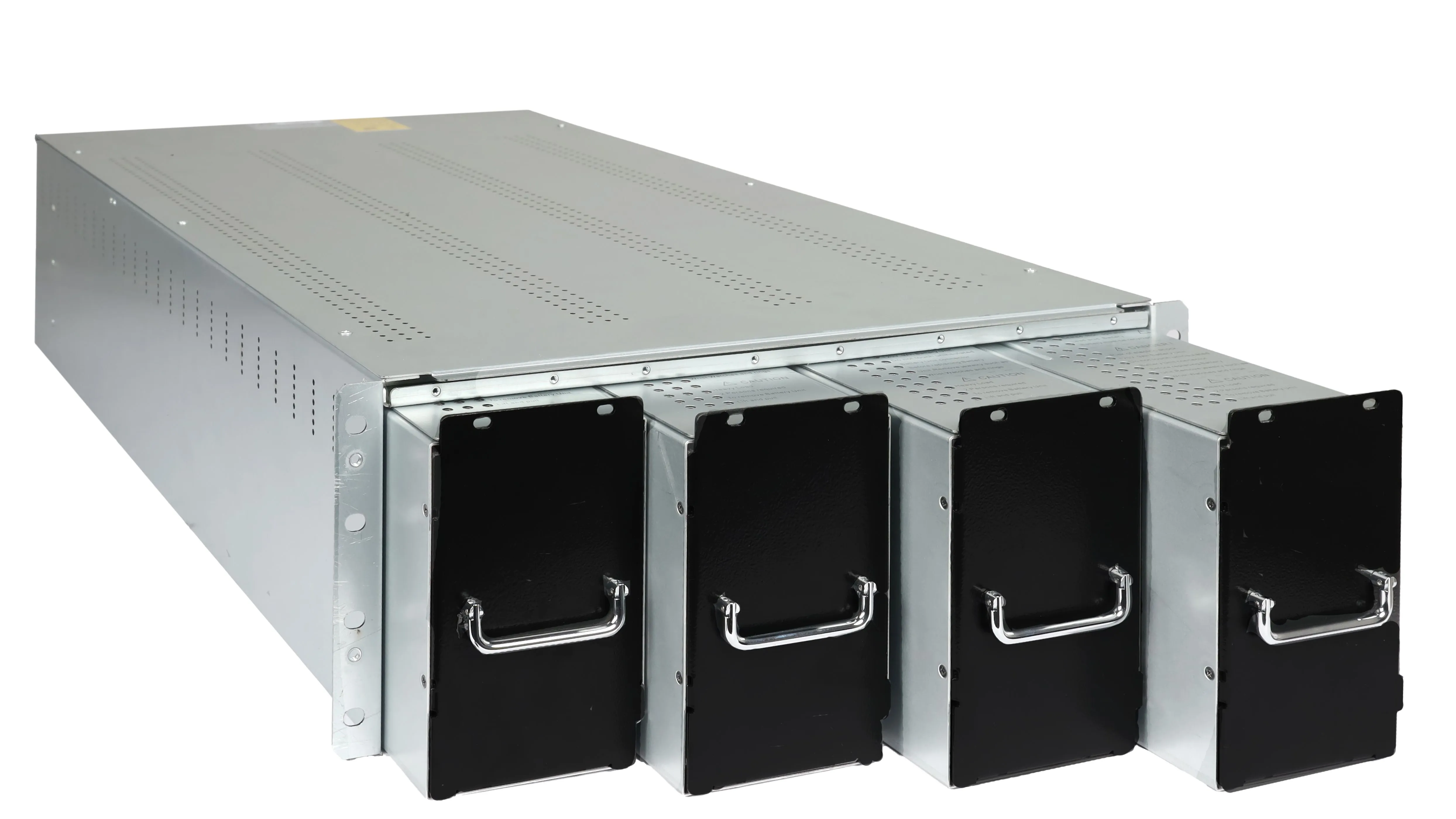

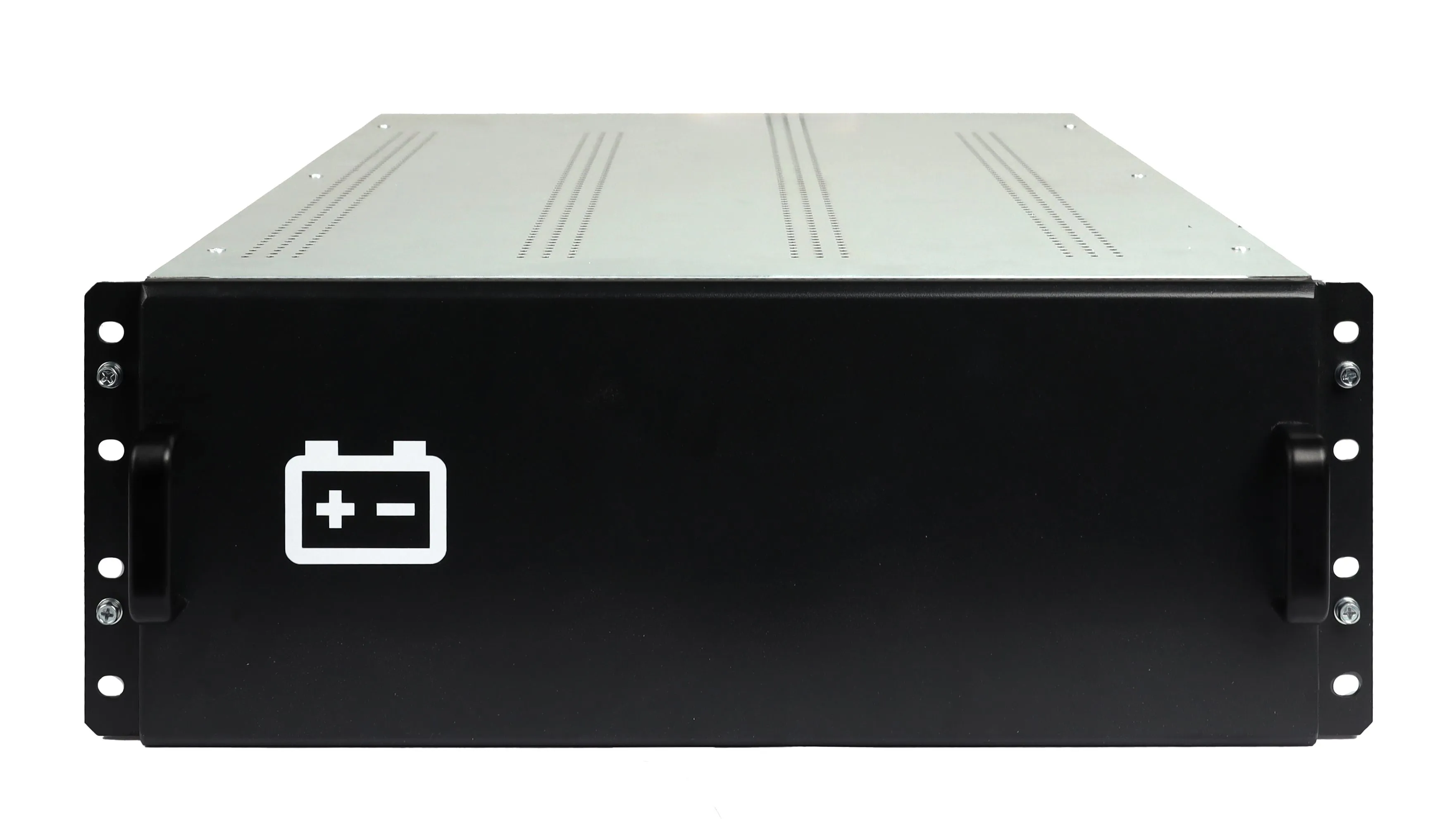

Batareya to'plami korpusi akkumulyator batareyasini yig'ish uchun mo'ljallangan bo'lib, PixieTech UPS seriyali PXT-UPS-IHRT-33 (10–40 kVA) −480 V doimiy kuchlanishli uch fazali UPS bilan birgalikda ishlatiladi va UPSga ulangan uskunaning avtonom ishlashini ta'minlaydi. Batareya bloki balandligi 4U ni tashkil qiladi va UPS ga yaqin joyda mustahkamlangan statsionar tokchada (alohida sotib olinadi) telekommunikatsiya tokchasiga yoki 19 dyuymli shkafga o'rnatiladi.

Batareya to'plamini yig'ish uchun 40 dona 12 V kuchlanishli va 9 Ah sig'imli standart qo'rg'oshinli akkumulyatorlardan foydalaniladi.

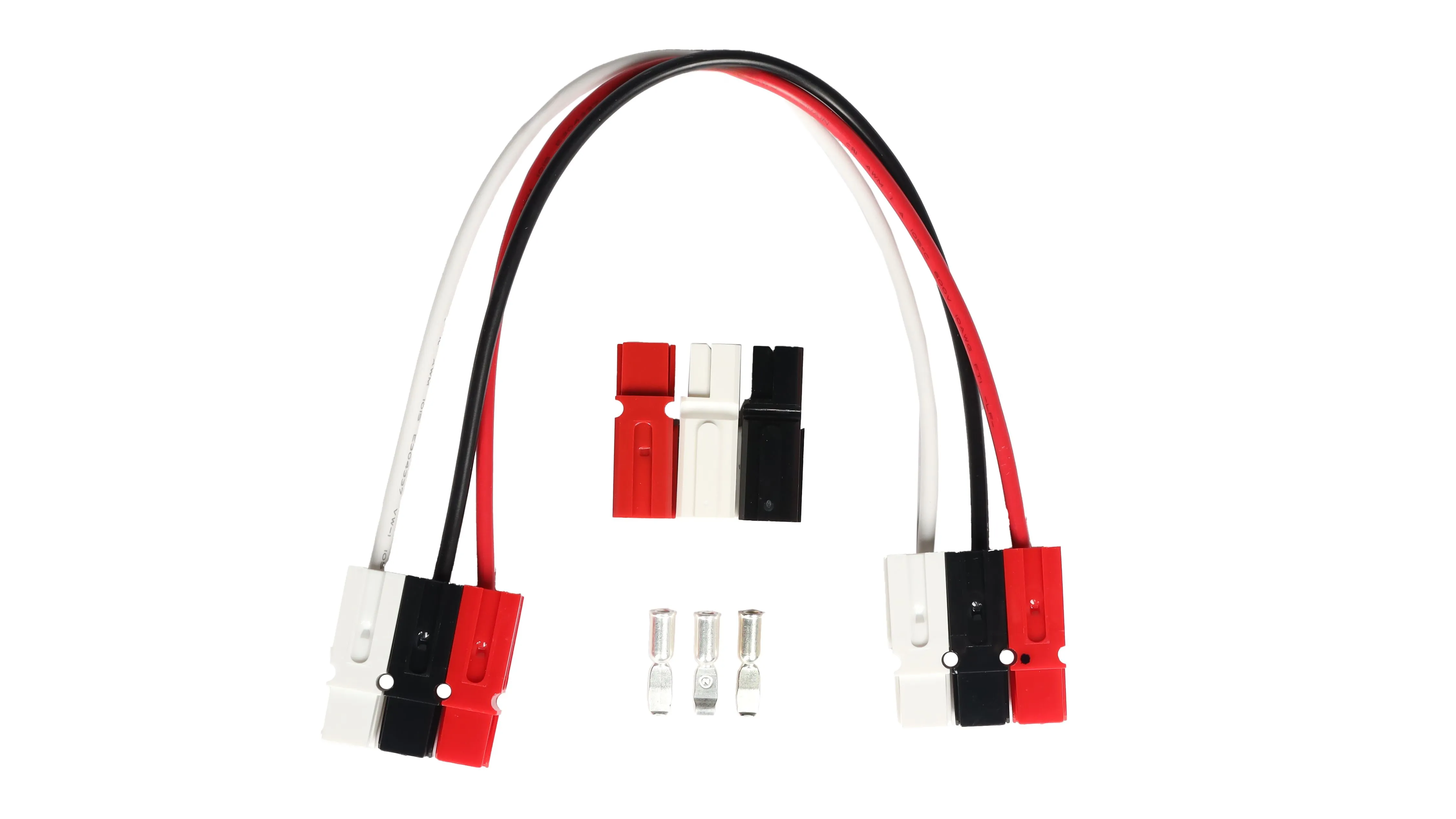

Xavfsizlik va yong'in tizimlari uchun mo'ljallangan shunga o'xshash shakl faktorli (12 V, 9 Ah) arzon qo'rg'oshinli akkumulyatorlardan foydalanishga yo'l qo'yilmaydi. Batareyalarni ketma-ket ulash uchun barcha kerakli jumperlar allaqachon to'plamga kiritilgan.

PXT-UPS-IHRT-BAT-40-9 akkumulyator paketlarida zaryadlash moslamasi mavjud emas - ichiga o'rnatilgan batareyalar to'g'ridan-to'g'ri ulangan UPS dan quvvatlanadi.
PXT-UPS-IHRT-33 seriyali (10–40 kVA) bitta uch fazali PixieTech UPS ga 4 tagacha qoʻshimcha akkumulyator bloklarini ulash mumkin. Bitta UPSga 4 dan ortiq birlikni ulash qat'iyan tavsiya etilmaydi.

Bundan tashqari, batareya paketlarining minimal soni mavjud. Minimal miqdor UPS quvvati bilan belgilanadi:

- 10–20 kVA uchun - kamida 2 blok;

- 30 kVA uchun - 3 blok;

- 40 kVA uchun - 4 blok.

Bu miqdor qurilma UPS ga etkazib bera oladigan quvvat bilan belgilanadi. Agar bloklar soni etarli bo'lmasa, batareyalar haddan tashqari qizib ketadi, natijada xizmat muddati kamayadi.

Batareyalarning tez eskirishi, haddan tashqari qizishi va ishdan chiqishini oldini olish uchun batareya paketini ulashda batareyaning xarakteristikalarda ko'rsatilgan ruxsat etilgan qiymatlar doirasida UPS menyusi orqali zaryad oqimini montaj kerak.
Batareyalarning xarakteristikalari noma'lum bo'lsa, siz universal qoidadan foydalanishingiz mumkin: zaryad oqimi = batareya quvvatining 0,1.

Misol: agar blokda 40 9 Ah batareya bo'lsa, bitta blok uchun zaryadlash oqimi 1 A bo'lishi kerak (9 × 0,1 = 0,9 A, 1 A ga yaxlitlangan). 2 ta blok uchun - 2 A va boshqalar, 4 blokli maksimal 4 A gacha.
