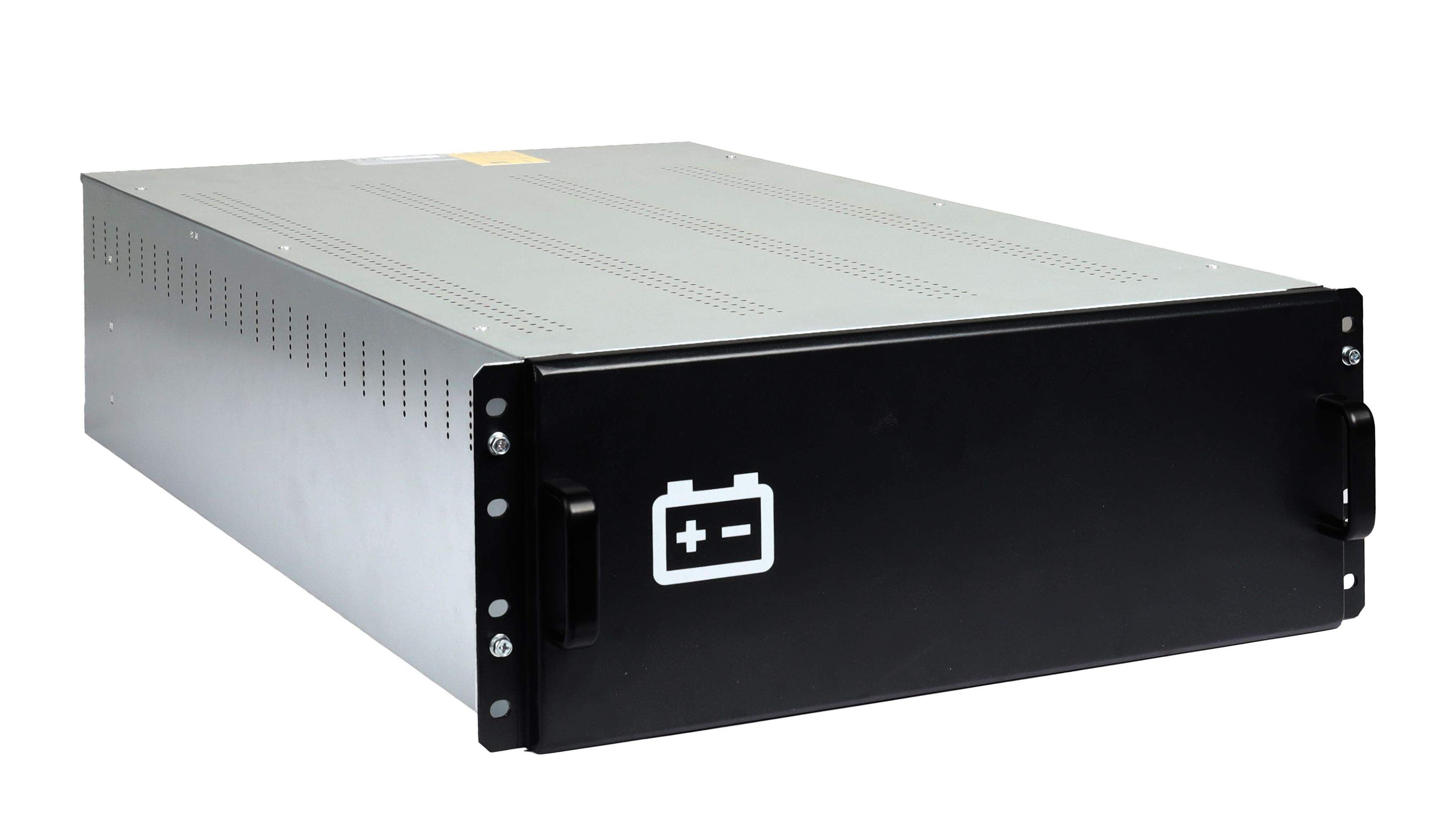

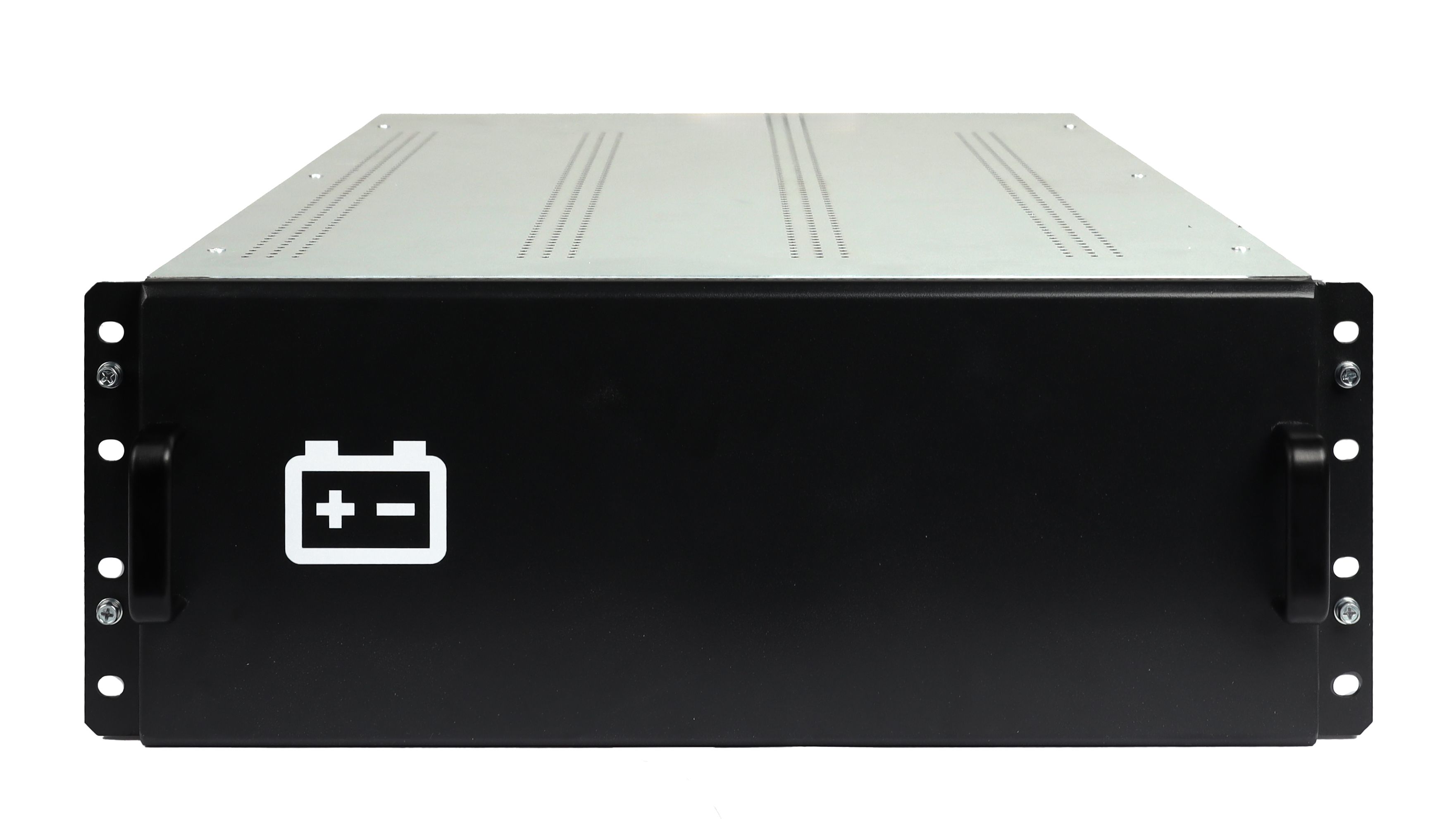

Блок батарей Pixietech для ИБП, для 40 батарей 12В 9Ач, без батарей

Корпус блока батарей предназначен для сборки блока батарей, применяется совместно с трёхфазными ИБП PixieTech серий PXT-UPS-IHRT-33 (10–40 кВА) с напряжением на DC-шине −480 В и обеспечивает автономную работу подключённого к ИБП оборудования. Батарейный блок имеет высоту 4U и устанавливается в телекоммуникационную стойку или шкаф 19’’ на усиленную стационарную полку (приобретается отдельно), в непосредственной близости от ИБП.

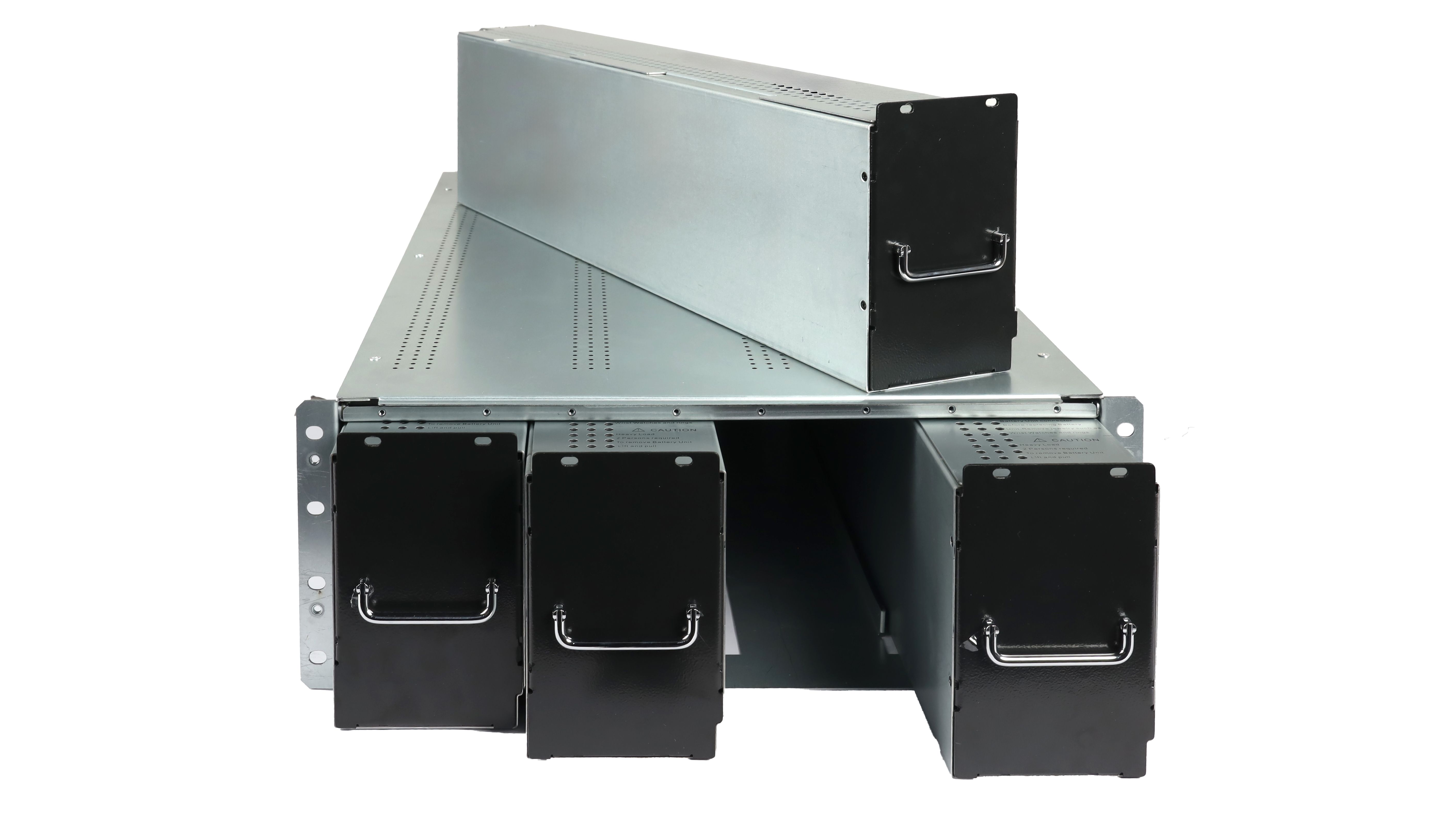

Для сборки блока батарей применяются стандартные свинцово-кислотные аккумуляторы с напряжением 12 В и ёмкостью 9 А·ч, в количестве 40 шт.

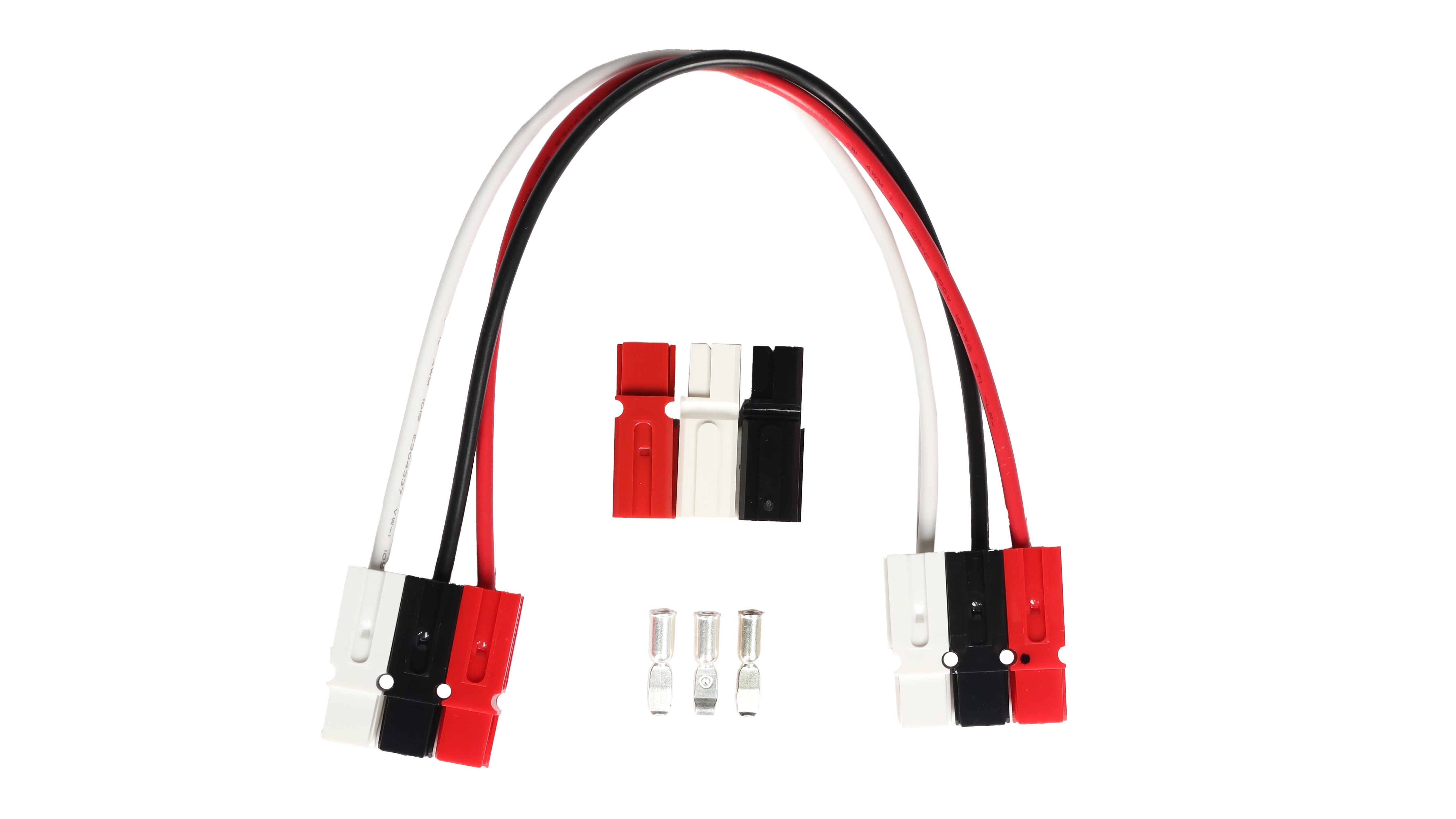

Не допускается применение недорогих свинцово-кислотных аккумуляторов аналогичного форм-фактора (12 В, 9 А·ч), предназначенных для охранно-пожарных систем. Все необходимые перемычки для последовательного соединения аккумуляторов уже имеются в комплекте.

Блоки батарей PXT-UPS-IHRT-BAT-40-9 не содержат в своём составе зарядное устройство — установленные внутри аккумуляторные батареи будут заряжаться непосредственно от ИБП, к которому они подключены.
К одному трёхфазному ИБП PixieTech серий PXT-UPS-IHRT-33 (10–40 кВА) дополнительно можно подключить до 4 блоков батарей. Категорически не рекомендуется подключать к одному ИБП более 4 блоков.

Существует также ограничение по минимальному количеству батарейных блоков. Минимальное количество определяется мощностью ИБП:

- для 10–20 кВА — минимум 2 блока;

- для 30 кВА — 3 блока;

- для 40 кВА — 4 блока.

Такое количество обусловлено мощностью, которую блок способен отдать ИБП. При недостаточном числе блоков аккумуляторы будут перегреваться, что приводит к снижению срока службы.

Чтобы избежать ускоренного износа, перегрева и выхода аккумуляторов из строя, при подключении батарейного блока необходимо установить ток заряда через меню ИБП в пределах допустимых значений, указанных в характеристиках аккумуляторов.
Если характеристики аккумуляторов неизвестны, можно использовать универсальное правило: ток заряда = 0,1 от ёмкости аккумулятора.

Пример: если в блоке установлено 40 аккумуляторов по 9 А·ч, ток заряда для одного блока должен быть 1 А (9 × 0,1 = 0,9 А, округляем до 1 А). Для 2 блоков — 2 А и т.д., максимум до 4 А при 4 блоках.
