Введение

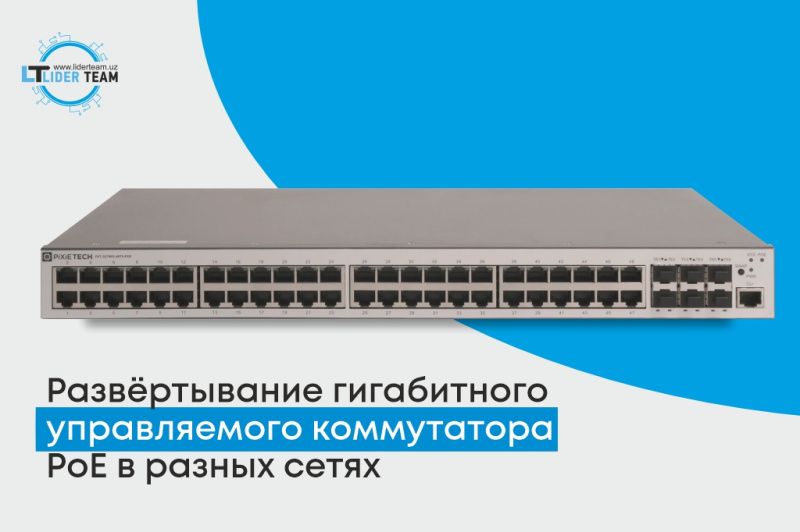

Гигабитные управляемые коммутаторы с поддержкой Power over Ethernet (PoE) становятся все более популярными в современных сетевых инфраструктурах. Они обеспечивают высокую пропускную способность, управление сетевыми потоками и возможность подачи питания на подключенные устройства через Ethernet-кабели. В данной статье мы рассмотрим аспекты развертывания управляемого PoE-коммутатора уровня 3 PXT-S2790G-48TX-POE в различных сетевых сценариях.
Архитектура сети
Перед началом развертывания необходимо определить архитектуру сети, в которой будет функционировать коммутатор. В зависимости от потребностей организации могут быть выбраны различные топологии:
- Звезда: Все устройства подключены к центральному коммутатору. Это упрощает управление и диагностику.
- Дерево: Структура, где несколько коммутаторов объединены в иерархию. Это позволяет масштабировать сеть.
- Меш: Подходит для больших и сложных сетей, обеспечивая высокую надежность и отказоустойчивость.
Выбор оборудования
При выборе гигабитного PoE-коммутатора стоит обратить внимание на следующие характеристики:
- Поддержка PoE и PoE+: Убедитесь, что коммутатор поддерживает необходимые стандарты, такие как IEEE 802.3af (PoE) и IEEE 802.3at (PoE+), чтобы обеспечить питание для таких устройств, как IP-камеры, точки доступа и телефоны VoIP.
- Пропускная способность: Убедитесь, что общая пропускная способность коммутатора достаточна для ваших нужд. Для качественного соединения это как минимум 1 Гбит/с на порт.
- Управляемость: Управляемые коммутаторы предоставляют функции VLAN, QoS, SNMP и другие инструменты для управления сетью.
Процесс развертывания
1. Подготовка к установке
Перед физическим развертыванием выполните следующие шаги:
- Планирование: Определите место установки коммутатора, учитывая доступ к электросети и системе охлаждения.
- Кабелирование: Убедитесь, что все кабели соответствуют стандартам (например, Cat 5e или Cat 6 для гигабитных соединений).
2. Физическая установка
- Установите коммутатор в стойку, обеспечивая достаточное пространство для вентиляции.
- Подключите сетевые кабели к портам коммутатора и устройствам.
3. Конфигурация
После физического подключения необходимо настроить коммутатор:
- Базовая настройка: Подключитесь к коммутатору через консольный порт или SSH и настройте базовые параметры (IP-адрес, маска подсети, шлюз).
- Настройка VLAN: Определите и настройте виртуальные локальные сети для изоляции трафика и повышения безопасности.
- Настройка PoE: Активируйте PoE на нужных портах и настройте приоритеты по необходимости.
- QoS: Настройте качество обслуживания для оптимизации трафика, особенно для приложений с высокими требованиями к пропускной способности, таких как VoIP.
4. Тестирование и мониторинг
- Проверка подключения: Убедитесь, что все устройства подключены и получают питание (если используется PoE).
- Мониторинг: Используйте инструменты SNMP или встроенные средства мониторинга для отслеживания состояния сети и выявления проблем.
Сценарии использования

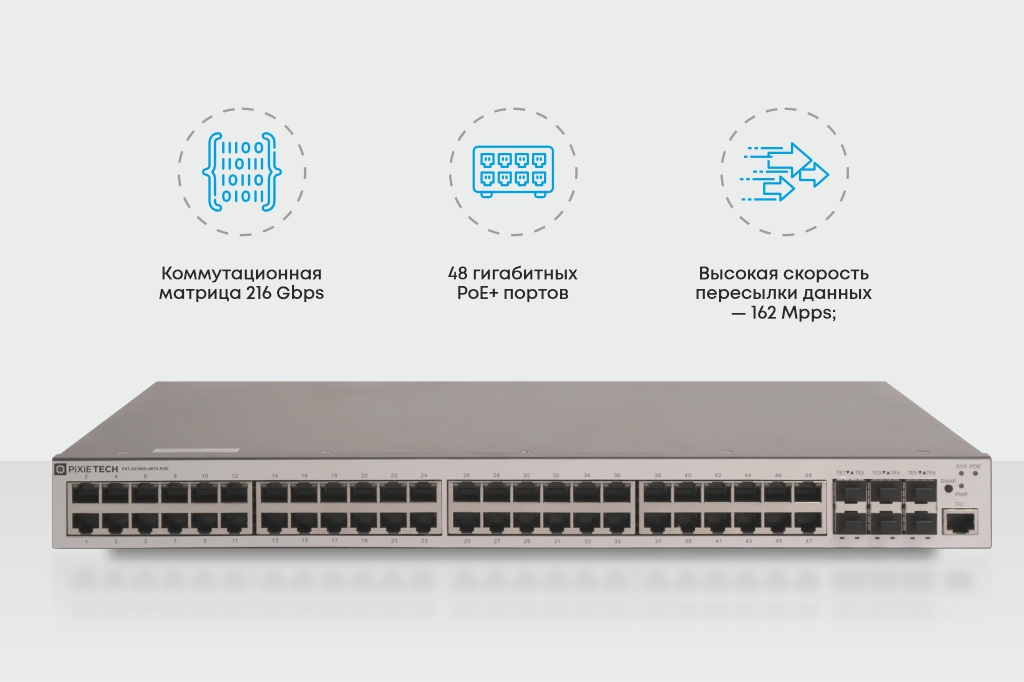

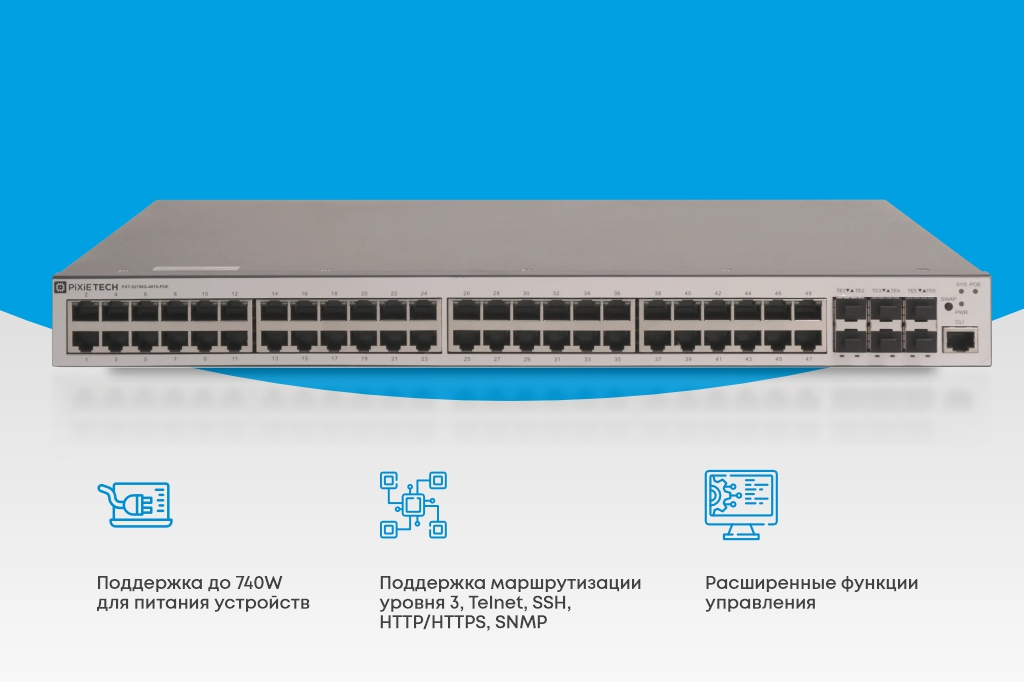

Давайте рассмотрим сценарий использования с коммутатором уровня 3 PXT-S2790G-48TX-POE. В офисной сети данный коммутатор может использоваться для подключения рабочих станций, телефонов VoIP и точек доступа. Наличие 48 PoE портов позволяет одновременно подключать множество устройств, таких как IP-камеры, беспроводные точки доступа и телефоны VoIP. Это особенно важно в крупных офисах или зданиях с высоким трафиком, где требуется поддержка большого количества устройств.
Преимущества использования коммутатора
- Эффективное распределение энергии: Возможность подачи питания на IP-камеры и точки доступа, что упрощает установку и уменьшает количество необходимых проводов.
- Высокая пропускная способность: Обеспечивает стабильное соединение для всех подключенных устройств.
- Гибкость в управлении: Возможность настройки различных параметров сети, что обеспечивает легкую интеграцию в существующую инфраструктуру.
Заключение
Развёртывание гигабитного управляемого PoE-коммутатора PXT-S2790G-48TX-POE может значительно улучшить инфраструктуру сети, обеспечивая высокую производительность и управляемость. Правильный выбор оборудования и тщательная настройка позволяют создать надежную и масштабируемую сеть, готовую к современным вызовам.
|
