Артикул:
SNR-110C-WOL-50P
110 tipidagi kross-panel, 50 juftlikkacha, oyoqlarisiz, devorga montaj qilish uchun
В корзину
Купить в 1 клик
110 tipidagi kross-panel strukturlangan kabel tizimini qurishda keng qo'llaniladi. 110 krosslarining konstruksiyasi har bir o'tkazgich juftligini alohida montaj qilish imkonini beradi, bu esa aloqa liniyalarining kommutatsiyasini oson va tez qiladi.
SNR-110C-WOL-50P - IDC 110 kontaktlari bilan kross-panel (oyoqlarisiz), 5e toifali UTP kabelarni yoyish uchun mo'ljallangan (maksimum 50 juftlikkacha). Ushbu panel devorga montaj qilish uchun mo'ljallangan. Kontaktlarni ulash SNR-HT315DR zarbli asbobi va SNR-HT-15B yoki SNR-HT-15D nasadkalari yordamida bajariladi. Montaj qulayligi uchun panelning kontakt qismida har 5 juftlikdan maxsus belgilar qo'yilgan.
Asosiy xususiyatlari:
- kommutatsiyaning yuqori ishonchliligini ta'minlash;
- 5e toifali kabelar bilan moslik;
- kabelarni ulashda qulaylik;
- har bir juftlikni alohida boshqarish imkoniyati;
- qavat tugunlarini va konsolidatsiya nuqtalarini tashkil etish uchun ideal yechim;
- qurish va xizmat ko'rsatishda past narx.
SNR mis komponentlari SNR> kompleks strukturlangan kabel tizimining tarkibiy qismi bo'lib, har qanday miqyosdagi lokal axborot tarmoqlarini qurish uchun, ayniqsa narx/sifat nisbati bo'yicha ajoyib yechim sifatida o'zini uzoq vaqtdan beri tanitdi.

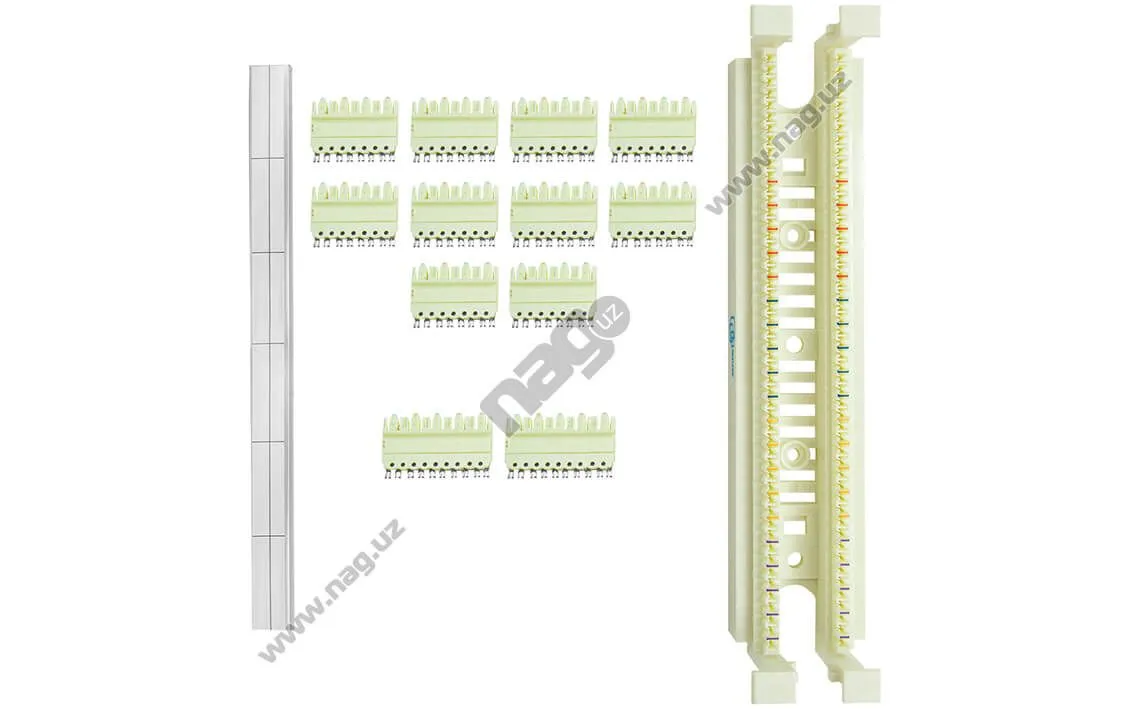

Yetkazib berish to'plami:
Nomi | Soni |
110 tipidagi 50 juftlikli kross-panel, oyoqlarisiz | 1 dona |
Yorliq ushlagichi bilan belgish yorlig'i | 1 dona |
4 juftlikli ulash bloki | 10 dona |
5 juftlikli ulash bloki | 2 dona |
Rangli belgilash
Ko'p juftlikli kabelarni yoyishda universal rangli koddan foydalanish tavsiya etiladi, bunda juftliklar ikkita rang bilan belgilanadi: asosiy va qo'shimcha. Asosiy ranglar – oq, qizil, qora, sariq va binafsha (eslab qolish osonroq bo'lishi uchun - Buratino Krasil Cherdak Sariq Binafsha rangli flomaster), qo'shimcha ranglar – ko'k, to'q sariq, yashil, jigarrang va kulrang (barchasi keltirilgan tartibda). Shu bilan birga, birinchi bo'lib asosiy rangdagi o'tkazgich, ikkinchi bo'lib – qo'shimcha rangdagi o'tkazgich montaj qilinadi. Natijada, 25 juftlik yoki 50 o'tkazgich uchun ketma-ketlik belgilab qo'yiladi. Rangli kodlashga mos juftliklarning ketma-ketligi rasmda ko'rsatilgan.
https://shop.nag.ru/uploads/SNR-110C-19-100P_sh.jpg" height="140" class="imgnag" alt="">Kichikroq sig'imli kabelarda, masalan 10 yoki 4 juftliklilarda, ketma-ketlikning boshidagi ranglar ishlatiladi, masalan UTP 4×2 kabelarda – oq-ko'k juftlikdan oq-jigarranggacha. Katta sig'imli kabelar odatda o'nliklarga bo'linadi va ularda oq-ko'dan qizil-kulranggacha ishlatiladi.
Документация
snr-110c-wol-50p
1017 кб
Xususiyatlar
| Montaj turi | |
| Material | |
| Rang | |
| Juftliklar soni | |
| Kontaktlar turi | |
| Toifa | |
| Ijro | |
| Standartlarga moslik | |
| Saqlash harorati, °C | |
| Montaj harorati, °C | |
| Ishlatish harorati, °C | |
| O'lchamlari, mm | |
| Og'irligi, kg |
