Артикул:
SNR-CWDM-MDM-8/M

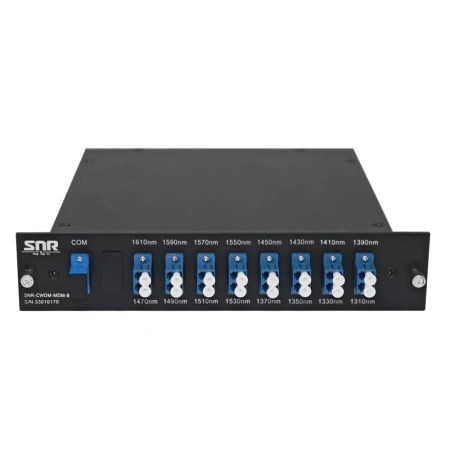

Пассивное устройство спектрального мультиплексирования-демультиплексирования для 8 оптических каналов, одноволоконный, TRx: 1610/1470нм, 1590/1490нм, 1570/1510нм, 1550/1530нм, 1450/1370нм, 1430/1350нм, 1410/1330нм, 1390/1310нм.
В корзину
Купить в 1 клик
Пассивное устройство спектрального мультиплексирования-демультиплексирования для 8 оптических каналов, работа по одному волокну. Исполнение в виде 1/2 слота позволяет совместно с шасси SNR-MDM-CHASSIS более рационально использовать занимаемое пространство.
Основные особенности:
- Оптические интерфейсы поддерживают все протоколы в диапазоне от 10Mb до 10G;
- Низкая стоимость по сравнению с DWDM технологией;
- Исполнение в виде 1/2U-слоте позволяет более рационально использовать занимаемое пространство;
- Оптические порты TRx типа LC/UPC, COM типа SC/UPC;
- Полностью пассивная система. FMU-MC FT-MUX MD-1F SNR-CWDM-MDM-8/M, CWDM, MUX/DEMUX, мультиплексор
Специально выделены несущие 1550/1530нм для использования C-диапазона DWDM. В CWDM окно 1550/1530 попадает 16 несущих DWDM: TRx=1547.72/1528.77нм TRx=1548.51/1529.55нм TRx=1549.32/1530.33нм TRx=1550.12/1531.12нм TRx=1550.92/1531.90нм TRx=1551.72/1532.68нм TRx=1552.52/1533.47нм TRx=1553.33/1534.25нм Таким образом, появляется возможность поверх CWDM организовать от 1 до 8 DWDM каналов 10G по одному волокну.
Схемы практического применения:
Документация
snr-cwdm-mdm-8-m
280,9 кб
Характеристики
| Тип | Мультиплексор/Демультиплексор |
| Количество каналов | 8 |
| Несущая длина волны, нм | 1610, 1590, 1570, 1550, 1450, 1430, 1410, 1390 1470, 1490, 1510, 1530, 1370, 1350, 1330, 1310 |
| Межканальный интервал, нм | 20 |
| Полоса пропускания канала @0.5dB, нм | ITU /-6.5 |
| Вносимые потери (без учета коннекторов), dB | <3.6 |
| Возвратные потери, dB | >45 |
| Тип оптических коннекторов | COM: SC/UPC, TRx: LC/UPC |
| Температура эксплуатации, °C | от 0 до +70 |
| Температура хранения,°С | от -40 до +85 |
