Артикул:
SNR-110C-WOL-50P

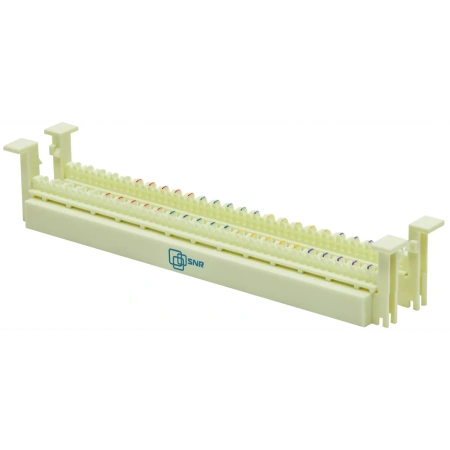

Кросс-панель тип 110 до 50 пар без ног, для настенного монтажа
31 000 сум
95 550 сум
-68%
Экономия 64 550 сум
Варианты цен
31 000 сум
95 550 сум
-68%
Экономия 64 550 сум
В корзину
Купить в 1 клик
Кросс-панель тип 110 широко применяется при строительстве структурированной кабельной системы. Конструкция кроссов 110 позволяет производить монтаж каждой пары проводников отдельно, что способствует легкой и быстрой коммутации линий связи.
SNR-110C-WOL-50P - кросс-панель с контактами IDC 110 (без ног), предназначена для разделки в ней кабелей UTP категории 5е (максимум до 50 пар). Данная панель предназначена для настенного монтажа. Заделка контактов производится при помощи ударного инструмента SNR-HT315DR с насадками SNR-HT-15B или SNR-HT-15D . Для удобства монтажа на контактной части панели через каждый 5 пар нанесены специальные метки.
Основные особенности:
- обеспечение высокой надежности коммутации;
- совместимость с кабелями категории 5е;
- простота при сращивании кабелей;
- возможность управлять каждой парой в отдельности;
- идеальное решение для организации этажных узлов, точек консолидации;
- низкая стоимость при строительстве и обслуживании.
Медные компоненты SNR являются составной частью комплексной структурированной кабельной системы SNR, и уже давно зарекомендовали себя как отличное решение для построения локальных информационных сетей любого масштаба, особенно, по соотношению цена/качество.
Комплект поставки:
| Наименование | Количество |
| Кросс-панель типа 110 на 50 пар без ног | 1 шт |
| Маркировочная этикетка с держателем | 1 шт |
| Соединительный блок на 4 пары | 10 шт |
| Соединительный блок на 5 пар | 2 шт |
Цветовая маркировка
При разделке многопарных кабелей рекомендуется следовать универсальному цветовому коду, где пары маркируются двумя цветами: основным и дополнительным. Основные цвета – белый, красный, черный, желтый и фиолетовый (что бы было легче запомнить - Буратино Красил Чердак Желтым Фломастером), дополнительные – синий, оранжевый, зеленый, коричневый и серый (все в приведенном порядке). При этом первой монтируется проводник основного цвета, а второй — дополнительного. В итоге, регламентируется последовательность для 25 пар или для 50 проводников. Порядок следования пар в соответствии с цветовой кодировкой показан на рисунке.
В кабелях меньшей емкости, например 10 или 4 пары, используются цвета из начала последовательности, например в кабелях UTP 4×2 – начиная с бело-синей пары и до бело-коричневой. Кабели большей емкости обычно разбиты на десятки, и в них используются с бело-синей по красно-серую.
Документация
snr-110c-wol-50p
1017 кб
Характеристики
| Тип монтажа | настенный |
| Материал | ударопрочный пластик |
| Цвет | белый |
| Количество пар | 50 |
| Тип контактов | IDC 110 |
| Категория | 5е |
| Исполнение | неэкранированное |
| Соответствие стандартам | ISO/IEC11801 класс D |
| Температура хранения, °C | -40 ~ +70 |
| Температура монтажа, °C | 0 ~ +50 |
| Температура эксплуатации, °C | -10 ~ + 60 |
| Габаритные размеры, мм | 216 х 41 х 42 |
| Вес, кг | 0.2 |
