Артикул:
WR1001J
1 вход/2 выхода, 1100-1600нм, -9…+2dBm, 2 равномерных RF выхода до 112dBμV, АРУ
В корзину
Купить в 1 клик

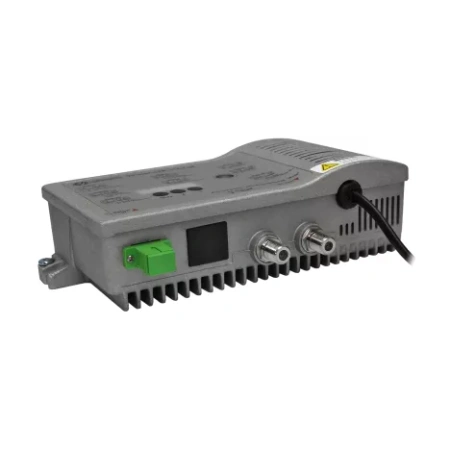

Оптический RF-преобразователь сигнала для сетей кабельного ТВ
Оптические приемники WR1001J предназначены для оптических участков сетей кабельного телевидения. В основном это сети с глубоким проникновением оптики — оптика в дом и оптика в здание (FTTH, FTTB). Он осуществляет преобразование оптического амплитудно модулированного сигнала в радиочастотный (RF) широкополосный сигнал TV диапазона и последующее усиление сигнала для его распределения по коаксиальной сети. Приемники WR1001J снабжены АРУ (автоматическая регулировка усиления). Наличие АРУ весьма важно в сетях кабельного телевидения с меняющейся нагрузкой или в условиях плохой стабильности параметров магистрали. LightPro являются одними из самых надежных и недорогих решений для строительства сетей кабельного телевидения. Конструкция приемника позволяет устанавливать его как в помещении, так и снаружи в защищенных от проникновения воды ящиках.Основные особенности:
- Высокая чувствительность и широкий диапазон входных оптических сигналов -9 ... 2 дБм;
- Микропроцессорное управление и отображение всех параметров на LED индикаторе;
- Электронная регулировка уровня и наклона АЧХ (EQ) в диапазоне 0 ... 15дБм;
- Улучшенная система АРУ по входному оптическому сигналу (есть возможность задать начальную точку АРУ -9/-8/-7/-6/-5/-4 дБм);
- Современный GaAs выходной усилитель обеспечивает высокий выходной уровень (2 равномерных RF-выхода 112 дБмкВ );
- Контроль входного оптического сигнала, выходного RF сигнала, напряжения питания;
- Импульсный источник питания и низкая потребляемая мощность;
- Компактный литой корпус.
- Не рекомендуется размещение устройства под воздействием прямых солнечным лучей, так как это может привести к нарушению допустимого теплового режима.
- Рабочее положение приемника - произвольное.
- Не допускается накрывание корпуса какими либо материалами, что может привести к ухудшению охлаждения в процессе работы.
Оптические Характеристики
| Рабочая входная оптическая мощность, дБм | -9...+2 (АРУ) |
| Входные потери на отражение, дБ | 45 |
| Оптическая длина волны, нм | 1100 - 1600 |
| Тип оптического разъема | SC/APC [FC/APC - опция] |
| Тип оптического волокна | одномодовое |
RF характеристики
| Частота, МГц | 45-862 |
RF Характеристики
| Неравномерность АЧХ, дБ | ≤ ±1 |
| Рабочий уровень выходного сигнала, дБмкВ (АРУ от -9дБм) | 108 (вход -9 ... +2 дБм, 42к) |
| Максимальный уровень выходного сигнала, дБмкВ (АРУ от -7дБм) | 112 (вход -7 ... +2 дБм, 42к) |
| Выходное сопротивление, Ω | 75 |
| Электронная регулировка усиления (ATT), дБмкВ и АЧХ (EQ), дБ | 0-75 |
Электрические характеристики (при условии EQ = 6дБ, вход -2дБм, 42 канала, FZ120)
| C/N, дБ | ≥ 51 |
| C/CTB, дБ | ≥ 60 |
| C/CSO, дБ | ≥ 60 |
Общие характеристики
| Напряжение питания, В | AC 150~265 |
| Потребляемая мощность, Вт | ≤ 8 |
| Рабочая температура, °С | -40...+60 |
| Температура хранения, °С | -40...+65 |
| Размеры, мм | 190x110x52 |
| Вес, кг | 0,8 |
