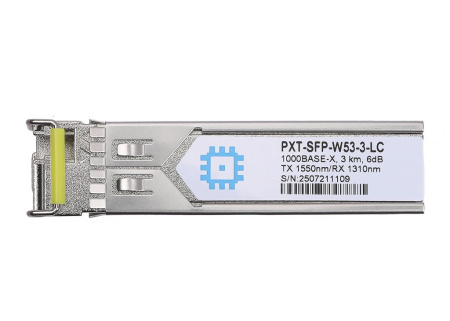

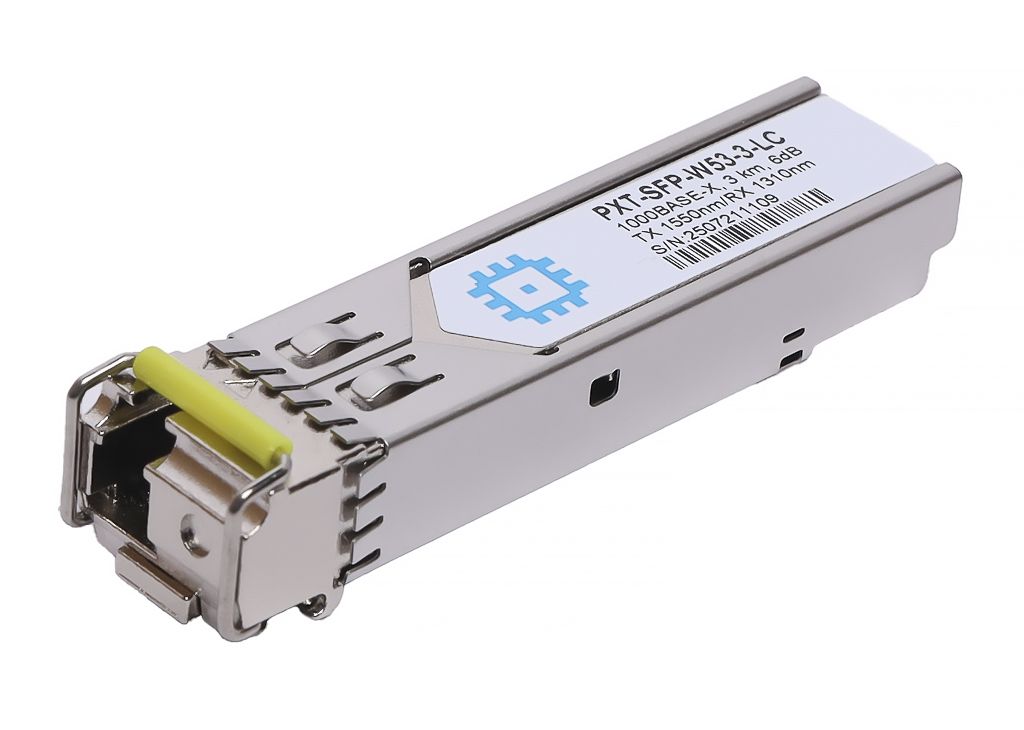

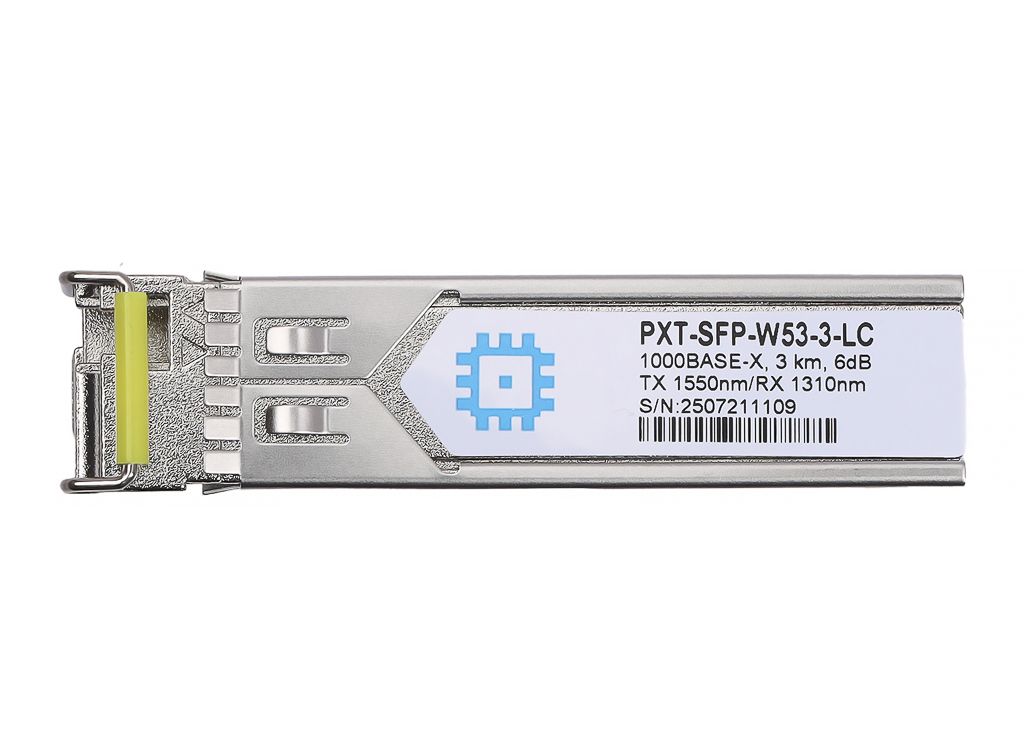

PXT-SFP-W53-3-LC это высокопроизводительные, экономичные модули, которые поддерживают скорость до 1,25 Гбит / с и дальность передачи до 3 км по SMволокну. Приемопередатчик состоит из двух секций: Секция передатчика включает в себя лазерный драйвер и 1550-нм FP-лазер. Секция приемника состоит из штыревого фотодиода, интегрированного с трансимпедансным предусилителем (TIA) и ограничивающим усилителем.
Модуль подключается горячим способом к 20-контактному разъему. Высокоскоростной электрический интерфейс основан на логике низкого напряжения, с номинальным дифференциальным сопротивлением 100 Ом и подключением переменного тока в модуле. Оптический выход может быть отключен с помощью логического входа высокого уровня LVTTL TX_DIS. Ошибка передачи (Tx_Fault) предусмотрена для указания того, что модульный передатчик обнаружил неисправность, связанную с работой лазера или безопасностью. Выход потери сигнала (RX_LOS) предусмотрен для индикации потери входного оптического сигнала приемника.
Последовательный EEPROM в приемопередатчике позволяет пользователю получать доступ к данным мониторинга и конфигурации приемопередатчика через 2-проводной интерфейс управления SFP. Этот интерфейс использует один адрес, A0h, с картой памяти, разделенной на нижнюю и верхнюю области. Базовые цифровые диагностические данные (DD) хранятся в нижней области, в то время как конкретные данные хранятся в серии таблиц в верхней области памяти.
Особенности
• Протестированы в целевых коммутаторах для обеспечения превосходной производительности, качества и надежности
• Стандартный продукт класса 1/1M, соответствующий стандартам защиты окружающей среды RoHS (не содержит свинца)
• Поддерживается DDM (цифровой диагностический мониторинг)
• Очень низкий уровень электромагнитных помех и отличная защита от электростатического разряда
Применение
• Высокоскоростные сети хранения данных
• Кросс-коннект компьютерного кластера
• Пользовательские высокоскоростные каналы передачи данных
Согласование
• Совместимый с IEEE802.3ah 1000Base-BX
• Совместимый с MSA SFF-8472
• Совместимый с SFP MSA
Совместим с оборудованием
• Cisco • Juniper • Fortinet
• Mikrotik • Ubiquity • H3C
• TP LINK • Huawei • IBM
Основные характеристики продукта
Наша продукция сертифицирована на соответствие отраслевым стандартам, что гарантирует высочайшее качество и надежность. Доверьтесь нашему опыту и получите безопасные и высокопроизводительные решения, на которые вы можете положиться.
Основные особенности
Суперпрочный и защищённый от окисления для длительного срока службы.
Broadcom, Lumentum, II-VI, Avago, Semtech, Marvell обеспечивают высокую производительность и низкую задержку.
Улучшенный металлический корпус с хорошим теплоотводом, не поддающийся деформации.
Импортные лазерные устройства конфигурации беспрепятственной передачи.
Всестороннее тестирование повышает надежность
Шесть профессиональных тестов производительности трансивера.
- Тест оптического спектра
Отсутствие потери пакетов;
- Тест глазного узора
Маржинальность маски--20%;
- Температурный тест
0-70°C;
- Тест на коэффициент битовых ошибок
BER 1E-12;
- Тестирование торцевой поверхности
Отсутствие загрязнений/царапин;
- Тест на старение
-40~90°C;
Габаритные размеры
Размер: мм
Уважаемые покупатели.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость оборудования необходимо уточнить у менеджеров ООО «LIDER TEAM», которые с удовольствием помогут Вам в выборе оборудования и оформлении на него заказа.
Производитель оставляет за собой право изменять внешний вид, технические характеристики и комплектацию без уведомления.
| Тип модуля | Одноволоконный |
| Центральная длина волны, нм (DFB передатчик) | 1310 |
| Центральная длина волны, нм (PIN приёмник) | 1550 |
| Тип оптического волокна | SMF |
| Максимальное рабочее напряжение, V | 3,3 |
| Скорость передачи данных | 1.25G |
| Максимальная входная мощность, dBm | +1 |
| Минимальная выходная мощность, dBm | -9 |
| Потребление тока, mA | 300 |
| Максимальное расстояние, км | 3 |
| Чувствительность приема при средней мощности, dBm | -21 |
| Оптический бюджет, дБ | 6 |
| Поддержка горячей замены | Да |
| Тип коннектора модуля | LC |
| Максимальная ширина спектра, нм | 1 |
| Совместимость с оптическим интерфейсом разъёмом LC/SC | Да |
| Максимально допустимый уровень влажности | 85% |
| Температура хранения, °C | -40 - +85 |
| Диапазон рабочих температур, °C | 0 - +70 |
