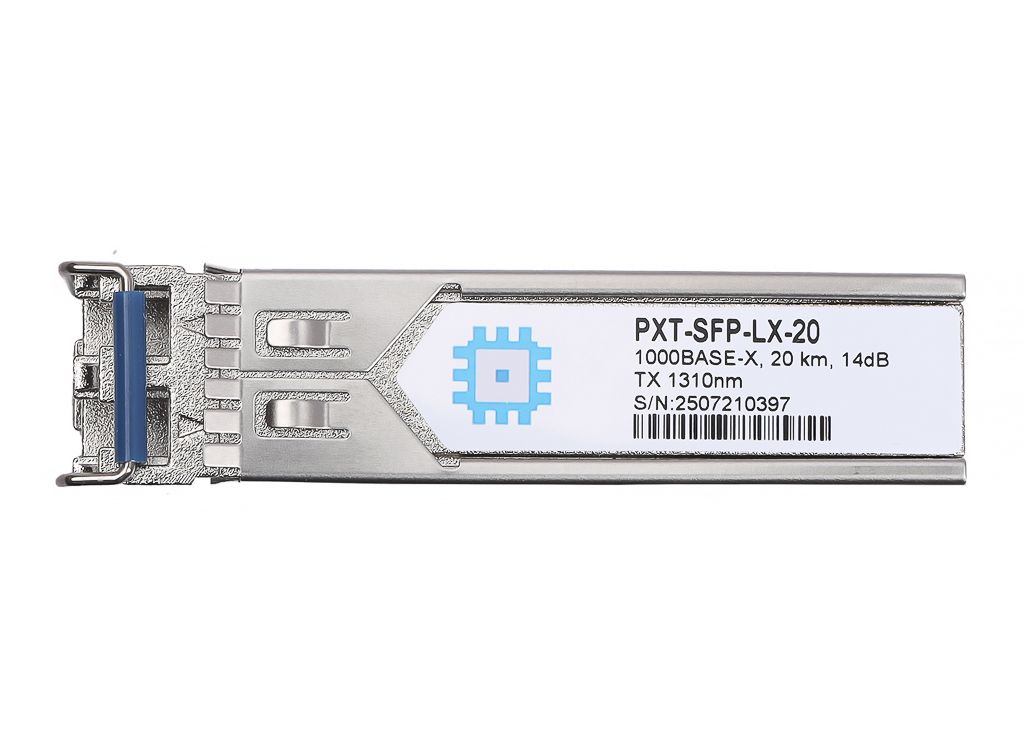

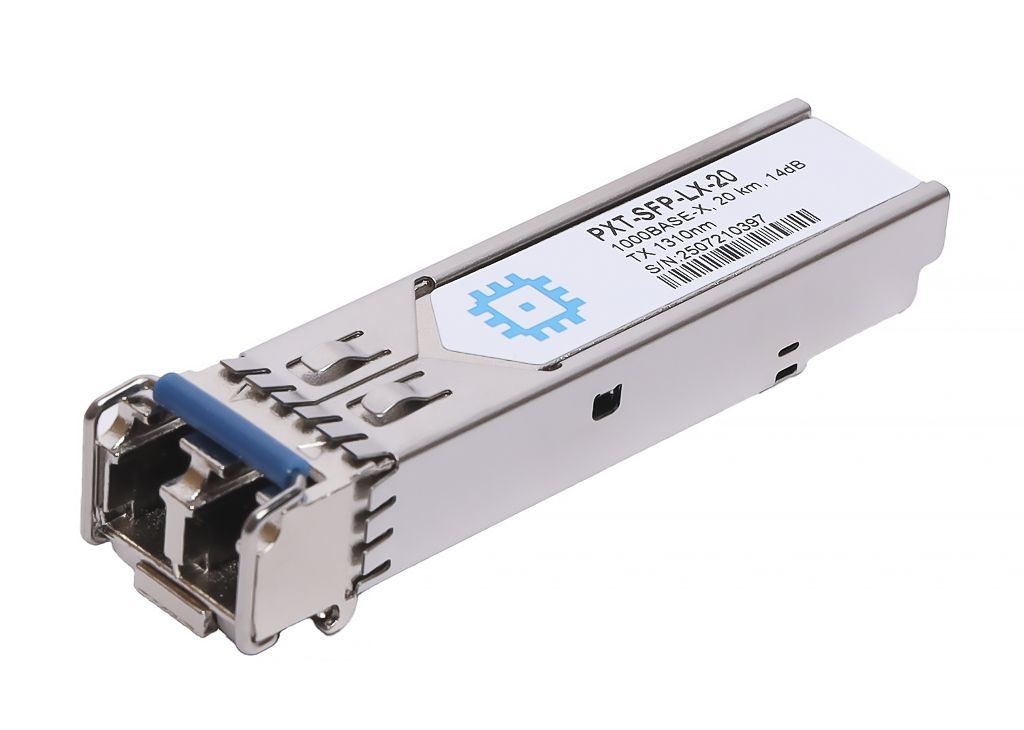

Модуль SFP оптический, дальность до 20км (14dB), LC Duplex, 1310нм

PXT-SFP-LX-20 это высокопроизводительные и экономичные модули, поддерживающие до 1.25G, и расстояние передачи до 40 км на одноволоконном волокне. Приемопередатчик состоит из двух секций: Секция передатчика включает в себя лазерный приёмник и 1310нм DFB передатчик. Секция приёмника состоит из штыревого фотодиода, интегрированного с трансимпедансным предусилителем (TIA) и ограничивающим усилителем.

Модуль подключается горячим способом к 20-контактному разъему. Высокоскоростной электрический интерфейс основан на логике низкого напряжения, с номинальным дифференциальным сопротивлением 100 Ом и подключением переменного тока в модуле. Оптический выход можно отключить логическим входом высокого уровня LVTTL TX_DIS. Ошибка передачи (TX_Fault) указывает на то, что передатчик модуля обнаружил неисправность, связанную с работой лазера или безопасностью. Выход потери сигнала (RX_LOS) предназначен для индикации потери входа. оптический сигнал приемника.

Серийный EEPROM в приемопередатчик позволяет пользователю получить доступ к приемопередатчику данные мониторинга и конфигурации через 2-проводной интерфейс управления SFP. Этот интерфейс использует один адрес, A0h, с картой памяти, разделенной на нижняя и верхняя зона. Базовая цифровая диагностика (DD) данные хранятся в нижней области, в то время как конкретные данные хранятся в ряде таблиц в верхней области памяти.

Особенности

• Протестированы в целевых коммутаторах для обеспечения превосходной производительности, качества и надежности

• Стандартный продукт класса 1/1M, соответствующий стандартам защиты окружающей среды RoHS (не содержит свинца)

• Поддерживается DDM (цифровой диагностический мониторинг)

• Очень низкий уровень электромагнитных помех и отличная защита от электростатического разряда

Применение

• Высокоскоростные сети хранения данных

• Кросс-коннект компьютерного кластера

• Пользовательские высокоскоростные каналы передачи данных

Согласование

• Совместимый с IEEE 802.3Z

• Совместимый с MSA SFF-8472

• Совместимый с SFP MSA

Совместим с оборудованием

• Cisco                                                              • Juniper                                                                 • Fortinet

• Mikrotik                                                        • Ubiquity                                                              • H3C

• TP LINK                                                          • Huawei                                                                • IBM

Основные характеристики продукта

Наша продукция сертифицирована на соответствие отраслевым стандартам, что гарантирует высочайшее качество и надежность. Доверьтесь нашему опыту и получите безопасные и высокопроизводительные решения, на которые вы можете положиться.

Основные особенности

Утолщённый Goldfinger

Суперпрочный и защищённый от окисления для длительного срока службы.

Хорошо известные микросхемы

Broadcom, Lumentum, II-VI, Avago, Semtech, Marvell обеспечивают высокую производительность и низкую задержку.

Материалы премиум-класса

Улучшенный металлический корпус с хорошим теплоотводом, не поддающийся деформации.

Высокое качество лазера

Импортные лазерные устройства конфигурации беспрепятственной передачи.

Всестороннее тестирование повышает надежность

Шесть профессиональных тестов производительности трансивера.

- Тест оптического спектра

Отсутствие потери пакетов;

- Тест глазного узора

   Маржинальность маски--20%;

- Температурный тест

   0-70°C;

- Тест на коэффициент битовых ошибок

  BER 1E-12;

- Тестирование торцевой поверхности

  Отсутствие загрязнений/царапин;

- Тест на старение

  -40~90°C;

Габаритные размеры

Размер: мм
