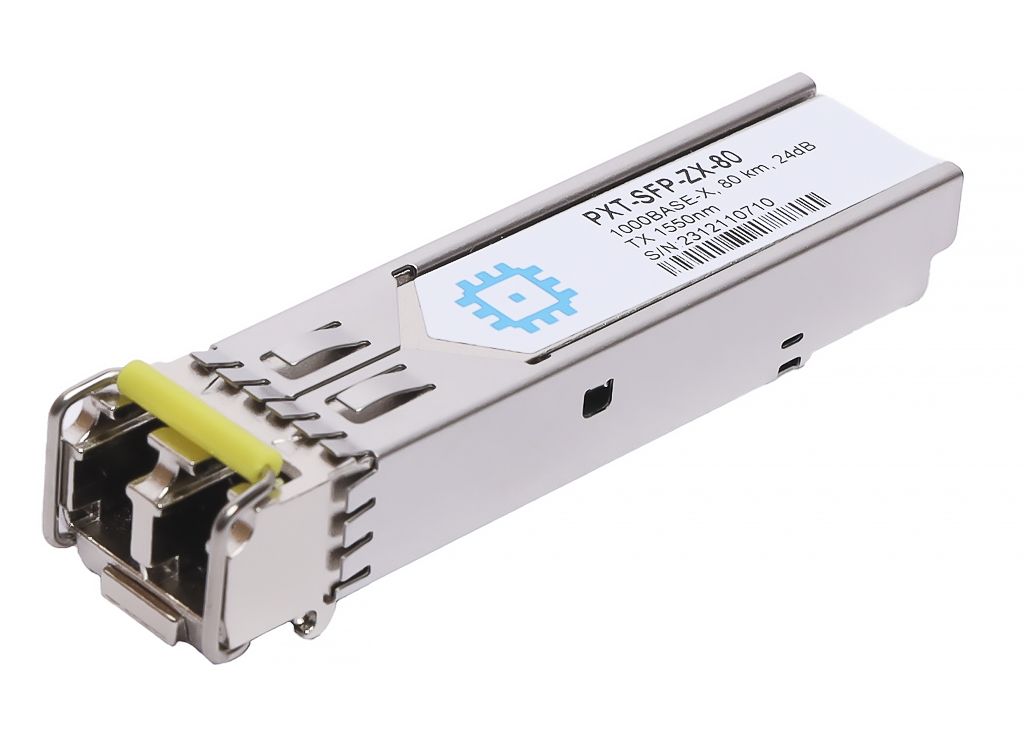

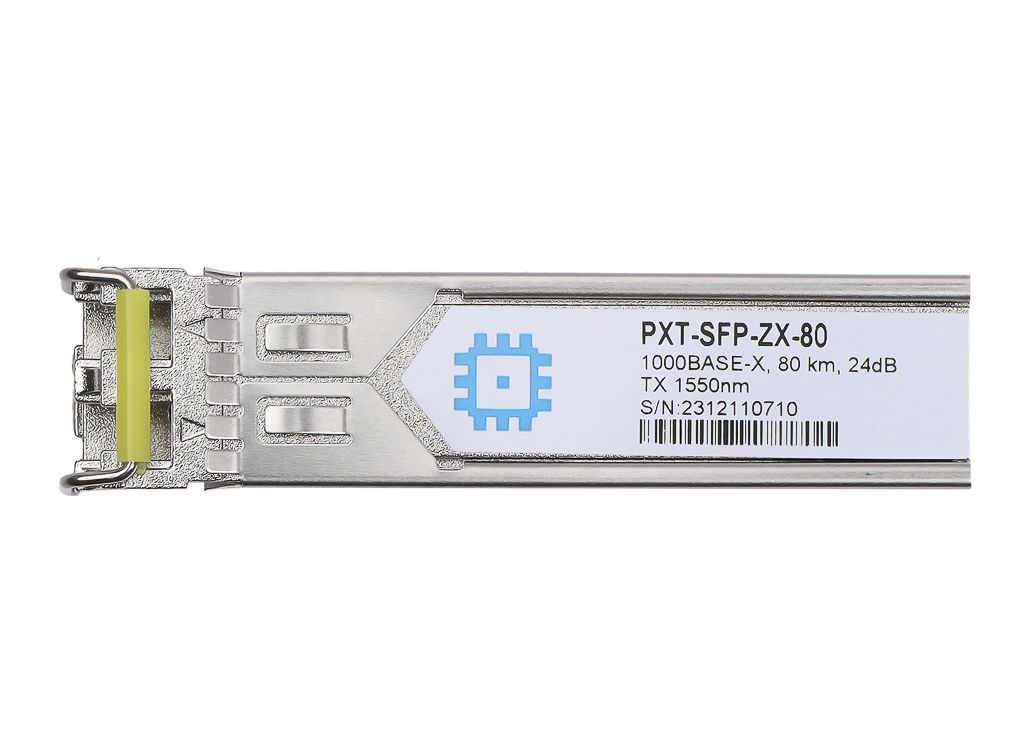

Модуль SFP оптический, дальность до 80км (24dB), 1550нм

PXT-SFP-ZX-80 это высокопроизводительные, экономичные модули, которые поддерживают скорость до 1,25 Гбит / с и дальность передачи до 80 км по SMволокну. Приемопередатчик состоит из двух секций: Секция передатчика включает в себя лазерный драйвер и 1550-нм DFB-лазер. Секция приемника состоит из штыревого фотодиода, интегрированного с трансимпедансным предусилителем (TIA) и ограничивающим усилителем.

Модуль подключается горячим способом к 20-контактному разъему. Высокоскоростной электрический интерфейс основан на логике низкого напряжения, с номинальным дифференциальным сопротивлением 100 Ом и подключением переменного тока в модуле. Оптический выход может быть отключен с помощью логического входа высокого уровня LVTTL TX_DIS. Ошибка передачи (Tx_Fault) предусмотрена для указания того, что модульный передатчик обнаружил неисправность, связанную с работой лазера или безопасностью.

Выход потери сигнала (RX_LOS) предусмотрен для индикации потери входного оптического сигнала приемника. Последовательный EEPROM в приемопередатчике позволяет пользователю получать доступ к данным мониторинга и конфигурации приемопередатчика через 2-проводной интерфейс управления SFP. Этот интерфейс использует один адрес, A0h, с картой памяти, разделенной на нижнюю и верхнюю области. Базовые цифровые диагностические данные (DD) хранятся в нижней области, в то время как конкретные данные хранятся в серии таблиц в верхней области памяти.

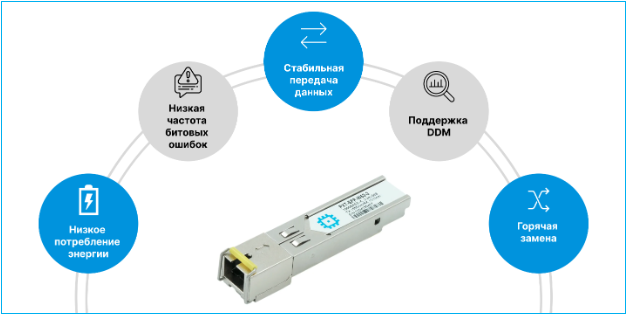

Особенности

• Протестированы в целевых коммутаторах для обеспечения превосходной производительности, качества и надежности

• Стандартный продукт класса 1/1M, соответствующий стандартам защиты окружающей среды RoHS (не содержит свинца)

• Поддерживается DDM (цифровой диагностический мониторинг)

• Очень низкий уровень электромагнитных помех и отличная защита от электростатического разряда

Применение

• Высокоскоростные сети хранения данных

• Кросс-коннект компьютерного кластера

• Пользовательские высокоскоростные каналы передачи данных

Согласование

• Совместимый с IEEE802.3Z

• Совместимый с MSA SFF-8472

• Совместимый с SFP MSA

Совместим с оборудованием

• Cisco                                                            • Juniper                                                               • Fortinet

• Mikrotik                                                        • Ubiquity                                                              • H3C

• TP LINK                                                        • Huawei                                                                • IBM

Наша продукция сертифицирована на соответствие отраслевым стандартам, что гарантирует высочайшее качество и надежность. Доверьтесь нашему опыту и получите безопасные и высокопроизводительные решения, на которые вы можете положиться.

Утолщённый Goldfinger

Суперпрочный и защищённый от окисления для длительного срока службы.

Хорошо известные микросхемы

Broadcom, Lumentum, II-VI, Avago, Semtech, Marvell обеспечивают высокую производительность и низкую задержку.

Материалы премиум-класса

Улучшенный металлический корпус с хорошим теплоотводом, не поддающийся деформации.

Высокое качество лазера

Импортные лазерные устройства конфигурации беспрепятственной передачи.

Всестороннее тестирование повышает надежность

Шесть профессиональных тестов производительности трансивера.

- Тест оптического спектра

Отсутствие потери пакетов;

- Тест глазного узора

   Маржинальность маски--20%;

- Температурный тест

   0-70°C;

- Тест на коэффициент битовых ошибок

  BER 1E-12;

- Тестирование торцевой поверхности

  Отсутствие загрязнений/царапин;

- Тест на старение

  -40~90°C;

Габаритные размеры

Размер: мм
