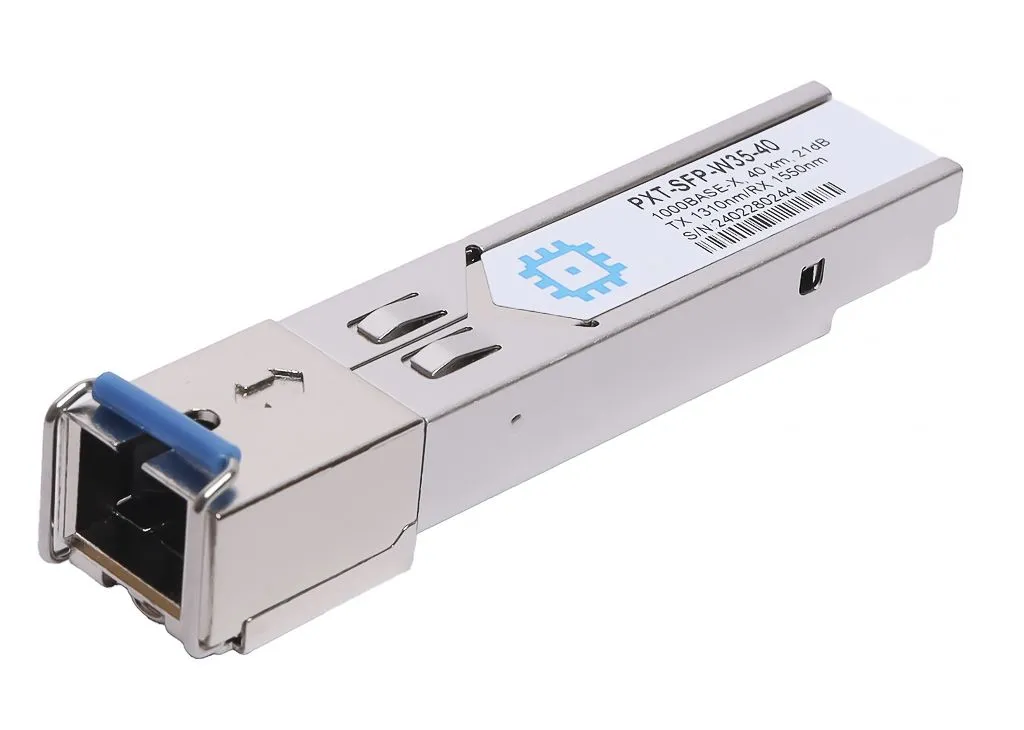

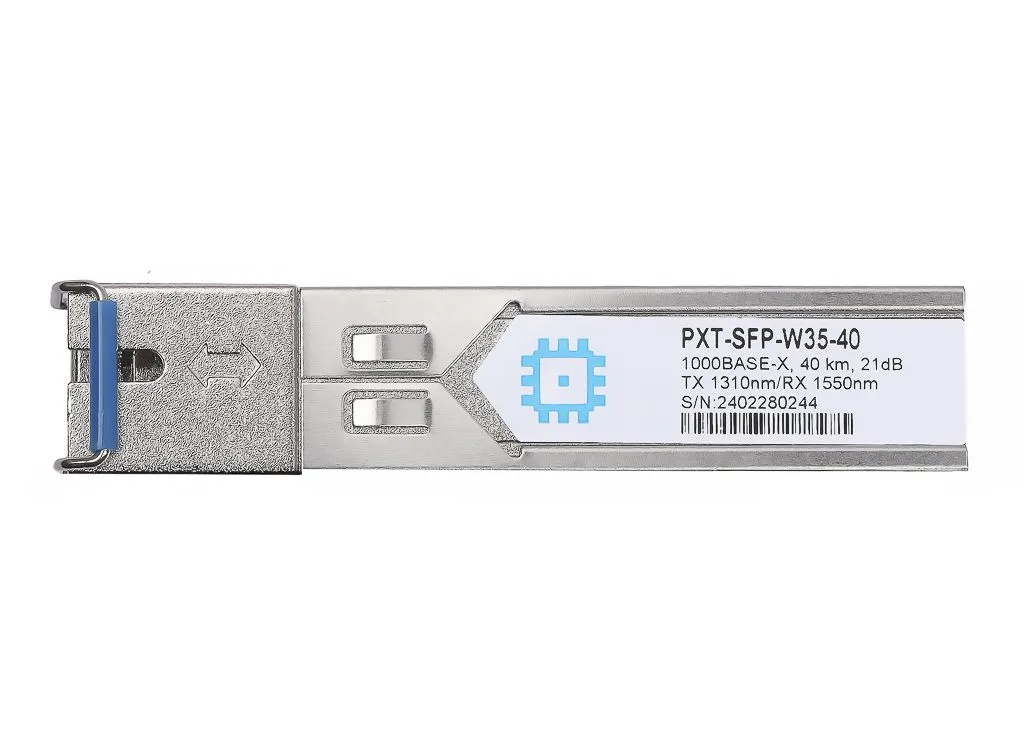

PXT-SFP-W35-40 yuqori unumdor va iqtisodiy samarali modul bo‘lib, 1,25 Gbit/s gacha tezlikni hamda SM (yakka rejimli) optik tolada 40 km gacha uzatish masofasini qo‘llab-quvvatlaydi. Transiver ikki qismdan iborat: uzatgich qismi lazer drayveri va 1310 nm DFB-lazerdan tashkil topgan. Qabul qilgich qismi esa TIA (transimpedansli old kuchaytirgich) va cheklovchi kuchaytirgich bilan integratsiyalangan PIN-fotodioddan iborat.
Modul 20-pinli raz’yomga issiq ulash (hot-plug) usulida ulanadi. Yuqori tezlikdagi elektr interfeys past kuchlanishli logikaga asoslangan bo‘lib, nominal 100 Om differensial qarshilikka ega va modul ichida AC-ulanish qo‘llaniladi. Optik chiqish LVTTL yuqori darajali mantiqiy kirish — TX_DIS orqali o‘chirilishi mumkin. Tx_Fault signali lazer ishlashi yoki xavfsizlik bilan bog‘liq nosozlik aniqlanganda uzatgich xatosini bildiradi. RX_LOS chiqishi esa qabul qilgich kirishidagi optik signal yo‘qolganini ko‘rsatish uchun mo‘ljallangan.
Transiver ichidagi ketma-ket EEPROM foydalanuvchiga 2 simli SFP boshqaruv interfeysi orqali monitoring va konfiguratsiya ma’lumotlariga kirish imkonini beradi. Ushbu interfeys A0h manzilidan foydalanadi va xotira pastki hamda yuqori hududlarga bo‘lingan. Asosiy raqamli diagnostika ma’lumotlari (DD) pastki hududda saqlanadi, maxsus ma’lumotlar esa yuqori xotira hududidagi jadvallarda joylashgan.
Xususiyatlari
• Yuqori ishlash, sifat va ishonchlilikni ta'minlash uchun maqsadli kalitlarda sinovdan o'tgan
• RoHS atrof-muhitni muhofaza qilish standartlariga javob beradigan standart 1/1m sinf mahsuloti (qo'rg'oshinsiz)
* Ddm (raqamli diagnostika monitoringi)qo'llab-quvvatlanadi
• Elektromagnit shovqinning juda past darajasi va elektrostatik zaryadsizlanishdan mukammal himoya
Qo‘llanilishi
• Yuqori tezlikdagi ma’lumotlarni saqlash tarmoqlari (Storage Area Network)
• Kompyuter klasterlarida kross-ulanish (cross-connect)
• Foydalanuvchi uchun mo‘ljallangan yuqori tezlikdagi ma’lumot uzatish kanallari
Moslik
• IEEE 802.3ah 1000Base-BX standarti bilan mos
• MSA SFF-8472 standarti bilan mos
• SFP MSA standarti bilan mos
Uskunalar bilan mos keladi
• Cisco • Juniper • Fortinet
• Mikrotik • Ubiquity • H3C
• TP LINK • Huawei • IBMMahsulotning asosiy xususiyatlari
Mahsulotlarimiz eng yuqori sifat va ishonchlilikni kafolatlaydigan sanoat standartlariga muvofiq sertifikatlangan. Bizning tajribamizga ishoning va siz ishonishingiz mumkin bo'lgan xavfsiz va yuqori samarali echimlarga ega bo'ling.
Uzoq umr ko'rish uchun juda kuchli va oksidlanishdan himoyalangan.
Broadcom, Lumentum, II-VI, Avago, Semtech, Marvell yuqori ishlash va past kechikishni ta'minlaydi.
Yaxshi issiqlik o'tkazgichli, deformatsiyalanmaydigan yaxshilangan metall korpus.
Import qilingan uzluksiz uzatish konfiguratsiyasi lazer qurilmalari.
Keng qamrovli sinov ishonchliligini oshiradi
Qabul qiluvchining oltita professional ishlash testi.
Optik spektr testi
Paket yo‘qotilishi mavjud emas
Eye-diagram (ko‘z diagrammasi) testi
Maska zaxirasi — 20%
Harorat testi
0–70°C
Bit xatolik koeffitsienti (BER) testi
BER 1E-12
Ferrula (tolaning uch qismi) yuzasini tekshirish
Ifloslanish va tirnalishlar mavjud emas
Qarish (aging) testi
–40 ~ +90°C
Gabarit o‘lchamlari
O‘lchami: mm
| Modul turi | Bir tolali |
| Markaziy to‘lqin uzunligi, nm (DFB uzatgich) | 1310 |
| Markaziy to‘lqin uzunligi, nm (PIN qabul qilgich) | 1550 |
| Optik tola turi | SMF |
| Maksimal ishchi kuchlanish, V | 3,3 |
| Ma’lumot uzatish tezligi | 1.25G |
| Maksimal kirish quvvati, dBm | +1 |
| Minimal chiqish quvvati, dBm | -5 |
| Tok iste’moli, mA | 300 |
| Maksimal masofa, km | 40 |
| O‘rtacha quvvat darajasida qabul sezgirligi, dBm | -24 |
| Optik budjet, dB | 21 |
| Issiq almashtirishni qo‘llab-quvvatlash (Hot Swap) | Ha |
| Modul konnektori turi | SC |
| Maksimal spektr kengligi, nm | 1 |
| LC/SC optik interfeys ulagichi bilan mosligi | Ha |
| Maksimal ruxsat etilgan namlik darajasi | 85% |
| Saqlash harorati, °C | -40 - +85 |
| Ishchi harorat diapazoni, °C | 0 - +70 |
