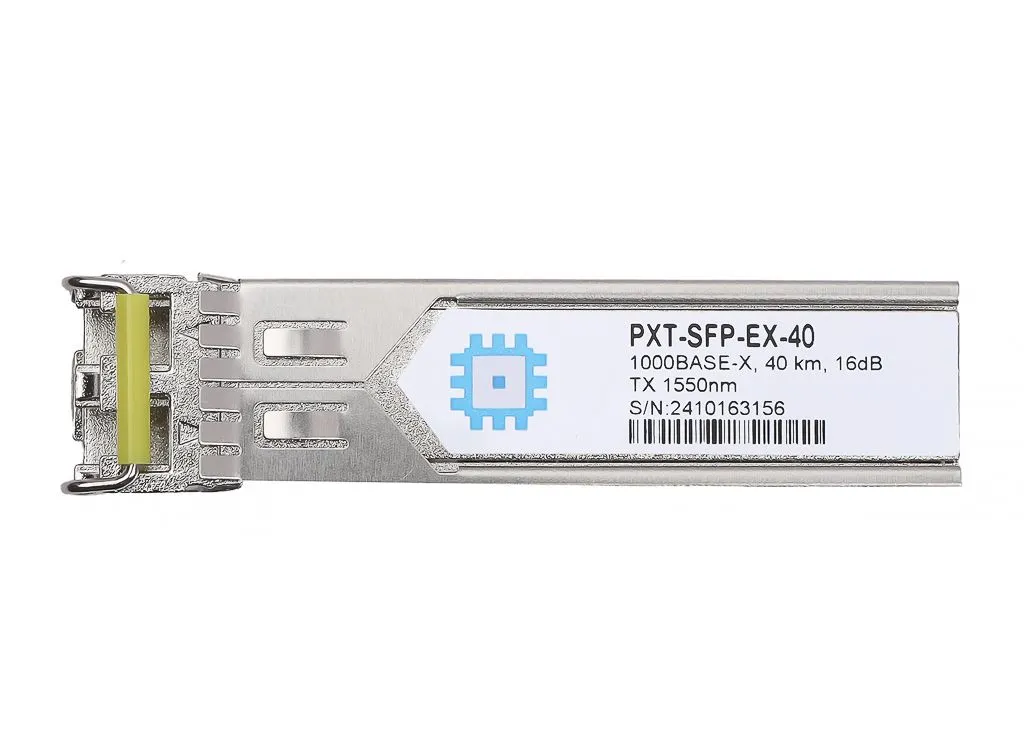

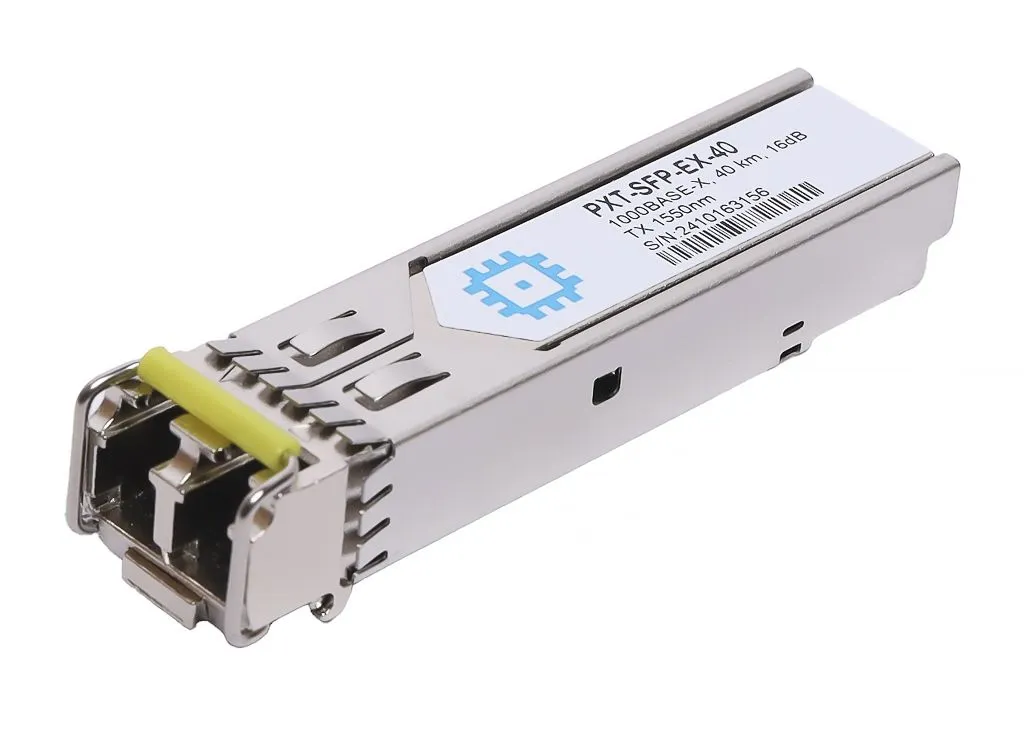

PXT-SFP-EX-40 — bu yuqori unumdor va iqtisodiy samarali modul bo‘lib, 1.25 Gbit/s gacha tezlikni hamda bir tolali (single-fiber) optik liniyada 40 km gacha uzatish masofasini qo‘llab-quvvatlaydi.
Transiver ikki qismdan iborat: uzatgich qismi lazer drayveri va 1550 nm DFB-lazerdan tashkil topgan. Qabul qilgich qismi esa TIA (transimpedansli old kuchaytirgich) va cheklovchi kuchaytirgich bilan integratsiyalangan PIN-fotodioddan iborat.
Modul 20-pinli raz’yomga issiq ulash (hot-plug) usulida ulanadi. Yuqori tezlikdagi elektr interfeys past kuchlanishli logikaga asoslangan bo‘lib, nominal 100 Om differensial qarshilikka ega va modul ichida AC-ulanish qo‘llaniladi.
Optik chiqish LVTTL yuqori darajali mantiqiy kirish — TX_DIS orqali o‘chirilishi mumkin. TX_Fault signali lazer ishlashi yoki xavfsizlik bilan bog‘liq nosozlik aniqlanganda uzatgich xatosini bildiradi. RX_LOS chiqishi qabul qilgich kirishidagi optik signal yo‘qolganini ko‘rsatadi.
Transiver ichidagi ketma-ket EEPROM foydalanuvchiga 2 simli SFP boshqaruv interfeysi orqali monitoring va konfiguratsiya ma’lumotlariga kirish imkonini beradi. Ushbu interfeys A0h manzilidan foydalanadi va xotira pastki hamda yuqori hududlarga bo‘lingan. Asosiy raqamli diagnostika ma’lumotlari (DD) pastki hududda saqlanadi, maxsus ma’lumotlar esa yuqori xotira hududidagi jadvallarda joylashgan.
Xususiyatlari
• Yuqori unumdorlik, sifat va ishonchlilikni ta’minlash uchun maqsadli kommutatorlarda sinovdan o‘tkazilgan
• 1/1M klassdagi standart mahsulot, RoHS ekologik standartlariga mos (qo‘rg‘oshinsiz)
• DDM (raqamli diagnostik monitoring) qo‘llab-quvvatlanadi
• Juda past elektromagnit shovqin darajasi va elektrostatik razryaddan (ESD) yuqori darajadagi himoya
Qo‘llanilishi
• Yuqori tezlikdagi ma’lumotlarni saqlash tarmoqlari
• Kompyuter klasterlarida kross-ulanish (cross-connect)
• Foydalanuvchi uchun mo‘ljallangan yuqori tezlikdagi ma’lumot uzatish kanallari
Moslik
• IEEE 802.3z standarti bilan mos
• MSA SFF-8472 standarti bilan mos
• SFP MSA standarti bilan mos
