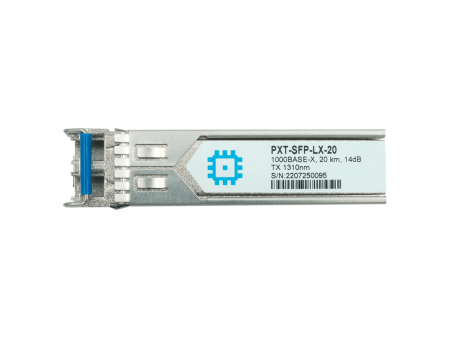

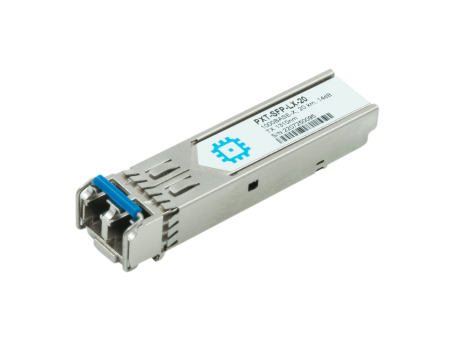

PXT-SFP-LX-20 — yuqori unumli va tejamkor modullar bo'lib, 1.25G gacha tezlikni qo'llab-quvvatlaydi va bitta tolali optik tolada 40 km gacha masofaga uzatadi. Qabul qiluvchi-uzatuvchi ikki bo'limdan iborat: uzatuvchi bo'limi lazer qabul qiluvchisini va 1310nm DFB uzatuvchini o'z ichiga oladi. Qabul qiluvchi bo'limi transimpedansli oldindan kuchaytirgich (TIA) va cheklovchi kuchaytirgich bilan integratsiyalashgan shtyrevli fotodiodadan iborat.
Modul 20 pinli ulagichga issiq ulash usulida ulanadi. Yuqori tezlikdagi elektr interfeysi past kuchlanish mantiqiga asoslangan bo'lib, nominal differentsial qarshiligi 100 Ohm va modul ichida o'zgaruvchan tok ulanishiga ega. Optik chiqishni LVTTL yuqori darajali mantiqiy kirish TX_DIS orqali o'chirish mumkin. Uzatish xatosi (TX_Fault) modul uzatuvchisi lazer ishlashi yoki xavfsizlik bilan bog'liq nosozlikni aniqlaganini bildiradi. Signal yo'qolishi chiqishi (RX_LOS) qabul qiluvchining optik kirish signali yo'qolishini ko'rsatish uchun mo'ljallangan.
Qabul qiluvchi-uzatuvchidagi seriyali EEPROM foydalanuvchiga 2 simli SFP boshqaruv interfeysi orqali kuzatuv va konfiguratsiya ma'lumotlariga kirish imkonini beradi. Bu interfeys bitta A0h manzilidan foydalanadi, xotira xaritasi pastki va yuqori zonaga bo'lingan. Asosiy raqamli diagnostika (DD) ma'lumotlari pastki sohada, maxsus ma'lumotlar esa xotiraning yuqori sohasidagi bir qator jadvallarda saqlanadi.
Xususiyatlar
• Maqsadli kommutatorlarda sinovdan o'tkazilgan — a'lo darajadagi unum, sifat va ishonchlilikni ta'minlaydi
• Atrof-muhitni muhofaza qilish standartlariga muvofiq 1/1M sinfli standart mahsulot, RoHS (qo'rg'oshin saqlamaydi)
• DDM (raqamli diagnostik kuzatuv) qo'llab-quvvatlanadi
• Juda past elektromagnit parazit darajasi va elektrostatik zaryadsizlanishdan a'lo himoya
Qo'llanilishi
• Yuqori tezlikdagi ma'lumot saqlash tarmoqlari
• Kompyuter klasterining kross-ulanishi
• Foydalanuvchi uchun yuqori tezlikdagi ma'lumot uzatish kanallari
Muofiqlik
• IEEE 802.3Z bilan mos
• MSA SFF-8472 bilan mos
• SFP MSA bilan mos
Uskunalar bilan mos
• Cisco • Juniper • Fortinet
• Mikrotik • Ubiquity • H3C
• TP LINK • Huawei • IBM
Mahsulotning asosiy xususiyatlari
Bizning mahsulotlarimiz soha standartlariga muvofiqligi bo'yicha sertifikatlangan bo'lib, bu eng yuqori sifat va ishonchlilikni kafolatlaydi. Bizning tajribamizga ishoning va tayanishingiz mumkin bo'lgan xavfsiz va yuqori unumli yechimlarga ega bo'ling.
Asosiy xususiyatlar
Qalinlashtirilgan Goldfinger
Uzoq xizmat muddati uchun juda mustahkam va oksidlanishdan himoyalangan.
Yaxshi tanish mikrosxemalar
Broadcom, Lumentum, II-VI, Avago, Semtech, Marvell yuqori unum va past kechikishni ta'minlaydi.
Premium sinf materiallar
Yaxshi issiqlik tarqatuvchi, deformatsiyaga uchramaydigan yaxshilangan metall korpus.
Lazerning yuqori sifati
To'siqsiz uzatish uchun konfiguratsiyalangan import lazer qurilmalari.
Har tomonlama sinov ishonchlilikni oshiradi
Transiverning unumiga oltita professional sinov.
- Optik spektr sinovi
Paket yo'qolishi yo'q;
- Ko'z diagrammasi sinovi
Niqob chegarasi--20%;
- Harorat sinovi
0-70°C;
- Bit xatolari koeffitsienti sinovi
BER 1E-12;
- Uch yuza sinovi
Ifloslanish/chaqish yo'q;
- Eskirish sinovi
-40~90°C;
O'lchamlari
O'lcham: mm
| Modul turi |
| Markaziy to'lqin uzunligi, nm (DFB uzatuvchi) | |
| Markaziy to'lqin uzunligi, nm (PIN qabul qiluvchi) | |
| Optik tola turi | |
| Maksimal ishchi kuchlanish, V | |
| Ma'lumot uzatish tezligi | |
| Maksimal kirish quvvati, dBm | |
| Minimal chiqish quvvati, dBm | |
| Tok sarfi, mA | |
| Maksimal masofa, km | |
| O'rtacha quvvatda qabul qilish sezgirligi, dBm | |
| Optik byudjet, dB | |
| Issiq almashtirishni qo'llab-quvvatlash | |
| Modul konnektorining turi | |
| Maksimal spektr kengligi, nm | |
| LC/SC optik interfeys ulagichi bilan moslik |
| Ruxsat etilgan maksimal namlik darajasi | |
| Saqlash harorati, °C | |
| Ishchi harorat oralig'i, °C |
