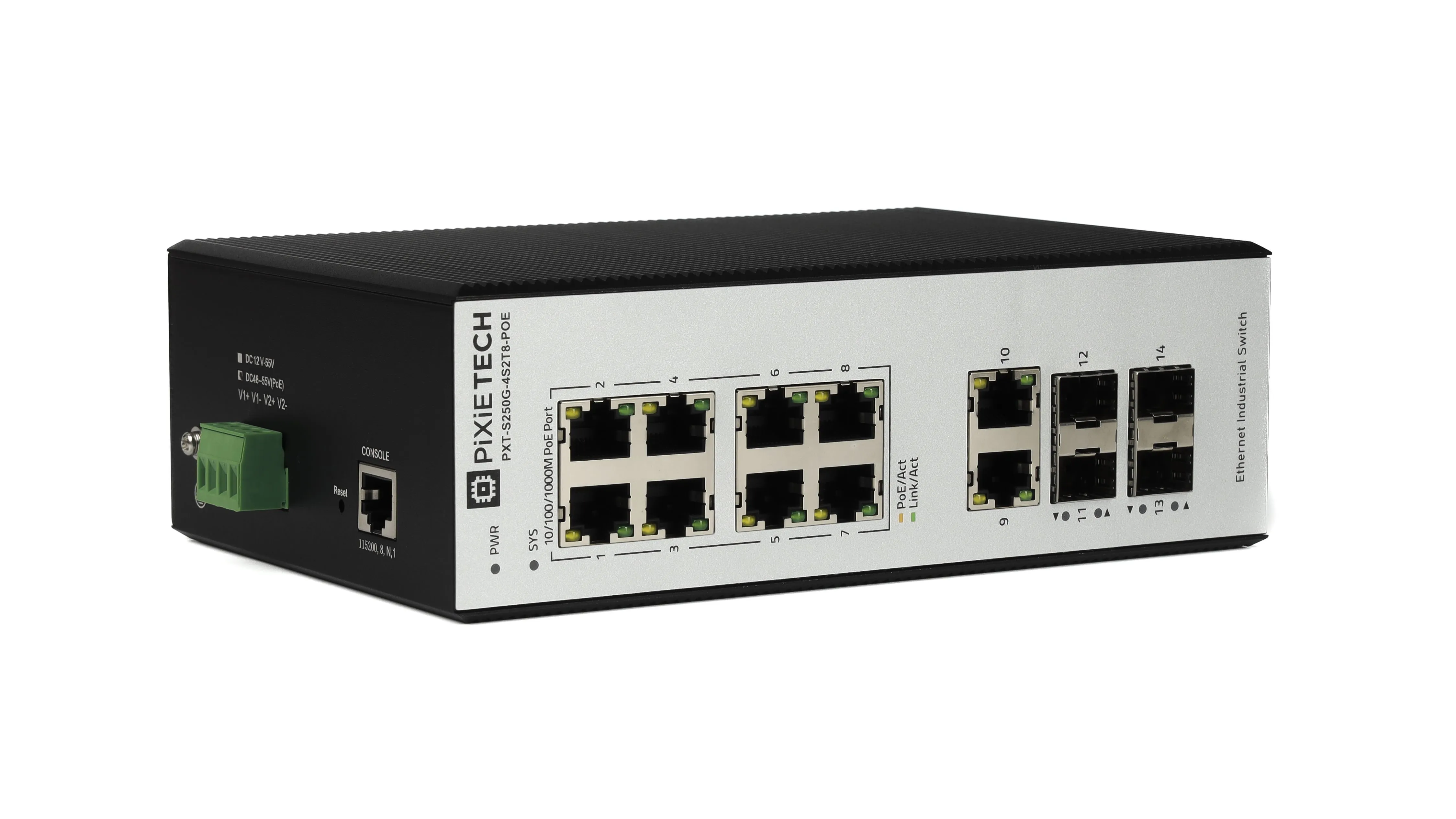

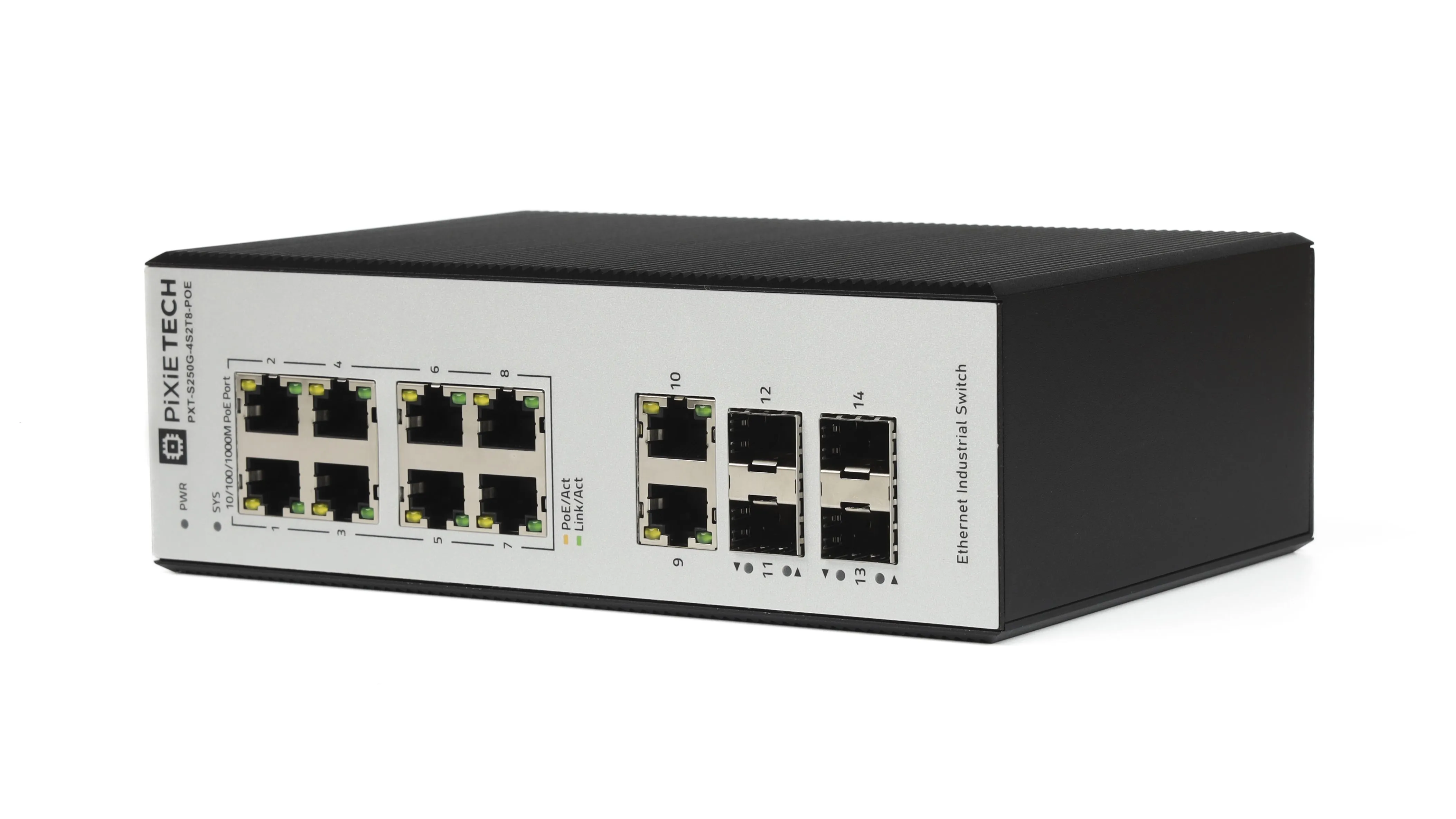

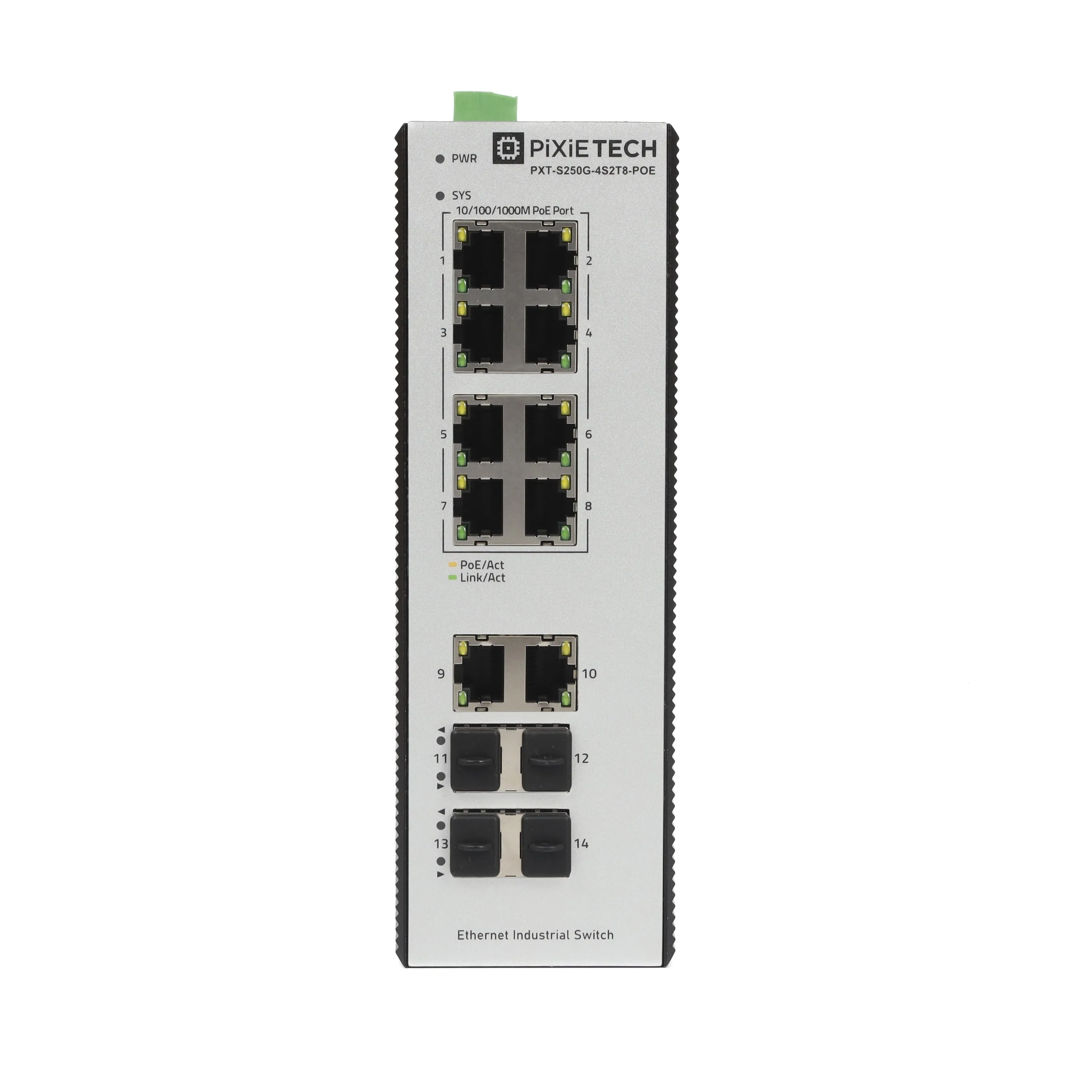

Yangi avlod yuqori unumli uskunalari va mustaqil intellektual mulk huquqi platformasiga asoslangan L2 darajali sanoat kommutatorlari seriyasi PXT-S250G ACL, QinQ, QoS funksiyalarini qo'llab-quvvatlaydi. Sanoat tipidagi korpusga ega PXT-S250G seriyasi ikkita quvvat manbaini ulash imkonini beradi. PXT-S250G seriyasi yuqori ishonchli halqali sanoat Ethernet tarmog'i texnologiyasidan foydalanadi.
Apparat algoritmi har bir tugunning o'z-o'zini tiklash vaqti 5 millisekunddan kam bo'lishini, halqali tarmoqning o'z-o'zini tiklash vaqti esa 50 millisekunddan kam bo'lishini (standart qiymat) kafolatlaydi. POE IEEE 802.3 af/at standartiga mos keladi va port bo'yicha 30 W gacha bo'lgan quvvatni Ethernet orqali berishni, quvvatni markazlashtirilgan boshqarishni va oxirgi POE qurilmasini aniqlashni qo'llab-quvvatlaydi.

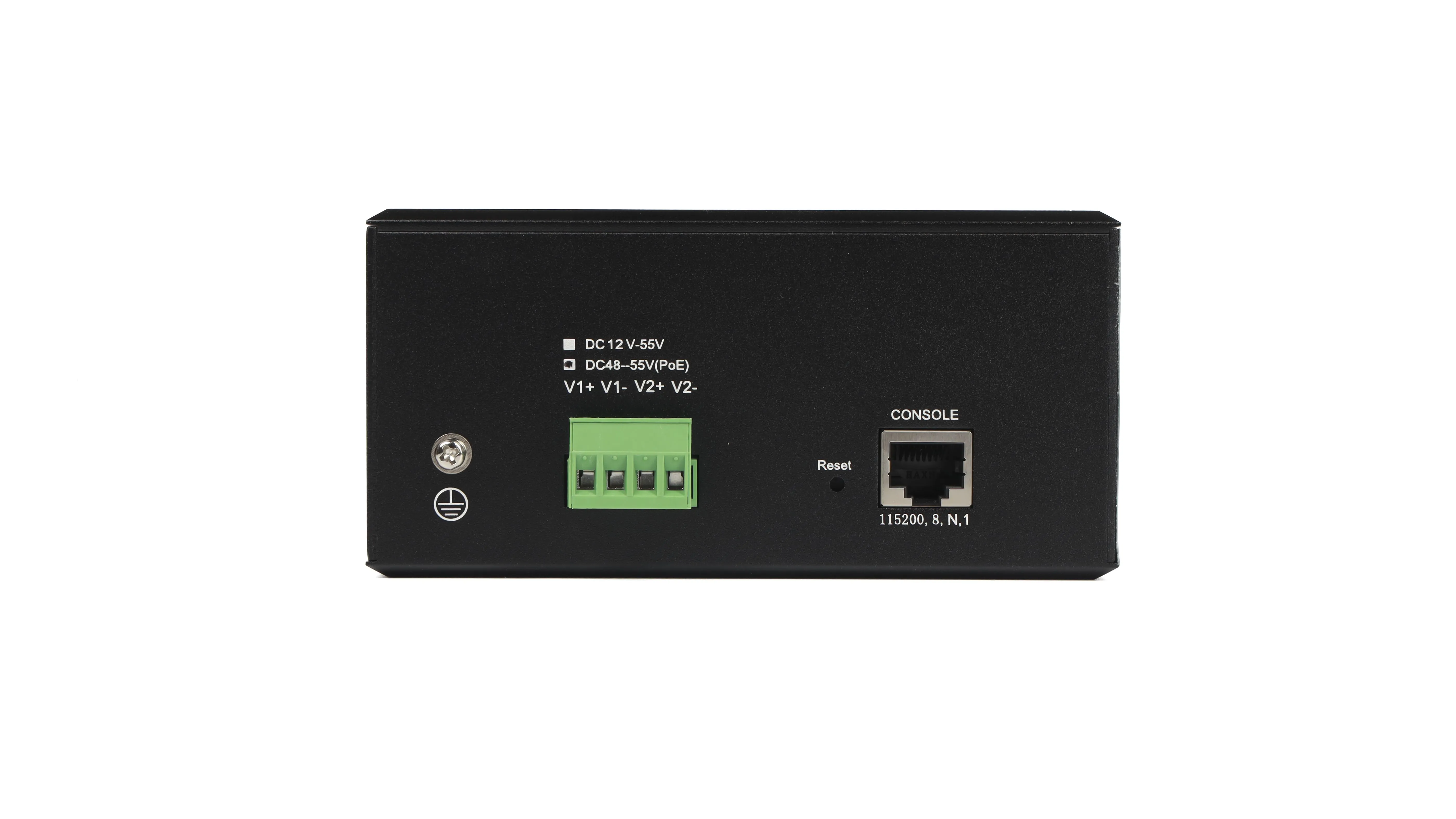

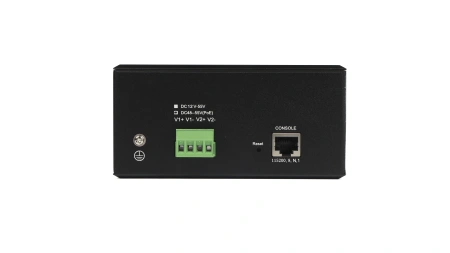

PXT-S250G seriyasining ishonchli sanoat dizayni: elektromagnit moslik, tebranishga va zarblarga chidamlilik, shuningdek IP40 himoyasi tufayli u energetika, transport, sanoat ishlab chiqarishi, atrof-muhitni muhofaza qilish va harbiy sanoatda keng qo'llanilishi mumkin.
Diqqat: Standart bo'yicha quvvat shnurining Yevropa standartiga mos keladi. Agar sizga boshqa standartdagi quvvat shnurlari kerak bo'lsa, buyurtma berishda ko'rsating yoki mijozlar bilan ishlash menejeringiz bilan bog'laning.
Quvvat manbai komplektga kirmaydi va alohida sotib olinadi!
Mahsulotning afzalliklari

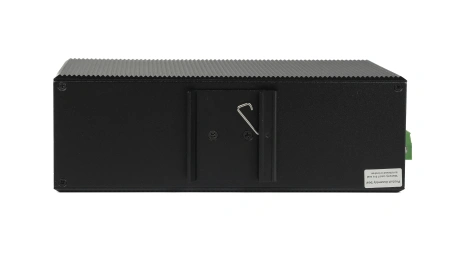

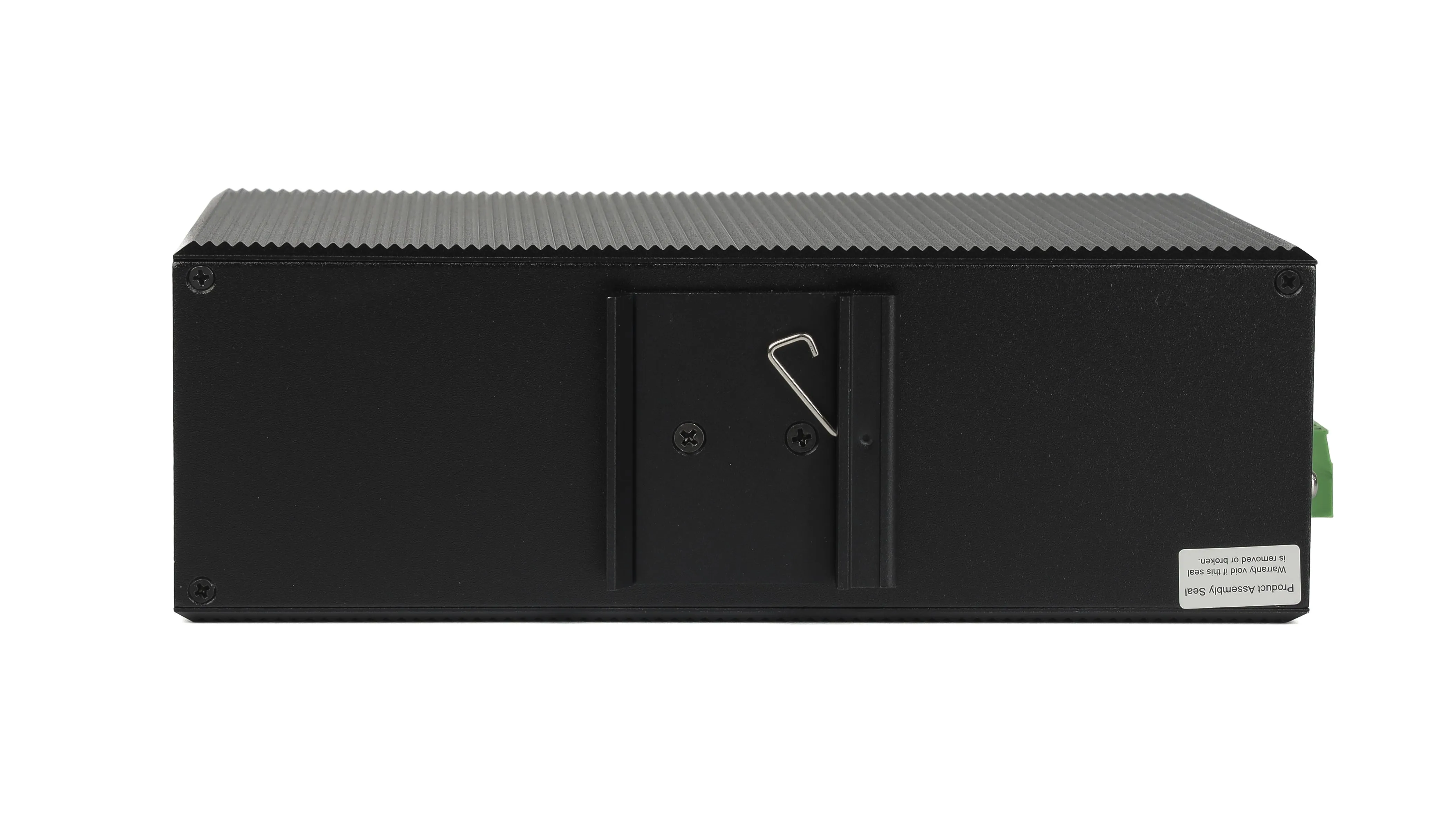

- Chaqin himoyasi darajasi: 6 КВ. IP40 himoyasi, sanoat passiv sovutish. DIN-reykaga o'rnatiladigan alyuminiy qotishmasidan yasalgan korpus montajda qulaylik va ergonomiyani ta'minlaydi.
- IEEE 802.3 af/at standartiga mos, bitta portning maksimal POE quvvati - 30 W. 48 V aqlli standart POE quvvat manbai va terminal turiga qarab o'z-o'zini moslashtiruvchi quvvat manbai. STP/EAPS/ERPS ishlaydi.
- Tugunning o'z-o'zini tiklash vaqti 5 millisekunddan kam va halqali tarmoqning o'z-o'zini tiklash vaqti 50 millisekunddan kam (standart qiymat) bo'lishini qo'llab-quvvatlaydi. Har qanday ikkita port o'rtasida o'zini tiklaydigan halqali tarmoq hosil qilishni va bir nechta mustaqil o'zini tiklaydigan halqalarni qo'llab-quvvatlaydi.
- Uzilishlardan tez tiklanish uchun ma'lumotlar paketlarini yo'qotishdan himoya mexanizmini ta'minlaydi. 2-darajali QoS funksiyasidagi tezlikni cheklash va trafikni shakllantirish hisobiga o'tkazish qobiliyati bo'yicha ierarxik xizmatlarni taqdim etadi.
- Tarmoqni boshqarish protokoli (SNMP) ishlaydi. O'rtacha ishlamay qolishlar oralig'i 800 000 soatdan ortiq.
