Артикул:
LS-5560X-30F-EI-GL

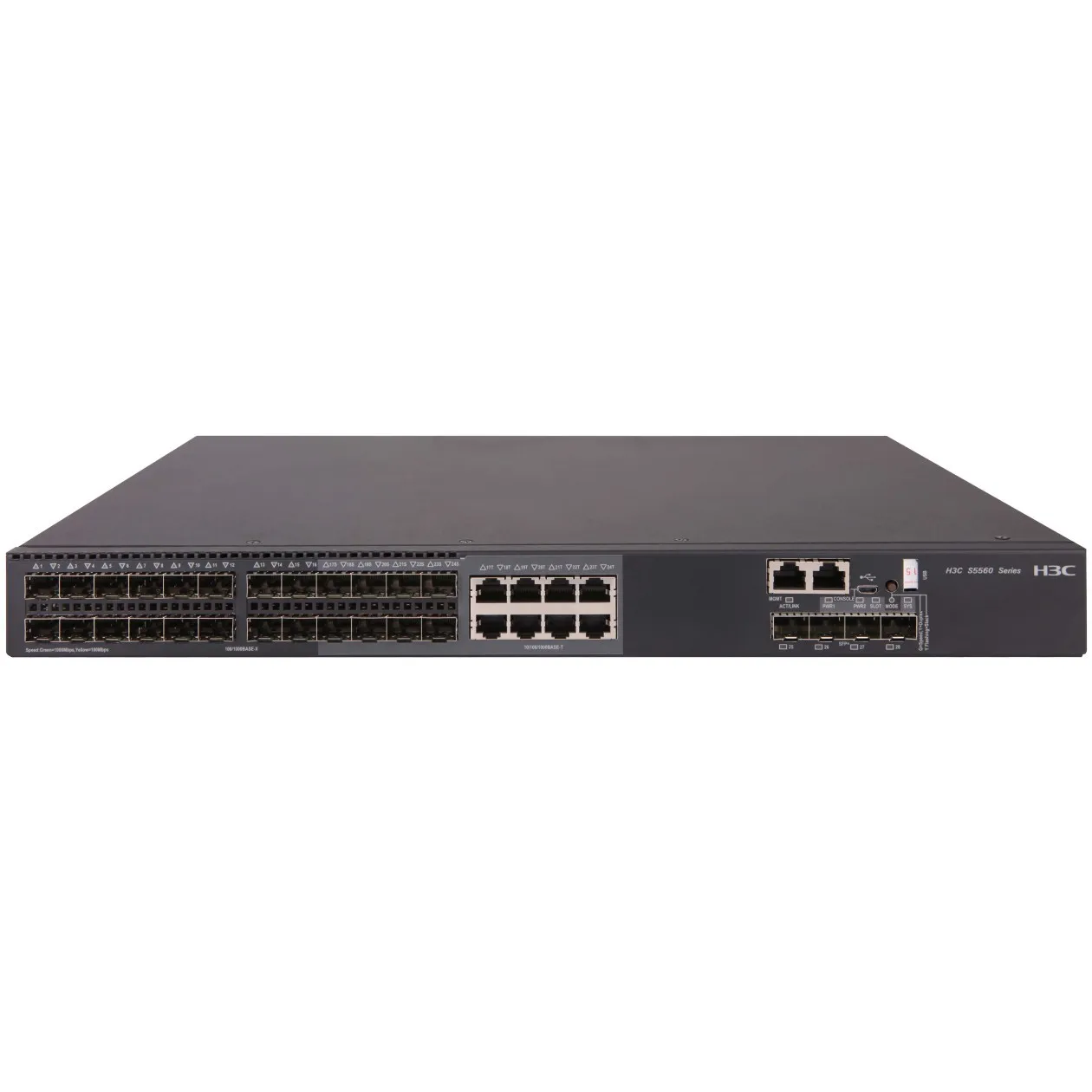

S5560X-30F-EI — 24 ta SFP port (ulardan 8 tasi kombinatsiyalangan interfeys), 4 ta SFP+ 10G/1G BASE-X port, 1 ta kengaytirish sloti, 2 ta ventilyator modul sloti va 2 ta quvvat bloki slotiga ega.
H3C S5560X-EI seriyasiga mansub aqlli va kengaytiriladigan GE kommutatorlari yuqori unumdorlik, ko‘p port zichligi va o‘rnatish qulayligi bilan ajralib turadi. Ushbu qurilmalar quyidagi asosiy afzalliklarga ega.
Sanoatda yetakchi bo‘lgan yuqori unumdor apparat arxitekturasi va H3C’ning zamonaviy Comware 7 operatsion tizimi bilan jihozlangan.
Simli va simsiz tarmoqlarni yagona kommutatsiya platformasida samarali integratsiya qilish imkonini beradi. Litsenziya asosida taqdim etiladigan simsiz tarmoq kontrolleri funksiyasi simli va simsiz tarmoqlarning trafigini mahalliy darajada — kirish (access) darajasida uzatishni ta’minlaydi, bu esa odatiy simsiz kontrollerlardagi tor joylarni bartaraf etadi, tarmoqni soddalashtiradi va egalik qilishning umumiy xarajatlarini kamaytiradi.
Ichki SmartMC qo‘llab-quvvatlovi tarmoqni boshqarish va ekspluatatsiya qilish uchun eng sodda va qulay yechimni ta’minlaydi.
Kengaytirilgan korporativ funksiyalar bepul taqdim etiladi — ularga ko‘p darajali xavfsizlik tizimi, VxLAN tarmoqlari, IRF (Intelligent Resilient Framework) texnologiyasi va MacSec (Media Access Control Security) xavfsizlik protokoli kiradi.
S5560X-30F-EI — 24 ta SFP port (shulardan 8 tasi kombinatsiyalangan interfeys), 4 ta SFP 10G/1G BASE-X port, 1 ta kengaytirish sloti, 2 ta ventilyator modul sloti va 2 ta quvvat bloki slotiga ega.
Kommutator to‘plamiga quyidagilar kiradi:
ikki dona LSPM1FANSB sovutish ventilyatori moduli (SW, 4028, Fan Panel Side Exhaust Airflow) va ikki dona PSR150-A1-GL 150 W boshqariladigan AC quvvat bloki moduli
Sanoatda yetakchi bo‘lgan yuqori unumdor apparat arxitekturasi va H3C’ning zamonaviy Comware 7 operatsion tizimi bilan jihozlangan.
Simli va simsiz tarmoqlarni yagona kommutatsiya platformasida samarali integratsiya qilish imkonini beradi. Litsenziya asosida taqdim etiladigan simsiz tarmoq kontrolleri funksiyasi simli va simsiz tarmoqlarning trafigini mahalliy darajada — kirish (access) darajasida uzatishni ta’minlaydi, bu esa odatiy simsiz kontrollerlardagi tor joylarni bartaraf etadi, tarmoqni soddalashtiradi va egalik qilishning umumiy xarajatlarini kamaytiradi.
Ichki SmartMC qo‘llab-quvvatlovi tarmoqni boshqarish va ekspluatatsiya qilish uchun eng sodda va qulay yechimni ta’minlaydi.
Kengaytirilgan korporativ funksiyalar bepul taqdim etiladi — ularga ko‘p darajali xavfsizlik tizimi, VxLAN tarmoqlari, IRF (Intelligent Resilient Framework) texnologiyasi va MacSec (Media Access Control Security) xavfsizlik protokoli kiradi.
S5560X-30F-EI — 24 ta SFP port (shulardan 8 tasi kombinatsiyalangan interfeys), 4 ta SFP 10G/1G BASE-X port, 1 ta kengaytirish sloti, 2 ta ventilyator modul sloti va 2 ta quvvat bloki slotiga ega.
Kommutator to‘plamiga quyidagilar kiradi:
ikki dona LSPM1FANSB sovutish ventilyatori moduli (SW, 4028, Fan Panel Side Exhaust Airflow) va ikki dona PSR150-A1-GL 150 W boshqariladigan AC quvvat bloki moduli
Документация
Kommutator turi
| Kommutator turi | L3 boshqariladigan |
Interfeyslar
| Asosiy portlar turi | 24 * 100/1000BASE-X SFP portlari, 8 * 10/100/1000BASE-T portlari |
| Uplink port turi | 10GBase-X (10000 Mbit/s) |
Texnik xarakteristikalar
| VLANlar soni | 4096 |
| Ichki tarmoqli kengligi | 288 Gbit/s |
| RAM hajmi | 2048 MB |
| SDN/OpenFlow | OpenFlow 1.3 Bir nechta kontrollerlar (tengdosh/master/slave kontroller roli) Oqimlar uchun bir vaqtning o'zida bir nechta jadvallarni qayta ishlash Jadvallarni guruhlash Hisoblagichlar |
| VXLAN Networks | VXLAN uchun 2-qavat kommutatsiyasi VXLAN uchun 3-qavat marshrutizatsiyasi VXLAN uchun VTEP qurilmalari Tarqatilgan boshqaruv tekisligi IS-IS+ENDP Tarqatilgan boshqaruv tekisligi MP-BGP+EVPN Markazlashtirilgan boshqaruv tekisligi OpenFlow+Netconf |
| Havolalarni yig'ish | 1G/10G/40G port agregasiyasi Statik agregatsiya Dinamik agregatsiya Turli shassilardagi bog'lanish agregasiyasi |
| Broadcast/Multicast/Unicast Storm Supression | Port foiziga asoslangan bo'ronni bostirish paketlari sekundiga (PPS) asoslangan bo'ronni bostirish bit tezligi (BPS) asosida bo'ronni bostirish translyatsiyasi/ko'p kanalli/efirga uzatilmaydigan bostirish |
| Jumbo ramkani qo'llab-quvvatlash | Maksimal 10000 bayt |
| MAC manzillar jadvali | 64k-kirishli MAC manzillar jadvali Statik MAC manzillari Blackhole MAC manzillari MAC manzillarini saqlash limiti |
| ARP jadvali | ARP jadvali yozuvlari: 32k Statik yozuvlar Spontan ARP so'rovlari Umumiy ARP proksi va mahalliy ARP proksi Dinamik ARP tekshiruvi ARP hujumidan himoya ARP suv toshqini bostirish Manba ARP bostirish ARP aniqlash |
| VLAN | Portga asoslangan VLANlar (4094 tagacha VLAN) MAC asosidagi VLANlar Protokolga asoslangan VLANlar IP asosidagi VLANlar QinQ va moslashuvchan QinQ VLAN xaritalash Se |
| DHCP | DHCP mijozi DHCP kuzatuvi va DHCP rölesini filtrlash DHCP serveri DHCP kuzatuvi/o'tkazuvi uchun Option82 maydonini qo'llab-quvvatlash |
| IRF2 | IRF2 Tarqatilgan qurilmalarni boshqarish, taqsimlangan havola agregatsiyalari va taqsimlangan xatolarga chidamli marshrutizatsiya Standart Ethernet interfeyslari orqali stacking Mahalliy qurilmalarni stacking va masofaviy qurilmalarni stacking Qo'llab-quv |
| IP Marshrutlash | 32K IPv4 marshrutizatsiya jadvali yozuvlari 16K IPv6 marshrutizatsiya jadvali yozuvlari RIPv1/v2 va RIPng statik marshrutizatsiyasi OSPFv1/v2/v3 IPv6 uchun BGP va BGP4+ Eksklyuziv Ko'p Yo'lli Protokol (ECMP) va marshrutizatsiya asosida |
| IPv6 | Qo'shnilarni aniqlash (ND) PMTU IPv6-Ping, IPv6-Tracert, IPv6-Telnet va IPv6-TFTP qo'lda ishlatiladigan tunnellar IPv4 orqali IPv6 tunneli ISATAP tunnellari GRE tunnellari |
| Multicast | IGMP v1/v2/v3 Kuzatuv va MLD v1/v2 Kuzatuv PIM Kuzatuv MLD VLAN Multicast Proksi IGMP v1/v2/v3 va MLD v1/v2 PIM-DM, PIM-SM va PIM-SSM IPv6 uchun MSDP va MSDP MBGP va IPv6 uchun MBGP |
| MPLS | MPLS qo'llab-quvvatlashi MCE qo'llab-quvvatlashi MPLS VPN, VPLS qo'llab-quvvatlashi |
| Mirror | Oqim aks ettirish N:4 port aks ettirish Mahalliy va masofaviy port aks ettirish Siyosatga asoslangan aks ettirish Trafik aks ettirish |
| Xavfsizlik | Ierarxik foydalanuvchi boshqaruvi va parol himoyasi MAC asosidagi autentifikatsiya 802.1X protokoli Bo'ronni boshqarish Mehmon VLAN autentifikatsiyasi, avtorizatsiyasi va buxgalteriya hisobi (AAA) qo'llab-quvvatlashi RADIUS autentifikatsiyasi HWTACAC |
| IEEE | IEEE 802.3x IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3bz IEEE 802.1p IEEE 802.1x IEEE 802.1q IEEE 802.1d IEEE 802.1w IEEE 802.1s |
| Yuklab oling va yangilang | XMODEM/FTP/TFTP orqali dasturiy ta'minotni yuklab oling va yangilang. USB diskdan yuklab oling va yangilang. |
| Foydalanish va texnik xizmat ko'rsatish | Buyruq satri interfeysi (CLI), Telnet va konsol porti orqali konfiguratsiya SNMP v1/v2/v3 Tarmoqni boshqarish veb-interfeysi Signallar, hodisalar va tarixiy yozuvlarni masofadan monitoring qilish (RMON) IMC tarmoq boshqaruv tizimi Tizim jurnali |
| Energiyani tejash | Avtomatik port quvvatini o'chirish Rejalashtirilgan port quvvatini o'chirish (rejalashtirilgan vazifa) Energiya tejamkor Ethernet (EEE) 802.3az ni qo'llab-quvvatlash |
| Elektromagnit moslik | FCC 15-qismiga muvofiq A sinfi B kichik qismi ICES-003 ga muvofiq A sinfi VCCI ga muvofiq A sinfi CISPR 32 ga muvofiq A sinfi EN 55032 ga muvofiq A sinfi AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 GB/T 9254 YD/T 993 |
| Xavfsizlik | UL 60950-1 CAN/CSA-C22.2 №60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR kichik qismi J GB 4943.1 |
Xususiyatlar
| MAC manzillar jadvali hajmi | 64000 |
| Stacking interfeysi tarmoqli kengligi | 160 Gbit/s gacha |
| pastadir himoyasi bilan 2-darajali ortiqcha | STP/RSTP/MSTP STP ildiz himoyasi BPDU himoyasi BPDU blokirovkasi va ildiz himoyasi Aloqani aniqlash (UDLD) Raqamli diagnostika monitoringi (DDM) G.8032 Ethernet halqa himoyasi kommutatsiyasi (ERPS) |
| Xizmat sifati (QoS)/Kirish nazorati roʻyxatlari (ACL) | 2 dan 4 gacha bo'lgan qatlamlarda paketlarni filtrlash Manba MAC manzili, manzil MAC manzili, manba IP manzili, manzil IP manzili, TCP/UDP porti va VLAN asosida trafikni tasniflash Turli vaqt oralig'i uchun kirishni boshqarish ro'yxatlari (ACL) Ikki tomon |
Jismoniy xarakteristikalar
| O'lchamlar (Y × G × D) mm | 43,6 × 440 × 360 mm (1,72 × 17,32 × 14,17 dyuym) |
| Og'irligi kg. | ≤ 6,6 kg (14,55 funt) |
| Ishlash harorati °C | 0-45 |
