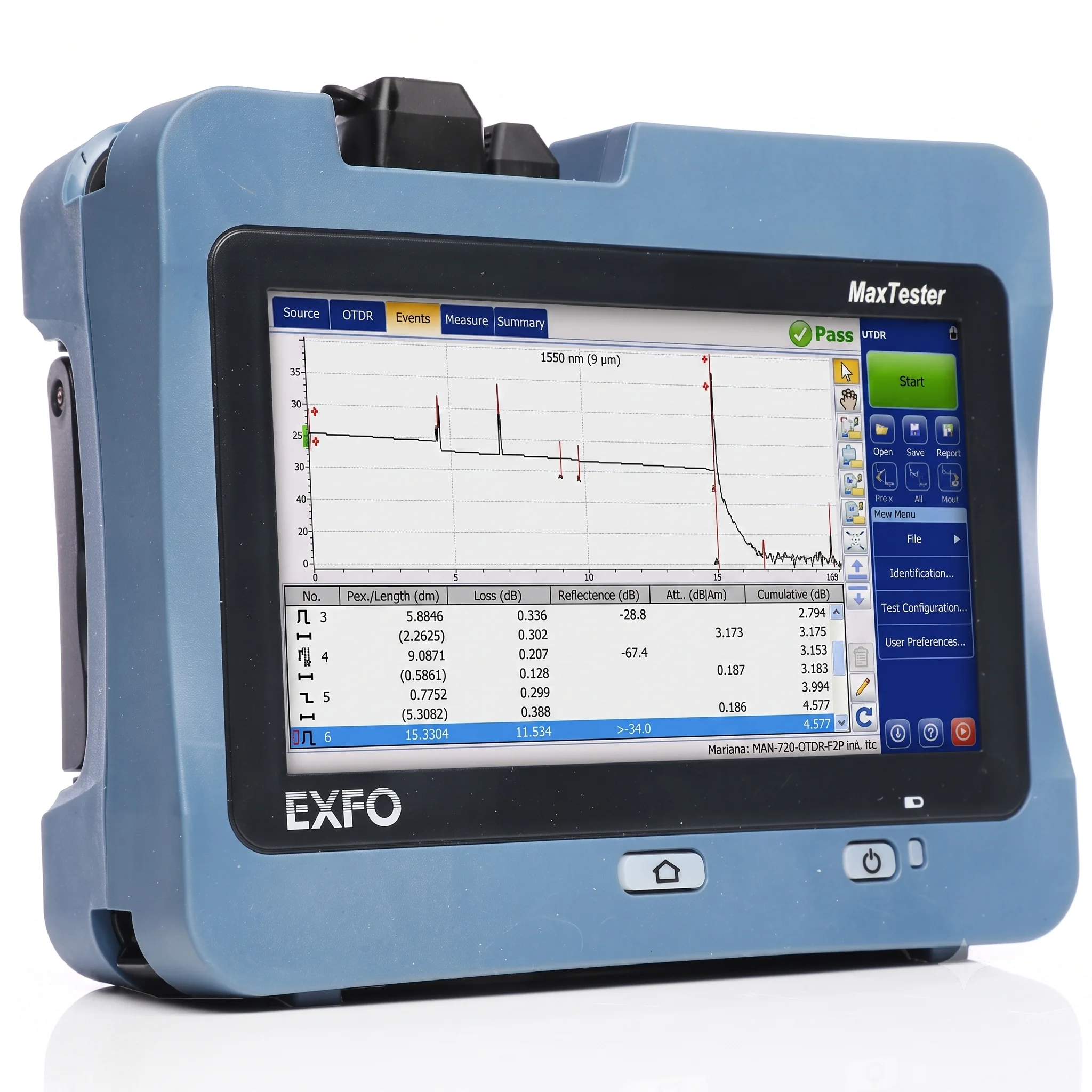

Оптический рефлектометр EXFO MAX-720C-SM1 (рабочие длины волн 1310/1550 нм) с динамическим диапазоном 36/35 дБ предназначен для тестирования и паспортизации одномодовых волоконно-оптических линий связи. Мертвая зона по событию до 0,7 м позволяет точно локализовать неоднородности и повреждения кабеля на коротких и средних дистанциях.
Прибор входит в обновленную линейку портативных рефлектометров и поддерживает расширение функционала за счет опций интеллектуального анализа волокна iOLM.
Особенности серии MAX-700C
Серия портативных рефлектометров MAX-700C представляет собой новое поколение приборов, пришедшее на смену серии MAX-700B (моделям MAX-720B и MAX-730B). В устройствах обновлена конструкция: изменено расположение портов, добавлено наглядное отображение разъемов APC, а крепеж ножек вынесен непосредственно на корпус.
Ключевые технические улучшения серии:
- Появилась возможность заказа конфигураций с многомодовым портом (модели Q1).
- Увеличен динамический диапазон для точных измерений.
- Уменьшена минимальная длительность импульса, что сократило мертвую зону по событию до 0,7 м.
- Реализована поддержка встроенного измерителя мощности, визуального локатора повреждений (VFL), а также беспроводных модулей Wi-Fi и Bluetooth.
- Обеспечена совместимость с микроскопами серии FIP-400B для контроля состояния и чистоты торцов оптических коннекторов.
Основные характеристики и опции:
- 7-дюймовый сенсорный ЖК-дисплей с LED-подсветкой.
- Интуитивное управление (сенсорный экран + физические кнопки).
- Визуальный локатор повреждений (VFL).
- Измеритель мощности (GeX детектор).
- Измеритель мощности (GeX детектор + VFL).
- Встроенные Wi-Fi и Bluetooth.
- Опция iOLM (требует полировки коннектора APC).
- Опция iOLM Эксперт (требует опцию Oi).
| Тип оборудования | Оптический рефлектометр |
| Тип разъема | FC |
| Тип волокна | SM |
| Длина волны, нм | 1310/1550 |
| Динамический диапазон, дБ | 36/35 |
| Диапазоны измеряемых расстояний, км | 0,1...260 |
| Длительность импульса, нс | 3...20 000 |
| Мертвая зона по затуханию, м | Не более 3 |
| Мертвая зона по событию, м | Не более 0,7 |
| Дисплей | 7" сенсорный TFT |
| Объем памяти | 2 Гб |
| Интерфейсы | LAN / USB |
| Источник питания | Li-pol аккумулятор |
| Габаритные размеры,мм | 166х200х68 |
| ВЕС, КГ | 1,5 |
| Длина волны (VFL), нм | 650 |
| Тип разъема (VFL) | FC |
| Длина волны (PM), нм | 1490/1550 |
| Тип разъема (PM) | FC |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -40 до 70 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | Рефлектометр - 1 шт Сертификат заводской калибровки - 1 шт Зарядное устройство (GP-2243) - 1 шт Аккумулятор (GP-2209) – 1 шт Ремешок на руку (GP-2242) - 1 шт. Мягкая сумка EXFO-GP-10-061 ) - 1 шт |
| Измерение активного волокна | Да |
