Ko'p funktsiyali kabel sinov qurilmasi Noyafa NF-8601W

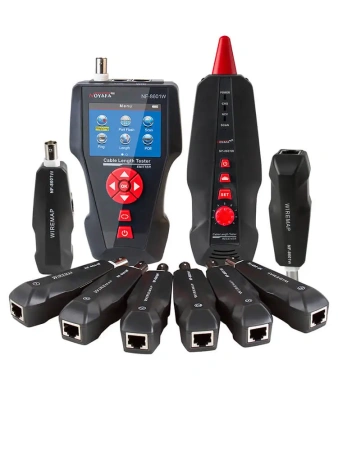

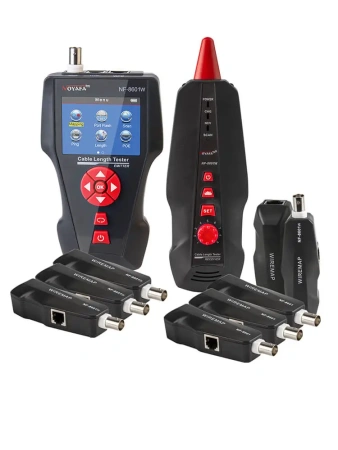

NF-8601W - Bu sim uzunligini o'lchash, chiziqni kuzatish va sim uzilishini aniqlash, PING testlari, POE va sim kuchlanish sinovlarini o'tkazish uchun ishlatiladigan ko'p funktsiyali qurilma. Operator sinov natijalarini 3,7 dyuymli (94 mm) rangli displeyda ko'rishi mumkin. Bu xarakteristikalarning barchasi ushbu qurilmani past kuchlanishli tizimlarni o'rnatadigan va aloqa liniyalariga xizmat ko'rsatadigan xodimlar uchun juda amaliy vositaga aylantiradi. U telefon tizimlari, kompyuter tarmoqlari va metall o'tkazgichli boshqa tarmoqlar kabi sohalarda keng qo'llaniladi. NF-8601W joriy o'zaro aloqani aniqlash imkonini beradi. Uskunalar to'plami uchta komponentni o'z ichiga oladi: asosiy sinov qurilmasi (NF-8601-M), qabul qiluvchi (NF-8601-S) va masofaviy sensor (NF8601-R). NF-8601W oson ishlash va tarmoqni sozlash vaqtini qisqartirish uchun sakkizta masofaviy sensorni o'z ichiga oladi. Rus va ingliz tillarida interfeys.

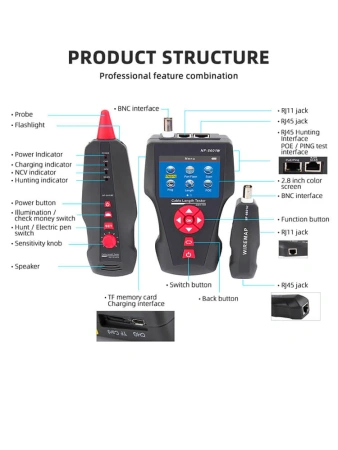

NF-8601W ni tushuning

Qurilma tugmalari va funksiya diagrammalari orqali NF-8601W kabel sinov qurilmasini tezda tushunib oling.

Kabelning uzluksizligini tekshirish

RJ45, RJ11, BNC kabellarining uzluksizligini tekshiring, masalan, Open, Cross, Short, Split Pair va boshqalar.

Port chirog'i

Kabelning bir tomonini Po portlariga joylashtiring & Ping, ikkinchisi kommutatorga ulanadi. Port Flash-ni tanlang va funksiyani kiriting. Siz ekrandan qizil doirani ko'rishingiz mumkin va u kommutatordagi LED chiroqlari bilan bir xil chastotada yonadi, ya'ni u maqsadli kabeldir.

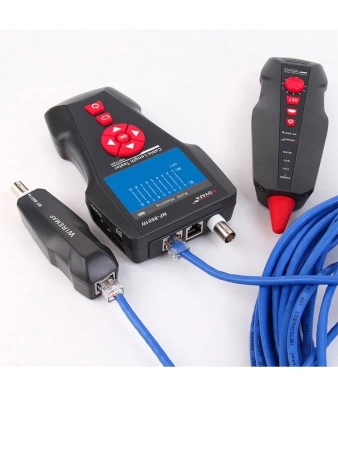

Kabel uzunligi sinovi

Kabelning bir tomonini asosiy portga qaratib qo'ying, kabelning uzoq uchini ajratib oling. Va uzunlikni o'lchashning aniqligi 98% dan ortiq.

Kabel uzunligini kalibrlash

Kabel materiali boshqacha bo'lganligi sababli, kabel uzunligini sinab ko'rishda ba'zi joy bo'lishi mumkin. Shuning uchun biz kabelni kalibrlashimiz kerak. 10 metrdan oshiq kabeldan foydalaning, so'ngra uzunlikni o'lchash uchun kalibrlash funksiyasini kiriting. Natijani olganimizda, biz ma'lumotlarni qurilmaga saqlaymiz. Va keyingi safar uzunlikni o'lchaganimizda ma'lumotlarni yuklab olish mumkin.

Kuch sinovi

Tarmoq kabelining qaysi terminali quvvat bilan ta'minlanishini tekshiring.

Ping testi

Sinov qilingan tarmoq signali va kabel ulangan yoki ulanmagan.

Ilova

Kabelni montaj va tarmoqqa texnik xizmat ko'rsatish.

Xarakteristikalar va afzalliklari

Noyafa NF-8601W ko'p vazifali tarmoq kabeli sinov qurilmasini sotib oling va tarmoqqa samarali va muammosiz texnik xizmat ko'rsatishni boshlang.

• Ko'p vazifali tester: 8 ta mos keluvchi kabellar bilan jihozlangan NF-8601W turli xonalarda 8 tagacha kabelda (RJ45 UTP/STP, RJ11 va Coax) uzluksizlik sinovlarini osonlik bilan amalga oshiradi. Ko'p vaqt talab qiladigan sayrlar, kabelni o'chirish va qayta ulash bilan xayrlashing — katta hajmli Ethernet kabellariga texnik xizmat ko'rsatish hech qachon oson yoki tezroq bo'lmagan.
• Tonerli kabel izlagichi: Tarmoq kabeli simlarini osongina kuzatib boring va marshrutizatorngizdagi mo'ljallangan portni aniqlang yoki o'rnatilgan ohang xususiyatidan foydalanib almashtiring. RJ45 kabellarini o'chirib qo'ymang.
• Ethernet portini aniqlash: NF-8601W tomonidan ishlab chiqarilgan miltillovchi chiroq orqali portlarni tezda aniqlang. Marshrutizator yoki kommutatorda, hatto tartibsiz va o'rnatilgan kabellar orasida ham maqsadli port va kabelni tezda toping.
• Ethernet quvvat o'lchovi: Bir marta bosilgan Ethernet quvvat manbaini tasavvur qiling va kuchlanishni osonlikcha sinab ko'ring.
• Kabel uzunligi o'lchagich: RJ45 va koaksiyal kabellarning uzunligini qo'lda aralashuvisiz ulang va o'lchang, bu samaradorlikni sezilarli darajada oshiradi.
• Ishonchli sinovchi: Mashhur Noyafa tomonidan ishlab chiqarilgan eng yaxshi mahsulotlardan biri, tarmoq sinovi va kuzatuvini aniqlik va qulaylik bilan yangilaydi.
