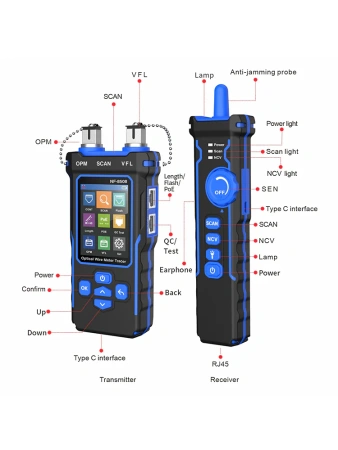

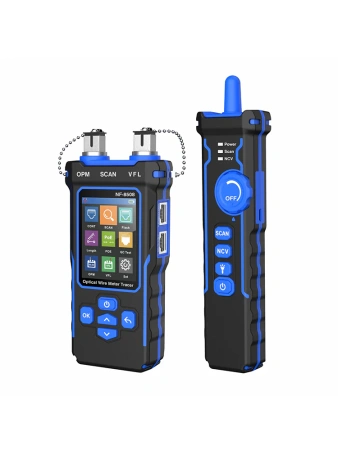

Ko'p funktsiyali kabel sinov qurilmasi Noyafa NF-8508
NF-8508 - mis kabelni kuzatish, uning uzunligini o'lchash va o'ralgan juftlarning simlarini tekshirish uchun mo'ljallangan. Bundan tashqari, vizual nuqson detektori (VFL funktsiyasi) va optik quvvat o'lchagich (OPM funktsiyasi) o'rnatilgan. Rus va ingliz tillarida interfeys.
Bitta qurilmani sotib oling, siz LAN tarmoqlarini, LAN kabellarini, kabel uzunligi o'lchovlarini sinab ko'rishingiz, portlarni topishingiz, POE testi, tolali test, QC sinov boshlari va hk.
OPM - Optik quvvat o'lchagich
1310, 1550, 1625 kabi SM MM tolali optik to'lqin uzunliklarini 70" dan +10dB gacha bo'lgan sinov oralig'ida o'lchang.
VFL - vizual nosozliklarni aniqlash
10 MVt qizil yorug'lik manbasini (1 Gts, 2 Gts, ushlab turing) optik tolali kabel orqali uzating. Kabelning yaxshi ishlayotganligini tezda ayting va uzilishni qidiring.
Kabelni kuzatish
Qabul qilgichning o'ta sezgir, qabul qilishga qarshi zond va ohang generatoridan foydalanib, simi chalkashligida maqsadli kabelni tez va aniq toping.
POE tekshiruvi
Identifikatsiya standartlari, quvvat manbai, kuchlanish, polarit va PSE bo'yicha POE qurilmalarida to'liq sinovni o'tkazing.
Port chirog'i
To'g'ri kabel portini topish uchun marshrutizator va server portlarida kabel miltillash chastotasini o'zgartiring.
Kabel uzunligi
Birinchidan, kabelni ikkala uchidan ajratib oling. Uni NF-8508 ga ulang va o'lchash funksiyasini yoqing. Uzunligi 2,5 m (8,2 fut) va 200 m (656 fut) dan qisqa bo'lgan har qanday kabel aniq o'lchanadi.
Davomiylik testi
LAN tarmoq kabelining uzluksizligini tekshiring, aniq xatoni aniqlang va noto'g'ri nuqtaning o'rnini bering.
QC testi
Kabelning asosiy holatini tushunish to'g'ri kabelni montaj ketma-ketligiga va kristalli siqish mezonining natijalariga asoslanadi.
NCV
Kabellar, portlar va boshqa narsalar elektr tokini o'tkazadimi yoki yo'qligini aniqlang. Ta'mirlash va ta'mirlash vaqtida shikastlanish xavfini kamaytiring.
O'rnatilgan LED
Zulmatda kabelni kuzatish yoki sinovdan o'tkazishda qabul qiluvchi blokdagi chiroqni yoqing. Ishingizni qiyinchiliksiz yakunlang.
Batareya
Emitent va qabul qiluvchi qurilmalar 3700 mAh polimer lityum batareya bilan o'rnatiladi. To'liq zaryadlang va yana ko'p soat foydalaning.
Xarakteristikalar va afzalliklari
- Sim o'tkazgich va uzluksizlik testi: Cat5 va Cat6 kabellarining holatini tekshiring. LCD displeyda ochilish, bo'linish, qisqa tutashuvlar va kesishmalar kabi uzunlik va aniq nosozliklarni ko'rsating.
- Kabel izi: Sozlanishi signal kuchi ko'rsatkichi murakkab kabellardan, turli xonalardan, devor va shiftlardan kabellarni topishga yordam beradi. (300 metr/984 fut).
- Uzunlik testi: Cat5/Cat5e/Cat6 kabellarining uzunligini 200 metrgacha (656 fut) o'lchang. Montaj uchun mos kabellarni tayyorlashga yordam bering.
- Flash port: ulangan kabellar orqali signallarni 10m/100m/1000m masofadagi flesh-portlarga, panellarga, marshrutizatorlarga yoki kommutatorlarga yuborish orqali. Sinxronlashtirilgan chastota port ekranida va LCD displeyda miltillaydi.
- POE testi: quvvat manbai pinlari va kuchlanish, qutblilik va PSE (AF yoki standart) kabi boshqa holatlarni ro'yxatga olish orqali POE tarmog'iga tashxis qo'ying.
- Optik quvvat o'lchagich: bitta rejimli optik tolalarda optik quvvat va yo'qotishlarni o'lchash.
- Vizual nosozliklarni aniqlash: ko'rinadigan qizil chiroqlar bilan tolaning uzilish nuqtalarini tezda boshqaring.
- RJ45 bosh sinovi: RJ45 ulagichlari to'g'ri ta'sirlanganligini ayting.
- NCV: Qabul qilgich darajasidagi kontaktsiz kuchlanish detektori xavfsizlikni oshiradi va vayron qiluvchi qurilmalar ehtimolini kamaytiradi.
| Uskuna turi | Sinovchi |
| Ko'rsatkich turi | LED + ovozli signalizatsiya |
| Ulagich turi | RJ-45 (8P8C) |
| Sinov qilingan kabellar turi | CAT-5, CAT-6, (STP/UTP) |
| PoE standarti | 802.3af; 802.3at |
| Elyaf turi | SM/MM |
| Interfeyslar | USB turi C |
| Elektr ta'minoti | Li-Ion batareyasi 3.7V, 1500 mA/soat (uzatgich, qabul qilgich) |
| Interfeys tili | Inglizcha |
| O'lchangan chiziqning maksimal uzunligi | 2,5 - 200 m |

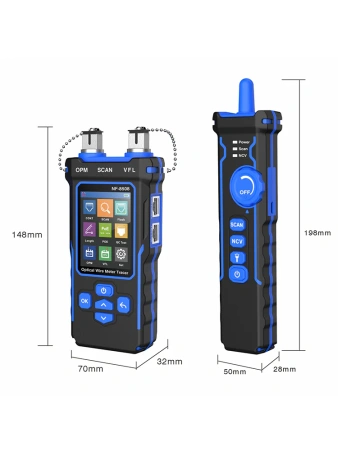

| Gabarit o'lchamlar, mm | 148x70x32 (uzatuvchi), 198x50x28 (qabul qiluvchi) |
| To'lqin uzunligi (VFL), nm | 650 |
| Ulagich turi (VFL) | Janubiy Karolina |
| VFL nurlanish kuchi, mVt | 10 |
| To'lqin uzunligi (PM), nm | 850/1300/1310/1490/1550/1625/1650 |
| Ulagich turi (PM) | Janubiy Karolina |
| O'lchov diapazoni, dBm | -70 ... +10 |

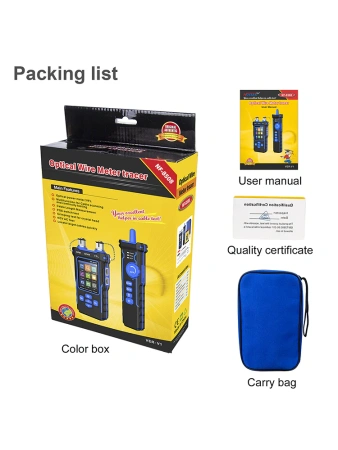

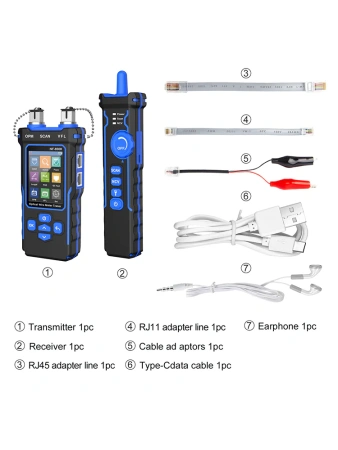

| Uzatgich - 1 dona Qabul qilgich - 1 dona USB - C tipidagi kabel - 1 dona Qabul qilgichga ulash uchun minigarnituralar - 1 dona Alligator qisqichi - 1 dona |
|
| RJ11 patch kabeli - 1 dona RJ45 patch kabeli - 1 dona Yuk tashish sumkasi - 1 dona Foydalanuvchi qo'llanmasi - 1 dona |
