Артикул:
PXT-OTDR-02

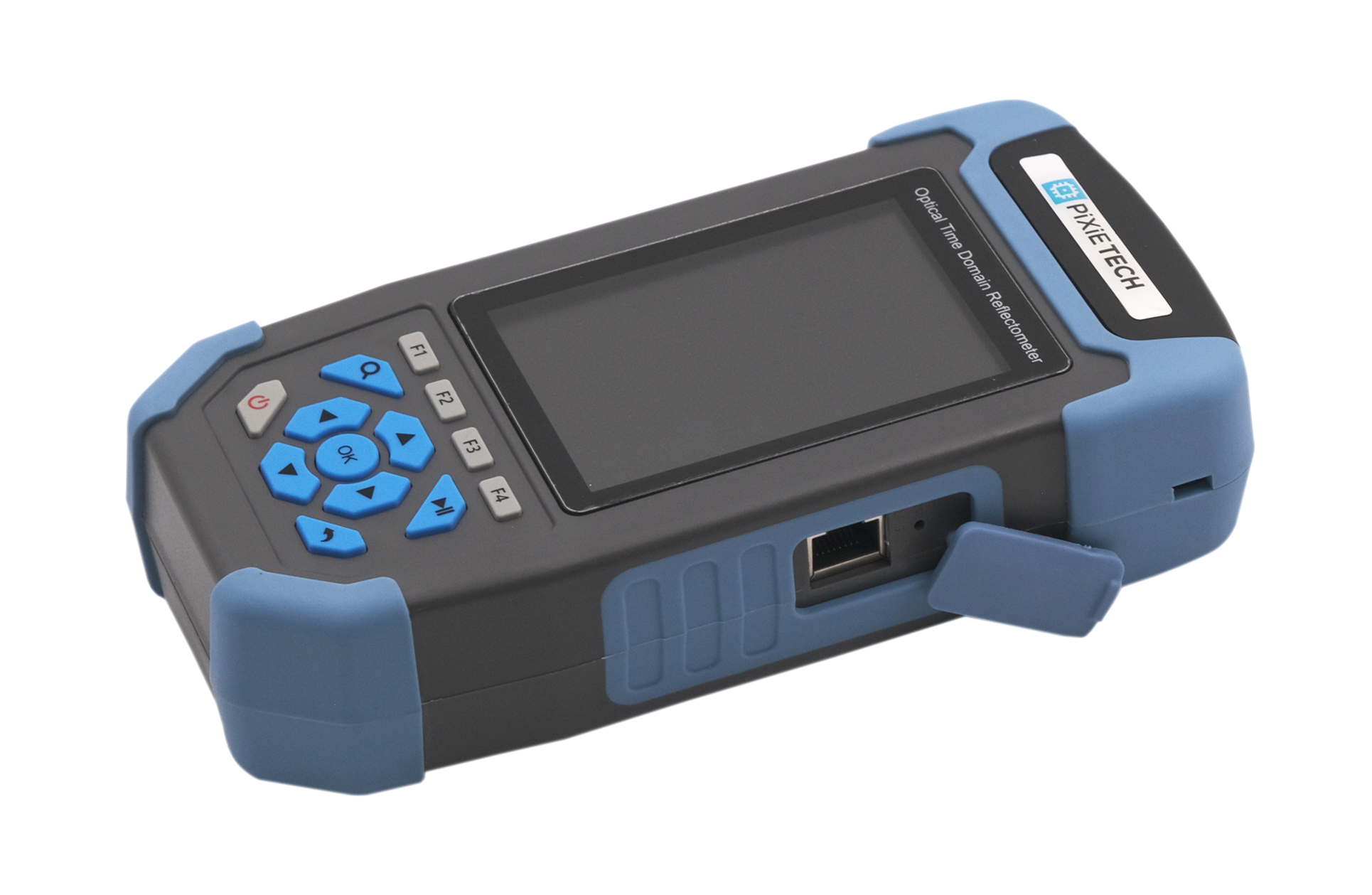

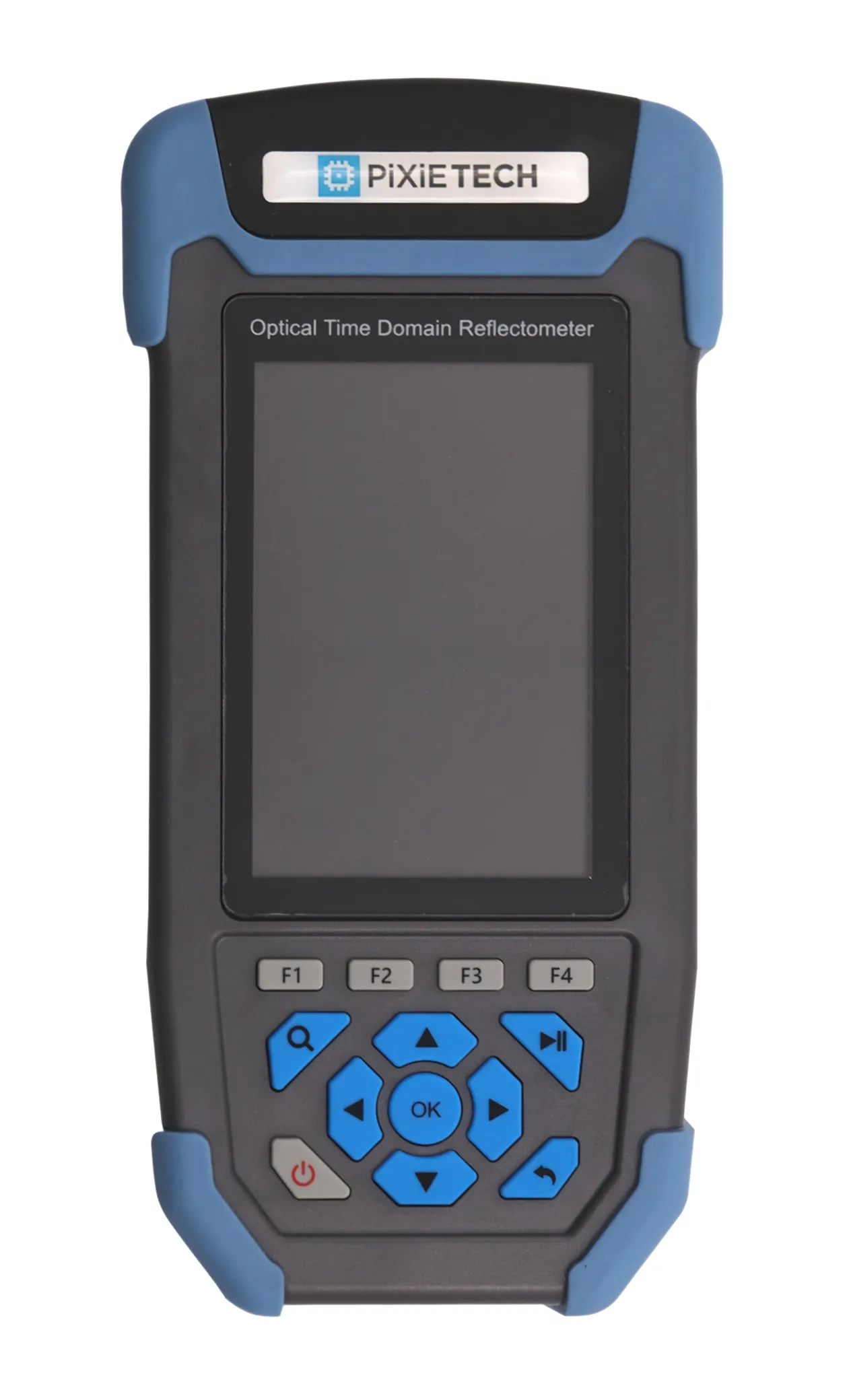

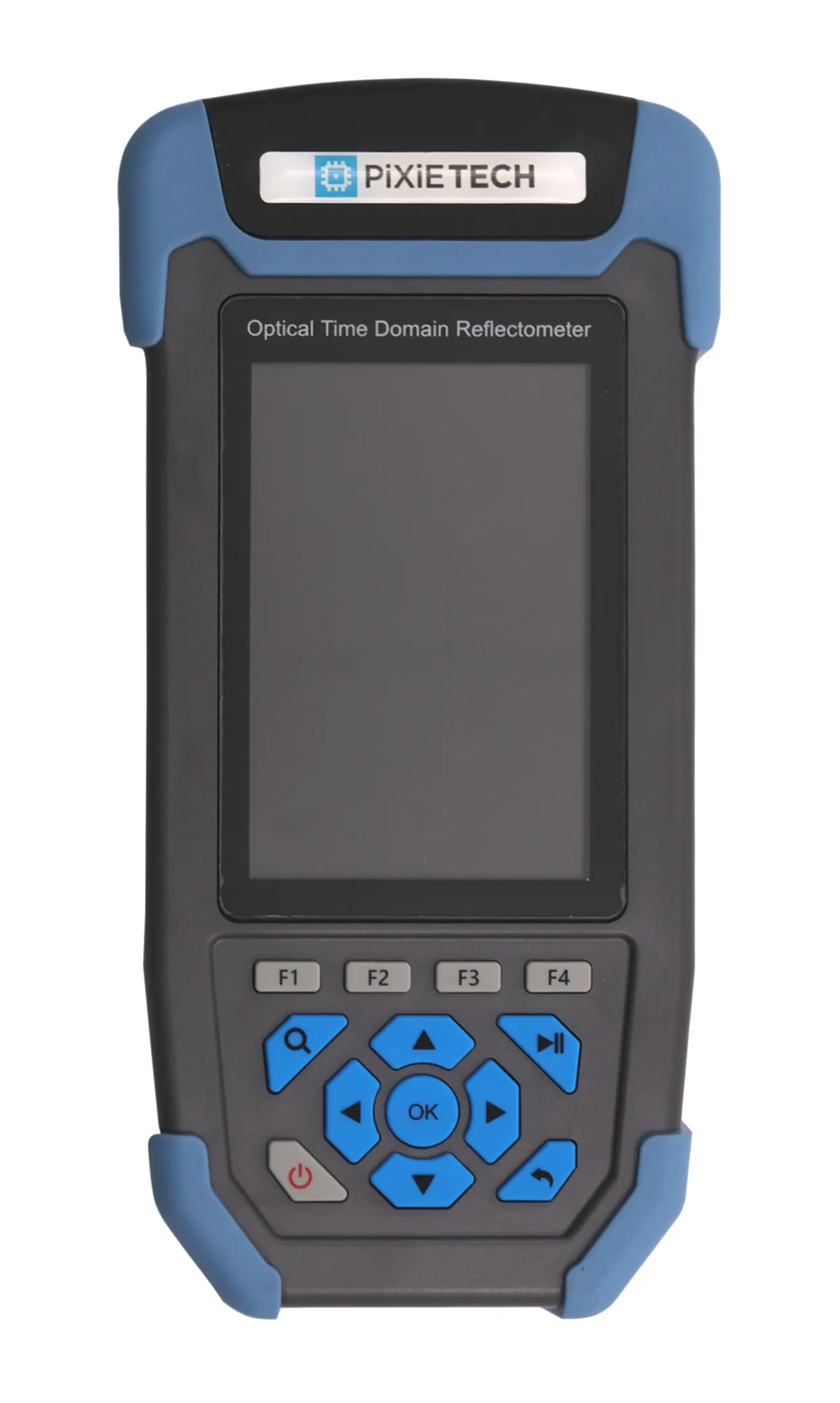

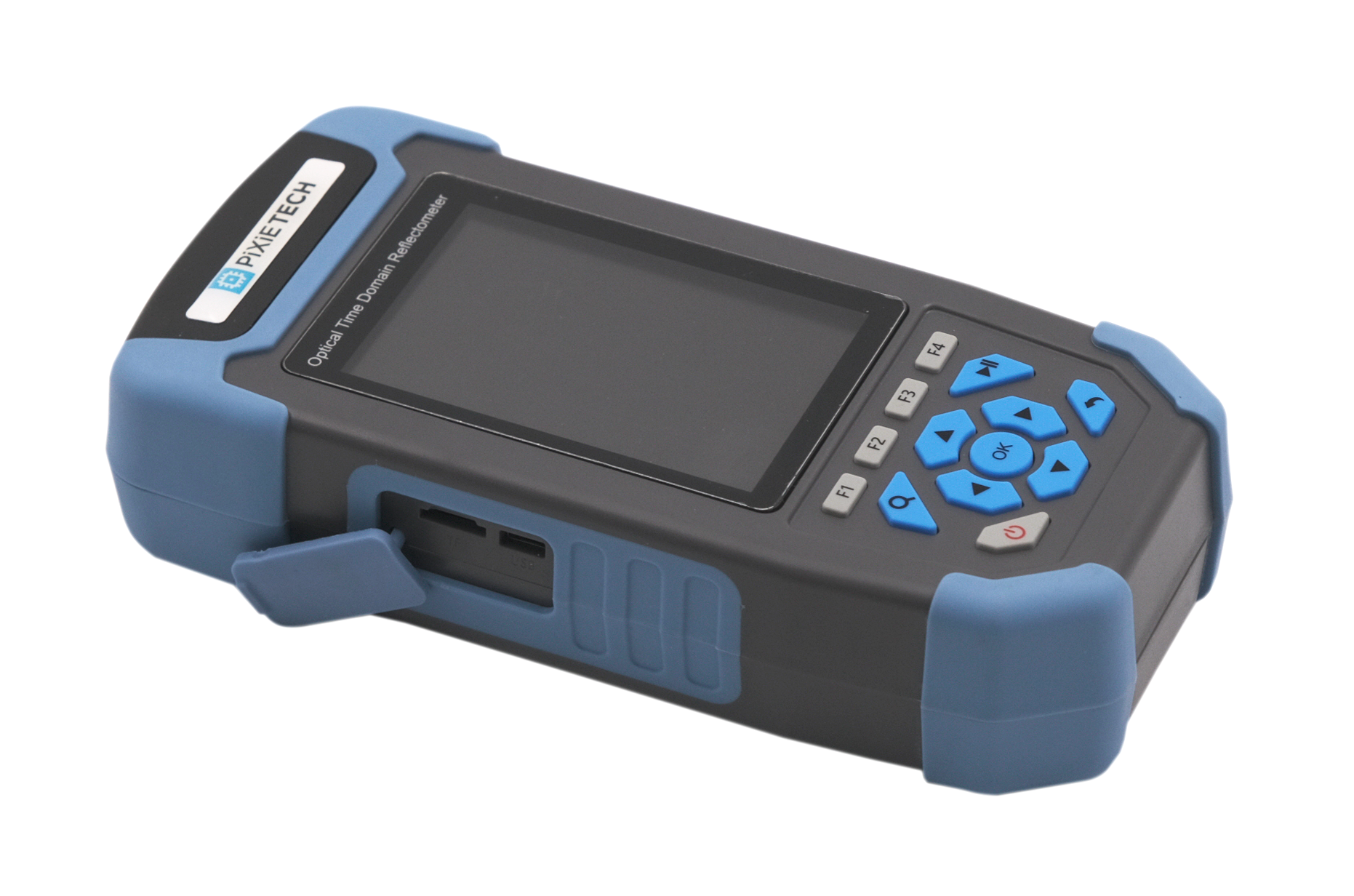

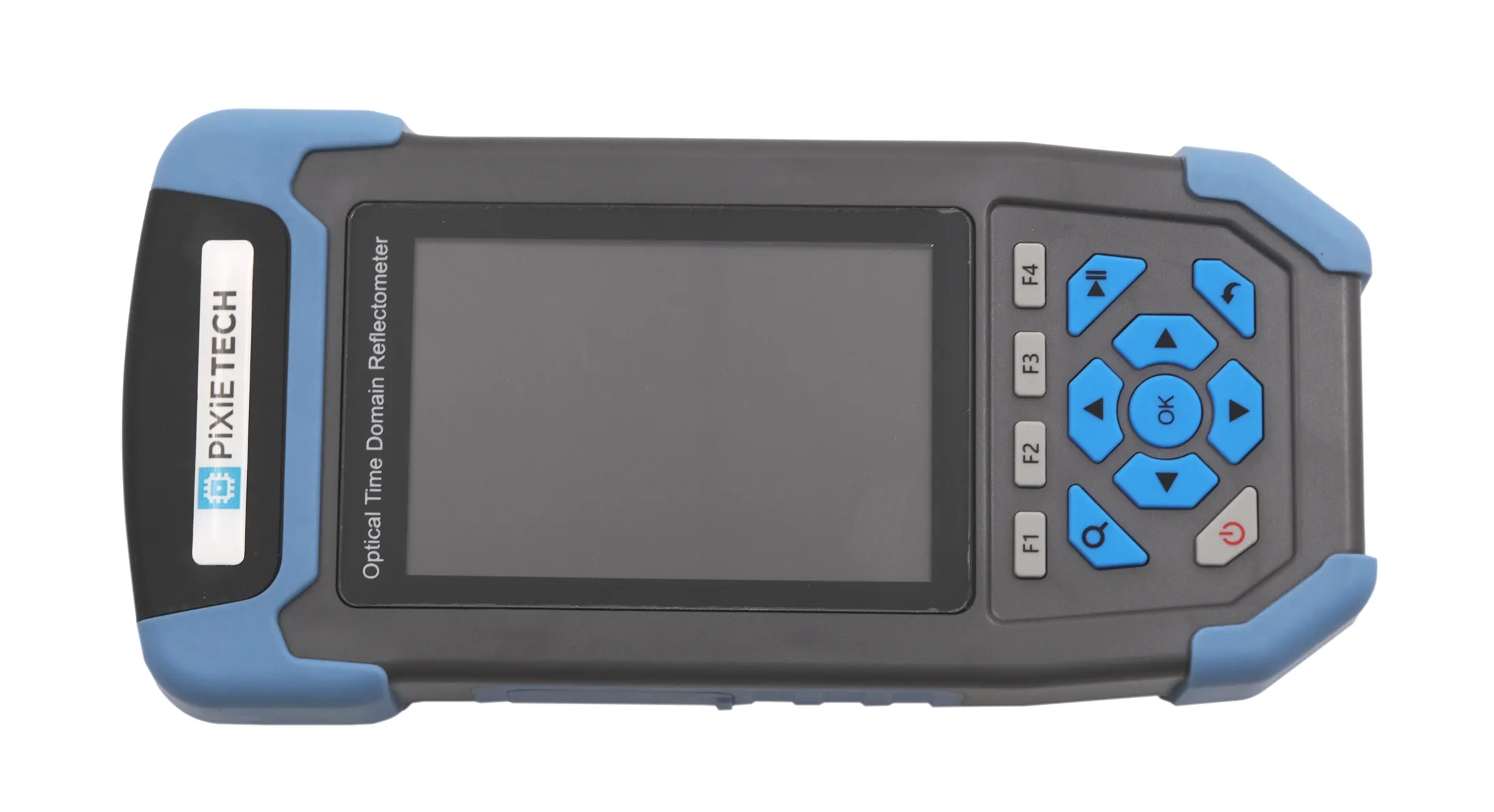

Optik reflektor Pixietech PXT-OTDR-02 (1310/1550 nm, 24/22 dB)
В корзину
Купить в 1 клик
Tarmoqqa kirish uchun optik kabel sinov qurilmasi
PXT-OTDR-02 FTTx tarmoqlari va kirish tarmoqlarini qurish va ularga xizmat ko'rsatish, tolaning noto'g'ri nuqtasini, uzunligini, yo'qolishini va kirish yorug'lik signalini avtomatik aniqlashni sinash, bitta tugmachali avtomatik sinov uchun qo'llaniladi. Ushbu sinov qurilmasi ixcham bo'lib, 3,5 dyuymli rangli LCD displey bilan jihozlangan, plastik korpusning yangi dizayni, zarba va tomchilarga chidamli. Tester shuningdek, yuqori darajada integratsiyalangan OTDR, voqea xaritalari, barqaror yorug'lik manbai, optik quvvat o'lchagich, vizual nosozlik indikatori, kabel tarmog'i testi, IL va yoritish funktsiyalari bilan 8 ta funktsiyani birlashtiradi. Zarar nuqtasini, universal ulagichni, 600 ta ichki xotirani, TF kartani, USB ma'lumotlarni saqlashni va o'rnatilgan 4000 mAh lityum batareyani, USB zaryadlashni tezda aniqlay oladi. Reflektometr PXT-OTDR-02 uzoq muddatli dala ishlari uchun yaxshi tanlovdir.

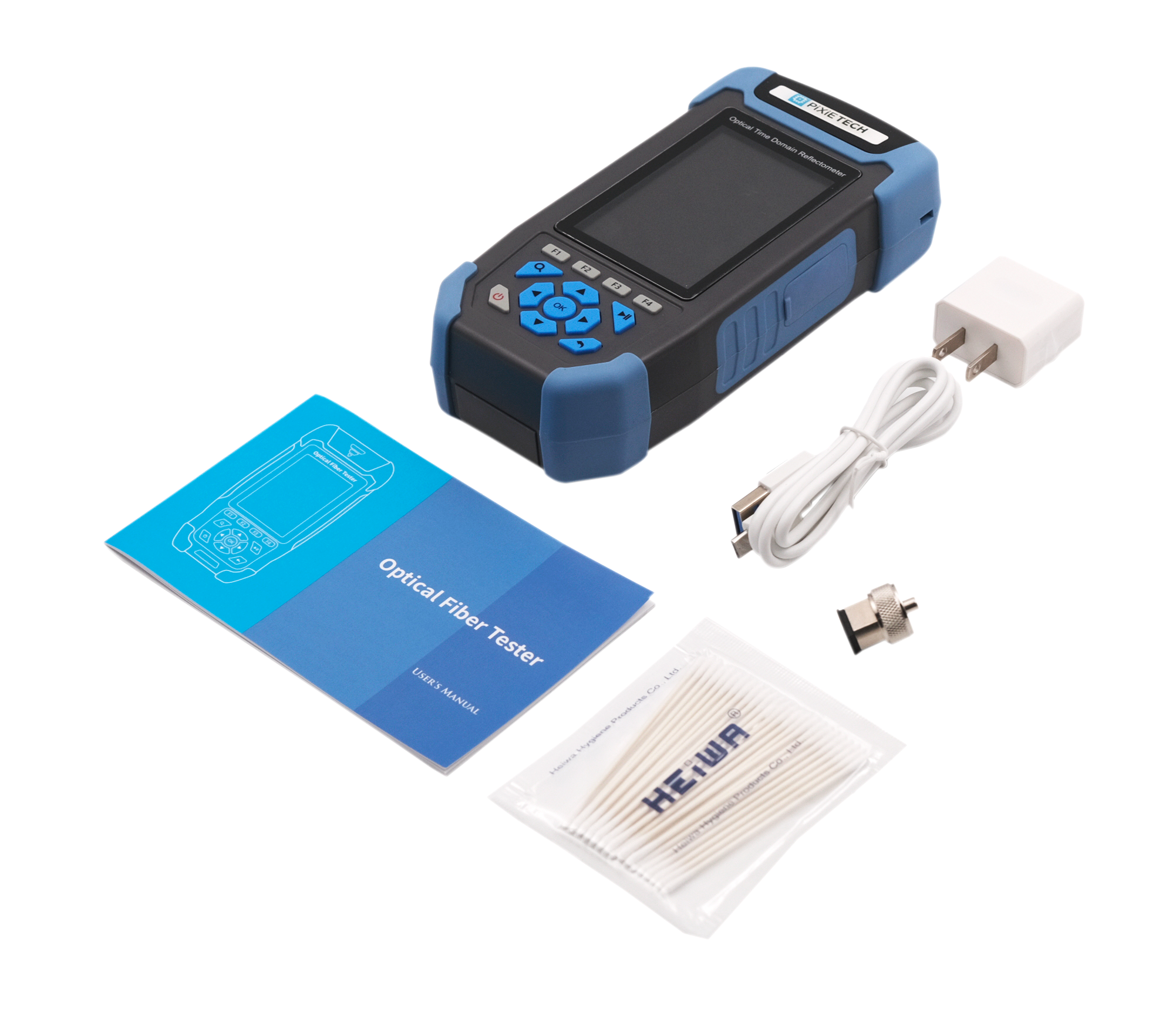

Uskunalar:
|
№ |
Ism |
Miqdor |
Eslatmalar |
|
1 |
PXT-OTDR-02 sinov qurilmasi |
1 |
Ichkarida batareya |
|
2 |
Adapter |
1 |
|
|
3 |
Data Line |
1 |
|
|
4 |
Foydalanuvchi uchun qoʻllanma |
1 |
|
|
5 |
SC/APC ulagichi |
1 |
|
|
6 |
Calibration Certification |
1 |
|
|
7 |
Qualification Certificate/Service Guarantee Card |
1 |
|
|
8 |
Paxta momig'ining bo'laklarini tozalang |
10 |
|
Документация
PXT-OTDR-02_Datasheet
171,1 кб
Xarakteristikalar
| To'lqin uzunligi | 1310 nm. 1550 nm ± 20 nm |
| Event Blind Spot | 3 m |
| ATT Blind Zone | 8 m |
| Puls kengligi | 5 ns dan 10 ns gacha |
| Masofa aniqligi | ± (1 m + hisoblash oralig'i + 0,005% * o'lchangan masofa) |
| Aniqlikni yo'qotish | ±0,2 dB |
| Namuna olish nuqtalari | 16 mingdan 128 minggacha |
| Namuna olish ravshanligi | 0,05 m - 8 m |
| Ko'zgu xatosi | ±3dB |
| Ma'lumotlarni saqlash | Ichki: ≥600 Tashqi: TF karta |
| Lazer xavfsizligi darajasi | II darajali daraja |
| Fayl formati | SOR standart fayl formati |
Texnik xarakteristikalar
| Elyaf turi | G.652 Ohm tolasi |
| Dinamik diapazon | 24/22 dB |
| Sinov oralig'i | 10 dan 60 km gacha |
| Ulagich | FC/APC (SC almashtiriladigan) |
Optik quvvat o'lchagich
| to'lqin diapazoni | 1310 nm dan 1550 nm gacha |
| interfeys turi | Universal FC/SC/ST ulagichi |
| sinov diapazoni | -50 dBm dan +26 dBm gacha |
| aniqlik | ±5% |
| chastotani aniqlash | CW/270/330/1k/2kHz |
| sozlanishi to'lqin uzunligi | 1310/1490/1550 nm |
Lazer manbai
| lazer turi | Fabry-Perot lazeri |
| Chiqish to'lqin uzunligi | 1310 nm. 1550 nm ± 20 nm |
| Chiqish quvvati | ≥-5 dBm |
| Modulyatsiya chastotasi | 270/330/1k/2kHz |
| Barqarorlik | CW, ±0.5dB/15 daqiqa (15 daqiqa oldindan qizdirilgandan keyin sinovdan o'tkazing) |
| Ulagich | FC/Apc (SC almashtiriladigan) |
VFL - Visual Fault Locator - optik tolali uzilish detektorlari
| 650 nm ±20 nm | |
| ≥10 mVt | |
| CW/1Hz/2Hz | |
| FC/SC/ST RJ45 ketma-ketligi |
Boshqa variantlar
| Monitor | 3,5 dyuymli rangli LCD ekran |
| Tashqi xotira | TF kartasi |
Boshqa parametrlar
| Ma'lumotlar interfeysi | Mikro USB |
| Elektr ta'minoti | Polimer Li-batareya: 3.7V, 4000 mAh Quvvat adapteri: 5v DC, 2A |
| Batareya muddati | Kutish vaqti 20 soatgacha Ish vaqti 12 soatgacha |
| Ishlash harorati | -10 dan +50 gacha |
| Saqlash harorati | -40 dan +70 gacha |
| Nisbiy namlik | 0 dan 95% gacha kondensatsiyalanmaydigan |
| Og'irligi | ≤350 g |
| O'lchamlar | 173 mm x 82 mm x 37 mm |
