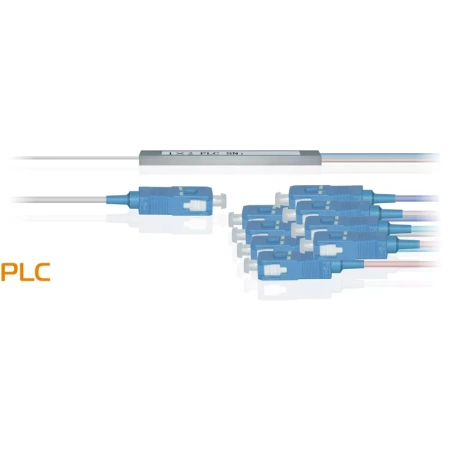

Планарные делители выполняются методами интегральной оптики. На кремниевой подложке химически осаждаются поочередно слои с материалами сердцевины и оболочки, после чего через маску вытравливается планарный волновод необходимой конфигурации, который также покрывается материалом отражающей оболочки. Так формируется планарный волновод с разветвлением (как правило, равномерным) оптической мощности 1:2. Устройства с большим количеством выходных портов формируются последовательным каскадированием делителей 1:2. В результате образуется практически оптическая микросхема, к которой присоединяются входные и выходные волокна.
В таких конструкциях легче добиться точности деления мощности, а их спектральные характеристики практически не изменяются в широком диапазоне 1260÷1680 нм. Однако из-за круговой несимметричности канала PLC достаточно чувствительны к поляризации излучения, а отражения в местах соединения планарных и волоконных световодов могут быть выше, чем в сварных конструкциях.
Область преминения:
- Сети КТВ
- Сети PON
- Сети FTTH
| Тип PLC делителя | 1×8 |
| Рабочий диапазон | 1260-1650nm |
| Вносимые потери (dB) | 11 |
| Воспроизводимость (dB)* | 11 |
| Направленность (dB) | 55 |
| Возвратные потери (dB) | 45 |
| Зависимость вносимых потерь от изменения поляризации Polarization Depend Loss (PDL) | 0,3 |
| Зависимость вносимых потерь от изменения длины волны Wavelength Dependent Loss | 0,5 |
| Зависимость вносимых потерь от изменения температуры Temperature Dependent Loss | 0,5 |
| Тип оптического волокна | Corning SMF-28e |
| Рабочая температура (С) | -40～85 |
| Температура хранения (С) | -40～85 |
