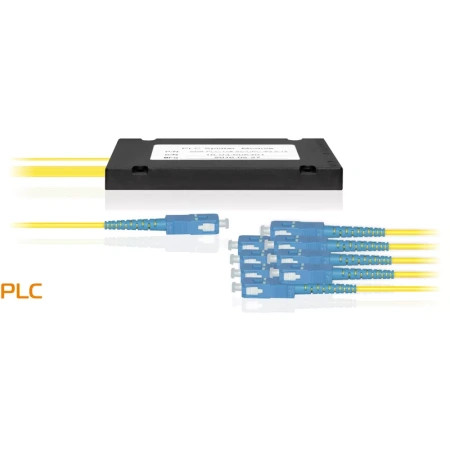

Planar ajratgichlar integratsiyalashgan optik usullar yordamida amalga oshiriladi. Yadro va qoplama materiallari bo'lgan qatlamlar kremniy substratga navbatma-navbat kimyoviy tarzda yotqiziladi, shundan so'ng niqob orqali kerakli konfiguratsiyaning planar to'lqin yo'nalishi chiziladi, u ham aks ettiruvchi qoplama materiali bilan qoplanadi. Bu 1: 2 optik quvvatning dallanishi (odatda bir xil) bo'lgan tekis to'lqin o'tkazgichni hosil qiladi. Ko'p sonli chiqish portlari bo'lgan qurilmalar ketma-ket 1: 2 bo'linuvchi kaskadlar orqali hosil bo'ladi. Natijada deyarli optik mikrosxema hosil bo'lib, unga kirish va chiqish tolalari ulanadi.
Bunday konstruktsiyalarda aniq quvvat taqsimotiga erishish osonroq bo'ladi va ularning spektral xarakteristikalari 1260÷1680 nm keng diapazonda amalda o'zgarmaydi. Biroq, PLC kanalining dumaloq assimetriyasi tufayli u radiatsiya polarizatsiyasiga juda sezgir va tekislik va tolali yorug'lik marshrutizatorlarining muftasidagi aks ettirish payvandlangan tuzilmalarga qaraganda yuqori bo'lishi mumkin.
Qo'llash doirasi:
- CATV tarmoqlari
- PON tarmoqlari
- FTTH tarmoqlari
| Ulagichlar | SC/UPC |
| Ishlash diapazoni | 1260-1650 nm |
| Aloqa turi | PLC |
| Bir xil | Ha |
| Qo'shish yo'qolishi dB | 11 |
| Qayta ishlab chiqarish | 11 |
| Yo'nalishlilik | 55 |
| Qaytish yo'qotish | 55 |
| Chiqishlar soni | 8 |
| Kirishlar soni | 1 |
| Case | Ha |
| Optik tolali turi | Corning SMF-28e |
