Артикул:
PXT-PLC-M-1x2-SC/UPC
2 chiqishga ega planar bo'luvchi, SC/UPC ulagichlari bilan uchlantirilgan. Ixcham po'lat korpusda, 0,9 mm qobiq.
В корзину
Купить в 1 клик
Optik qurilmalarni yaratishda eng so'nggi plyonka texnologiyalarini qo'llash ajoyib xususiyatlarga ega kichik o'lchamli mahsulotlarni ishlab chiqarish imkonini beradi. PLC optik bo'luvchilar keng ishchi diapazon polotasi, barqaror parametrlar va yuqori ishonchlilik bilan ajralib turadi. Diqqat! Planar bo'luvchilarni korpuslanmagan yoki korpusli variantda, SC/APC, SC/UPC optik konnektorlar bilan yoki ularsiz uchlantirilgan holda buyurtma berishingiz mumkin.
https://shop.nag.ru/uploads/Diamension(3).jpg" height="272" alt=""> Qo'llanish sohasi:
- KTV tarmoqlari
- PON tarmoqlari
- FTTH tarmoqlari

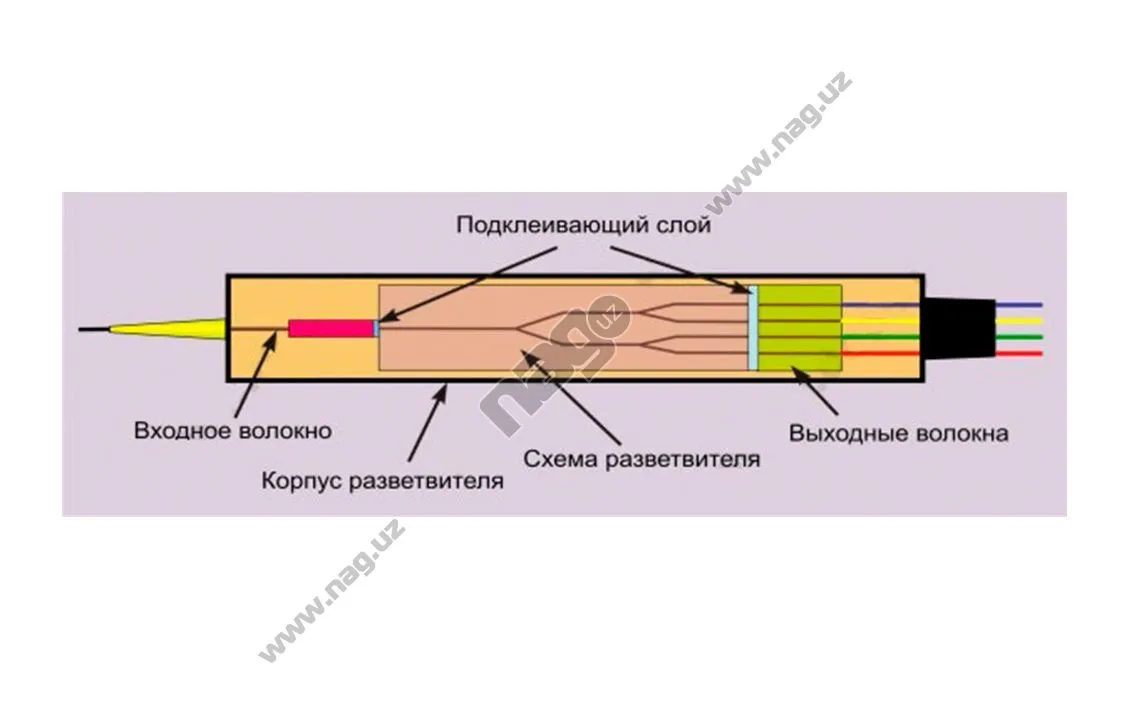

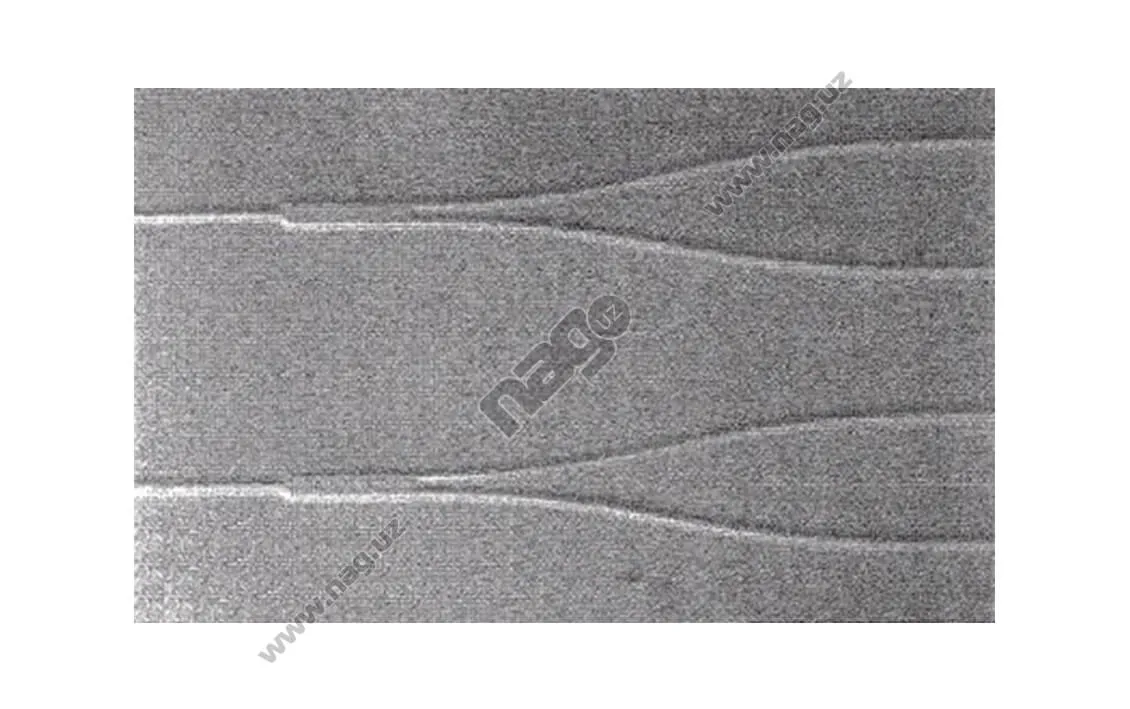

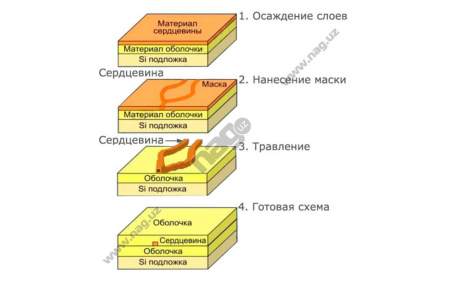

Planar bo'luvchilar integral optika usullari bilan yasaladi. Kremniy asosga ketma-ket yadro va qobiq materiallari qatlamlari kimyoviy cho'ktiriladi, so'ngra niqob orqali zarur konfiguratsiyadagi planar to'lqin yo'lagi ichiladi, u ham aks ettiruvchi qobiq materiali bilan qoplanadi. Shu tarzda optik quvvatning (odatda tekis) 1:2 shoxlanishiga ega planar to'lqin yo'lagi hosil bo'ladi. Ko'proq chiqish portlari bo'lgan qurilmalar 1:2 bo'luvchilarni ketma-ket kaskadlash orqali shakllantiriladi. Natijada deyarli optik mikroshema hosil bo'ladi, unga kirish va chiqish tolalari ulanadi.
Bunday konstruksiyalarda quvvat bo'lish aniqligiga erishish osonroq, ularning spektral xususiyatlari esa 1260÷1680 nm keng diapazonida amalda o'zgarmaydi. Biroq kanalning aylana nosimmetrikligi tufayli PLC nurlanish polarizatsiyasiga ancha sezgir, planar va tolali yorug'lik yo'lagi ulanish joylaridagi aks etishlar esa paylanuvchi konstruksiyalardagidan yuqori bo'lishi mumkin.
Xususiyatlar
| Bo'luvchi turi | |
| PLC bo'luvchi turi | |
| 1×2 | |
| Kiritilgan yo'qotishlar (dB) | |
| Takrorlanuvchanlik (dB)* | |
| Yo'naltirilganlik (dB) | |
| Qaytish yo'qotishlari (dB) | |
| Kiritilgan yo'qotishlarning polarizatsiya o'zgarishiga bog'liqligi Polarization Depend Loss (PDL) | |
| Kiritilgan yo'qotishlarning to'lqin uzunligi o'zgarishiga bog'liqligi Wavelength Dependent Loss | |
| Kiritilgan yo'qotishlarning harorat o'zgarishiga bog'liqligi Temperature Dependent Loss | |
| Optik tola turi | |
| Ishchi harorat (S) | |
| Saqlash harorati (S) |
