Артикул:
ELG-240-48A-3Y

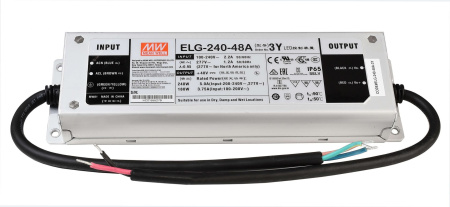

Источник питания MEAN WELL ELG-240-48A-3Y для светодиодного освещения, 240 Вт, 48 В, 110 В/220 В переменного тока в 48 В постоянного тока, 5 А, водонепроницаемый, IP65
В корзину
Купить в 1 клик
Источники питания серий ELG представляют собой преобразователи из
переменного напряжения электросети 220В (AC) в напряжение постоянного
тока (DC) для питания светодиодных изделий со стабилизацией по
напряжению - светильников, светодиодных лент, модулей и отдельных
светодиодов. Источники питания ELG работают в широком диапазоне входного
напряжения - от 100 до 305В (AC) и различаются по сериям по номинальной
мощности - 75, 100, 150, 200, 240, 300Вт. Особенностями источников
питания ELG являются: стабилизация выходных параметров по напряжению (до
максимальной мощности) и стабилизация по току CV+CC;
низкое собственное потребление; встроенный корректор коэффициента
мощности (ККМ); металлический корпус; 5 лет гарантии. Выходные
напряжения преобразователей ELG выбраны из стандартного ряда - 12, 24,
36, 42, 48, 54В (присутствуют не во всех сериях по мощности, необходимо
уточнять по Спецификации).
Документация
ELG-240-48A-3Y
1,2 мб
Выход
| Напряжение постоянного тока | 48V |
| Номинальный ток | 5A |
| Номинальная мощность | 240W |
| Уровень шума на выходе | 250mVp-p |
| Диапазон регулировки напряжения | 44.8 ~ 51.2V |
| Допустимое отклонение напряжения | ±2.0% |
| Нестабильность выходного напряжения по сети | ±0.5% |
| Нестабильность по нагрузке | ±0.5% |
| Время установки, время нарастания | 500ms 100ms/230VAC 100ms/230VAC 100ms/115VAC |
| Время удержания | 10ms at full load 230VAC |
| Область стабилизированного тока | 24 ~ 48V |
| Диапазон регулировки тока | 2.5 ~ 5A |
Вход
| Диапазон входных напряжений | 100 ~ 305VAC 142 ~ 431VDC |
| Диапазон частот | 47 - 63Hz |
| КПД | 93% |
| Переменный ток | 2.2A / 115VAC 1.5A / 230VAC 1.2A/277VAC |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2.0KVAC 0/P-FG:1.5KVAC |
| Пусковой ток | COLD START 60A |
| Коррекция коэффициента мощности | PF≧0.97/115VAC PF≧0.95/230VAC PF≧0.92/277VAC@full load |
Защита
| Защита от перенапряжения | Protection type : Shut down o/p voltage, re-power on to recovery |
Условия окр. среды
| Диапазон рабочих температур | -40 ~ +90°C |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
| Вибрация | 10 ~ 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes |
| Температурно-влажностный режим хранения | -40 - +80°C ,10- 95% RH |
Безопасность и ЭМП
| Стандарты безопасности | UL8750(type”HL”), EN61347-1, EN61347-2-13 independent, EN62384, IP65 or IP67 approved |
| Сопротивление изоляции | l/P-O/P, l/P-FG, 0/P-FG:100M Ohms / 500VDC /25°C/ 70% RH |
| Электромагнитная совместимость | Compliance to EN55015.EN61000-3-2 Class C; EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11; EN61547, light industry level (surge 6KV) |
Прочее
| MTBF (Средняя наработка на отказ) | 200.8Khrs min. MIL-HDBK-217F (25℃) |
| Габаритные размеры | 244*71*37.5mm (L*W*H) |
| Упаковка | 1.22Kg; 12pcs / 15.2Kg / 0.72CUFT |
