Артикул:
ELG-240-48A-3Y

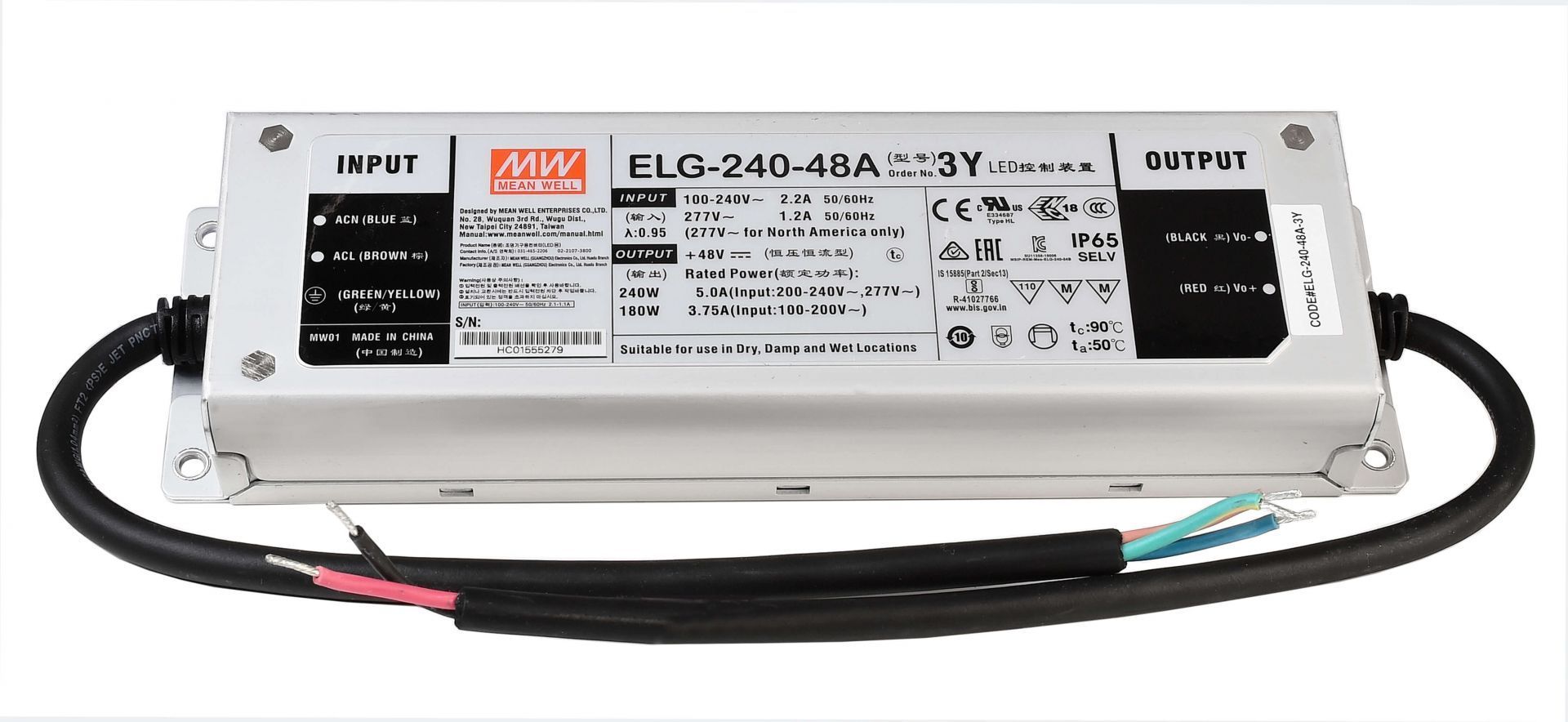

MEAN WELL ELG-240-48A-3Y LED yoritgichi uchun quvvat manbai 240W 48V 110V/220V AC dan 48V DC 5A suv oʻtkazmaydigan IP65
В корзину
Купить в 1 клик
ELG seriyali quvvat manbalari konvertorlardir
AC kuchlanish 220V (AC) doimiy kuchlanish
ga muvofiq stabilizatsiya bilan LED mahsulotlarini quvvatlantirish uchun oqim (DC).
kuchlanish - lampalar, LED chiziqlar, modullar va individual
LEDlar. ELG quvvat manbalari keng kirish diapazonida ishlaydi
kuchlanish - 100 dan 305 V gacha (AC) va nominal bo'yicha seriyalar bo'yicha farqlanadi
quvvat - 75, 100, 150, 200, 240, 300 Vt. Manbalarning xarakteristikalar
ELG ta'minoti quyidagilardan iborat: chiqish kuchlanish parametrlarini barqarorlashtirish (
maksimal quvvat) va oqim stabilizatsiyasi CV+CC;
kam o'z iste'moli; o'rnatilgan koeffitsient ttransiversi
quvvat (KKM); metall quti; 5 yil kafolat. Dam olish kunlari
ELG konvertorlarining kuchlanishlari standart diapazondan tanlanadi - 12, 24,
36, 42, 48, 54V (barcha quvvat seriyalarida mavjud emas, bu kerak
Spetsifikatsiyaga muvofiq belgilanishi kerak).
Документация
ELG-240-48A-3Y
1,2 мб
Chiqish
| DC kuchlanish | 48V |
| Nominal oqim | 5A |
| Nominal quvvat | 240 Vt |
| Chiqish shovqin darajasi | 250 mVp-p |
| kuchlanishni sozlash diapazoni | 44.8 ~ 51.2V |
| kuchlanish bardoshliligi | ±2.0% |
| Tarmoq chiqish voltajining beqarorligi | ±0,5% |
| Yukning beqarorligi | ±0,5% |
| Montaj vaqti, ko'tarilish vaqti | 500ms 100ms/230VAC 100ms/230VAC 100ms/115VAC |
| ushlab turish vaqti | To'liq yuklangan 230VAC da 10ms |
| Doimiy joriy mintaqa | 24 ~ 48V |
| joriy sozlash diapazoni | 2.5 ~ 5A |
Kirish
| Kirish kuchlanish diapazoni | 100 ~ 305 VAC 142 ~ 431 VDC |
| Chastota diapazoni | 47 - 63 Gts |
| samaradorlik | 93% |
| AC | 2,2A / 115VAC 1,5A / 230VAC 1,2A/277VAC |
| Chidamli kuchlanish | l/P-0/P:3.75KVAC l/P-FG:2.0KVAC 0/P-FG:1.5KVAC |
| Boshlanish oqimi | Sovuq start 60A |
| Quvvat faktorini tuzatish | PF≧0.97/115VAC PF≧0.95/230VAC PF≧0.92/277VAC to'liq yuk ostida |
Himoya
| kuchlanishdan himoyalanish | Himoya turi: O/P kuchlanishini o'chiring, tiklash uchun qayta yoqing |
Atrof muhit sharoiti
| Ishlash harorati diapazoni | -40 ~ +90°C |
| ish namligi | 20 ~ 95% RH kondensatsiyalanmaydigan |
| Harorat koeffitsienti | ±0,03%/°C (0 - 50°C) |
| tebranish | 10 ~ 500Hz, 5G 12 daqiqa/1 sikl, har biri X, Y, Z o'qlari bo'ylab 72 daqiqalik davr |
Atrof muhit sharoitlari
| Harorat va namlik saqlash sharoitlari | -40 - +80°C, 10-95% nisbiy namlik |
Xavfsizlik va EMI
| Xavfsizlik standartlari | UL8750 (turi “HL”), EN61347-1, EN61347-2-13 mustaqil, EN62384, IP65 yoki IP67 tomonidan tasdiqlangan |
| izolyatsiyaga qarshilik | l/P-O/P, l/P-FG, 0/P-FG:100M Ohm / 500VDC /25°C/ 70% RH |
| Elektromagnit moslik | EN55015.EN61000-3-2 C sinfiga muvofiqligi; EN61000-3-3 |
| Elektromagnit immunitet | EN61000-4-2,3,4,5,6,8,11; EN61547 standartlariga muvofiqligi, yengil sanoat darajasi (6KV kuchlanish) |
Boshqa
| MTBF (muvaffaqiyatsizliklar orasidagi o'rtacha vaqt) | 200,8 soat min. MIL-HDBK-217F (25℃) |
| O'lchamlar | 244*71*37.5 mm (U*K*B) |
| qadoqlash | 1.22 kg; 12 dona/15.2 kg/0.72 kubik |
