Артикул:
SNR-PDU-BYPASS-06A01B

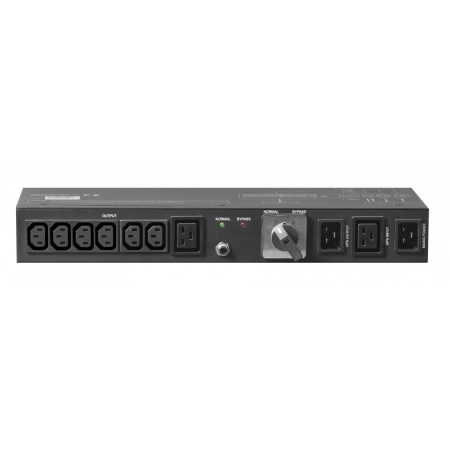

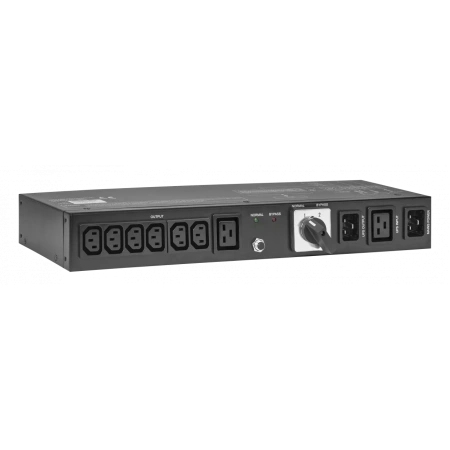

Mexanik aylanma 16A, 6 C13 rozetka, 1 C19 rozetka, UPS 1-3 kVA uchun
Mexanik aylanma 16A SNR-PDU-BYPASS-06A01B 1-3kVA quvvatga ega bo'lgan uzluksiz quvvat manbalari uchun mo'ljallangan. Oddiy ish sharoitida UPS tarmoqdan quvvatlanadi va yukni ta'minlaydi. Bypass rejimiga o'tkazilganda, yuk to'g'ridan-to'g'ri tarmoqdan quvvat olishni boshlaydi, UPSni izolyatsiya qiladi, uni texnik xizmat ko'rsatish yoki ta'mirlash uchun olib tashlash imkonini beradi.
Qurilma oddiy va bypass rejimlarida ishlashi mumkin. Ushbu rejimlarni almashtirish uchun aylanadigan kommutator ishlatiladi.
https://shop.nag.ru/uploads/images/2017/12/15-0004.png" />
16A mexanik bypass ikki rejimda ishlaydi: oddiy va aylanib o'tish rejimi. Aylanadigan kommutator (D) bu rejimlarni almashtirish uchun ishlatiladi.
https://shop.nag.ru/uploads/images/2017/12/15-0002.png" />
*etkazib berishga qarab, jihozlar farq qilishi mumkin
O'tish vaqti
https://shop.nag.ru/uploads/images/2018/02/14-0005.jpeg">https://shop.nag.ru/uploads/images/2018/02/14-0006.jpeg" width="661" height=" 503" />
Qurilma oddiy va bypass rejimlarida ishlashi mumkin. Ushbu rejimlarni almashtirish uchun aylanadigan kommutator ishlatiladi.
https://shop.nag.ru/uploads/images/2017/12/15-0004.png" />16A mexanik bypass ikki rejimda ishlaydi: oddiy va aylanib o'tish rejimi. Aylanadigan kommutator (D) bu rejimlarni almashtirish uchun ishlatiladi.
- Oddiy ish paytida yuk tarmoqdan UPS orqali quvvatlanadi. Elektr uzilib qolsa, UPS yukni uzluksiz quvvat bilan ta'minlashni davom ettirish uchun batareya rejimiga o'tadi. Qurilmaning normal ishlashini ta'minlash uchun aylanma kommutatorni "1" holatiga o'tkazing.
- Bypass rejimida yuk to'g'ridan-to'g'ri yordamchi dasturdan quvvat olishni boshlaydi, UPSni izolyatsiya qiladi va uni texnik xizmat ko'rsatish va ta'mirlash uchun olib tashlashga imkon beradi. Bypass rejimida ishlash uchun aylanma kommutatorni "2" holatiga o'tkazing.
https://shop.nag.ru/uploads/images/2017/12/15-0002.png" />| A | 1× IEC-C20 (16A) kirish ulagichi: AC quvvat muftai |
| B | 1× IEC-C19 (16A) chiqish ulagichi: UPS kirishiga mufta |
| C | 1× IEC-C20 (16A) kirish ulagichi: UPS chiqishiga mufta |
| D | Aylanadigan kommutator: oddiy rejim va bypass rejimi o'rtasida almashish uchun ishlatiladi |
| E | Bypass indikatori: Qurilmaning Bypass rejimida ishlayotganligini ko'rsatadi |
| F | Qayta tiklanadigan o'chirgich: qurilmani ortiqcha yuklanishdan himoya qiladi |
| G | Oddiy LED: Qurilmaning normal ishlayotganligini bildiradi |
| H | 1× IEC-C19 (16A) chiqish ulagichi: chiqish yukiga ulang |
| I | 6× IEC-C13 (10A) chiqish ulagichi: chiqish yukiga ulang |

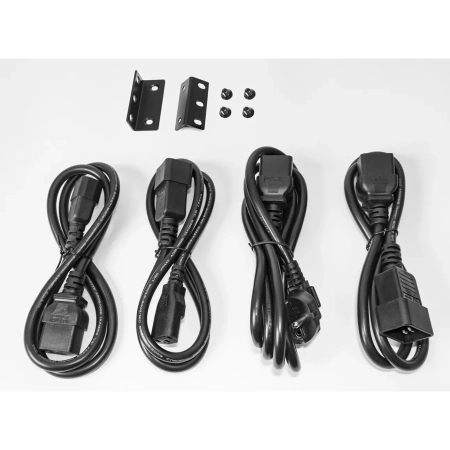

| Yetkazib berish doirasi: | |
| Qavslar, rafga montaj | 1 to'plam |
| Schuko kabeli - IEC-C19 | 1 dona |
| Kabel IEC-C20 - IEC-C19 | 1 dona |
| Kabel IEC-C20 - IEC-C13 | 1 dona |
| IEC-C19 - IEC-C14 kabeli | 1 dona |
*etkazib berishga qarab, jihozlar farq qilishi mumkin
O'tish vaqti
https://shop.nag.ru/uploads/images/2018/02/14-0005.jpeg">
https://shop.nag.ru/uploads/images/2018/02/14-0006.jpeg" width="661" height=" 503" />Xarakteristikalar
| UPS va PDU uchun aksessuarlar turi | Aylanma yo'l |
