Оптические разъемы UPC vs APC: В чем разница и что важно знать?

Оптические разъемы UPC vs APC: В чем разница и что важно знать?

В мире волоконно-оптической связи два термина — UPC (Ultra Physical Contact) и APC (Angled Physical Contact) — встречаются часто, особенно в контексте разъемов для волоконных кабелей. Эти разъемы играют ключевую роль в обеспечении качественного сигнала и надежности связи, и понимание различий между ними критически важно для профессионалов в области телекоммуникаций и оптических технологий.

1. Общие сведения о разъемах для волоконно-оптических кабелей

Волоконно-оптические системы используют оптоволокна для передачи данных с высокой пропускной способностью и минимальными потерями сигнала. Для подключения таких волокон к различным устройствам и другим волокнам применяются специальные разъемы. Эти разъемы могут быть с различными типами полировки, влияющими на характеристики передачи сигнала и качество соединений.

Существует несколько типов полировки оптических разъемов, и UPC и APC — два наиболее популярных. Рассмотрим, чем они различаются и когда их следует использовать.

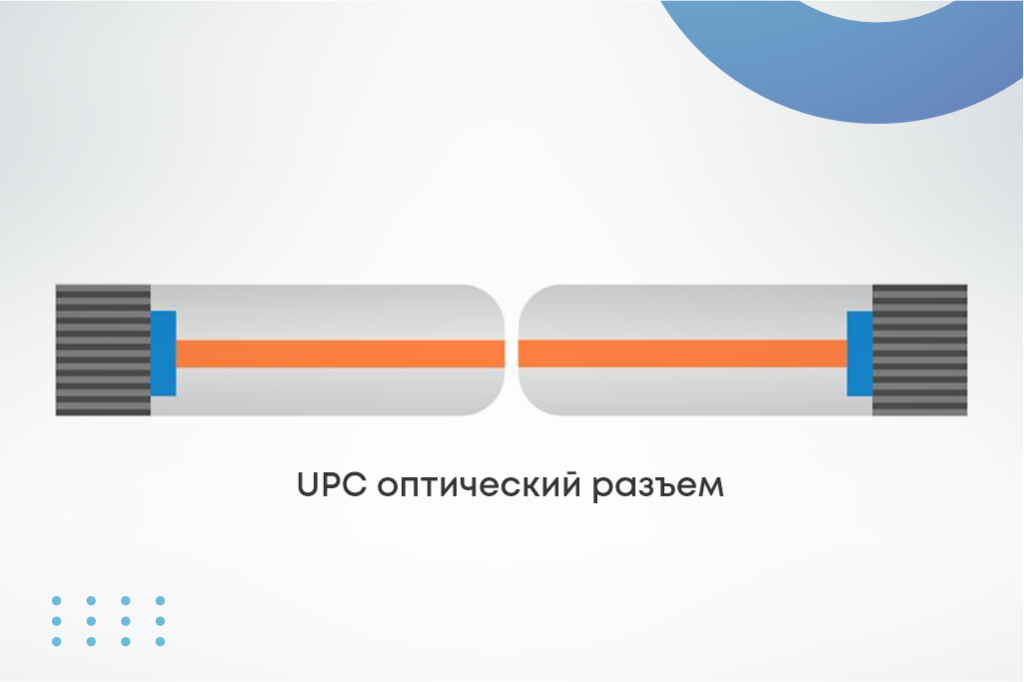

2. Полировка UPC (Ultra Physical Contact)

Полировка UPC подразумевает использование совершенно плоской поверхности, которая контактирует с другой поверхностью волокна при соединении разъемов. В процессе полировки разъемов UPC используется минимальное давление на волокно, что позволяет создать на его конце сферическую поверхность с очень точным контактом.

Преимущества UPC:

• Низкие потери при соединении: Разъемы UPC обеспечивают минимальные потери сигнала при соединении. Это происходит благодаря высококачественной полировке, которая минимизирует микроскопические дефекты на конце волокна.

• Универсальность: Разъемы UPC распространены и могут использоваться в широком спектре приложений, включая телевидение, Ethernet, а также в телекоммуникационных и вычислительных системах.

• Доступность: Разъемы с полировкой UPC относительно дешевы и часто используются для стандартных подключений.

Недостатки UPC:

• Ограничение на отражения: Плоская поверхность контакта делает UPC менее эффективным для систем, где требуется минимизация обратных отражений сигнала. В таких случаях возникает риск ухудшения качества передачи на больших расстояниях.

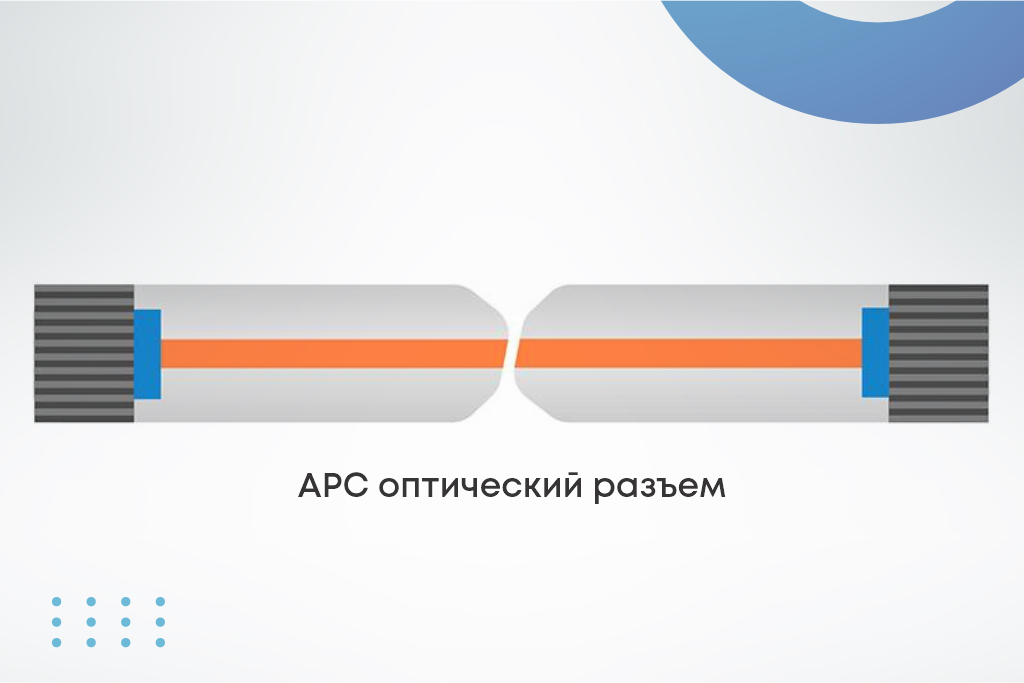

3. Полировка APC (Angled Physical Contact)

Полировка APC отличается от UPC тем, что поверхность волокна на конце разъема имеет угол наклона, обычно 8°. Такой угол позволяет уменьшить количество отражений света от поверхности контакта, поскольку отражения на наклонной поверхности рассеиваются под углом и не возвращаются обратно в волокно.

Преимущества APC:

• Низкие уровни обратных отражений (Return Loss): Полировка APC значительно снижает обратные отражения, что критично для высокоскоростных оптических систем, таких как системы передачи данных на дальние расстояния.

• Подходит для высококачественных и чувствительных систем: APC идеально подходит для сложных оптических сетей, где обратные отражения могут существенно повлиять на стабильность передачи данных (например, в сетях PON, DWDM и других современных оптических технологиях).

Недостатки APC:

• Более высокая стоимость: Разъемы APC сложнее в производстве и, как правило, дороже, чем их аналоги с полировкой UPC.

• Совместимость: Из-за угловой формы полировки разъемы APC несовместимы с UPC разъемами. Для соединения двух разъемов APC необходим специальный адаптер.

5. Когда использовать UPC и APC?

• UPC лучше всего подходит для менее требовательных к обратным отражениям систем. Он является хорошим выбором для обычных телекоммуникационных сетей, Ethernet, CATV и других приложений, где допустимы небольшие потери сигнала.

• APC используется в более сложных и высокоскоростных оптических сетях, где минимизация обратных отражений имеет критическое значение. Это идеальный выбор для систем, где стабильность сигнала на больших расстояниях играет ключевую роль — например, в длинных оптоволоконных магистралях, сетях FTTH, DWDM и PON.

6. Заключение

Разъемы с полировкой UPC и APC имеют свои преимущества в зависимости от контекста применения. Выбор между ними должен основываться на требованиях конкретной системы: если вам важна минимизация потерь сигнала и стоимость, достаточно использовать UPC. Если же необходимо обеспечить высокую производительность системы и снизить обратные отражения, предпочтительнее будет выбор APC. Техническое понимание этих разъемов и их применения поможет оптимизировать проектирование и эксплуатацию оптических сетей, обеспечивая стабильную работу даже в самых требовательных условиях.
